Piec z obiegiem wodnym do ogrzewania domu: urządzenie i wybór

Osystem ogrzewania w każdym domu jest ważnym elementem, bez którego nie można sobie wyobrazić domu. Na ratunek przyjdzie piec z obiegiem wody do ogrzewania domu. Jest to najbardziej wszechstronna opcja, można ją kupić lub wykonać własnymi rękami cegła ognioodporna... Tak, dokładnie od cegły - będzie to tradycyjny piec. Tylko z możliwością ogrzania nie jednego czy dwóch pomieszczeń tam, gdzie sięgają jego gabaryty, ale całego domu.

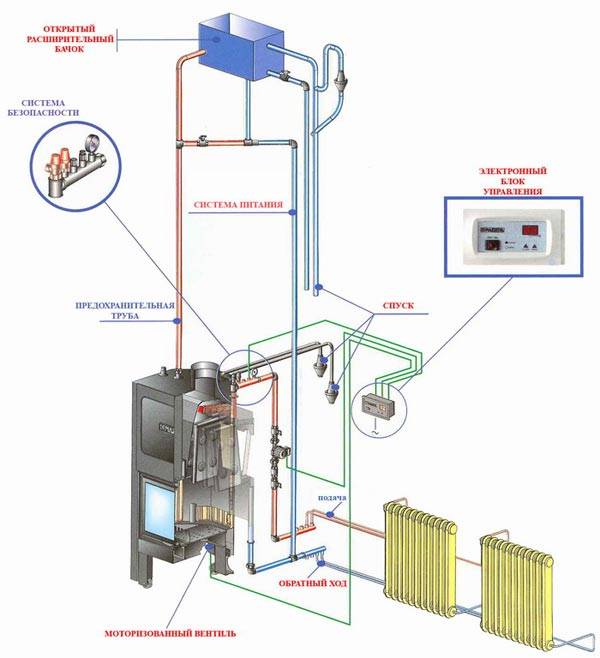

Schemat pieca z obiegiem wody

Wideo: ogrzewanie domu kominkiem z obiegiem wody

Jakie są rodzaje pieców z obiegiem wody?

Ponieważ rasy już poruszyły kwestię różnorodności gatunkowej pieców, warto się nad tym bardziej szczegółowo zastanowić. Piec z obiegiem wodnym do ogrzewania domu może być: drewno, żeliwo, cegła, buleryan.

Pierwszy typ to piec stalowy o grubości ścianki do 6 mm. Posiada zamontowane rury, w których krąży woda. Rurki te wraz z wodą są podgrzewane poprzez spalanie paliwa stałego. Można je zamontować w dowolnym miejscu, które spełnia zasady bezpieczeństwa.

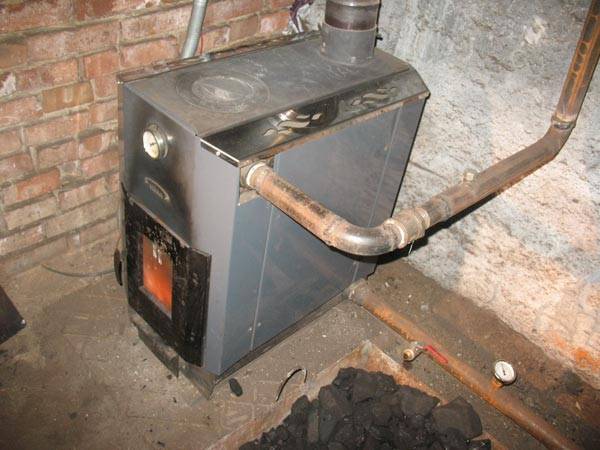

Stalowy piec z obiegiem wody

Drugi typ ma pewne zalety w stosunku do spalania drewna. Bezpieczniej jest ogrzewać dom piecem z żeliwnym obiegiem wody, ponieważ jest on odporny na wysokie temperatury, z pewnością nie odkształca się od wysokiej temperatury spalania, która najczęściej powstaje podczas spalania suchego drewna opałowego. Ten typ ma długą żywotność, dłuższą niż wszystkie inne typy piekarników. Piece takie wyposażone są w „płaszcz wodny” - są to blachy stalowe połączone ze sobą i pokryte specjalną farbą. Posiadają 4 regulowane nóżki, które pozwalają na wypoziomowanie urządzenia podczas montażu.

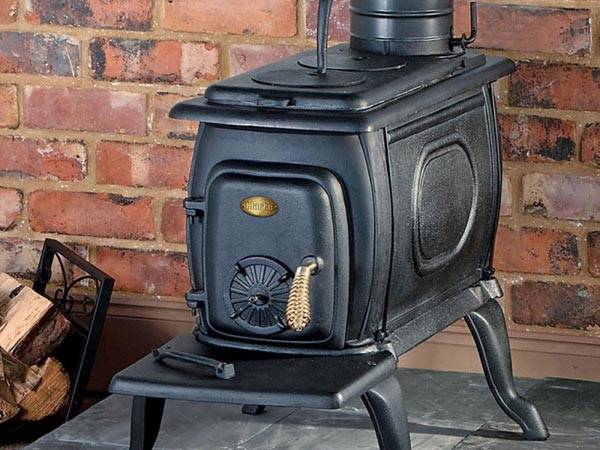

Żeliwny piec

Piece ceglane z obiegiem wodnym mogą być używane do ogrzewania, zarówno autonomicznie, jak i po podłączeniu do systemu. Jest niezawodny i wszechstronny. Ogólnie rzecz biorąc, jest to standard piec opalany drewnem, który stoi we wsiach babci, tylko zmodernizowany. Dzięki wbudowanemu nośnikowi ciepła może dodatkowo ogrzewać cały dom.Ten typ jest uważany za najbardziej skuteczny, ponieważ ich poziom wydajności jest bliski 85%, ponadto można gotować jedzenie, a nawet spać na podobnym piekarniku.

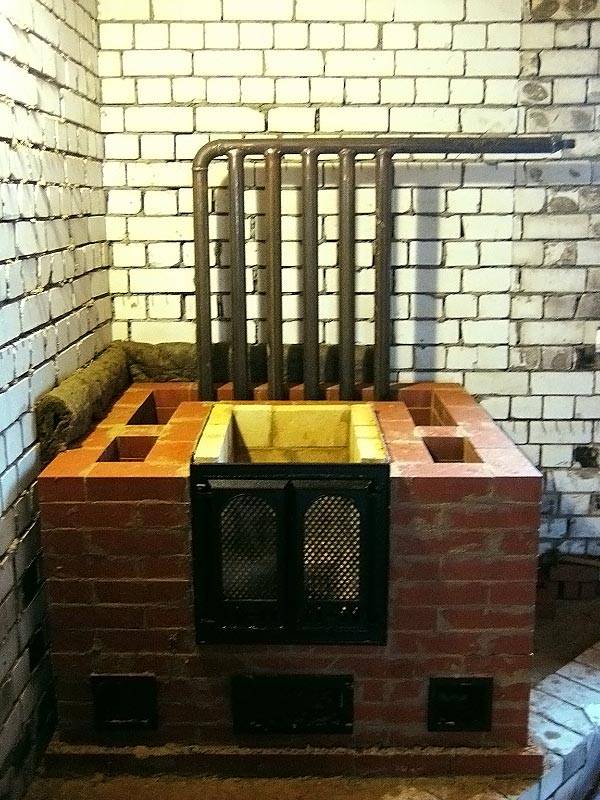

Piec do cegieł murowanych z obiegiem wody

Buleryan to oryginalna decyzja o wyborze pieca z obiegiem wodnym. Ze względu na swoje cechy konstrukcyjne jeździ tylko na drewnie, dlatego przed wyborem tego typu zastanów się, czy możliwe będzie uzupełnienie zapasów drewna w dużych ilościach. Taki piec to cylinder z sadzonkami i piecem. W tym ostatnim pali się drewno opałowe, a dokładniej ich tlenie, ponieważ po pełnym obciążeniu drzwi są zamknięte, a paliwo się tli. Rezultatem tego procesu jest tworzenie się gazów, które są spalane w górnym poziomie. W Buleryan są zakrzywione rury do powietrza, które w rzeczywistości mogą służyć jako obwód wodny do systemu grzewczego.

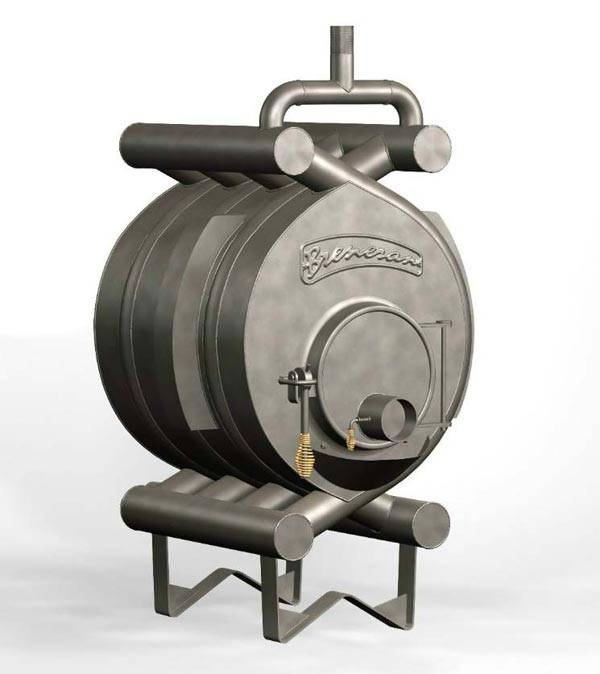

Piekarnik Buleryan

Kalkulacja i jej wpływ na wybór

Aby wybrać odpowiedni piec do ogrzewania domu, w którym znajduje się obieg wody, należy zapoznać się ze wszystkimi ważnymi parametrami. Obejmują one:

• Moc. Na piecach taki wskaźnik jest oznaczony kreską. Są to charakterystyki całkowitego ciepła i mocy wymiennika ciepła. Pierwszy wskaźnik wskazuje, ile energii cieplnej może oddać piec promieniowanie podczerwone, który przenika przez szybę paleniska i kanały konwekcyjne. Ważnym składnikiem jest drugi wskaźnik - jest to ciepło przekazywane bezpośrednio do grzejników. O tym, jakie są najlepsze baterie grzewcze do prywatnego domu, możesz przeczytać na naszym portalu. Teraz przykład: jeśli całkowita moc jest wskazana w piecu 12 kW, a wymiennik ciepła ma 5 kW. Do ogrzania 10 metrów kwadratowych mieszkania potrzebny jest 1 kW, czyli taka jednostka ogrzeje dom o powierzchni do 120 metrów kwadratowych. Należy jednak pamiętać, że liczby te zakładają stałe spalanie paliwa. Jeśli używasz drewna, proces ten będzie bardzo czasochłonny.
• Biorąc pod uwagę wymiary i wagę pieca, należy wiedzieć, że są one dość ciężkie, a wymiary modelu nie powinny naruszać przepisów przeciwpożarowych. Oznacza to, że piec musi pasować do domu bez stwarzania potencjalnych niebezpiecznych sytuacji.
• Obliczanie objętości chłodziwa. Musisz to wiedzieć, aby zamontować wymiennik ciepła w systemie. Obejmuje objętość wszystkich rur i grzejników. Wpływ ma długość rur i liczba sekcji w bateriach. Te ostatnie można obliczyć za pomocą poniższego kalkulatora, a dla rur można skorzystać z poniższej tabeli.

• Wyrównując podłogę, należy ją przykryć niepalnym materiałem - dachówkaprasowane włókno mineralne, żelazo.
• Następnie piec jest instalowany i wyświetlany zgodnie z poziomem, pomogą w tym regulowane nogi.
• Jeśli Twój piekarnik jest wyposażony w system grawitacyjny, pompa obiegowa nie jest wymagana. Przeczytaj więcej o wyborze pomp obiegowych do ogrzewania domów prywatnych w odpowiedniej sekcji. Gdy jest wymuszony, należy go zainstalować w najzimniejszej sekcji rury powrotnej. Zbiornik wyrównawczy zamontowany w najwyższym punkcie systemu, lepiej używać go w zamknięciu.
• Podłączenie wymiennika ciepła zgodnie z jednym ze schematów.

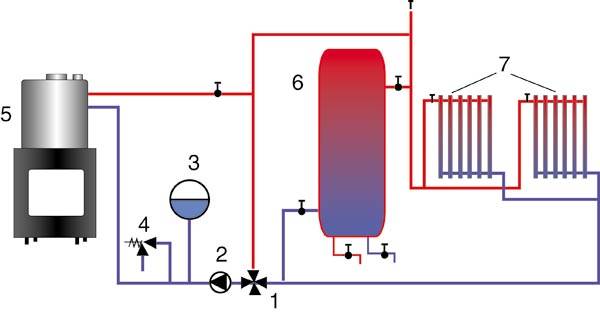

Schemat połączeń pieca z obiegiem wodnym

• Następnie układ jest napełniany płynem chłodzącym. Teraz można sprawdzić złącza pod kątem wycieków i spróbować, jak działa pompa.
• Następnym krokiem jest instalacja i podłączenie komin do specjalnego kanału piekarnika. Powstałe szczeliny są pokryte ogniotrwałym uszczelniaczem.
• Dopiero wtedy można przeprowadzić próbne uruchomienie pieca.

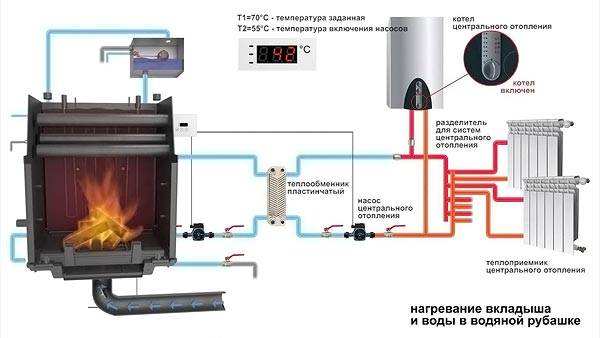

Schemat podłączenia kotła

• Ostatnim etapem jest sprawdzenie nagrzewania się chłodziwa i dostosowanie prędkości cyrkulacji. Zawory grzejnikowe muszą być używane do odpowietrzania układu, aby uniknąć nadciśnienia.

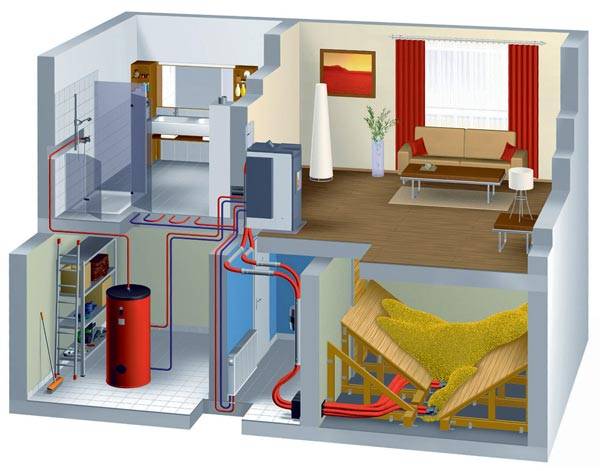

Autonomiczny system pracy kotła z obiegiem wodnym

Wniosek

Ogrzewanie domu piecem z obiegiem wody jest opłacalne i wygodne. Są różnego rodzaju, z różnymi możliwościami, zarówno pod względem ogrzewania, jak i wydajności. Ważne jest, aby zainstalować i działać poprawnie - to będzie klucz do udanej i długotrwałej pracy.

Recenzja wideo na temat projektowania pieca z obiegiem wody do ogrzewania domu
