Koblingsskjema for en gjennomgangsbryter med to steder: hvordan organisere systemkontroll

Ofte er det behov for "pass-through" -belysning. Vi snakker om trapperom og lange korridorer nå. Faktisk, i mørket er det vanskelig å bevege seg rundt i slike rom, og belysningen som hele tiden lyser er et stort sløsing med strøm. Og hvor praktisk er det å slå på lyset når du går inn i korridoren og slå det av ved utgangen? Men her oppstår spørsmålet. Tross alt, hvis bryteren er slått på ved inngangen, vil det ikke være mulig å slå den av ved utgangen ... Løsningen her vil være utstyret som dukket opp på markedet vårt relativt nylig, som vil bli diskutert i dag. Koblingsskjemaet til en 2-veis bryter er ikke lett, men nå vil vi prøve å finne ut av det.

Gjennomgangsbryteren kan gjenkjennes av pilene på tasten

Men ved kryssbryteren er pilene plassert horisontalt

Hva er en gjennomgangsbryter og hvordan er den forskjellig fra en konvensjonell

La oss starte med å definere disse konseptene:

Dette er kretsen for å slå på slike enheter

Men hvis det nå er klart hvordan bryteren skiller seg fra bryteren, bør du tenke på hva adapteren er. Generelt er enheten hans noe felles mellom dem. Selv om du tenker på spørsmålet "checkpoint switch - what is it", så kan vi si at det er mer en "switch". Og for å forstå mer fullstendig hva prinsippet om drift og enhet er, la oss prøve å forstå dette mer detaljert.

Hva er arbeidsprinsippet til tunnelen

Ved første øyekast er betjeningsprinsippet til gjennomkjøringsbryteren enkel. En person kommer inn i en mørk korridor eller et trappetrinn og tenner lysene. Videre, etter å ha passert det nødvendige territoriet, ved hjelp av en annen bryter, slår han av lyset. I dette tilfellet kan disse handlingene gjentas både i samme rekkefølge og omvendt.

Hvis vi generelt ser på innretningen til pass-through-brytere, kan vi si at den er litt mer komplisert enn den til konvensjonelle. For eksempel, for å utføre en slik funksjon fra flere punkter, ble magnetiske forretter brukt, som har en høyere pris, for generelle, og dessuten avgir de litt brummen under drift.

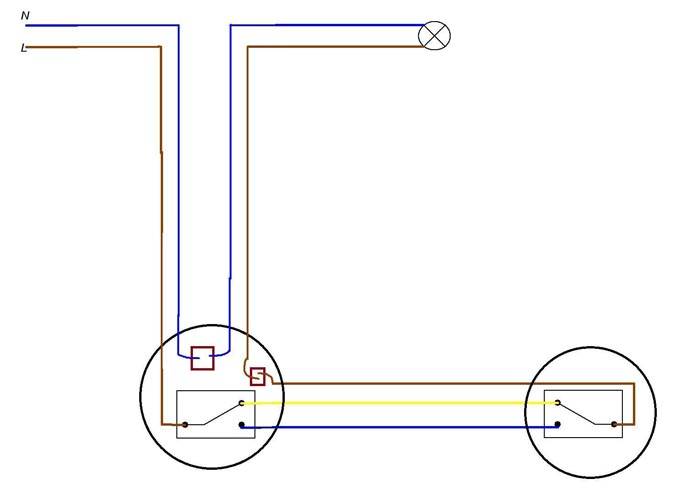

Den enkleste kretsen for tilkobling av en gjennomgangsbryter

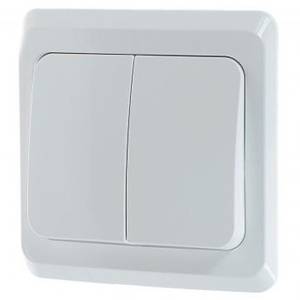

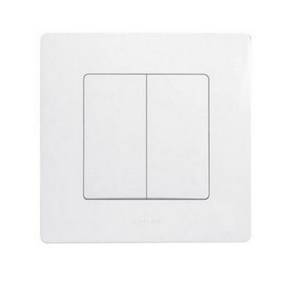

Når det gjelder ordningen, ligner slike brytere på to-tastebrytere. Dette betyr at i prinsippet en dobbel bryter kan brukes i denne kapasiteten. Den eneste ulempen her er at en to-vippebryter kan brukes der en en-vippebryter brukes. Derav konklusjonen at foringen sparer plass og tid brukt på installasjonen.

La oss prøve å forstå essensen av arbeidet som må gjøres for uavhengig produksjon av en slik enhet, samt noen av nyansene i forbindelsen.

Hvordan lage en gjennomgangsbryter fra en konvensjonell og tilkoblingsskjemaet

Før du foretar en gjennomgangsbryter fra en konvensjonell, må du forstå metoden og diagrammet for forbindelsen. Ser du på kretsen for en enkel to-nøkkelbryter, kan du se at den har en inngang og to utgangsterminaler. Da må et par brytere i kretsen monteres som i et speilbilde. Faseinngangen går til inngangsterminalen til den første, utgangskontaktene til begge bryterne er koblet til hverandre med to separate ledninger. Vel, allerede er inngangsterminalen til den andre bryteren byttet med forbrukeren. I dette tilfellet går null direkte til lampen.

Men brytere med tre nøkler kan være uten piler. I dette tilfellet må du se på antall kontakter

Koblingsskjemaer for forskjellige typer gjennomgangsbrytere

Slikt utstyr, analogt med konvensjonelle brytere, kan være:

Det er også mer komplekse typer, men i dag vil vi ikke snakke om dem på grunn av deres ganske sjeldne bruk. La oss prøve å finne ut hvordan vi kan koble gjennomkjøringsbryteren riktig ved hjelp av noen tips og instruksjoner.Også illustrasjoner fra bilder vil sikkert hjelpe den kjære leseren. Når alt kommer til alt, når handlinger vises tydelig, er installasjonen mye enklere.

Koblingsskjema med en knapp og komplette installasjonsinstruksjoner

Essensen av driften av selve den enkle kryssbryteren er sannsynligvis allerede klar. Derfor vil vi nå trinn for trinn vurdere hvordan den monteres ved hjelp av illustrative fotoeksempler.

Foto	Arbeidsbeskrivelse

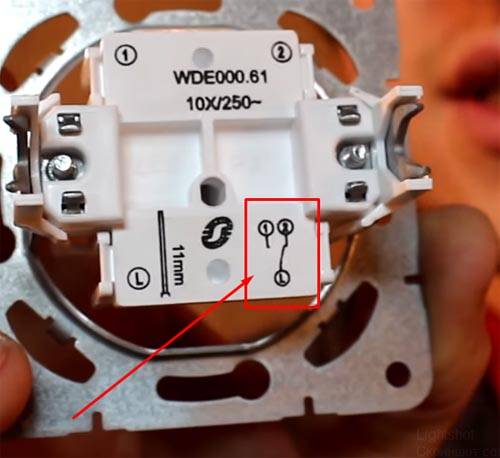

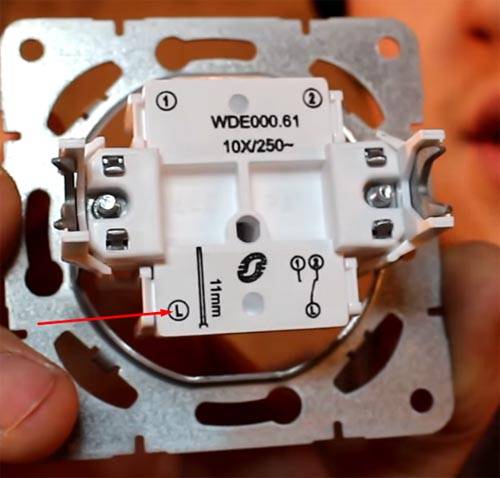

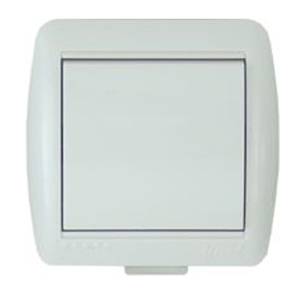

	Når den er åpen, ser en enbryter ut som en vanlig bryter med to nøkler. Illustrasjonen viser utgangskontaktene (øverst) og inngangen (nederst).
	Ulempen krever ytterligere avklaring. Den latinske bokstaven "L" betegner inngangen til fasetråden (eller dens utgang til belysningsenheten).

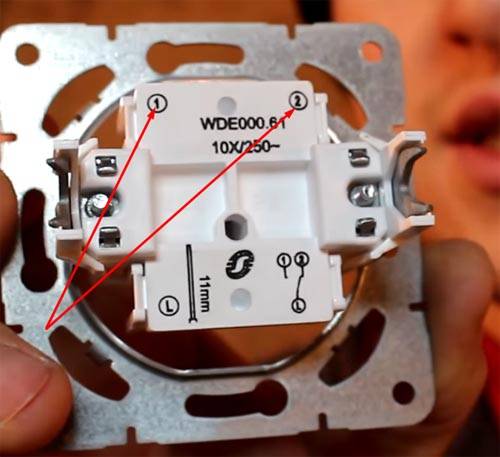

	Tallene 1 og 2 er forbindelsen mellom bryterne til hverandre
	Dette er et diagram over hvordan enheten fungerer. Det er ved denne merkingen at du kan bestemme at denne bryteren er et kontrollpunkt.

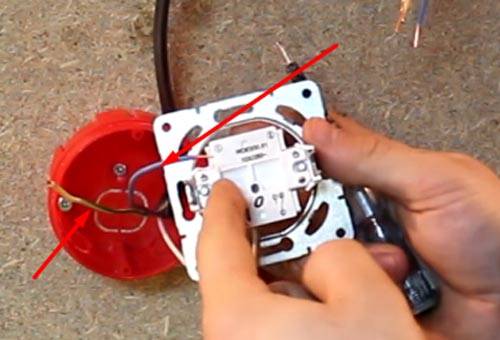

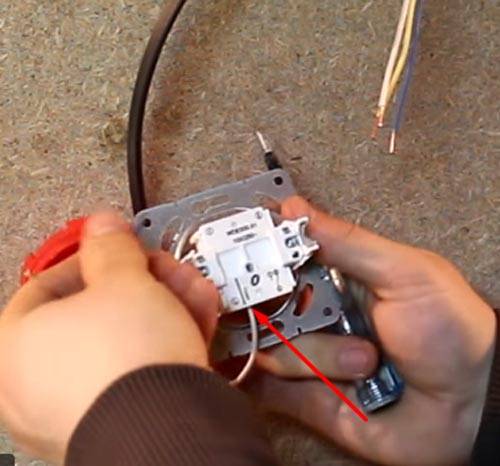

	Vi begynner å montere den første. I henhold til fargekoding pendler vi, som vanlig, den hvite faseledningen til inngangsterminalen
	Vi kobler de resterende to til utgangskontaktene. I dette tilfellet spiller ikke fargen deres noen rolle - her kan du bruke den gulgrønne ledningen, slik det skjedde i vårt tilfelle. Den andre bryteren er montert på nøyaktig samme måte.

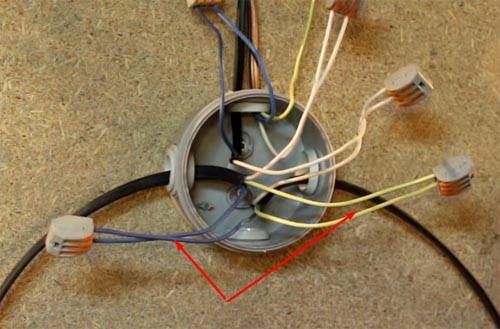

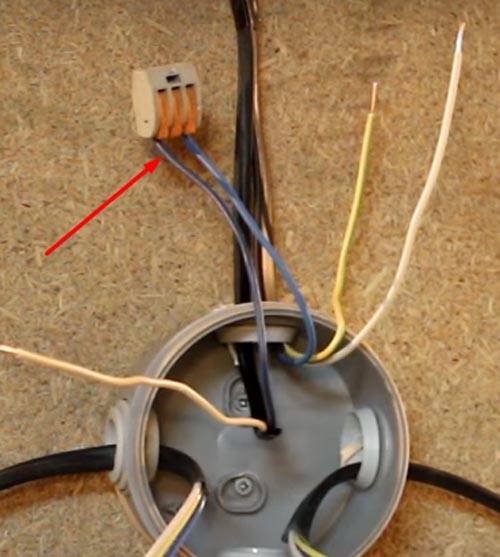

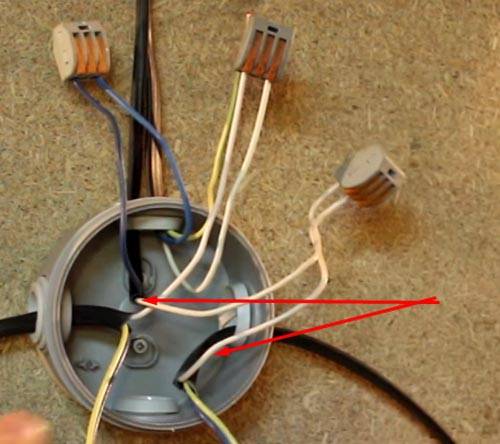

	Vi passerer til kryssboksen. Det første trinnet er å koble ledningen null til lampen null. I vårt tilfelle brukes spesielle "Wago" -klemmer for pendling. Denne metoden er mer praktisk.

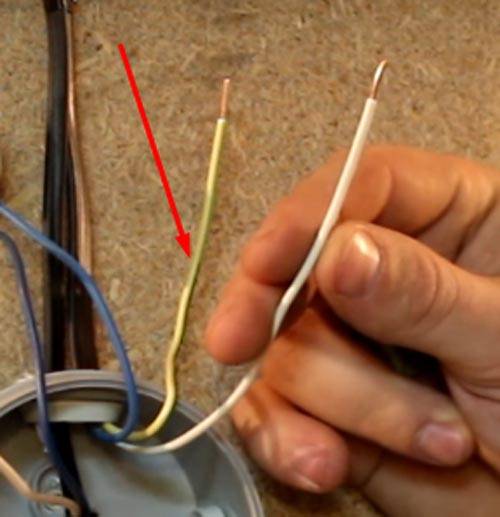

	Jording som kommer gjennom innføringskabelen kan fjernes til siden hvis den ikke er i bruk. Hvis det er behov for land, går det også direkte til forbrukeren.
	Fasen fra forsyningskabelen (hvit ledning) går til en av bryterne. Hvilken er ikke av grunnleggende betydning. Tross alt er de koblet identisk.
	Fra den andre bryteren vil den hvite ledningen gå til lysarmaturet.
	Det gjenstår bare å koble de gjenværende ledningene som kommer fra fargebryterne til hverandre. Med dette vil vi gi en forbindelse mellom dem ...

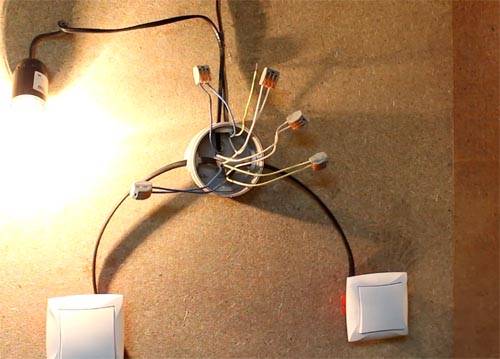

	... og ved å levere strøm fra sentralbordet, sjekk om hele monterte kretsen er i bruk.

Dermed blir det klart at det ikke er noen spesielle problemer med installasjonen av single-rocker-bryteren.

Nyansene i tilkoblingsskjemaet for to-tasters gjennomkjøringsbrytere

La oss først finne ut i hvilket tilfelle to nøkler kan være nødvendig. Det er ganske enkelt. For eksempel er det en trapp i 2 etasjer. Hvorfor slå på lyset for alle, hvis du kan slå på lyset nedenfra i første etasje, etter å ha gått gjennom det, bytter du belysningen til den andre og slår av alt der. Tross alt vil besparelsene i strøm i dette tilfellet være større. Det er det samme i en vanlig korridor - hvorfor trenger du full, lys belysning, hvis det bare er mulig å slå på nødlys.

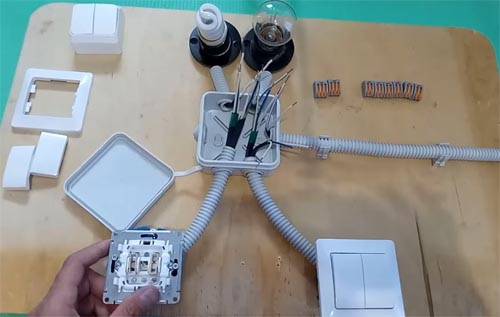

Installasjonen her er litt mer komplisert - når alt kommer til alt har hver bryter ikke lenger 3 kontakter, men 6 kontakter. Dette betyr at kabelkjernene til dem trenger to ganger mer enn i forrige tilfelle. Derfor er det viktig å ikke bli forvirret når du kobler koblingsboksen. Ellers er alle handlinger de samme. Hvis du tenker på det, kan installasjonen av et par slike brytere sammenlignes med bytte av fire brytere med en tast.

Tilkoblingen av den doble gjennomgangsbryteren gjøres som følger.

Foto	Handling som utføres

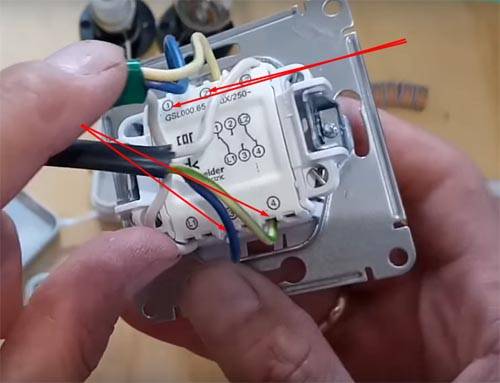

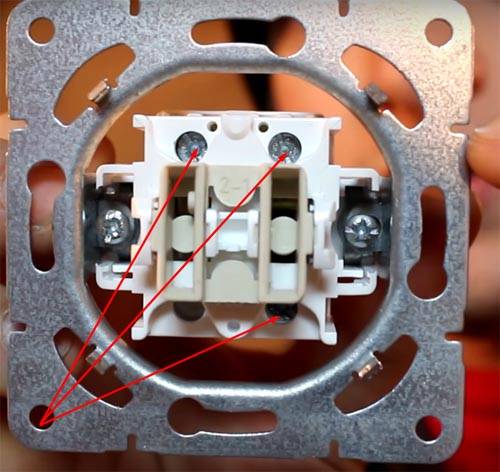

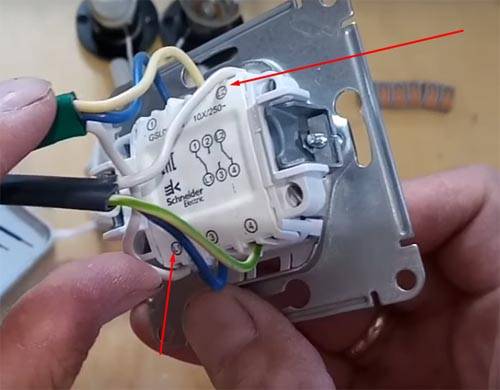

	Som du ser er det seks kontakter i en slik bryter. Den har 2 3-kjernekabler. Terminalmarkeringene viser at det er to stikkontakter for faselederne, betegnet som "L1" og "L2"

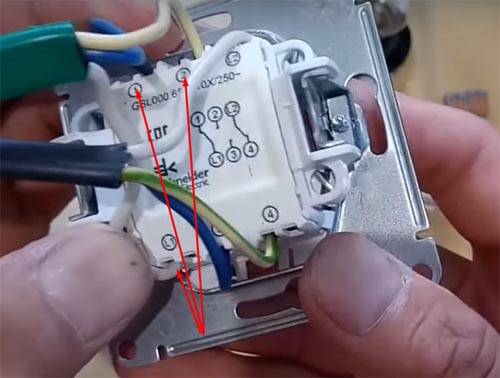

	Terminalene 1,2,3 og 4 er beregnet på å bytte bryter

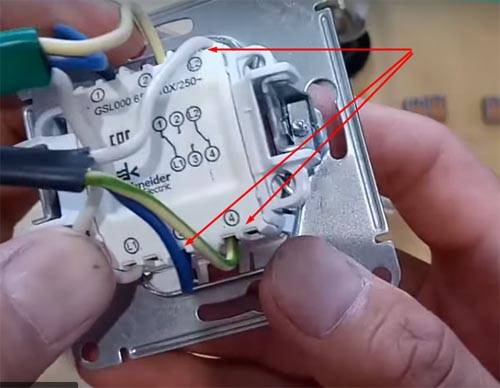

	Det skal bemerkes at de resterende 2 kjernene til ledningen, hvis fase går til "L1", må kobles til terminal 1 og 2 ...
	... Det samme gjelder den andre kabelen.

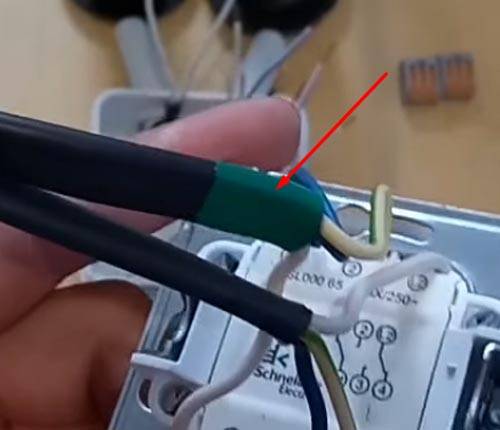

	For ikke å bli forvirret senere, er det bedre å merke begge sider av ett kabel med farget elektrisk tape. Det andre kan stå som det er
	En annen bryter er montert helt identisk, ledningene er også merket (i vårt tilfelle grønn tape)

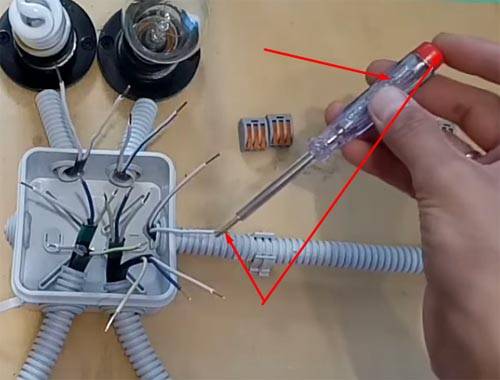

	Sørg for å sjekke mangelen på strøm på den innkommende ledningen, som den deretter vil bli forsynt gjennom

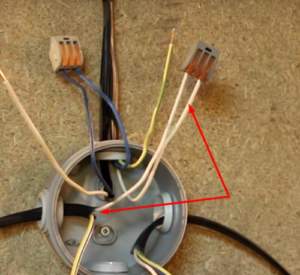

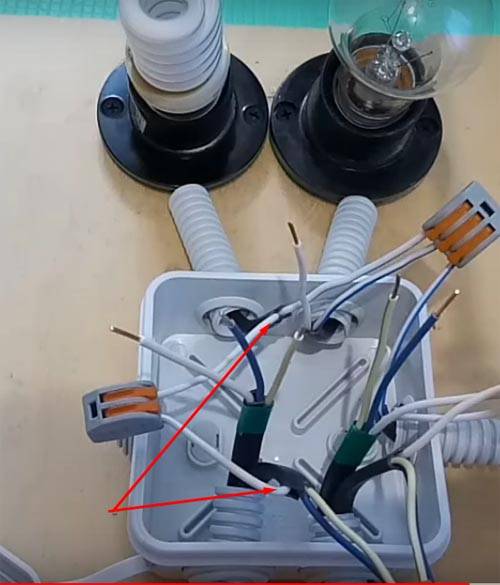

	Først og fremst kobler vi innkommende null med begge lyskildene.
	Nå er den innkommende fasen spredt over begge innmatingene til en av bryterne. Hva som ikke betyr noe

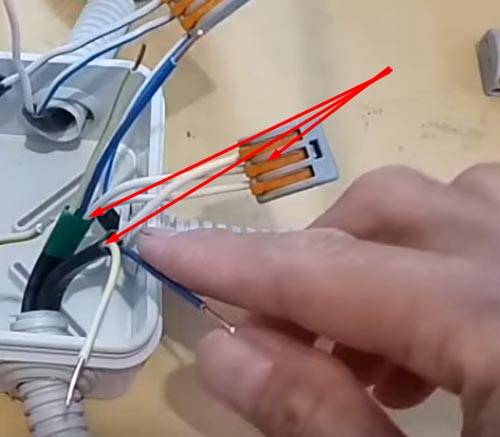

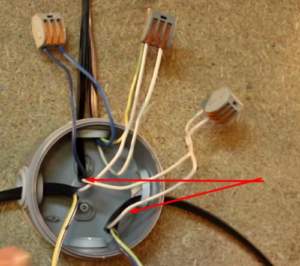

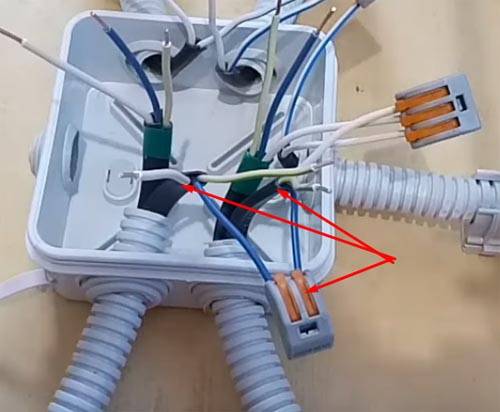

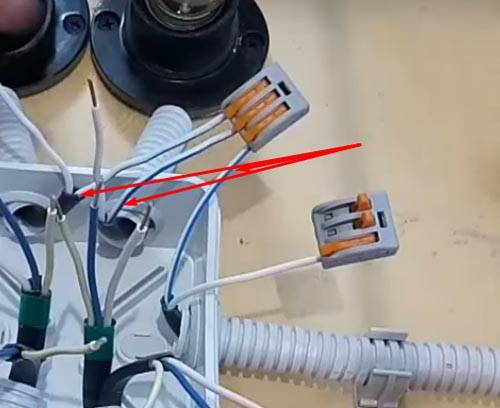

	Deretter jobber vi utelukkende med de utgående ledningene, parer bryterne i henhold til fargekodingen. Ikke glem kabler merket med elektrisk tape.
	Etter å ha fullført dette arbeidet, gjenstår det bare å koble de hvite ledningene som har kommet ut av den andre gjennomgangen hver med en av lampene og bruke strøm

Som du kan se, er det en viss vanskeligheter med dette arbeidet, men det er fortsatt ganske gjennomførbart.

Og nå, etter å ha forstått hvordan du kobler til en dobbel gjennomgangsbryter, kan du gå videre til komplekse kretser.

Relatert artikkel:

Installasjons- og tilkoblingsskjema for en tre-nøkkel gjennomgangsbryter

Tilkoblingsskjemaet til treveisbryteren er i utgangspunktet det samme som de forrige alternativene. Den eneste forskjellen er i antall ledninger. Faktum er at det på en slik enhet ikke lenger er 6, men 9 terminaler. I analogi med det forrige alternativet, legges det til 3 ledninger til. Samtidig er 2 av 3 merket med flerfarget elektrisk tape.

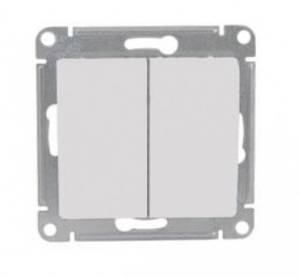

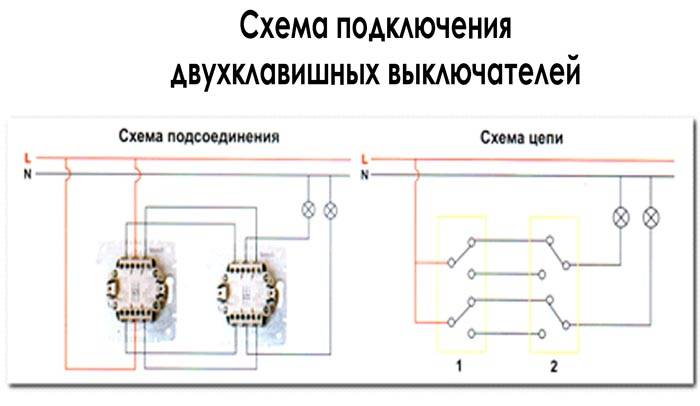

Skjematisk fremstilling av en to-vippebryter

Hvordan koble til pass-through-brytere: tilkoblingsskjemaer og videoinstruksjoner

For å forstå tydeligere hvordan du kobler til en gjennomgangsbryter, tilbyr vi den kjære leseren å se på videoinstruksjonene, som vil tydeligere og fullstendig forklare installasjonsalgoritmen.

Men det er tider når det er nødvendig å installere en gjennomgangsbryter i tre eller til og med fire rom. Med dette alternativet vil det ikke lenger være mulig å bruke bare sjekkpunkter - det kan bare være to av dem i kretsen. Dette betyr at det kreves tilleggsutstyr. Det kalles en kryssbryter. Å koble til det er heller ikke så vanskelig. Spesielt hvis hjemmemesteren allerede har funnet ut i detalj med forrige installasjon. Men du kan ikke unngå å snakke om kryssbrytere.

Koblingsskjema for gjennomgangsbryteren fra to steder: oppsummering av informasjon

Vi har demontert tilkoblingsdiagrammene for 2-punkts gjennomkoblinger ovenfor i trinn, men det bør fortsatt gjøres noen avklaringer. Generelt, innen elektroteknikk, når det gjelder design, planlegging av ledninger i en bygning, er det ikke noe som heter "å installere en gjennomgangsbryter". Her er ikke et enkelt tall akseptabelt. I en hvilken som helst slik ordning er det å koble gjennomkoblinger fra to steder til et aksiom. Med økning i antall kontrollpunkter er krysskontrollpunkter inkludert i ordningen. Men fremdeles vil det alltid være bare to gjennomtrengere, ikke mer, ikke mindre.

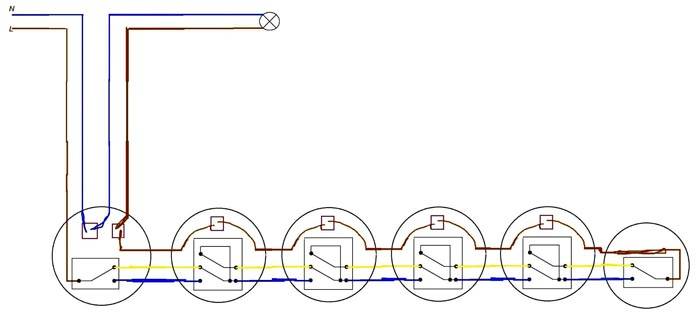

Vist: 2,3,4 og 5 er kryssbrytere

Men hvis ordningen for tilkobling av brytere fra to steder er klar, hva så om det er nødvendig å kontrollere fra flere punkter? Vi finner ut.

Tilkoblingsskjema for en gjennomgangsbryter med 3 steder: installasjonsnyanser

Til å begynne med, for å være ekstremt presis, er det ingen koblingsskjemaer for 3-trinns brytere. I dette tilfellet kreves det faktisk ytterligere kontakter for å slå på slike enheter. Men dette uttrykket er allerede fast etablert i elektrikerens hverdag.Alle forstår perfekt hva det handler om.

Sløyfebrytere kan til og med være slik

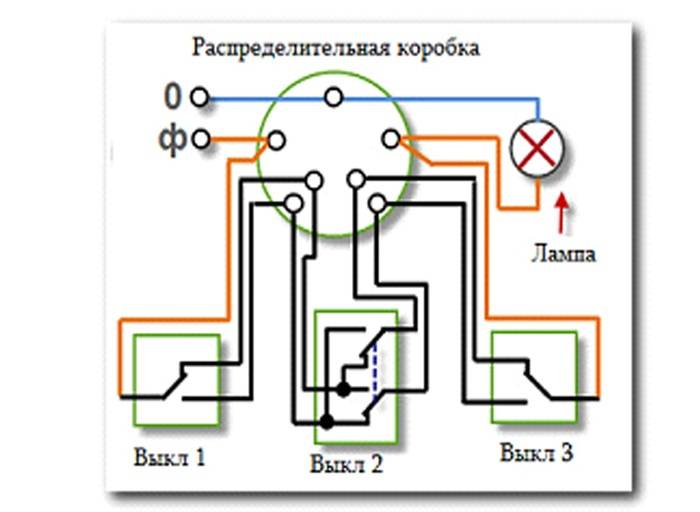

Faktum er at installasjonen av en 3-punkts koblingskrets for gjennomgående brytere innebærer inkludering av en ekstra lenke - en kryssbryter. Forbindelsen er ganske enkel. I henhold til kretsen som er plassert på baksiden av bryteren, er den inkludert i gapet mellom foringene. Du kan lære mer om dette i følgende video.

Hvordan blir tilkoblingsskjemaet for gjennomgangsbryteren fra 4 steder utført

Koblingsskjemaet for 4-punkts gjennomgangsbryteren skiller seg ikke helt fra den forrige. Her er bare ett kryss til. Dermed kan tilsetning av kryssbrytere øke antallet kontrollpunkter.

Oversikt over produsenter som tilbyr lignende utstyr

I vår tid er omfanget av slikt utstyr i hyllene til elektriske butikker ganske bredt. Dette betyr at du kan velge og kjøpe en gjennomgangsbryter til en annen pris, som avhenger av produsenten. La oss prøve å liste opp de mest populære merkene, og deretter sammenligne dem etter pris:

Dette er de mest populære merkene på russiske tellere, og det er derfor verdt å vurdere prisene på gjennomgangsbrytere som er angitt av dem.

Vanligvis brukes gensere med lignende design

Legrand er det mest populære merket

Gjennomgangsbrytere "legrand" har et ganske bredt utvalg av modeller som skiller seg både i farge og type. La oss prøve å sitere bare noen få av dem.

Foto	Modell	Farge	Antall nøkler	Kostnad, gni.

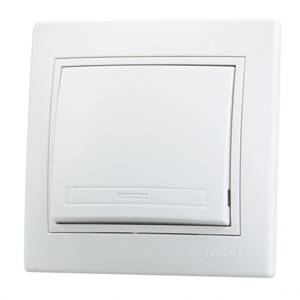

	Legrand Mosaic 2M	Hvit	1	1200
	Legrand Valena	elfenben	1	600

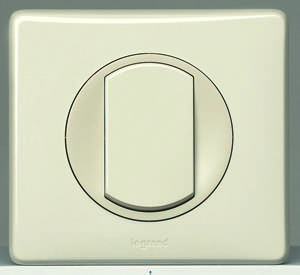

	Legrand celiane	Beige	1	250

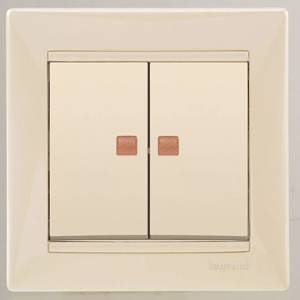

	Legrand Valena	Hvit	2	450
	Legrand Quteo	elfenben	1	250
	Legrand Etika	Hvit	2	400

Det kan forstås at kjøp av Legrand gjennomkoblinger ikke vil skade budsjettet. Selv om det er dyrere modeller. I alle fall gir kvaliteten på dette merket ingen innvendinger, noe som betyr at de vil tjene lenge.

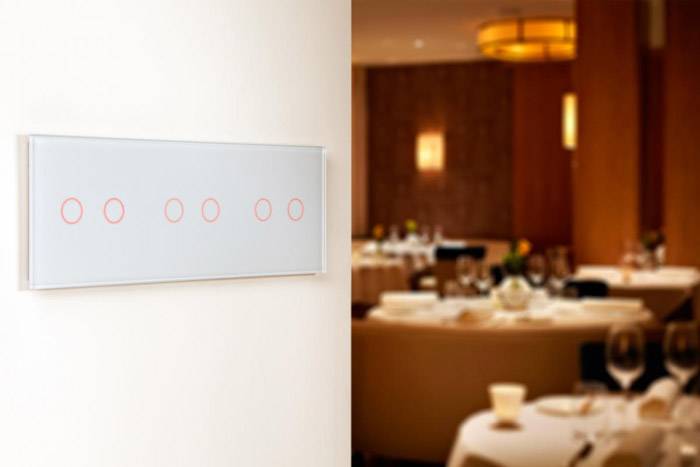

Men berøringsbrytere er noe nytt på markedet

"ABB" - hva koster modeller av dette merket

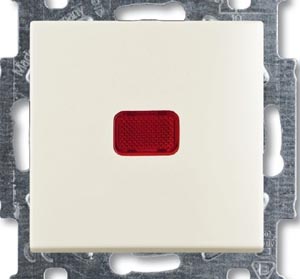

Et ganske kjent merke som er kjent for sin beskyttende automatikk. Det verdsettes hovedsakelig for kvalitet og pålitelighet. I tillegg er prispolitikken til denne produsenten ganske demokratisk. Dette er ikke å si at modellutvalget er bredt nok, og merket forbløffer ikke med sakens farger.

Foto	Modell	Farge	Antall nøkler	Kostnad, gni.

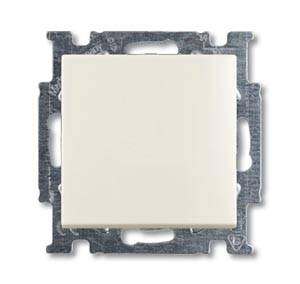

	ABB BJB Basic 55	Hvit	1	600
	ABB BJB Basic 55	Beige	1	200

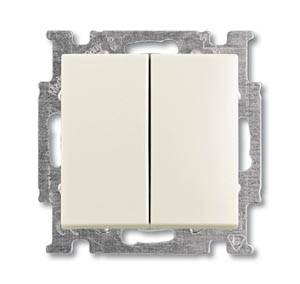

	ABB BJB Basic 55	Beige	2	400

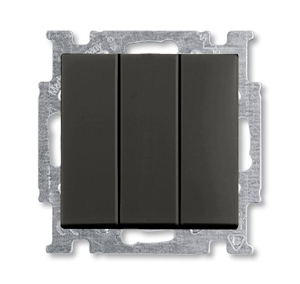

	ABB BJB Basic 55 Chateau	Det svarte	3	2500
	ABB BJB Basic 55 Chateau	Det svarte	1	700

Selvfølgelig kan du si at noen av modellene er ganske dyre, men kvalitet og sikkerhet er dyrere.

Modellutvalg "Schneider Electric"

Når det gjelder produktkvalitet, er den ikke dårligere enn de forrige, men mindre kjent. Dette betyr at produksjonskostnadene er noe lavere.

Foto	Modell	Farge	Antall nøkler	Kostnad, gni.

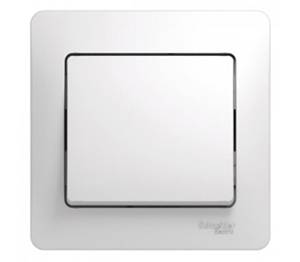

	Schneider Electric SE GSL000161	Hvit	1	70

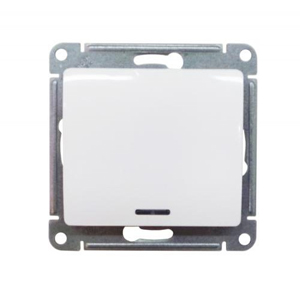

	Schneider Electric SE GSL000163	Hvit bakgrunnsbelyst	1	90
	Schneider Electric SE GSL000165	Hvit	2	120
	Schneider Electric SE GSL000171	Hvit	2	100
	Schneider Electric SE GSL000261	Beige	1	70

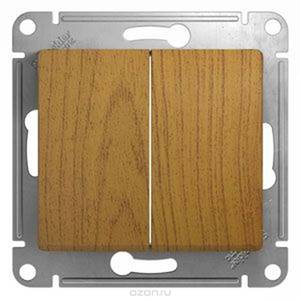

	Schneider Electric SE GSL000565	Eik	2	220

Dette er omtrent kostnaden for produktene til dette merket.

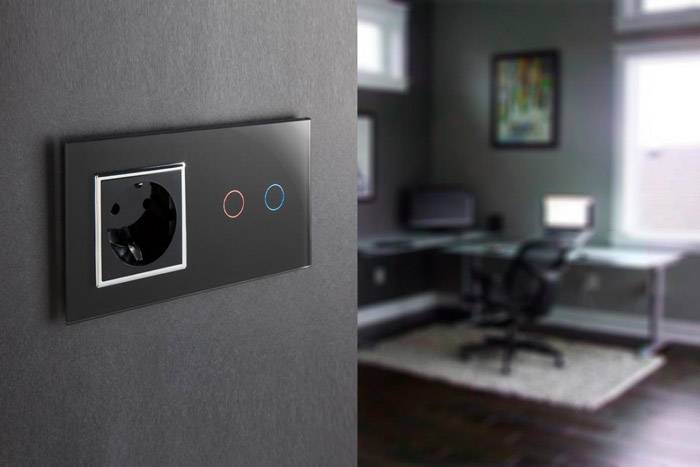

Her er en lignende kombinert med et utløp. Ser nydelig ut i svart

Viko-merke og dets pris for produkter

Merkets oppstilling er ganske knapp. I utgangspunktet er forskjellene bare i fargene på produktene. Gjennomsnittlig kostnad for gjennomgangs- og kryssbrytere varierer fra 150 til 350 rubler. Formen er klassisk, uten frills observeres. Ganske akseptabel kvalitet til en overkommelig pris.

Modeller "Lezard": hva er forskjellene deres?

Det skiller seg heller ikke fra det forrige merket når det gjelder størrelsen på modellutvalget, men produktkostnadene er mye lavere.

Foto	Modell	Farge	Antall nøkler	Kostnad, gni.
	Verden	Metallisk gull	1	110
	Verden	Hvit	1	70
	Verden	Metallisk gull	2	150
	Nata	Hvit	1	70

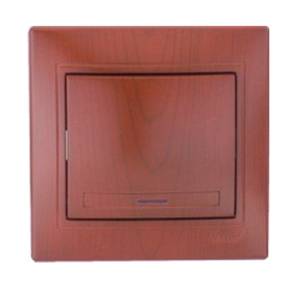

	Nata	kirsebær	1	140

Relatert artikkel:

Endelig

Oppsummert kan vi si med tillit at utseendet på gjennomkjørings- og kryssbrytere på russiske benkeplasser i stor grad lette arbeidet til både elektrikere og håndverkere. Tross alt er deres anvendelsesområde ikke bare lange korridorer eller trapper. I dag installerer ganske mange slike brytere i små rom. For eksempel vil DIYer ha ekstra lysstyring i nærheten av sofaen eller sengen. Sikkert i fremtiden vil de bli forbedret, nye funksjoner vil dukke opp.

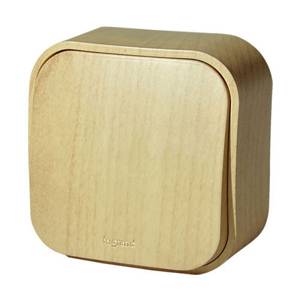

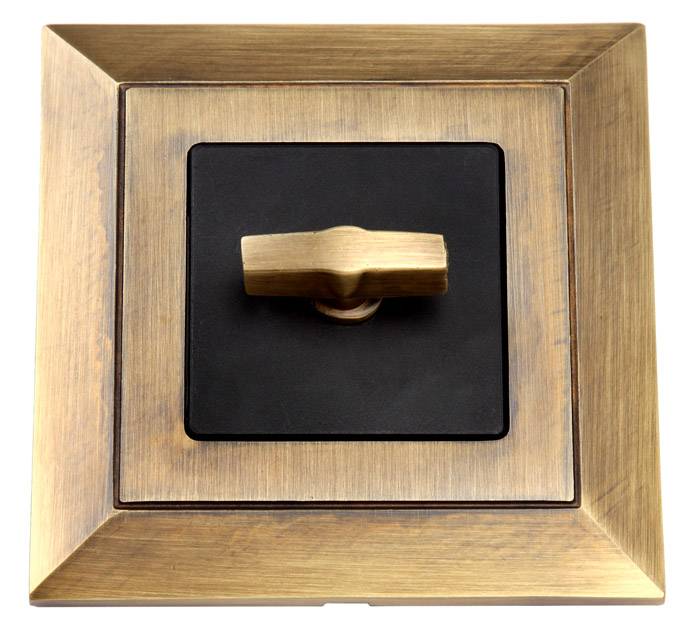

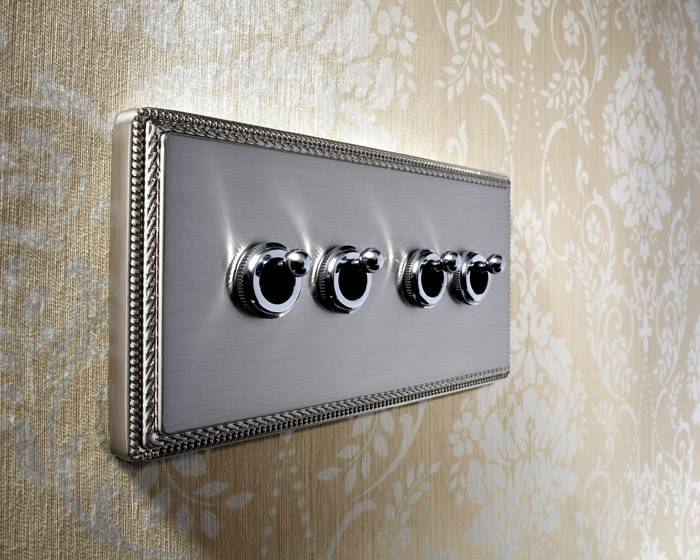

Retro-stil går aldri av moten

Men selv nå har de ubestridelige fordeler. Det viktigste er energibesparelser, selv i sammenligning med bevegelses- eller lydsensorer. Det er tross alt ingen forsinkelse etter at en person drar.

Vi håper at informasjonen som ble presentert i dag, var nyttig for den kjære leseren. Hvis du fortsatt har spørsmål om emnet, er teamet vårt alltid klar til å svare på dem i diskusjonene for denne artikkelen. Og til slutt tilbyr vi en annen video om emnet:

Video: prinsipp, tilkobling og installasjon av gjennomgangsbrytere
