Delt system: hva er det, hvordan velge og betjene utstyr uten feil

Tagger:Stue og soverom, Barnerom, Kjøkken

I det bredeste sortimentet av det moderne markedet for husholdningsklimautstyr, opplever selv spesialiserte spesialister vanskeligheter. Derfor studerer selv de nøye funksjonene til tekniske innovasjoner før de blir praktisert. I denne artikkelen vil vi utforske delt system i detalj. Hva det er, vil bli klart ved hjelp av informasjonen nedenfor. De vil være nyttige for deg under kjøp, under installasjon og under fremtidig drift.

Les anbefalingene i denne artikkelen nøye for å skape behagelige temperaturforhold hjemme med minimale kostnader

Innholdet i artikkelen

1 Delt system: hva er det sammenlignet med konvensjonelt klimaanlegg
2 Fordeler og ulemper ved et delt klimaanlegg for en leilighet
3 Prinsippet for delt system
4 Grunnleggende elementer og installasjon av et delt system
- 4.1 Utendørs enhet
- 4.2 Innendørs enhet
5 Hvordan organisere romoppvarming ved hjelp av delte systemer
6 Hva er inverter split-systemer
7 Hva er splittede kjølesystemer
8 Hvordan velge riktig delt system
- 8.1 Kalkulator for å beregne den nødvendige effekten til klimaanlegget
- 8.2 Andre viktige egenskaper
9 Hovedtyper av husholdningsdelte systemer
10 Oversikt over hovedmodellene og produsentene av delte systemer
11 Hvordan kjøpe et delt system: priser, kataloger, tekniske funksjoner
12 Video: riktig installasjon av et delt system

Delt system: hva er det sammenlignet med konvensjonelt klimaanlegg

Et klassisk klimaanlegg er en teknisk enhet som brukes til å kjøle inneluft. Ganske ofte er alle hovedkomponentene koblet sammen i en enkelt blokk.

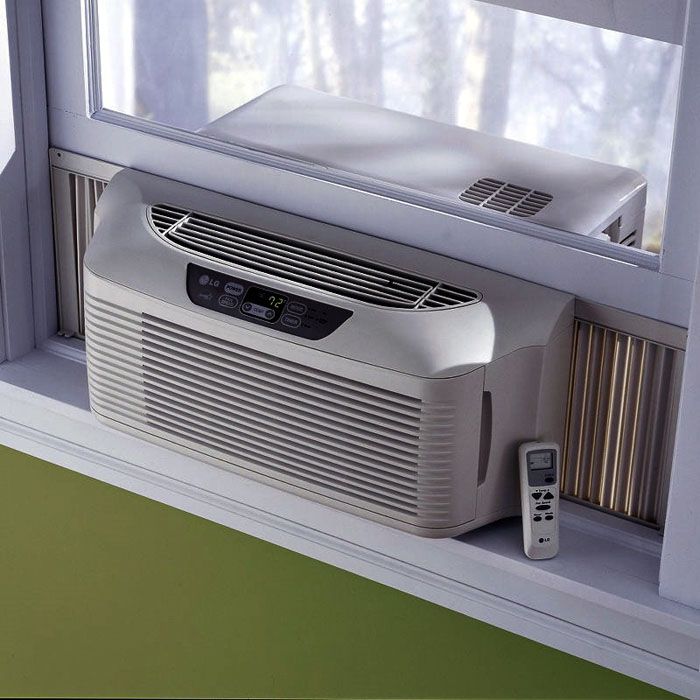

Typisk vindus klimaanlegg

Delt system er delt inn i to funksjonelle deler. Kompressoren er installert utendørs. En blokk med varmeveksler er montert inne i rommet og fan... Mange moderne modeller er utstyrt med varmeovner, filtre. Dette utstyret utvider den grunnleggende funksjonaliteten betydelig.

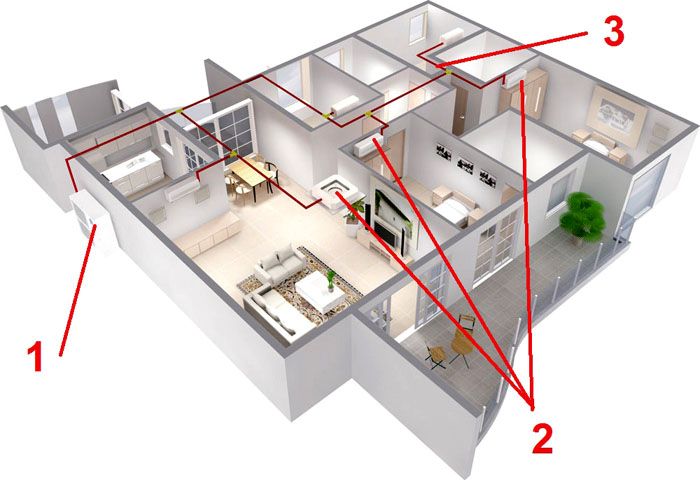

Utendørs (1) og innendørs (2) enheter, kjølemedier (3)

Fordeler og ulemper ved et delt klimaanlegg for en leilighet

Hvis du fjerner arbeidsenheten utenfor, kan du løse følgende problemer:

Store kanaler er ikke nødvendig for å fjerne varm luft.
Utenfor er det støyende enheter (kompressor og stor vifte).
Innvendig er det lettere å gi et behagelig miljø og et attraktivt utseende. Her kan du bruke kompakte varmevekslere, stille vifter.
Bruken av flere innendørsenheter (som på figuren) gir opprettelse av uavhengige temperaturregimer i separate rom. Dette øker den generelle påliteligheten til systemet indirekte.

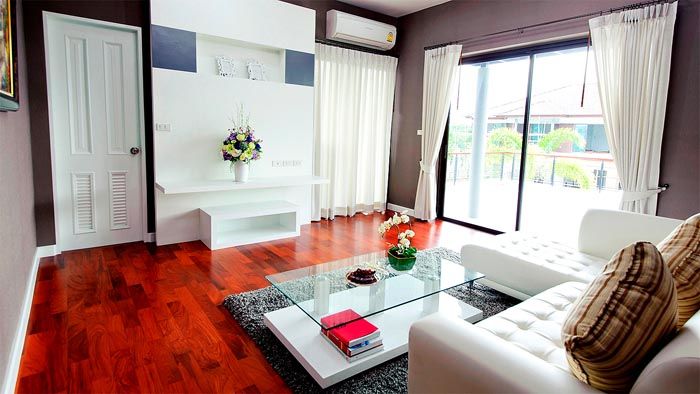

En søt blokk av et veggmontert delt system - et harmonisk element i et moderne interiør

En betydelig ulempe er den komplekse installasjonen. Spesielle vanskeligheter oppstår når du arbeider i høye høyder. I noen situasjoner må du bruke tjenestene til spesialiserte industrielle fjellklatringsteam. Dette øker prosjektkostnadene betydelig, men er nødvendig for å overholde sikkerhetsforskriftene.

Innendørs forventes det også komplekse arbeidstrinn.

For å lage hull og kanaler brukes et spesialverktøy, perforatorer med kraftige elektriske stasjoner. Det er ikke lønnsomt å kjøpe spesielt teknologisk utstyr bare for denne saken. Derfor må du igjen vende deg til hjelp fra erfarne spesialister.

Viktig! Ikke glem gjeldende forbud mot å endre utseendet til bygninger. I tillegg til å betale boten, må du demontere den eksterne enheten. For å eliminere unødvendige kostnader, bør du sjekke tilstedeværelsen av slike begrensninger hos ditt lokale arkitektkontor.

Prinsippet for delt system

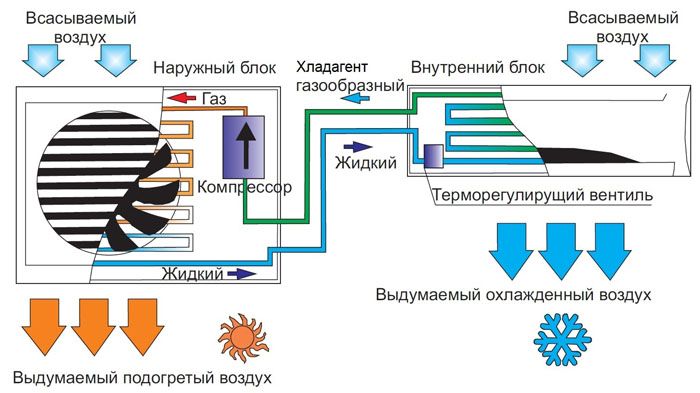

Avkjølingsmodus

Ved hjelp av denne figuren vil vi forstå nøyaktig hvordan et typisk delt system fungerer. Kompressoren skaper trykket i systemet som er nødvendig for å flytte kjølevæsken. Ved oppvarming tilføres kuldemediet fra rommet. På gaten avkjøles den, forvandles til væske. I denne tilstanden kommer den inn i varmeveksleren til innendørsenheten, der den kjøler luften. Her skjer overgangen til gass, som strømmer gjennom rørene til kompressoren. Kontrollventilen vist i figuren styres med tanke på romtemperaturreguleringen.

Grunnleggende elementer og installasjon av et delt system

For å evaluere teknikken objektivt, er det nødvendig å avklare parametrene til komponentene. Transportledningen til delt system er laget av kobberrør, motstandsdyktig mot korrosjonsprosesser. De samme produktene kan brukes til å tømme kondensat fra innendørsenheten. Men for å spare penger brukes polymerrør. Væsken ledes til avløpssystemet, eller direkte til gaten.

Merk! For å sikre et høykvalitets avløp, holdes avløpslinjens skråning på 2-4 grader i alle horisontale seksjoner. Svingene er ikke for skarpe. På slike strekninger er den optimale vinkelen 45 °.

Utendørs enhet

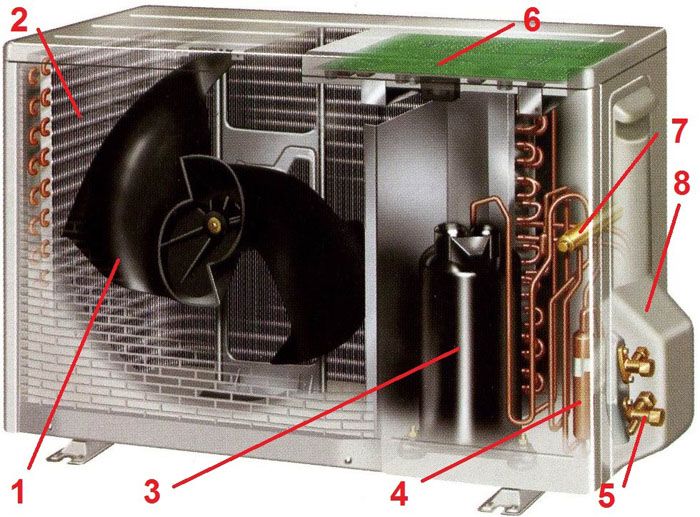

Design

Følgende elementer er merket i figuren:

De intrikate bladformene til moderne vifter (1) genererer sterk luftstrøm uten unødvendig støy. Dette reduserer sannsynligheten for klager fra naboer.
Den kraftige kompressoren (3) komprimerer kjølemediet og beveger det langs linjen med ønsket hastighet.
Kondensatoren (2) avkjøler gassblandingen. Mange radiatorfinner øker effektiviteten til enheten, og akselererer overføring av overflødig varme til miljøet.
Det er montert et integrert filter (4) foran kompressoren. Den beholder mekaniske urenheter som kan skade stempelsystemet.
Flensekoblinger (5) kreves for å koble kobberrør. Beskyttelsesdekselet (8) forhindrer at nedbør kommer inn i dette området, forhindrer dannelse av korrosjonsprosesser.
Fireveisventilen (7) brukes i multifunksjonelle split-systemer som kan fungere i oppvarmingsmodus.
Det elektroniske kontrollkortet (6) er installert i invertermodeller.

For installasjon av delte systemer brukes standardfester som er inkludert i settet av produsenten.Sørg for å følge de offisielle instruksjonene for å sikre at utstyret er sikkert forankret til den vertikale veggen. Installasjon på balkong (uten innglassing), tak er tillatt. Plassering vekk fra vinduer forhindrer støy og vibrasjoner i å komme inn i oppholdsrommet.

Innendørs enhet

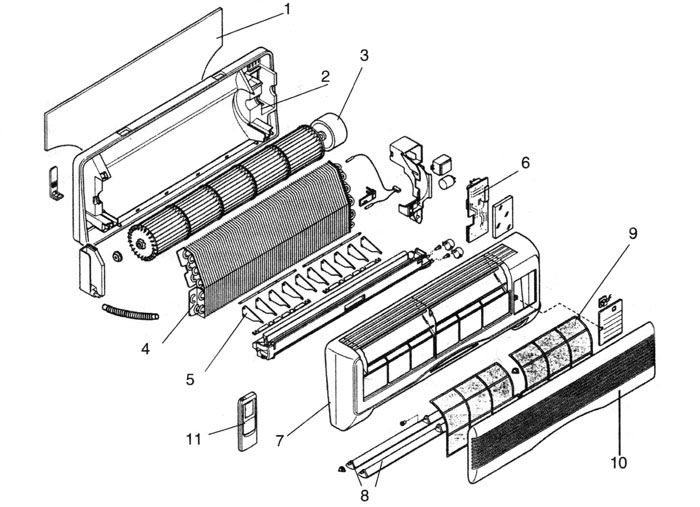

Komponenter i en typisk innendørsenhet

Nedenfor er designdetaljene for denne delen av delt system:

For å fikse enheten sikkert, festes en spesiell metallplate først på veggen (1).
Et bakdeksel (2) med utskjæringer for rør og andre deler er festet til dette elementet.
Trommelviften drives av en elektrisk motor (3), som gir jevn luftstrøm til arbeidsområdet til fordamperen (4). Denne varmeveksleren er laget av rør med tverrplater.
Vertikale (5) og horisontale (8) lameller dirigerer luftstrømmen. De blir flyttet av innebygde elektriske stasjoner.
Et nettfilter (9) er installert på denne delen (7), som er dekket med en dekorativ grill (10).
Fjernkontrollen (11) og elektronikkortet (6) brukes til å raskt endre modus.

Hvordan organisere romoppvarming ved hjelp av delte systemer

Den oppmerksomme leseren la merke til en fireveisventil i beskrivelsen av den eksterne enheten. Med hjelpen kan kjølemediet sirkuleres i motsatt retning. Funksjonene til delt system er i endring. Fra en kjøler blir den til en varmeapparat. Effektivitet bestemmes av forskjellen mellom innendørs og utendørs temperaturer.

Siden kulden i dette tilfellet blir tatt utenfor, oppstår det vanskeligheter om vinteren. For å forhindre frysing av enkelte enheter, er de isolert, utstyrt med innebygde varmeelementer. Noen spesialiserte modeller forblir i drift ned til -10 ° C og til og med i mer alvorlig frost.

Viktig! Sørg for å lese produsentens instruksjoner og minimums utetemperaturgrenser. Hvis du ikke følger de offisielle anbefalingene, reduseres utstyrets levetid, vilkårene for å oppfylle garantien blir brutt.

Siden i dette tilfellet prinsippene for teknologi blir brukt "Varmepumpe", kan du få gode effektivitetsindikatorer. Maksimal effektivitet er imidlertid begrenset til -5 ° C. Av denne grunn brukes oppvarmingsmodus som et ekstra verktøy. De blir ikke erstattet av tradisjonelle varmesystemer, og brukes etter behov når værforholdene forverres vår, høst og sommer.

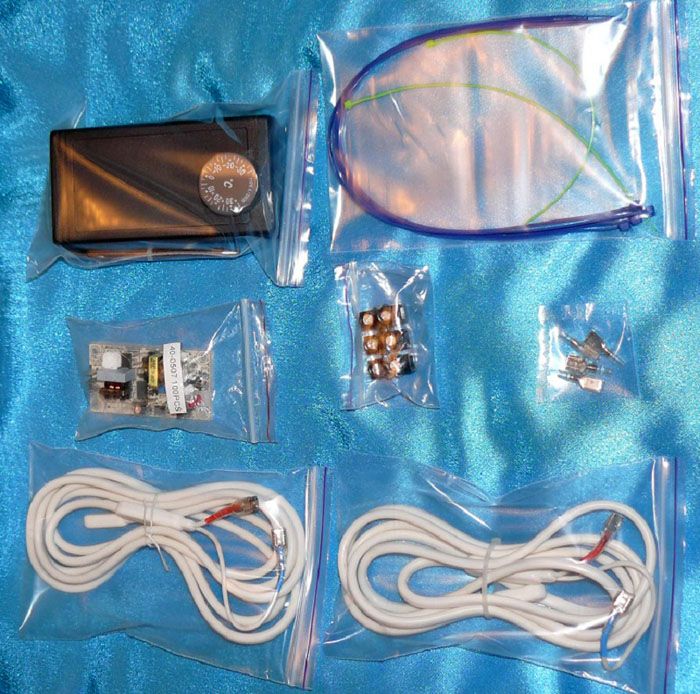

"Vinterpakke" for delt system

Ved hjelp av et slikt sett kan du holde utstyret i frost nede til -20 ° C. For å oppnå ønsket resultat reduseres viftebladets rotasjonshastighet. Den justeres automatisk ved hjelp av gjeldende temperaturavlesning. Et spesielt element varmer opp oljen og gjør det lettere å starte kompressoren. Avløpsrøret forhindres fra å fryse på samme måte.

Hva er inverter split-systemer

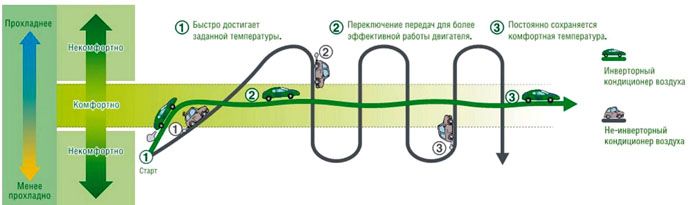

Fordeler med et magert styringssystem

Det spesifikke navnet på denne utstyrsgruppen forklares med den spesielle transformasjonen (inversjon) av strømmen til standard 220 V. nettverk. Fra veksling forvandles den til direkte. Deretter genereres signaler med ønsket frekvens som brukes til å drive kompressoren. Som et resultat blir det mulig å justere ytelsen til denne enheten jevnt. La oss vurdere fordelene i detalj ved hjelp av figuren.

Driften av et konvensjonelt delt system er vist med en grå linje. Her er kompressoren i stand til å utføre sine funksjoner bare med en konstant hastighet, noe som demonstreres av segment (1). Temperaturendringene er tregere sammenlignet med invertermodellen (grønn kurve). Ved å endre frekvens kan du øke produktiviteten, raskt få ønsket resultat.

I driftsmodus (2) er det ikke effektivt nok å opprettholde temperaturen med standardutstyr. Romtemperaturen er enten for høy eller for lav.Inverter-split-systemet utfører funksjonene sine jevnt (3), uten unødvendig energiforbruk. En ytterligere fordel er fraværet av spenningssvingninger som kan skade elektronikken som er koblet til nettverket. Nøyaktig hastighetsvariasjon reduserer slitasje og forlenger kompressorens levetid.

Vær oppmerksom på følgende "plusser" hvis du skal kjøpe et inverter split system:

reduksjon av støynivå;
mer nøyaktig vedlikehold av temperaturen som er innstilt av brukeren;
eliminering av reaktive belastninger, reduksjon av oppvarming av strømkabler.

For inverterte split-systemer er prisen høyere. Men en slik investering lønner seg over tid. Ifølge eksperter er levetiden til slikt utstyr 20-25% lenger, og kostnadene for strøm er 30% mindre sammenlignet med standard kolleger med samme kraft.

Merk! Invertermodeller er følsomme for linjespenning som kan skade de elektroniske kontrollene. Visse nåværende konverteringstap reduserer effektiviteten i kontinuerlig drift.

Hva er splittede kjølesystemer

Installasjoner av denne kategorien brukes til kjøling av mat i spesielle kamre for kommersielle og industrielle virksomheter.

Denne teknikken brukes på innendørs skøytebaner, i blomsterbutikker, hvor det bare er behov for kjøling. I sortimentet av produsenter er det en "sjokk" -frysingsteknikk, som er i stand til å redusere lufttemperaturen til -35 ° C. Disse teknikkene kan brukes i hverdagen for å organisere langvarig lagring av matvarer.

Hvordan velge riktig delt system

Mange produsenter indikerer en omtrentlig areal, som visse utstyrsmodeller er beregnet på. Men for mer nøyaktige beregninger kan du bruke spesialiserte kalkulatorer. Nedenfor er et eksempel på slike beregninger:

Parameter	Enhet målinger / opsjoner	Verdi
Type lokaler	Kontor / bolig / industri	Bolig
Romområde	m kvm	32
Takhøyde	cm	280
Vinduorientering	Sør-Nordvest-Øst
Hvitevarer (datamaskin, TV, kjøleskap)	PC	1
Antall personer		2
Delt systemkraft	kWh	3,88-4,49

Når du studerer dette markedssegmentet, kan du finne betegnelsen BTU per time (BTU / h; BTU). Dette er måleenheter basert på britiske standarder. Angi avrundede verdier (7000; 9000; 12000; 18000; 24000 BTU), som fagfolk kaller "syvere", "ni" osv. For å konvertere til metriske verdier, bruk forholdet: 1000 BTU / h = 293 W.

Merk! Det er bedre å lage en liten margin på 10-15% for ikke å oppleve strømmangel under de ugunstigste værforholdene.

Kalkulator for å beregne den nødvendige effekten til klimaanlegget

Andre viktige egenskaper

Den neste viktige parameteren er støynivået til innendørsenheten. For å oppnå minimumsverdier, må du være oppmerksom på inverter-type split-systemer. De beste eksemplene gir et nivå i stille modus på mindre enn 18 dB, noe som ikke plager i det hele tatt, selv i fravær av musikk eller andre maskeringslyder.

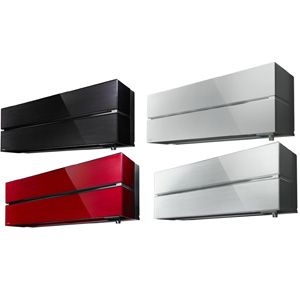

Det er ikke vanskelig å finne ønsket utseende i det varierte sortimentet. Som regel skaper produsenter nøytrale estetiske egenskaper. Disse produktene ser naturlige ut når de kombineres med moderne og klassiske møbler.

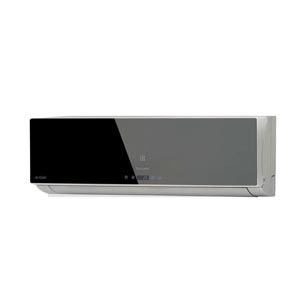

Speilflater reflekterer det omkringliggende rommet, når det brukes riktig, smelter det inn i interiøret

Speilflater reflekterer det omkringliggende rommet, når det brukes riktig, "smelter sammen" med interiøret

Fjernkontroll av et moderne delt system

Med riktig utstyr vil eieren av dette utstyret motta driftsinformasjon om lufttemperaturen ute og inne. Fargedisplayet viser tid og dato, fuktighet, atmosfærisk trykk, værmelding, meny, driftsmodus. Brukeren kan kontrollere retningen og hastigheten på luftstrømmen, slå på flere filtre. Ved hjelp av en tidtaker er aktivering / deaktivering satt i henhold til en bestemt tidsplan. Spesiell avfuktingsmodus eliminerer opphopning av kondensat i innendørsenheten, eliminerer gunstige forhold for levetiden til mikroorganismer.

I denne modellen har produsenten installert et friskluftsforsyningssystem. Ikke glem at det kreves en spesiell rørledning for å aktivere denne funksjonen.

Relatert artikkel:

Hvordan velge et klimaanlegg for en leilighet med de nødvendige parametrene, uten å betale for mye, hvordan installerer du det selv uten feil, vanlige enhetsproblemer? Flere detaljer i dette materialet.

Hovedtyper av husholdningsdelte systemer

For hvert rom kan du velge en innendørs enhet som er optimal når det gjelder tekniske og estetiske parametere

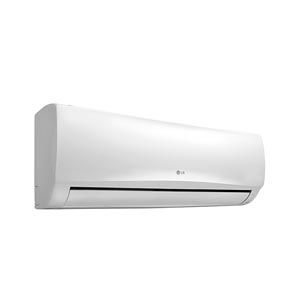

Veggmontert

Mest populære alternativet

I denne utformingen tar innendørsenheten liten plass. Som regel er den installert nærmere taket. Bildet er ikke et ideelt alternativ, da den kalde luftstrømmen vil treffe brukerne. Dette fremkaller forkjølelse og andre sykdommer. For ikke å komplisere operasjonen med komplekse innstillinger, installer disse elementene over sengens hode bak sofaen.

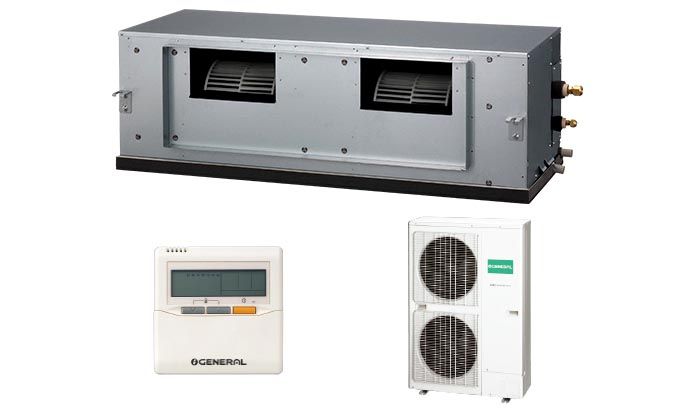

Kanal

Den eksterne enheten i denne versjonen er ikke forskjellig fra standardversjonen

Men i stedet for en fjernkontroll med en infrarød sender, brukes lignende stasjonære enheter for veggmontering. Innendørsanlegg er installert i rutene til ventilasjonskanaler. Om nødvendig suppleres de med filtre, varmeelementer. En klar fordel er hemmeligholdet av installasjonen. Ulemper:

høy pris;
kompleksiteten i installasjonen;
vanskeligheter med reparasjon og vedlikehold av delte systemer.

Disse delte systemene er installert i løpet av byggefasen. Innendørsenheter, rør og strømkabler er skjult bak dekorative paneler.

Tak og kassett

Installasjon av et delt system (innendørs enhet) i takkonstruksjonen

Etter at installasjonen er ferdig, blir de usynlige

Etter å ha fullført installasjonen blir de "usynlige"

Denne teknikken leder luftstrømmer i forskjellige retninger, noe som sikrer en rask og jevn temperaturendring uten trekk. Denne ordningen reduserer støynivået. Det er bare egnet hvis takhøyden er tilstrekkelig.

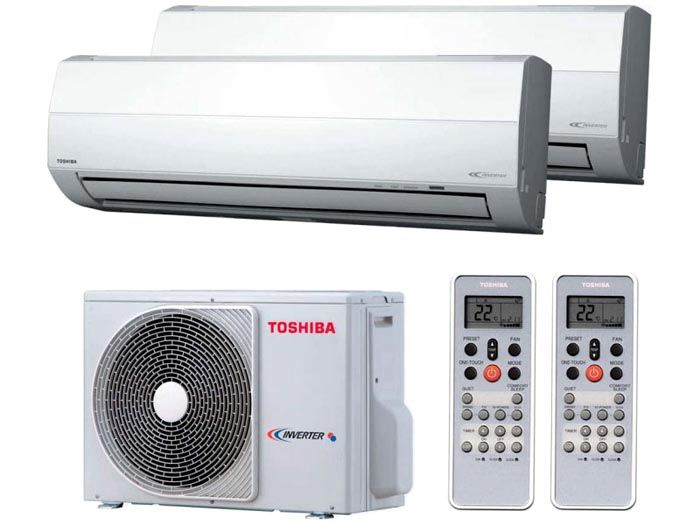

Multi split-systemer

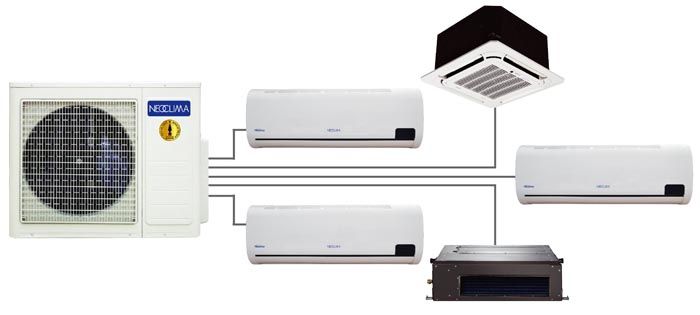

I noen modeller kan flere innendørsenheter kobles til en utendørsenhet

De er installert i forskjellige rom, utstyrt med separate fjernkontroller. I hvert rom setter brukeren en uavhengig driftsmåte, med tanke på individuelle behov.

Kombinert bruk av forskjellige typer innendørsenheter er tillatt

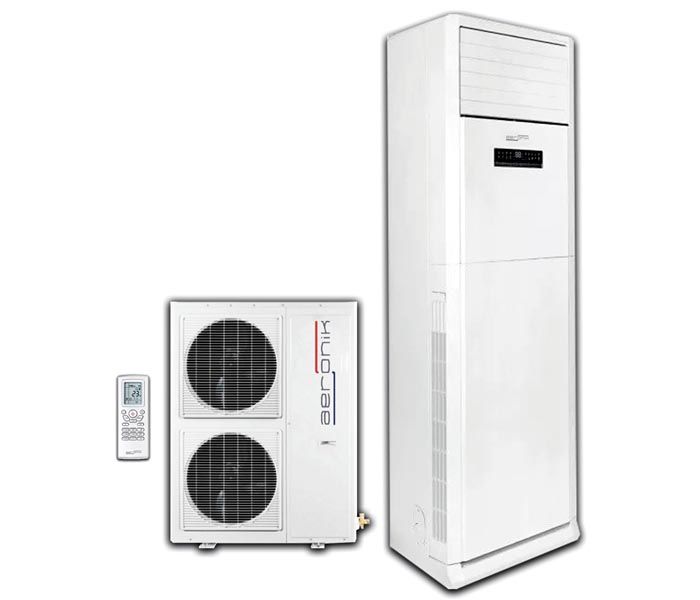

Gulv og søyle

I denne versjonen presenteres modeller av industrielle kategorier på markedet

De er designet for vanskelige driftsforhold og gir høy ytelse.De kraftige viftemotorene og andre komponenter er tunge, og det er derfor en gulvmontert versjon er tilgjengelig. Denne teknikken kan brukes i hverdagen for å skape behagelige forhold i store rom.

Slike universelle enheter er installert på gulvet og under taket.

Relatert artikkel:

Gulv klimaanlegg uten kanal. Ingen installasjonskostnader, pluss ikke behov for å bryte veggene. Du kan plassere den hvor som helst i leiligheten. Alt om fordeler og ulemper, valg av modell og installasjonsregler - i dette materialet.

Oversikt over hovedmodellene og produsentene av delte systemer

Moderne produksjonsmetoder kjennetegnes av den utbredte bruken av automatisering og samarbeid. Disse trendene sikrer høy kvalitet til lave priser, rimelige priser og likhet med populære modeller. En oppmerksom person må studere mange små detaljer for å kjøpe et delt system (klimaanlegg) uten feil, for å velge en virkelig beste modell for seg selv.

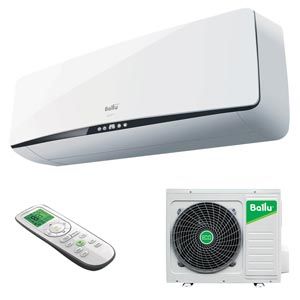

Delt system Ballu

Denne produsenten tilbyr et bredt utvalg av kanal-, gulvstående-, kassett- og veggmodeller. Selskapet har en ledende posisjon i Russland og CIS-markedet. I 2015 ble en dyp modernisering av teknologiske prosesser fullført, noe som forbedret konkurranseevneindikatorene betydelig. Utviklingen av nye produkter utføres i samarbeid med Universitetet i Milano, det tyske EBMPAPS, andre forsknings- og vitenskapelige sentre.

Du kan kjøpe og koble opptil 4 interne elementer til uteblokken til et multi split system med en rutelengde på opptil 60 m

Delt system Electrolux

Denne anerkjente produsenten (Sverige) trenger ingen spesielle anbefalinger. Pålitelig teknologi er dyrere enn sammenlignbare konkurrerende modeller. Men et slikt anskaffelse er gjort i mange år, med tanke på den upåklagelige utførelsen av funksjonelle oppgaver.

Utskiftbare paneler i Electrolux split-systemet kan byttes ut for å velge ønsket fargevalg

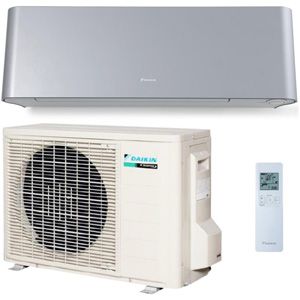

Delt system Daikin

Dette japanske selskapet har produsert klimateknologi i over 80 år. Den nye generasjonen av delte systemer er preget av økt energieffektivitet (klasse A +++). Noen modeller er i stand til å ventilere, avfukte, fukte og rense luft i tillegg til oppvarming og kjøling. De opprettholder et komfortabelt innemiljø automatisk, med høy presisjon, basert på driftsanalysen av flere viktige indikatorer.

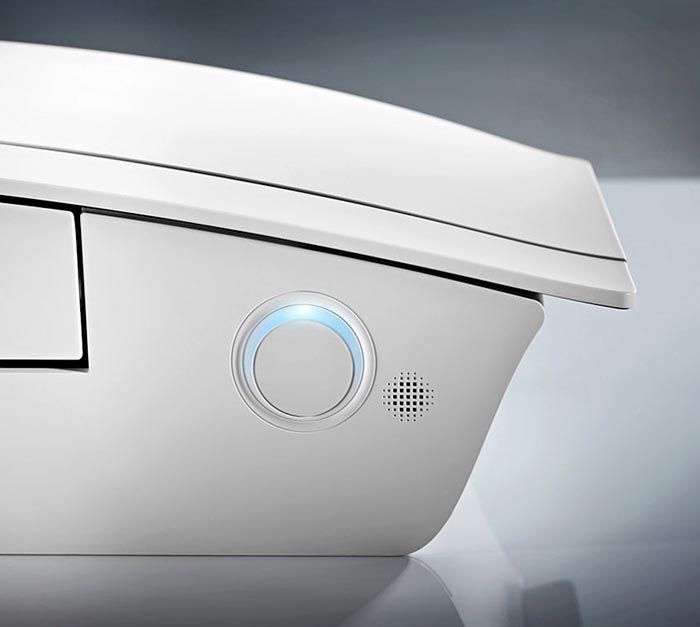

Den unike designen til innendørsenheten til Daikin Emura split-systemet

Hvordan kjøpe et delt system: priser, kataloger, tekniske funksjoner

Merke / modell	Romområde niya, kvm.	Effekt i kjøle- / oppvarmingsmodus, kW	Støynivå, dB	pris, gni.	Merknader
Mitsubishi / Electric MSZ-LN25VG	20	2,5/3,2	19-45	65800-68900	Inverter, plasmafilter, Wi-Fi-kontroll
Daikin / FTXK25A	-	2,56/2,84	21	47200-49600	Inverter, strømforbruk 0,7 kW i kjølemodus.
Ballu / BSE-09HN1	29	2,6/2,7	-	11900-22300	Deodoriserende filter, nattmodus.
Electrolux / EACS-09HG / N3	25	2,5/2,55	32-37	19550-38300	Plasma- og deodoriserende filter.
LG / G09VHT	-	2,58/2,73	-	18900-28600	Energieffektivitetsklasse B.

Kostnaden for et delt system avhenger av mange faktorer. Kraft og funksjonalitet, utseende og merkevare er viktig. Vær oppmerksom på at noen av de nyere merkene overgår lignende merkenavn. I noen tilfeller er det overprisede split-systemet forklart med tilstedeværelsen av Wi-Fi-kontroll, et annet fasjonabelt alternativ. Du bør sjekke om du virkelig trenger slike tillegg.

For mer informasjon og utveksling av synspunkter, bruk kommentarene til artikkelen. Ved hjelp av eierens tilbakekalling vil det være lettere å kjøpe et inverter-type delt system, eller en annen spesifikk modell av klimateknologi uten feil.

Og til slutt, en kort video.
