Strømforsyningsenhet for LED-stripe 12V - enhet for å koble bakgrunnsbelysningen til strømnettet
Innen interiørdesign LED lys ble utbredt, fordi det med sin hjelp skilles ut visse soner og dekorative elementer, og det lages også spesielle aksenter. Hovedkomponenten er strømforsyningen. Den tilhørende adapteren brukes til 12V LED-stripe.
Demonstrere en liten 60W-enhet
Innholdet i artikkelen
Enhet og versjoner
Bakgrunnsbelysning fra LED-lys kan ikke kobles direkte til et vanlig elektrisk nettverk, da denne spenningen er for høy til det. For drift er det nødvendig med en mellominnretning som tillater transformasjon av elektrisitet.

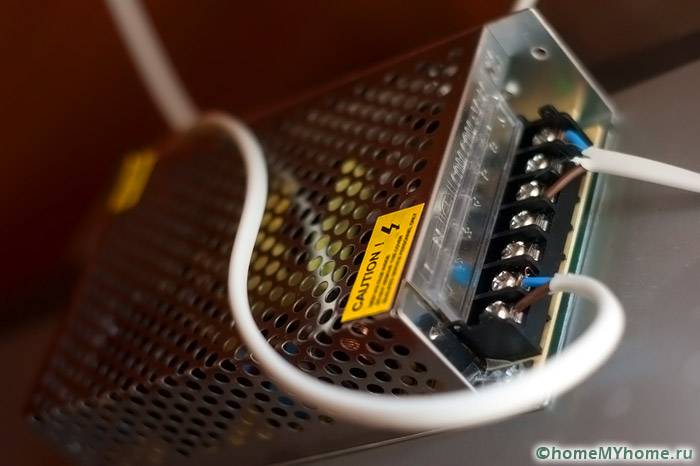

Steder for tilkobling av hovedkablene
For å senke spenningen til de ønskede verdiene, må du bruke en strømforsyning til en 12V LED-stripe. Du kan kjøpe den billig i en spesialforretning.
Merk! Det er også adaptere og bånd designet for høyere spenninger. Det er vanligvis 24V. Imidlertid blir slike produkter brukt sjeldnere hjemme.

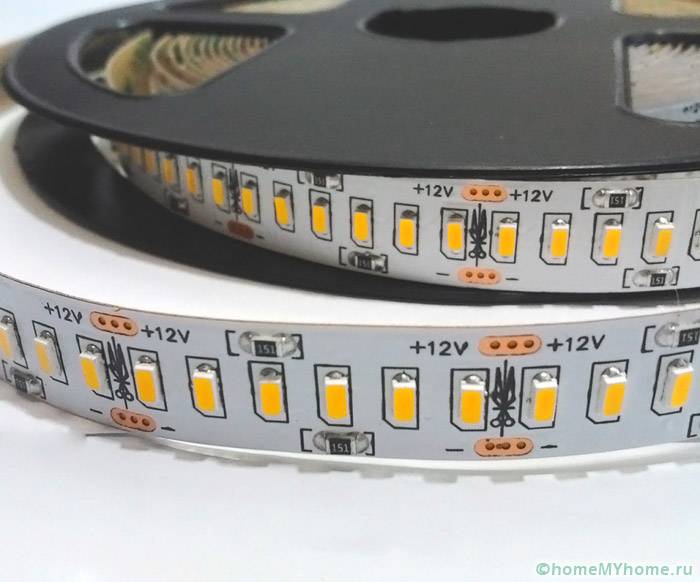

Slik ser et 12V SMD-bånd ut
Adapteren inneholder vanligvis følgende elementer:
- en nedtrappingstransformator;
- Spenningsregulator;
- utjevningsfilter;
- likeretter.
Den enkleste utførelsen er en perforert metallomformer. Ulempene med slike produkter er imidlertid deres relativt store størrelse, mangel på beskyttelse mot støv og fuktighet og lave estetiske egenskaper.

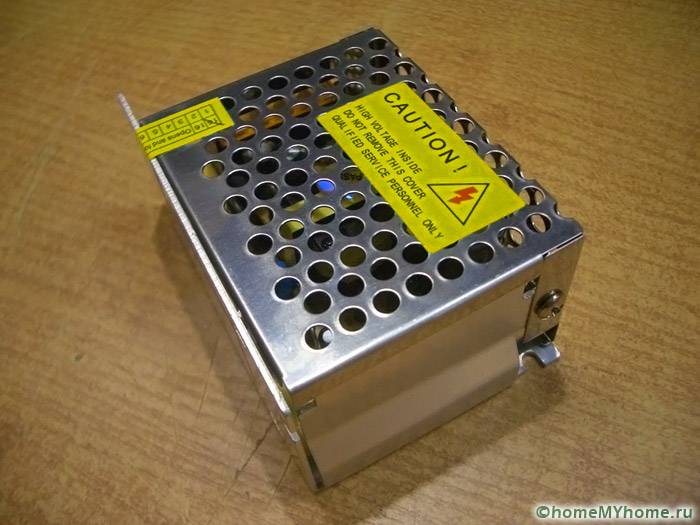

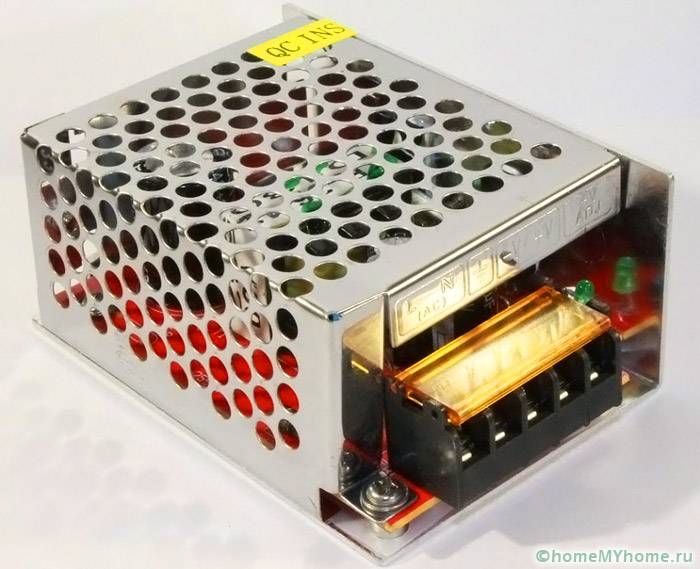

Smuss og fuktighet kan komme inn i perforeringene av apparater av åpen type
Et annet produksjonsalternativ innebærer å forsegle hovedmikrokretsen med en plastkasse. De viktigste fordelene kan betraktes som letthet og kompakthet. Av de negative faktorene er det verdt å merke seg den lave motstanden mot mekanisk belastning.
Du kan visuelt vurdere produktets kompakthet i en plastboks
Enheter i en forseglet aluminiumsveske er dyrere. De kan brukes under tøffe forhold, da de er motstandsdyktige mot fuktighet, smuss og mekaniske påvirkninger. Kraften til produkter overstiger vanligvis 100 watt.

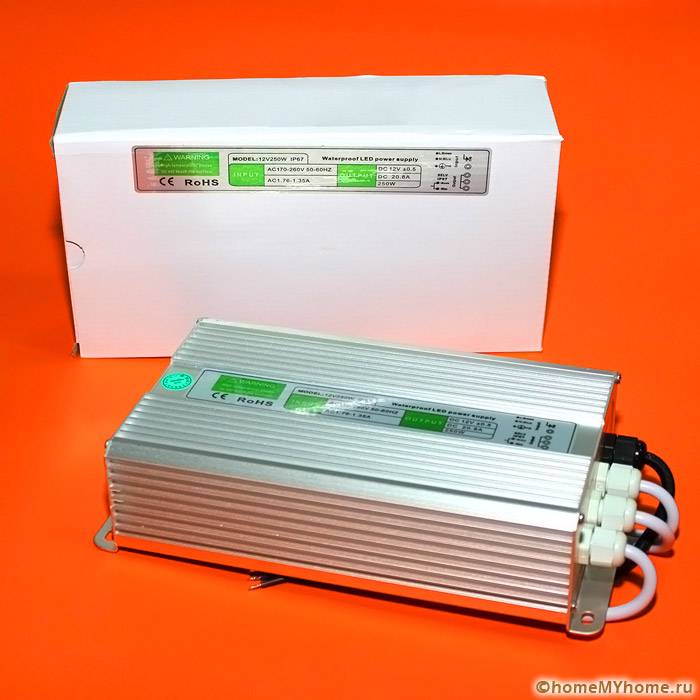

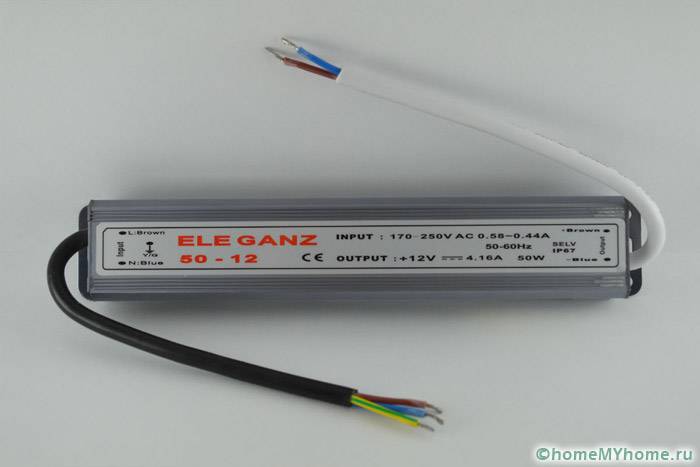

Produkteksempel i et 250 W aluminiumsveske
Merk! For tap opp til 5 meter lange, kan det brukes nettverkskort med lav effekt, som er koblet til et vanlig uttak. Kraften deres overstiger vanligvis ikke 60 watt.
Strømforsyning for 12V LED-stripe: beregninger og tilkoblingsprosess
Uavhengig arbeid med å koble til enheten gir en mulighet til å spare penger. Imidlertid er det ikke bare nødvendig å studere rekkefølgen av handlinger, men også å bli kjent med de foreløpige beregningene som lar deg velge riktig enhet.

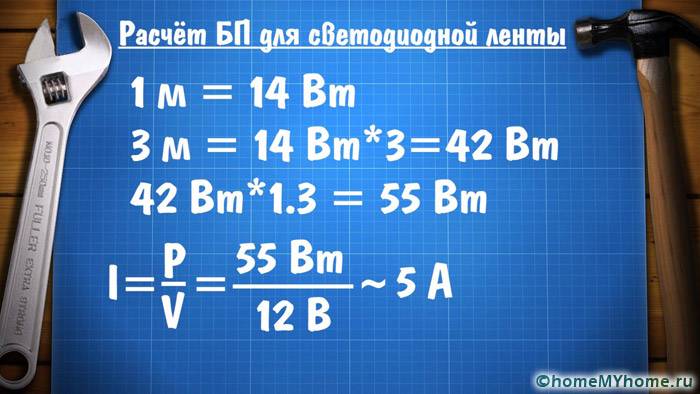

Beregninger for et tre meter bånd er tydelig presentert
Beregninger for LED-stripes strømforsyning
Før du beregner strømforsyningen til LED-stripen, må du vite den totale effekten til hele bakgrunnsbelysningen. For å bestemme hvor mange watt en meter fleksibelt brett bruker, kan du bruke et spesielt bord.
| En type | Antall dioder per meter | Kraft i kilowatt |
|---|---|---|
| SMD 5050 | 120 | 0,025 |
| 60 | 0,014 | |
| 30 | 0,0072 | |
| SMD 3528 | 60 | 0,0048 |
| 120 | 0,0072 | |
| 240 | 0,016 |

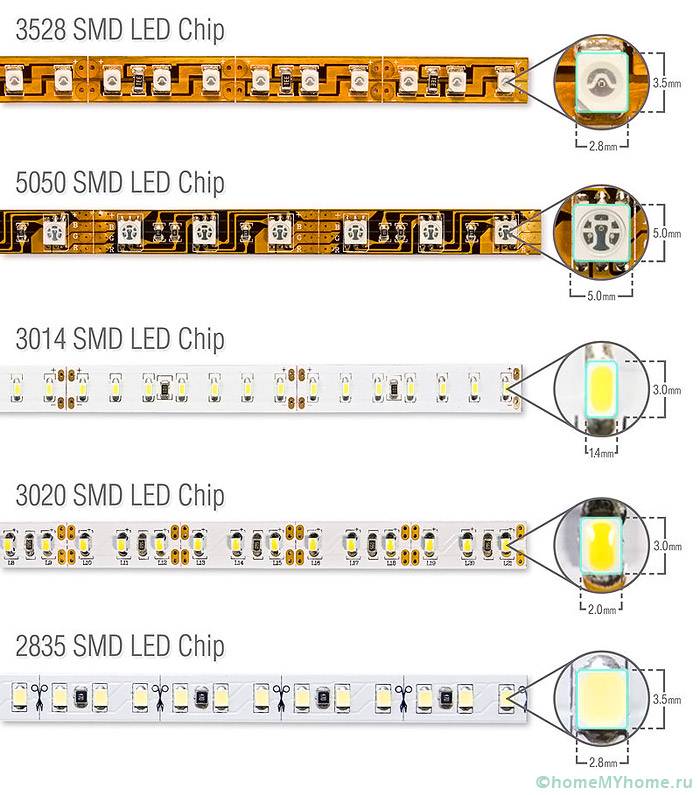

Hovedtyper av SMD LED-striper
Således, hvis det under arbeidet er ment å bruke SMD 3528-produkter med antall 120 dioder per løpemeter og en lengde på 6 m, kan beregningene uttrykkes som følger:
7,2 * 6 = 43,2 watt.
For stabil drift bør imidlertid 30 til 50 prosent av effekten legges til resultatet:
43,2 + 30% = 56,16 W.
Svar: For ovennevnte bakgrunnsbelysning er en adapter med en effekt på minst 60W egnet.
Prosessen med å koble LED-stripen til strømforsyningen
Det er ikke så vanskelig å koble til en strømforsyning for en 12V LED-stripe. Hver terminal har spesielle markeringer ved siden av for å sikre riktig ledning.

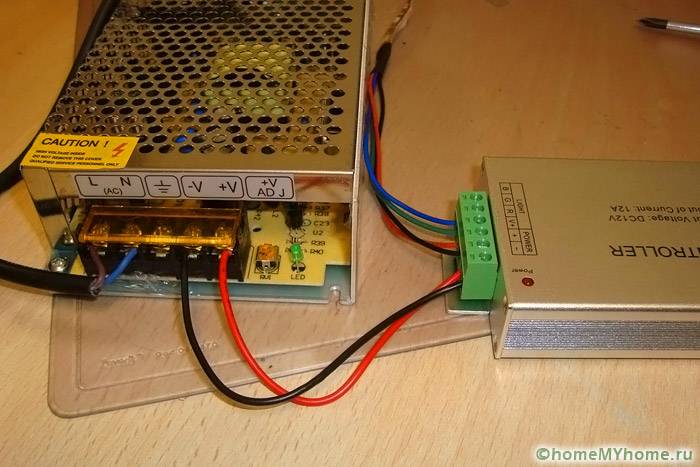

Koble adapteren til flexkortet
Tilkoblingen til 220V nettverket skjer via terminaler som har bokstavene: N - null og L - fase. Jording foregår ved hjelp av terminalene merket med symbolet G. Hvis det ikke er noen i huset, berøres ikke terminalen. Utgangspunktene inneholder følgende bokstaver: + V og –V.

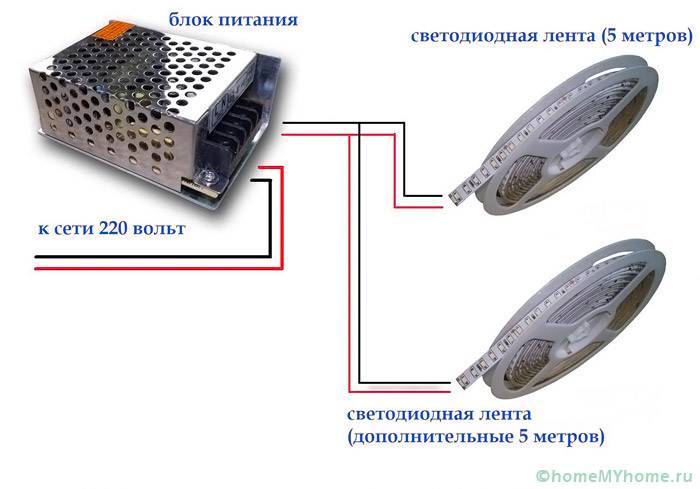

Koblingsskjema for tape og ledninger
Nyttige råd! Etter å ha koblet adapteren til hovednettverket og bakgrunnsbelysningen, utføres isolering av kontaktene av høy kvalitet. Det er bedre å ikke bruke isolasjonsbånd, men et stykke kabelkanal passende størrelse.
Kostnaden for produkter fra pålitelige produsenter
Gjennomsnittsprisen på en strømforsyningsenhet for en 12V LED-stripe kan variere avhengig av produsent og tekniske parametere. Kostnaden kan også påvirkes av versjonen. Tabellen nedenfor lar deg gjøre deg kjent med prisene på påviste produsenter fra Tyskland og Taiwan for produkter av åpen type.
| Produsent | Produsent | Kraft i watt | Pris i rubler |
|---|---|---|---|
 | Gauss (Tyskland) | 60 | 910 |
| 100 | 1300 | ||
| 250 | 2100 | ||
 | Mean Well (Taiwan) | 75 | 1365 |
| 100 | 1515 | ||
| 150 | 2050 |
Selvlaget enhet
Faktisk er det mange strømforsyningskretser for 12v LED-striper, men hovedproblemet ligger i valget av en transformator med den nødvendige strømmen og produksjonen av en likeretter.

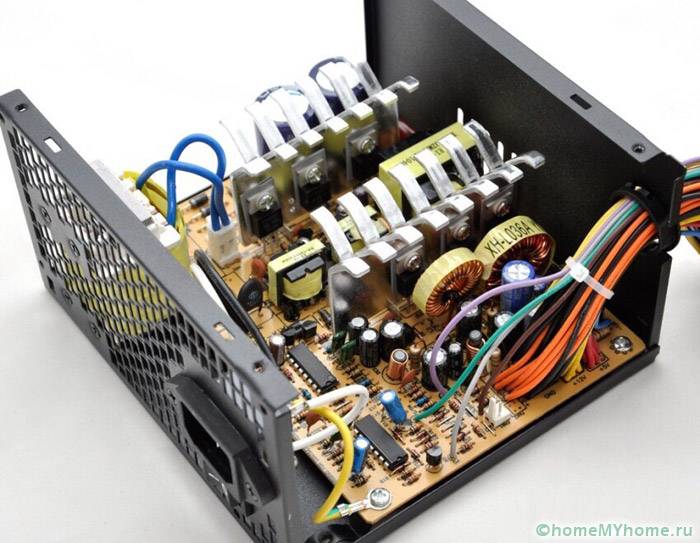

Hvis du fjerner kroppen til det ferdige produktet, kan du se følgende
I denne forbindelse foreslås det å bygge en enhet uten transformator med en slokkende kondensator. Slike strømforsyninger har vært brukt i ganske lang tid i små lamper, bevegelsessensorer og innbruddsalarmer. Enheten vil bruke:
- kondensator;
- filtrering kondensator;
- diode bro;
- Zener diode;
- motstand;
- kondensator shunt;
- strømbrytere.
En grunnleggende monteringsplan vil tillate deg å ordne elementene i ønsket rekkefølge
I den presenterte kretsen tillater reaktansen til kondensatoren som fungerer som en ballast å slukke spenningen uten betydelig varmeutslipp. For sikkerhets skyld shuntes dette elementet med en høyspentmotstand. Diodebroen fungerer som et filter som driver LED-kjeden. Zenerdioden beskytter bakgrunnsbelysningen mot å øke likestrøm.
Ytterligere anbefalinger
Følg retningslinjene nedenfor når du kobler til LED-belysning:
- det tilrådes å ikke koble til seriekassetter med en lengde på mer enn 5 m for å unngå tap av lysstyrke i det endelige segmentet;
- før du kutter det fleksible brettet i stykker, er det nødvendig å koble det i hele sin tilstand til adapteren i flere timer for testing;
- strømforsyninger må ikke bare tilsvare full belastning, men også ha en kraftreserve på 20-30 prosent i gjennomsnitt;
- når du legger båndet på ledende overflater, er det nødvendig å legge et isolerende materiale;
- det er bedre å koble bakgrunnsbelysningen til strømforsyningen og koble segmentene, og deretter fikse det;
- når du fester båndet, bør det ikke være skarpe bøyninger, da dette kan føre til skader på sporene som leder elektrisk strøm;
- når du fester fleksible elementer, fjern beskyttelsesfilmen fra selvklebende laget, og hold deg så fast på overflaten på riktig sted.

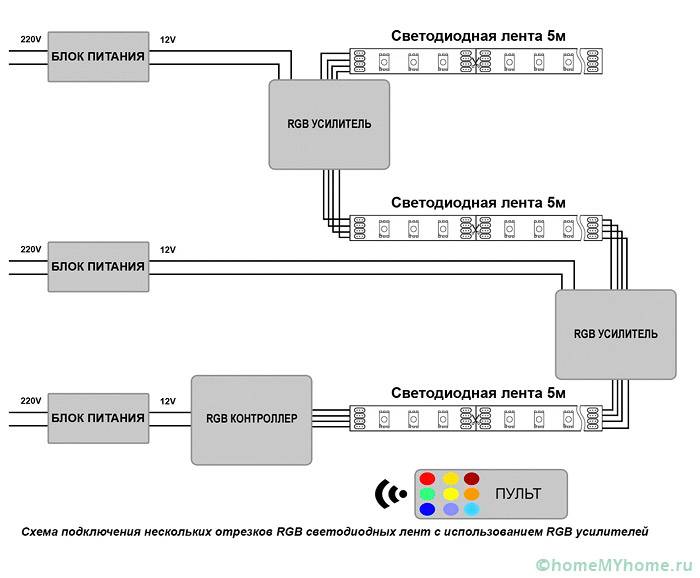

Segmentene er i dette tilfellet koblet til ved hjelp av RGB-forsterkere
Oppsummering
Det er umulig å gjøre uten 12V strømforsyning for LED-stripen når den er koblet til det elektriske nettverket til en boligbygning. Denne enheten må kjøpes i en butikk eller monteres av passende deler. Hovedoppgaven er å redusere spenningen til de nødvendige verdiene.
