Svarīgs elektrotīkla papildinājums ir RCD: kas tas ir?
Ak, gandrīz katra cilvēka viena iezīme ir ekonomika. Turklāt mēs mīlam ietaupīt uz tām lietām, kas nekad nebūs noderīgas ikdienas dzīvē (vismaz visi tā domā). Tas ir tikai šāda veida nieciņš, un mēs to sakārtosim šajā rakstā pēc kauliem. Vai esat kādreiz dzirdējuši saīsinājumu RCD? Kas tas ir, jūs uzzināsiet, izlasot recenziju līdz beigām. Īsāk sakot, es vēlētos piebilst, ka šī ierīce spēj aizsargāt mājokļus un visus tā iedzīvotājus no ārkārtas situācijām, kas saistītas ar elektrību.
Drošas mājas
Raksta saturs
- 1 RCD darbības princips: kas tas ir?
- 2 RCD vai diferenciālis: kā atšķirt un ko izvēlēties?
- 3 Iespējas RCD savienošanai ar vienfāzes tīklu ar zemējumu un bez tā
- 4 Izmantojot filtrus, kas savienoti pārī ar RCD
- 5 Savienojuma procesa laikā bieži sastopamās kļūdas
- 6 Trīsfāžu strāvas noplūdes aizsardzības ierīce
- 7 Apkoposim to
- 8 Video: RCD savienojuma shēma
RCD darbības princips: kas tas ir?
Atšifrējis RCD, mēs uzzinām, ka šī ir atlikušās strāvas ierīce, kuru vairāk nekā divpadsmit gadus inženieri ir centušies pilnveidot un pēc iespējas asināt mājsaimniecības vajadzībām. Tātad viss sākās 1950. gadā. Šajā laikā tika publicēts PUE (elektroinstalācijas noteikumi) pirmais izdevums. Protams, tajā laikā nebija strīdu par aizsardzību pret pašreizējo noplūdi, bet tuvāk 80. gadiem viss mainījās. Noteikumi nekad neļāva uzstādīt RCD mājsaimniecības tīklos, jo ierīces sastāvdaļas neļāva noķert zemu strāvu elektroenerģijas pārtraukumus (atšķirībā no lielajiem uzņēmumiem). Bet izstrādātāju neatlaidība un jaunās tehnoloģijas deva oficiālu sākumu šāda veida ierīcēm, kas atspoguļojas PUE septītajā nodaļā.

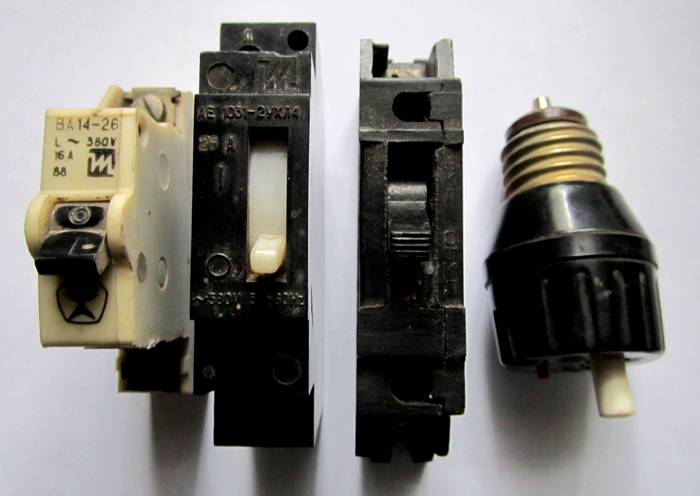

Pirmās ierīces
RCD būtība
Strāva, kas iekļūst dzīvoklī no tīkla, plūst caur fāzes vadu, ņemot vērā visu ierīču slodzi. Sasniedzot gala punktu, tas iet atpakaļ pa nulles kabeli. Vērtībām pie ieejas telpu tīklā un pie izejas jābūt vienādām. Ja ienākošais indikators ir lielāks nekā izejošais, tas nozīmē, ka kaut kur elektroinstalācijā ir noplūde, kas var izraisīt ugunsgrēku. Lai izvairītos no šādiem gadījumiem, tiek uzstādīts RCD.Tās galvenais mērķis ir panākt jebkādas izmaiņas elektrotīklā un ārkārtas izslēgšanu sprieguma pārsprieguma gadījumā.

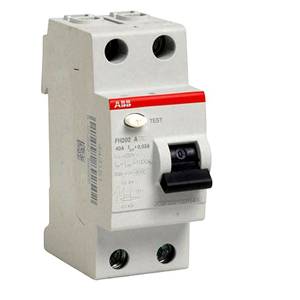

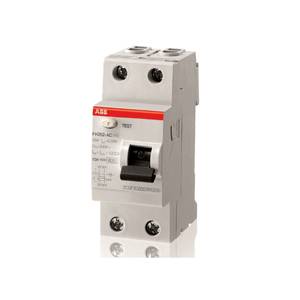

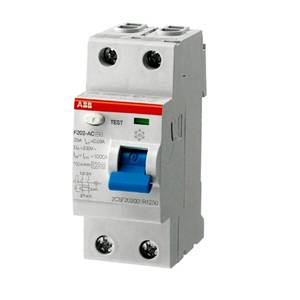

RCD izskats

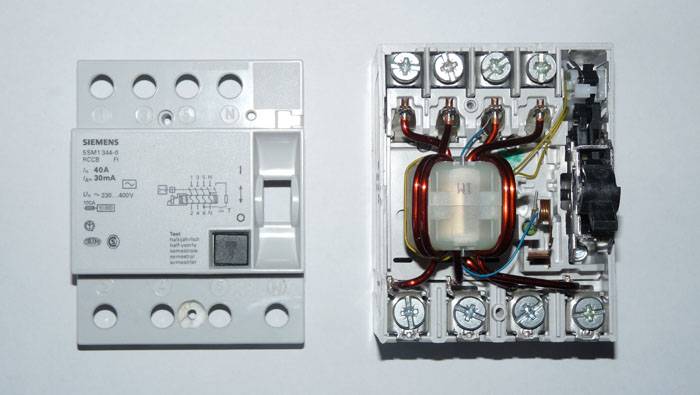

RCD no iekšpuses
Ierīce sastāv no vienkāršiem elementiem:
- Diferenciāls transformators (vai nulles secības ierīce), kuram ir trīs tinumi. Pirmais un otrais ir slēgts nulles stāvoklī un fāzē. Trešais ir savienots ar mobilo sprūdu, kas izgatavots no releja vai elektronikas.
Aizsardzības transformators
- Sprūda ir slēgta strāvas piedziņas blokā un kontaktu grupā.
Kontakta mezgls
- Pārbaudes poga. Kalpo izmēģinājuma tīkla atvienošanai (ar tās palīdzību viņi pārbauda aizsargierīces darbību).
Pārbaudes pogas izskats
Mašīnas piemērs
RCD ir uzstādīts pie tīkla ieejas telpā, caur to strāva ienāk un iziet atpakaļ. Šis process ietver primāro un sekundāro tinumu, pirmais iet caur sevi ienākošo strāvu, bet otrais - izejošo. Tīkla normālas darbības laikā spēki ir vienādi un magnētiskais lauks transformatora iekšpusē ir nulle, jo strāva pārvietojas pa tinumiem dažādos virzienos. Šajā režīmā RCD ir neaktīvs. Tagad iedomājieties, ka kaut kur elektroinstalācijā ir atsegts vads un strāva noplūst zemē. Tāpēc izejas spriegums mainās, un abu tinumu pretestības spēki nav vienādi. Pārmērīga strāva nonāk trešajā spolē, kas iedarbina barošanas mehānismu, kas izslēdz visu elektrību dzīvoklī. Bet tas nenotiek uzreiz, jo nelieliem sprieguma pārspriegumiem ir rezerve, lai nenotiktu viltus trauksme.

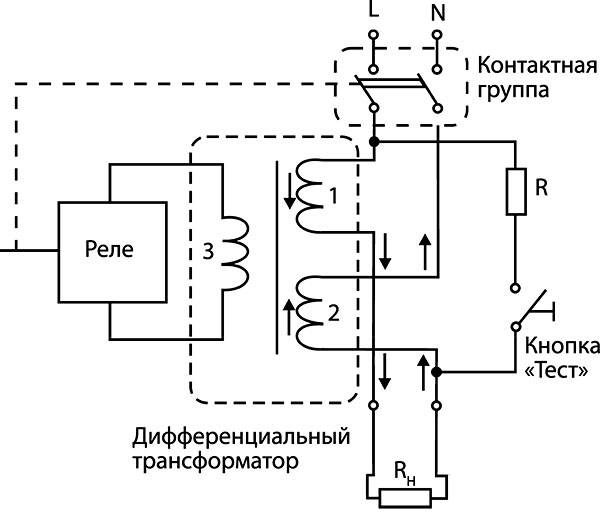

RCD darbības shēma
Piezīme! Eksperti kategoriski neiesaka uzstādīt aizsardzību dzīvokļos ar vecām elektroinstalācijām, apgalvojot, ka vadi laika gaitā ir nolietojušies un var radīt noplūdi. Šajā gadījumā ierīce traucēs tīklu darbību. Bet viss ir tieši pretējs, jo šādā veidā jūs varat noteikt vadu sadalījuma klātbūtni.
Saistītais raksts:
Kā izvēlēties 220V sprieguma stabilizatoru savai mājai. Jūs esat iepazinies ar strāvas padeves pārtraukumu problēmu, kas izpaužas kā gaismas mirgošana. Šajā rakstā mēs runāsim par to, kā izvēlēties pareizo sprieguma regulatoru 220v savai mājai, lai vienreiz un uz visiem laikiem aizmirstu par šo problēmu?
RCD vai diferenciālis: kā atšķirt un ko izvēlēties?
Abas ierīces ir ļoti līdzīgas viena otrai, bet, ja jūs rakt dziļāk, tad viss nostājas savās vietās. Apskatīsim, kā darbojas RCD un diferenciālās mašīnas. Atšķirība ir diezgan ievērojama.

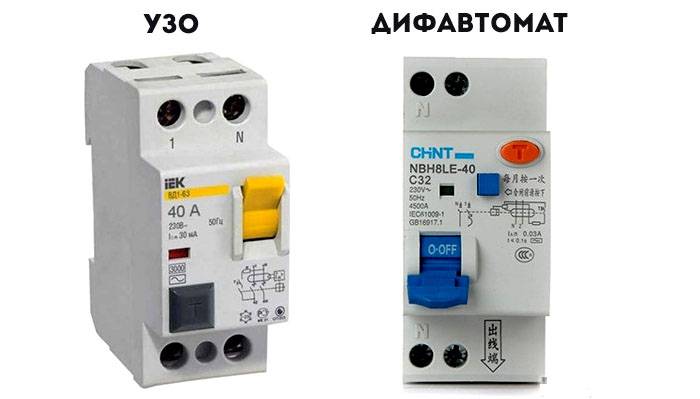

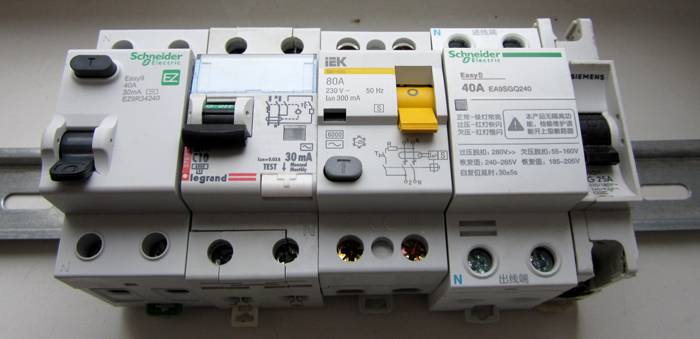

Atšķirības starp difavtomātu un RCD
Atšķirības darbā
- UZО - darbojas tikai strāvas noplūdes gadījumā, lai izvairītos no uguns un pasargātu cilvēku no elektriskās strāvas trieciena. Īssavienojuma vai pārmērīgas tīkla slodzes gadījumā ierīce nereaģēs.

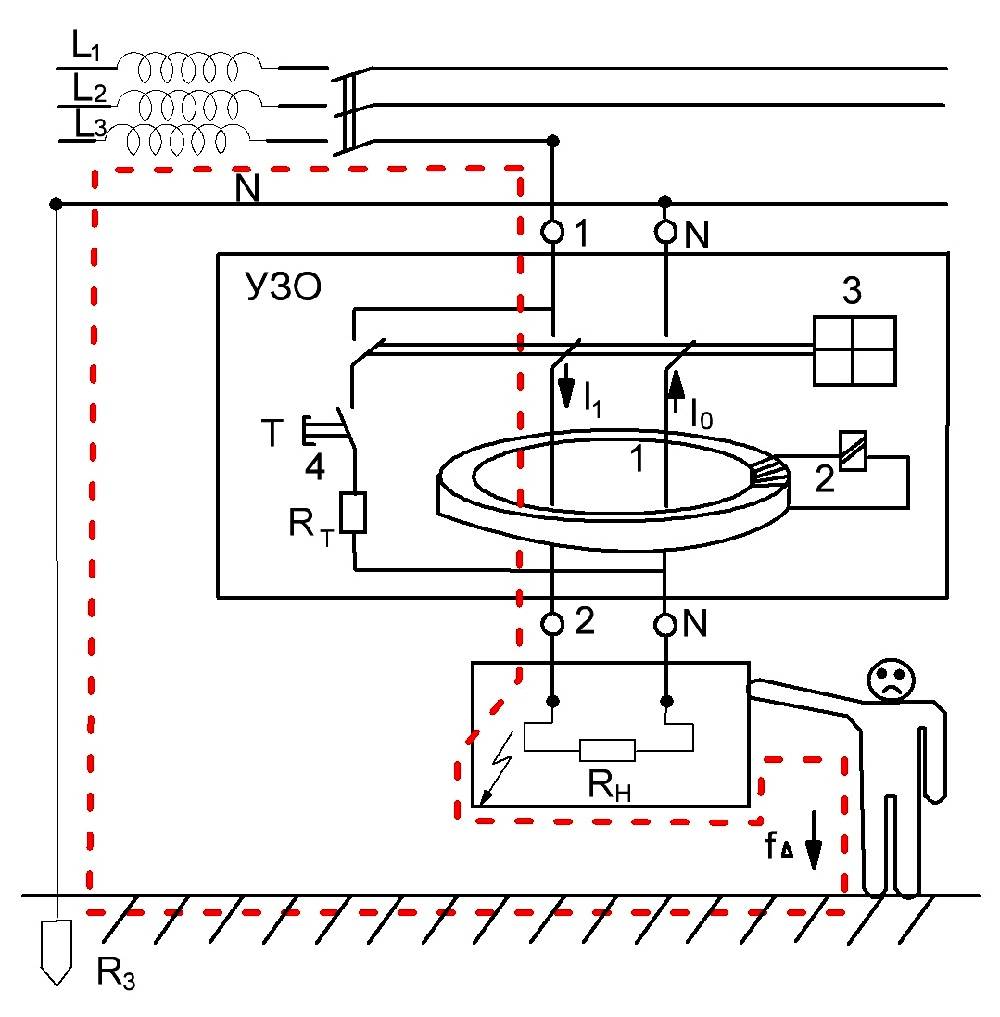

Iedarbināšanas ķēde

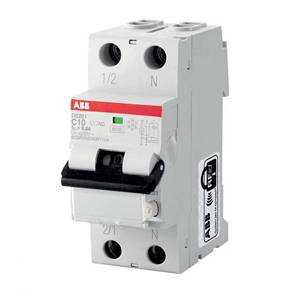

- Diferenciālā automātiskā mašīna - darbojas ar jebkādām elektroinstalācijas kļūdām, īssavienojumu, lielu slodzi, noplūdi, vadu pārkaršanu.
Ķēde, kad tiek iedarbināts TPIF
Savienojuma funkcijas
- Aizsardzības ierīcei jābūt savienotai paralēli ar standarta automātiskajiem slēdžiem. Ir nepieciešams, lai viņi vienmēr strādā pāri, jo viens otru papildina ar nepieciešamajām īpašībām.

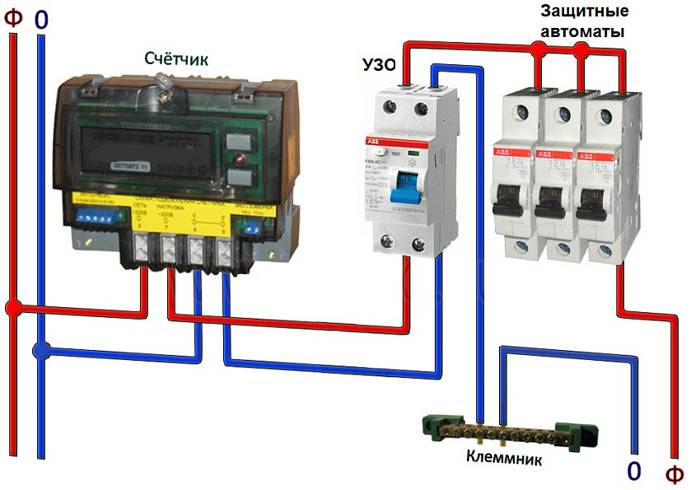

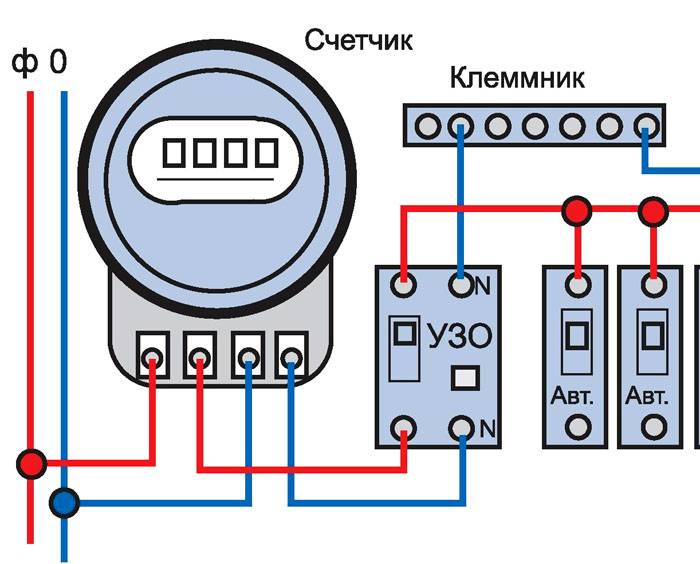

RCD un mašīnas savienojuma shēma

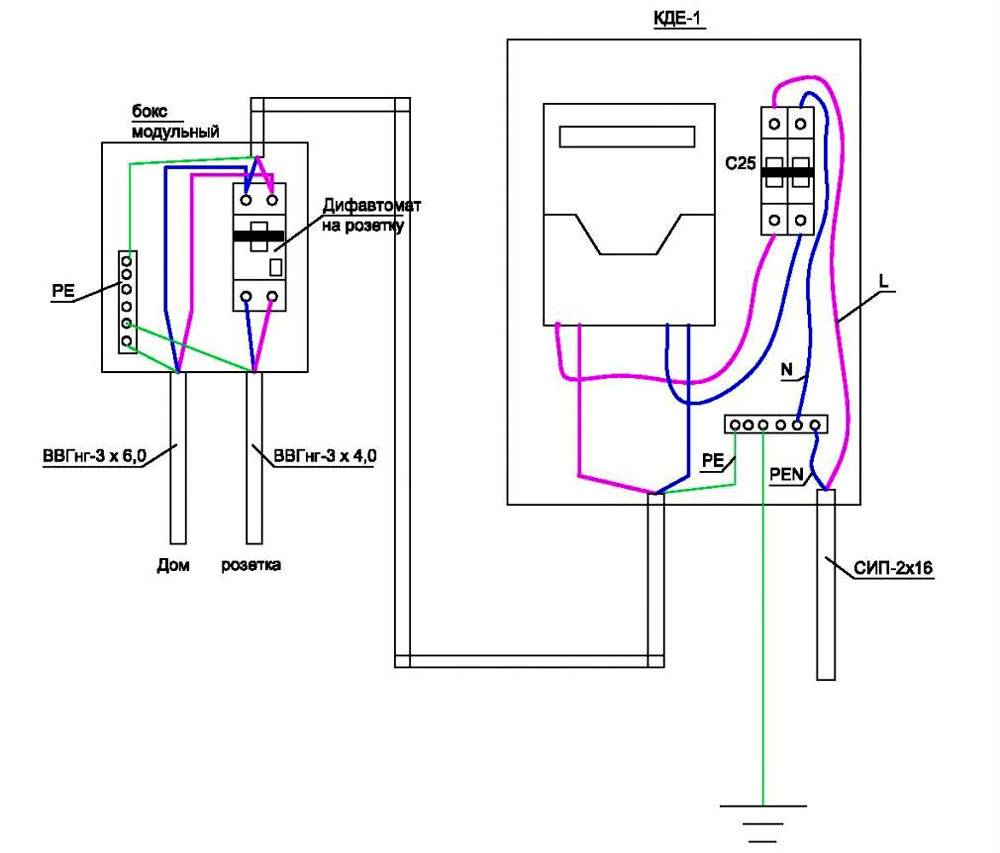

Kā izveidot savienojumu ar WPPT Tagad jūs zināt, kā RCD atšķiras no diferenciālās mašīnas. 1. tabula. Vidējās cenas vienfāzes ierīcēm Standarta vienfāzes elektroinstalācijas shēma Iepriekš attēlā parādīta standarta ķēde RCD savienošanai dzīvoklī, kuru iezemē stacionāra ķēde. Ierīce avarē pēc iespējas tuvāk skaitītājam, bet pēc galvenās mašīnas. Diagramma arī parāda, ka TN-C sistēmā (tā ir vecā elektrotīkla elektroinstalācija) ir aizliegts ieslēgt vispārējo aizsargierīci. Ja ir nepieciešams ievietot RCD vecajā sistēmā, tad tā vieta ir aiz sekundārajām mašīnām, kas iet uz atsevišķām ierīcēm. Šādu ierīču maksimālā strāva tiek uzņemta par pāris pakāpieniem lielāka nekā mašīnai, aiz kuras tā stāv. Kad dzīvoklī nav zemes, tad ierīces pievienošanas iespēja ir šāda RCD pievienošana kontaktligzdai Vadus drīkst savienot tikai tādā secībā, kā parādīts iepriekš redzamajā attēlā. Dažu sadzīves un digitālo ierīču traucējumi var traucēt visas sistēmas normālu darbību. Magnētiskie filtru gredzeni, kas nonāk radītajos traucējumos, nonāk tiem, pirms tie nonāk aizsargierīcē. Ir divas montāžas iespējas. Apbruņotais filtrs Filtrs ir pielodēts tieši atvienošanas ierīces korpusā. Darbu veic tikai profesionāls elektriķis. Gatavs filtrs Šis gredzenu komplekts vienkārši paslīd uz strāvas kabeļa tūlīt pēc atstāšanas no kastes. Lai izvairītos no kļūdām, jums jāzina, kas ir RCD. Šī ierīce darbojas tāpat kā vienfāzes ierīce. Atšķirība ir tāda, ka pirmajam ir divi vadi tinumam, bet otrajam ir četri.Zemāk ir pievienota trīsfāžu savienojuma shēma. Trīsfāžu RCD savienojuma shēma Detalizēts darbības princips ir aprakstīts šajā video: Vienkārši ir nepieņemami atstāt novārtā savu drošību, nežēlot sevi, žēlot savu īpašumu. Elektriskā drošība ir ļoti svarīga, it īpaši mūsu laikā, kad mājsaimniecības ierīču skaits ir ļoti liels. Jums ir jāievieto RCD bez vilcināšanās, jo latenti draudi jūsu sienās var rasties jebkurā brīdī.
Ko izvēlēties?
Piezīme! Aizsardzības ierīces izmaksas ir daudz zemākas nekā daudzu diferenciālo automātisko slēdžu uzstādīšana. Bet otrais ir lētāks nekā RCD + automātiskā mašīna. Izvēle ir tava.

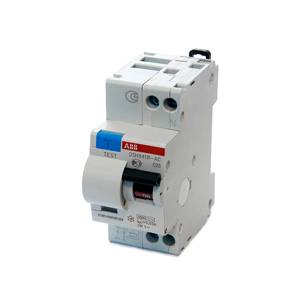

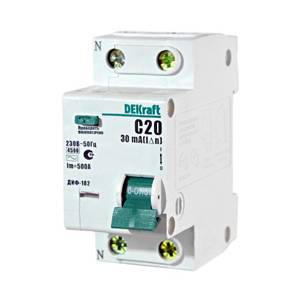

Klase RCD attēls RCD Difautomats attēls Difautomāts Cena ekonomiku
FH-202 AC-25
AR DIF-102 DEKraft 1500/700 berzēt. vidēji
F-202 AC-16
DSH-941R C6 RUB 2500/2700 piemaksa
F-202 AC-40
DS-201 C25 4000/4800 berzēt. Iespējas RCD savienošanai ar vienfāzes tīklu ar zemējumu un bez tā
Un ja nav zemējuma?

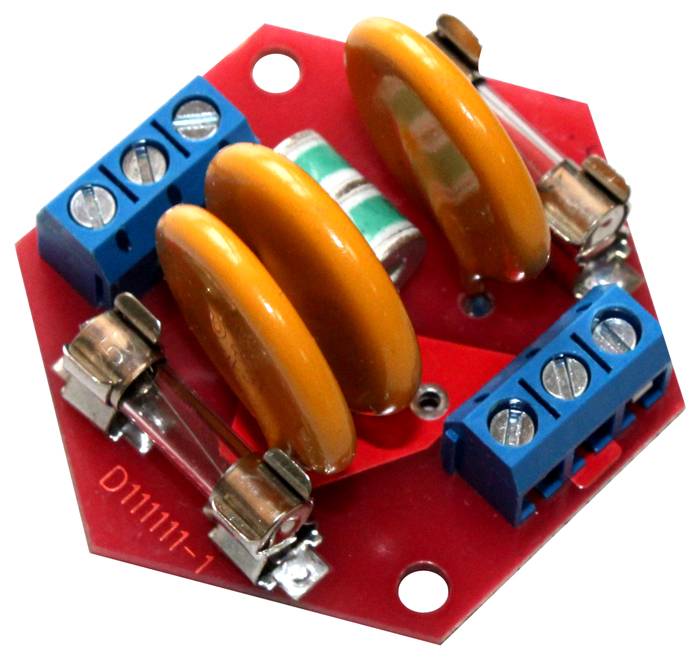

Izmantojot filtrus, kas savienoti pārī ar RCD
Savienojuma procesa laikā bieži sastopamās kļūdas

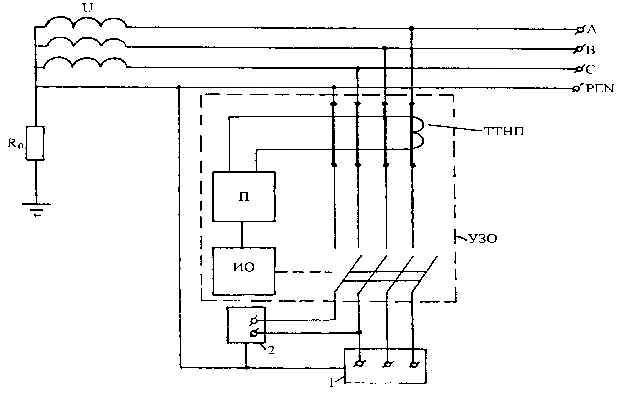

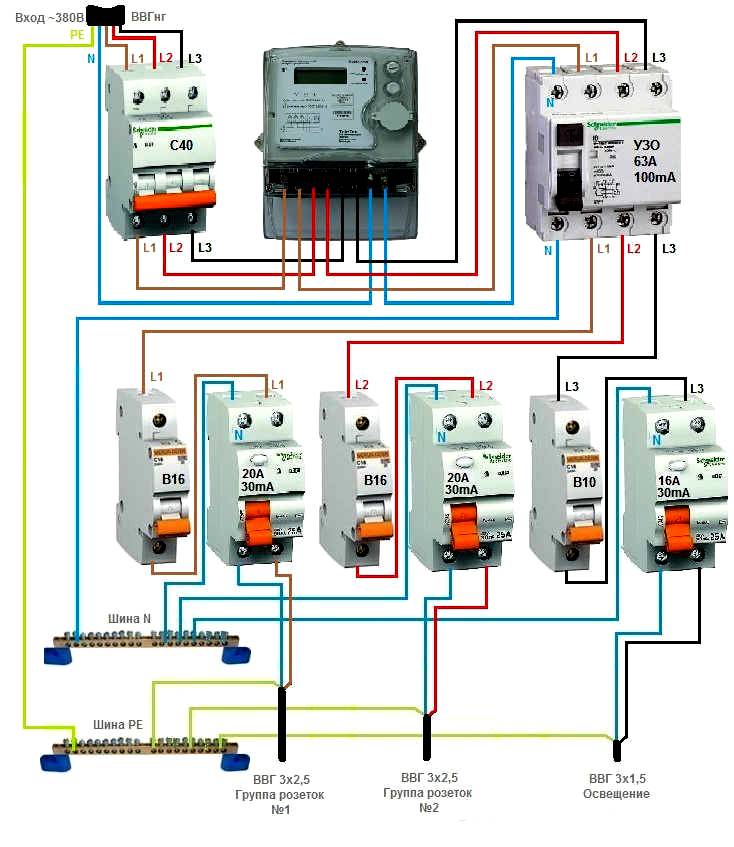

Trīsfāžu strāvas noplūdes aizsardzības ierīce
Apkoposim to
Video: RCD savienojuma shēma
