Rostwerk: kas tas ir, tā veidi un mērķis

Pirms mājas celtniecības un lēmuma pieņemšanas par pamatu izveidošanu - kolonnu vai pāļu, iesācēju celtnieki saskaras ar tādu jēdzienu kā grillage. Zemāk mēs apsvērsim, kas ir grillage, un tā nepieciešamību celt ēkas pamatus.

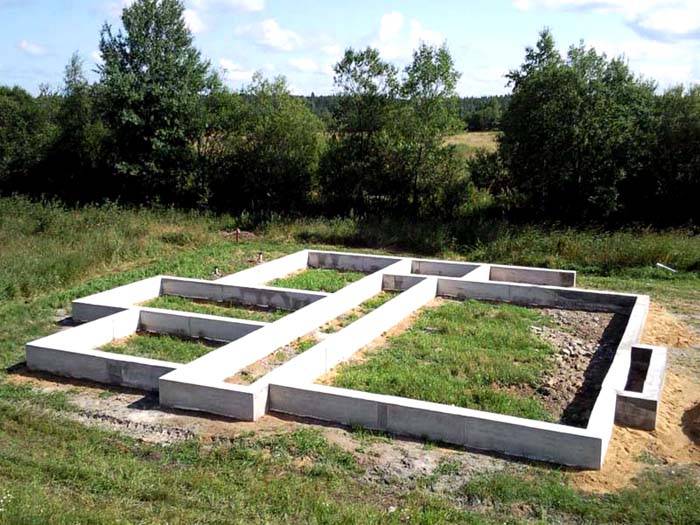

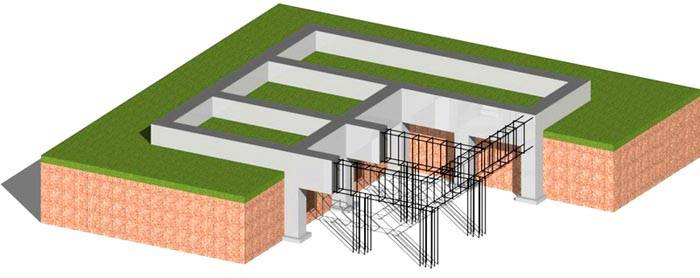

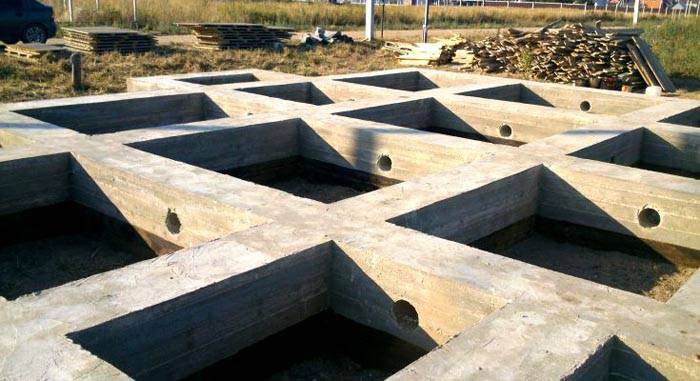

Monolītās struktūras vispārējs skats

Rostwerk - kas tas ir?

Grils ir horizontāli izvietots konstrukcijas pāļu pamatnes elements (sava ​​veida josta vai spilvens), kas uzņem visu ēkas slodzi un, vienmērīgi sadalot to, pārnes to uz atbalsta kolonnām. To panāk, sasienot pāļus vienotā struktūrā. Tā kā restes uz pāļu pamatnes palielina ēkas izturību, ir nepieciešams nodrošināt pietiekamu stingrību visiem savienojumiem.

Šādas ēkas pamatnes priekšrocība ir tā izturība, izturība un iespēja uzstādīt smilšainās un mālainajās augsnēs, kā arī uz smiltīm. Turklāt, ņemot vērā nenozīmīgo sagatavošanās darbu apjomu un izmantoto betona risinājumu, šāda mājas pamatnes konstrukcija tiek uzskatīta par lētāku iespēju salīdzinājumā ar cita veida pamatiem.

Lai labāk saprastu, kas ir grillage, jums jāzina tā klasifikācija šādos veidos:

Pēc atrašanās vietas:

Sekla grillage

Sekcijas skats uz padziļinātu restīti

Piekāršanas veids

Ar konstruktīvu lēmumu:

Tas izskatās kā cieta dzelzsbetona josta

Saliekamā metāla konstrukcija

Saliekamās monolītās restes

Nodarbojoties ar to, ka tas ir grillage pamats, ir vērts apsvērt arī struktūrā izmantotos materiālus.

Izmantotie materiāli

Ēku strukturālās iezīmes un radīto slodžu lielums nosaka materiālu izmantošanu režģu izveidošanai:

Pāļu pamati ar monolītiem restēm

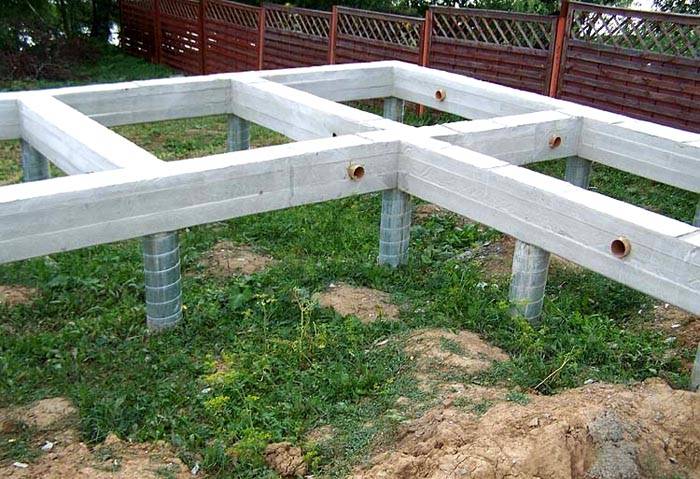

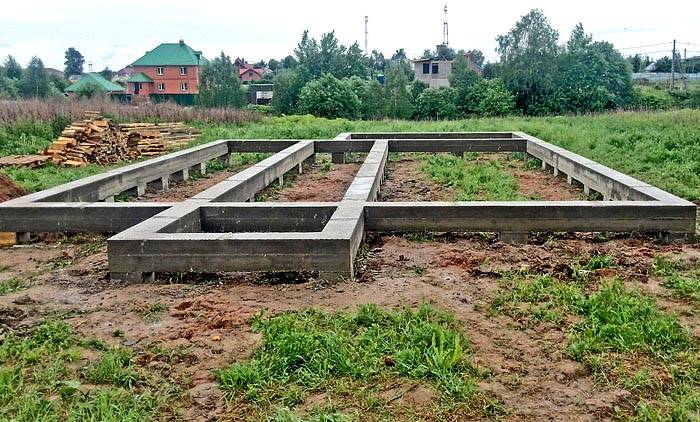

Dzelzsbetona lentei ir augsta stabilitāte, stingrība, uzticamība, izturība un tā var izturēt lielas slodzes. Šīs īpašības ir kļuvušas par iemeslu plašu pāļu restu ar monolītu pārklāšanos izmantošanai. Konstrukcija sastāv no dzelzs armatūras, kas palielina pamatnes izturības īpašības, un betona. Monolīta režģa stiprināšanu uz pāļiem var veikt ar viesnīcas stieņiem, kas piestiprināti plakanā rāmī, vai ar tilpuma rāmjiem.

Dzelzsbetona piekārta tipa reste

Betona restes pēc struktūras ir līdzīgas dzelzsbetona jostām, atšķirība ir tikai armatūras trūkums pirmās konstrukcijā. Visa slodze tiek nolikta un sadalīta ar betonu. Grila betona pamatu pāļu galvām jābūt padziļinātām par 100 mm. Šādas jostas tiek izmantotas tikai vienstāvu ēku celtniecībā.

Kokmateriālu struktūras

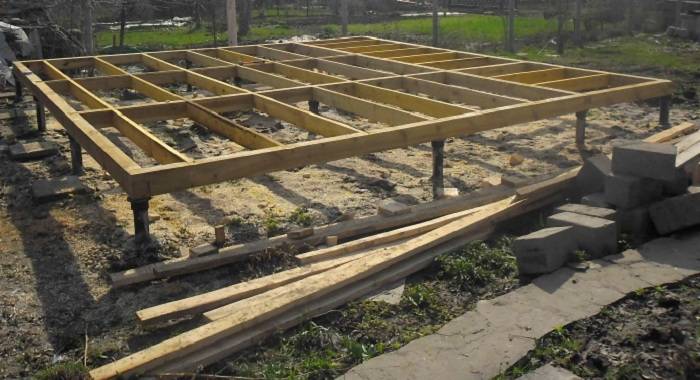

Koka konstrukciju galvenokārt izmanto zāģmateriālu māju celtniecībā. Koka režģa ieklāšana uz kolonnu pamatnes tiek veikta uz īpašas hidroizolācijas paliktņa, kas izgatavota no jumta filcēm vai jumta filca. Tāpat, lai izslēgtu priekšlaicīgu koksnes bojājumu, konstrukcija jāapstrādā ar īpašām bioprotektīvām impregnācijām. Kokmateriālu piestiprināšana pie pāļiem tiek veikta ar kronšteinu vai skrūvju palīdzību.

Koka režģa konstrukcija

Kokmateriālu jostas organizēšanai ir divas iespējas:

Video: ierīces grillage koka mājai

Metāla josta pamatnei

Metāla latojums ir izgatavots no kanāla, I sijas vai kvadrātveida profila, un tam ir augsta izturība un stingrība. Parasti šo konstrukciju izmanto, būvējot pāļu skrūvju pamatnes vienstāvu mājas. Kanāls ir uzstādīts uz balstu galvas un fiksēts ar metināšanas savienojuma palīdzību.

Metāla restes uz betona kolonnām

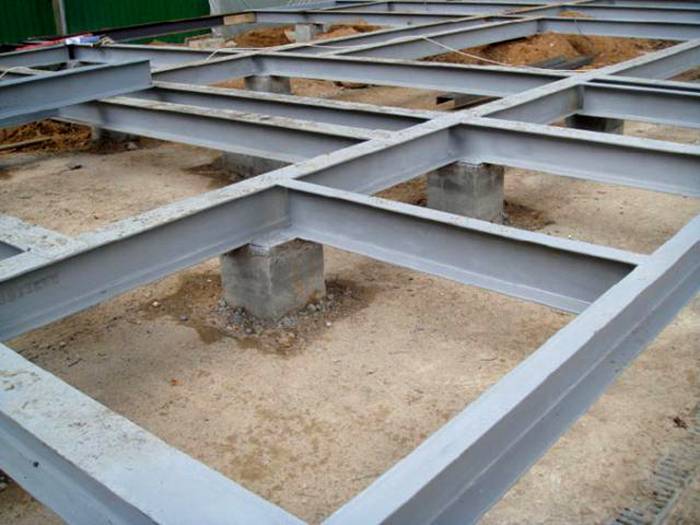

Metāla josta galvenokārt tiek izmantota piekārtajā versijā. Tomēr pēdējos gados šādus dizainus izmanto ļoti reti, jo materiāla smaguma dēļ ir jāpiesaista īpašs aprīkojums, kas ir ekonomiski neizdevīgs. Turklāt metāls ir pakļauts kodīgu procesu riskam.

Grilēšanas veidu veidi un mērķis

Grilēšanas struktūras atšķiras pēc veida un mērķa. Izvēloties nepieciešamo dizainu, tiek ņemti vērā daudzi faktori.

Sloksnes pamati ar restēm

Ēkām pāļu pamati ar lentveida restēm ir diezgan spēcīgs un uzticams atbalsts, kura būvniecībai tiek izmantotas divas tehnoloģijas. Vienu no tiem izmanto, sakārtojot pamatus virs zemes līmeņa, bet otro - režģa struktūras izveidošanas stadijā, kas aizņem daļu no slodzes.

Sekciju sloksnes pamats ar restēm

Slokšņu pamats ir labākais variants, lai sakārtotu pamatu nogāzēs un apgabalos ar sarežģītu reljefu, jo tas neprasa sarežģītus sagatavošanas darbus vietas plānošanai, iesaistot īpašu aprīkojumu. Šis dizains ir lieliski piemērots konstrukciju izgatavošanai no viegliem materiāliem.

Mājas celtniecības laikā ir nepieciešams izmantot lentveida pamatu:

Sakārtojot pamatu, jums tas ir rūpīgi aprēķiniet pāļu skaitu un piķi lentes restē, kā arī tā biezums un citi parametri.

Par žogu

Žogu režģa ierīce ir nepieciešama, lai pilnībā aizsargātu konstrukciju, ko žoga plakne nevar nodrošināt. Josta izveide ir saistīta ne tikai ar ārēju faktoru nodrošināšanu, bet arī tāpēc, ka, piemēram, mājdzīvnieki nevar izkļūt no vietnes. Iemesli var būt jebkādi, taču veiktspējai vienmēr jābūt augstas kvalitātes, lai nodrošinātu konstrukcijas izturību un izturību.

Žoga grillage

Principā grils zem žoga praktiski neatšķiras no jostas, ko izmanto māju pamatu sakārtošanā. Tas izmanto to pašu konstrukciju, celtniecības materiālus un veic līdzīgas funkcijas.

Pāļu pamatiem

Kolonnu pamatu ar restēm nepieciešamību tieši nosaka ēkas īpašā struktūra, svars un konstrukcijas rāmja stingrība. Lai nepieļautu balstu kolonnu sabrukšanu, tām ir jāuzliek monolīta dzelzsbetona, metāla vai pat koka josta.

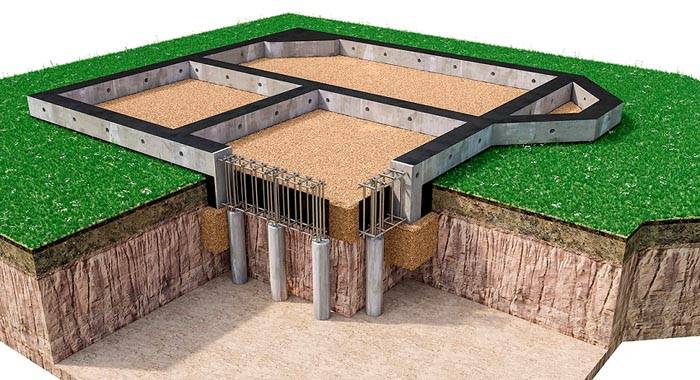

Pāļu pamats ar grilu

Būvniecībā tiek izmantotas vairākas ēku pāļu pamatu shēmas:

Pāļu grila pamati

Grilēšanas tehnoloģija ar garlaicīgām pāļiem

Uzstādot ēkas nelīdzenā reljefā, nogāzēs un nestabilās augsnēs, pamatu ierīkošana ar restēm uz urbtajām pāļiem ir obligāta. Šīs struktūras ir labākais variants gan mazu māju, gan vidēja lieluma kapitāla struktūru būvniecībai. Urbtu pamatu ar restēm nestspēja ir augstāka nekā monolītajām un lentveida pamatnēm, un tie ir lētāki.

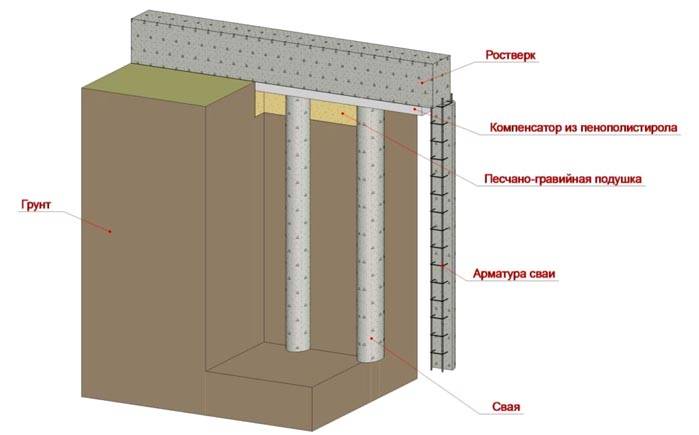

Sekcijas grillage ar urbtām kolonnām

Garlaicīgi pāļi, kas spēj izturēt aptuveni 1500 kg lielu slodzi. Vidēja lieluma konstrukcijas būvniecībai jums būs nepieciešami vairāki desmiti kolonnu, kuru diametrs var sasniegt 150 cm un garums līdz 40 m.

Lai aprīkotu ēkas pamatu, nav nepieciešami lieli zemes darbi. Katra kaudze ir hidroizolēta ar diviem jumta filca vai jumta filca slāņiem un piestiprināta bez sala augsnes slānī. Hidroizolācija aizsargā betonu no iznīcināšanas un samazina augsnes spiedienu uz balstiem.

Pamatnes priekšrocības uz urbtiem balstiem:

Uzstādīto pīlāru augšdaļas tiek nogrieztas vienā līmenī, pēc kura tos apvieno kopēja josta. Grila režģis uz urbtajām pāļiem ļauj vienmērīgi sadalīt slodzi, ko konstrukcijas svars rada visā ēkas pamatnē. Pāļu-grila pamatu ierīci var redzēt zemāk esošajā video:

Šī dizaina trūkums ir fakts, ka starp grīdu un zemi brīvas vietas dēļ urbtais pamats ar restēm ir jāizolē. Tas rada papildu darbaspēka un materiālu izmaksas.

Grils uz skrūvpāļiem

Pamatu priekšrocība uz skrūvpāļiem ir tā, ka tiem nav nepieciešams uzstādīt rakšanas darbus, un tos parasti izmanto māla un grunts augsnēs. Pēc balstu uzstādīšanas to galvas sagriež vienā līmenī un tiek uzstādīta režģa josta.

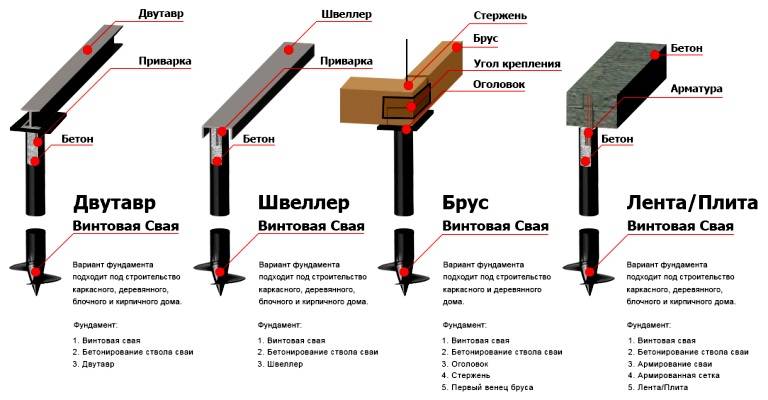

Grilēšanas veidi uz skrūvpāļiem

Monolītā dzelzsbetona un betona konstrukcijas skrūvju pāļiem ir ārkārtīgi reti, jo šāda veida balsti tiek izmantoti vieglu konstrukciju būvniecībai. Visbiežāk pāļu skrūvju reste ir izgatavota no metāla stūra vai kanāla.

Pirms restīšu uzstādīšanas uz galvām skrūvpāļi, pie tām tiek metinātas metāla platformas, kuru izmēram vajadzētu ļaut izlabot balstu aksiālo nobīdi.Tālāk visas pāļi ir sasieti ar kanālu vai stūri, kā rezultātā tiek izveidota spēcīga un uzticama struktūra.

Galvenie izmēri un izmēri

Lai izveidotu spēcīgu un izturīgu pamatu, ir jāveic pareizi aprēķini. Izmantotās restes formu un izmērus nosaka uzceltās ēkas konstrukcijas īpatnības, slodze uz pamatu, pāļu skaits un izvietojums.

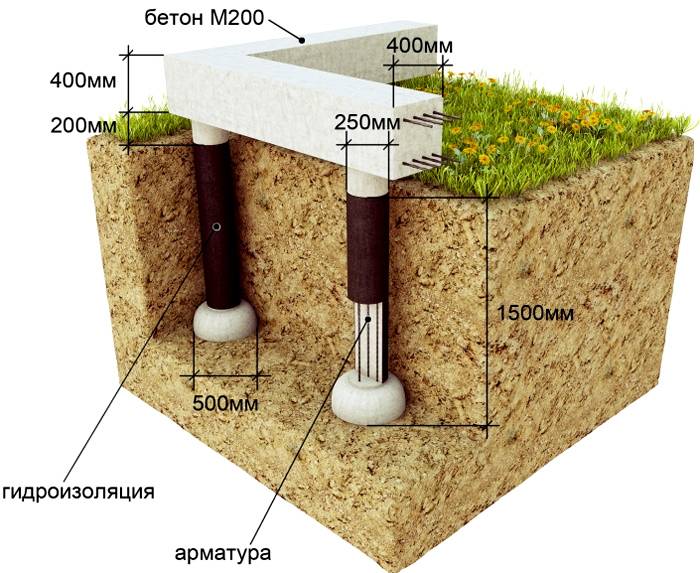

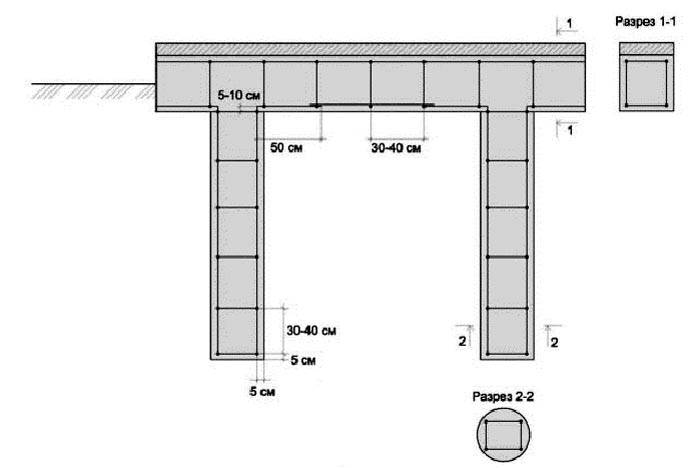

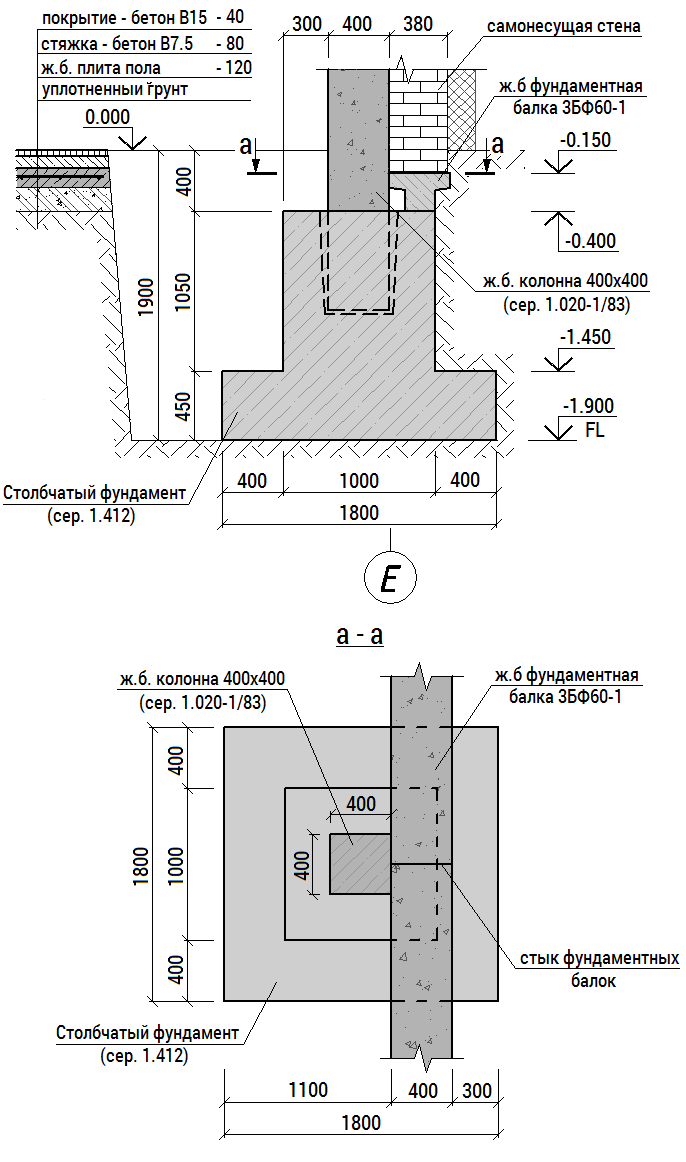

Pāļu pamatnes šķērsgriezuma skats

Tiek izveidota grillage, kā arī sloksnes pamatnes konstrukcija. Pāļu pamatu restu augstums tieši atkarīgs no līmeņa, līdz kuram konstrukcija jāpaceļ no zemes, kā arī no tā svara. Jūs varat patstāvīgi veikt struktūras aprēķinu, pamatojoties uz zemi vai nedaudz padziļinātu. Piekaramās jostas ierīces gadījumā labāk uzticēt aprēķinus speciālistiem, jo ​​neprofesionāļiem tie ir ļoti grūti.

Izmantojot formulu, jūs varat patstāvīgi aprēķināt pāļu pamatu restes izmērus B = M / (L × R)kur:

Stiprinoša rāmja restīte

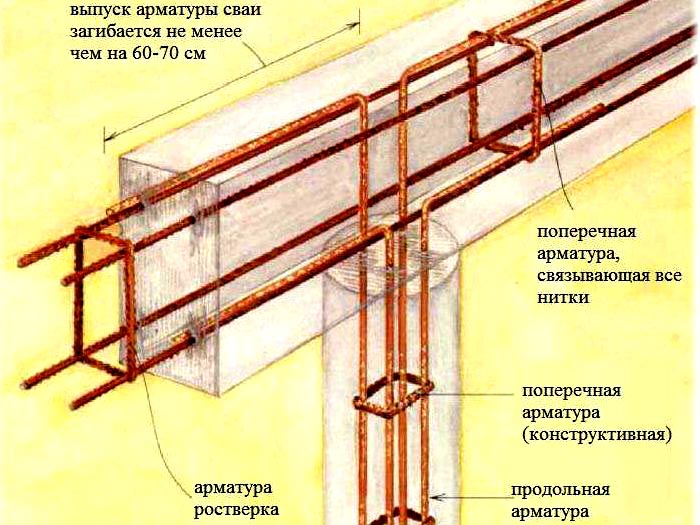

Stiprinājuma sprosti jostām uz pāļu pamatnes tiek veidoti tāpat kā konstrukcijai uz lentes pamatnes. Struktūrā ir nepieciešams veikt garenisko (darba), horizontālo un vertikālo šķērsvirziena stiegrojumu. Gareniskās stiegrojuma kopējai daļai jābūt vismaz 0,1% no jostas daļas. Lai izvēlētos katra stieņa šķērsgriezumu un to pāra skaitli, tiek izmantots stiegrojuma sortiments.

Tērauda stiegrojuma diapazons

Galvenie pāļu restu ražotāji un standarta sērijas

Privātām vai mazām ēkām režģa jostas varat izgatavot pats tieši būvlaukumā, bet, uzceļot rūpniecības ēkas, daudzstāvu ēkas utt. izmantojiet rūpnīcā izgatavotus dizainus. Starp galvenajiem dzelzsbetona restu ražotājiem no 35 tonnām var izdalīt šādus uzņēmumus:

Nosaukums, kas apzīmē pāļu pamatu tipiskās restes, ietver obligātos burtu indeksus RS un RB un sērijas numurus. Uz kvadrātveida balstiem tiek izmantoti marķējumi РС1 - РС5, bet taisnstūra pāļiem - RB marķējums.

Pāļu režģa projektēšanas un aprēķināšanas pamatnoteikumi

Veidojot pāļu-grila pamatu, ir jāzina pamatprasības grilēšanai un jāveic visas struktūras kompetenti aprēķini. Ir nepieciešams arī režģu izpildes shēma, uz kuras ir norādīti visi galvenie konstrukcijas elementi. Svarīgs punkts ēkas pamatnes projektēšanā ir precīzs nepieciešamā balstu skaita aprēķins katram konkrētam konstrukcijas veidam. Aprēķins ir balstīts uz kopējo konstrukcijas svaru un augsnes nestspēju. Mājas masa ir jāsadala ar augsnes nestspēju un, mēs iegūstam projektētās pamatnes laukuma vērtību. Lai noteiktu drošības koeficientu, pamatu laukums jāpalielina par 30%. Lai aprēķinātu nepieciešamo atbalsta kolonnu skaitu, pamatplatība ir jāsadala ar katras kaudzes tilpumu, vienlaikus izpildot šādus nosacījumus:

Pāļa savienojums ar jostu var būt stingrs vai brīvs. Brīva savienojuma gadījumā balstu galvas nonāk grilā līdz 50-100 mm dziļumam. Šis stiprinājuma veids ir piemērots centrāli noslogotām atbalsta kolonnām.

Grila stiprināšana pie kaudzes

Ar stingru savienojumu pāļu galva saplīst, un armatūra tiek pakļauta, pēc tam tā ir monolīta betona vai dzelzsbetona restēs. Šāda veida piestiprināšana tiek veikta gadījumos, kad:

Aprēķina piemērs

Apsveriet pāļu pamatu ar restēm aprēķināšanas piemēru vienstāva ķieģeļu mājai ar gurnu jumtu, kas izgatavota no metāla flīzēm. Ēkai ir divas dzelzsbetona grīdas ar biezumu 220 mm. Mājas izmēri plānā ir 6 * 9 m, nesošo sienu biezums ir 380 mm. Kopējais grīdas augstums ir 3,15 m, no grīdas līdz griestiem - 2,8 m, un kopējais starpsienu garums ēkas iekšienē ir 10 m (telpās nav iekšējo sienu). Vietnē ir ugunsizturīgs maisījums ar porainību 0,5 un dziļumu 3,1 m.

Mēs iepriekš iestatām restes platumu 400 mm. un augstums 500 mm. Balsta garums ir 3 m, un šķērsgriezums ir 50 cm. Mēs vadāmies no atbalsta pāļu pakāpiena - 1,5 m. Lai noteiktu kopējo pāļu skaitu, restes garums ir jāsadala ar balstu pakāpienu un jāpievieno 1 (ja nepieciešams, iegūto vērtību noapaļo uz leju līdz veselumam) skaitļi - 30 / 1,5 + 1≈21).

Lai aprēķinātu grila tilpumu un citus parametrus, ir jānosaka konstrukcijas masa bez pamatu balstiem. Rezultātā mēs iegūstam M = 204 t. Sālīšanas platums ir vienāds ar M / (L * R) = 204 / (30 * 75) = 0,09 m. Šādu jostu šajā gadījumā nevar izmantot celtniecībai, jo ķieģeļu sienu pārkari nedrīkst būt vairāk nekā 40 mm. Tāpēc mēs piešķiram platumu - 400 mm, un augstums paliek - 500 mm.

Pāļu pamatu restes armatūras aprēķins un rasējumi

Horizontālās (darba) armatūras šķērsgriezumam jābūt 0,1% * 0,4 * 0,5 = 0,0002 m² = 2 cm²... Šajā gadījumā pietiek ar 4 metāla stieņiem Æ 8 mm, bet saskaņā ar standartiem ir jāizmanto minimāli pieļaujamais Æ 12 mm. Vertikālai un šķērsvirziena armatūrai tiek izmantoti stieņi Æ 6 mm.

Grila stiprināšanas shēma

Aprēķini prasa zināmu laiku, taču tie var ievērojami ietaupīt naudu un laiku mājas celtniecības laikā. Lai labāk izprastu aprēķina procesa nozīmi, noskatieties šo videoklipu:

Pāļu-grillage pamatu izveidošana ar savām rokām

Pāļu grila pamatnes neatkarīgai ierīcei jāveic šādi darba posmi:

Gadījumā, ja pamatā tiek izmantota metāla reste, tad tā tiek sametināta ar atbalsta kolonnu galvām. Uzstādot jostu, stingri jāievēro horizontālā tā, lai slodze no ēkas vienmērīgi tiktu pārnesta uz pamatu.

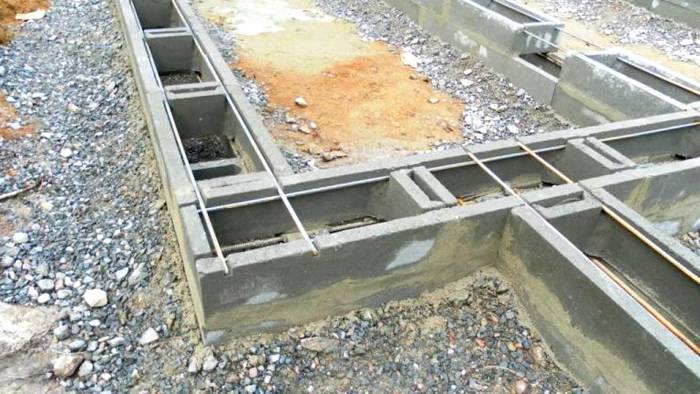

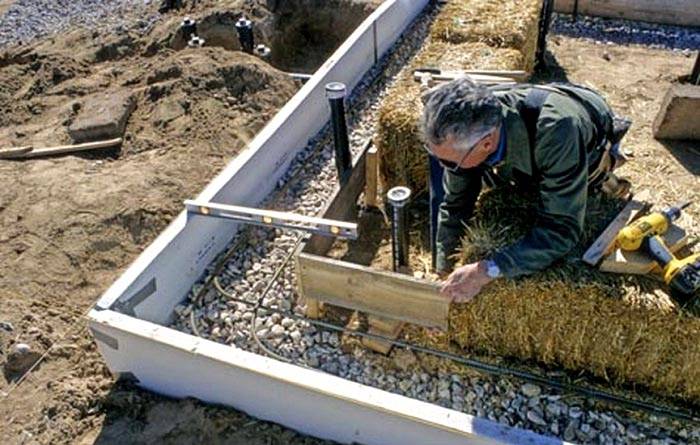

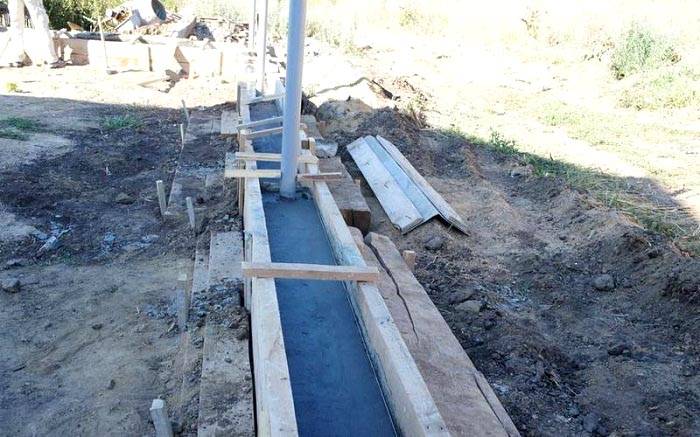

Grila veidņi un šķembu pamatne

Sakārtojot padziļinātu konstrukciju, kas izgatavota no dzelzsbetona, būs nepieciešams aizpildīt šķembu ar 20-60 mm daļu un saspiest, izmantojot vybroplat. Sasmalcināta akmens slānim jābūt vismaz 150 mm. Lai uzlabotu augsnes nestspēju zem jostas, šķembas jāuzliek mazos slāņos, kas jāsaspiež ar vibratoru. Veidne grilēšanai tiek uzstādīta uz šķembu pamatnes, kuras platumam vajadzētu nedaudz pārsniegt sienu biezumu, un veidņu paneļu augstumā jāņem vērā arī nākotnes pagraba lielums.

Armatūras shēma

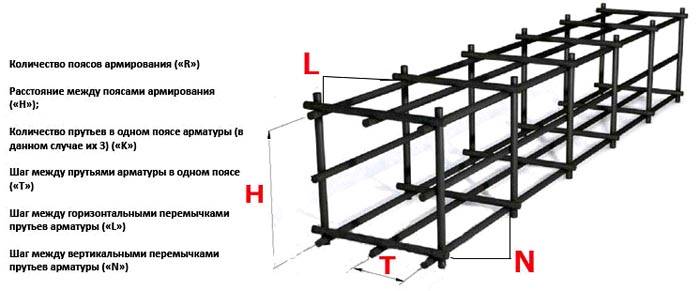

Pāļu pamatu režģu pastiprināšanas shēmā, tāpat kā pamatu konstrukcijā, tiek izmantotas divas augšējās un apakšējās metāla stiegrojuma jostas, kā arī vertikālās un gareniskās stieņi ar mazāku diametru. Armatūras posmā ir nepieciešams likt kastes un caurules turpmākajai inženierkomunikāciju ieklāšanai. Tā kā, ja tas nav izdarīts, tad vēlāk jums būs jākala betons, kas novedīs pie monolīta integritātes pārkāpuma.

Betona taranēšana ar vibratoru

Aizpildot jostu ar betonu, jums ir nepieciešams vibrēt šķīdumu. Neievērojot šo procedūru, ir grūti panākt viendabīgumu un augstu izturību. Tāpēc betona apstrāde ar vibratoru, ielejot pamatu un jostu, ir ārkārtīgi nepieciešama un obligāta. Veidni var noņemt pēc 4 dienām, ja pēc ieliešanas gaisa temperatūra bija + 20˚C. Šajā laikā betona konstrukcijas izturība sasniegs 50%, kas ir pilnīgi pietiekami, lai sāktu nākamo būvdarbu posmu. + 10˚C temperatūrā šis periods būs apmēram 2 nedēļas. Zemākā temperatūrā izlietajam monolītam nepieciešama izolācija vai apkure.

Tipiskās kļūdas, kas pieļautas, veidojot garlaicīgu pamatu ar restēm, ir redzamas zemāk esošajā video:

Saistītais raksts:

Apsveriet plusi un mīnusus pāļu pamatam ar grilu saldēšanas dziļumā un kāpēc priekšroka tiek dota šāda veida pamatiem.

Priekšrocības ietver:

Starp pāļu grila pamatu trūkumiem ir šādi:

Secinājums

Gandrīz visos gadījumos, būvējot pamatus vienstāvu un daudzstāvu ēkām, ir jāizveido restes. Siksnas izmantošana, veidojot pamatus, ir diezgan darbietilpīgs process, tomēr, ja tiek ņemtas vērā un izpildītas visas prasības, veikti nepieciešamie aprēķini un izmantoti kvalitatīvi un savietojami būvmateriāli, tad tiek garantēta visas ēkas konstrukcijas uzticamība.
