Izplešanās tvertne slēgta tipa apkurei
MApkures sistēmas uzstādīšana ir atbildīga nodarbošanās, kurai nepieciešamas ne tikai noteiktas prasmes, bet arī izpratne par visām tās sastāvdaļām. Izplešanās tvertne slēgta tipa apkurei ir sastāvdaļa, kas novērš pārspiedienu sistēmā. Kas tas ir, kādi ir tā veidi un kā to iegult sistēmā, tagad mēs to pateiksim.
Izplešanās tvertne slēgta tipa apkurei
Raksta saturs
Video: izplešanās tvertne apkures sistēmai, kam tā paredzēta?
Darbības princips
Lai saprastu, kā darbojas šī ierīce, ir jāatgriežas pie skolas zināšanām fizikas jomā. Šī tvertne uzņem "lieko" ūdeni, kas rodas, sildot apkures sistēmā. Pēc dzesēšanas šķidruma atdzesēšanas tas šo rezervi novirza atpakaļ apgrozībā. Termins ekspansīvs pilnībā nodod savu mērķi. To var izskaidrot šādi: kad šķidrums apsildes sistēma uzsilst, tam ir tendence paplašināties, un tāpēc "papildu" apjomam kaut kur jāiet. Un tas ir izplešanās tvertne, kas viegli pieņem šo pārpalikumu.
Kādi ir šīs ierīces veidi
Tā kā mēs runājam tikai par slēgta tipa sistēmu, mēs jums pastāstīsim par izplešanās tvertnēm, kas noņem lieko spiedienu. Pirmkārt, es vēlos atzīmēt, ka veikalu plauktos varat atrast dažādus izmērus un veidus. Apkures sistēmai var izmantot tikai sarkano krāsu, jo tie ir paredzēti augstām temperatūrām. Izplešanās tvertnes tiek klasificētas pēc membrānas veida, kas iekļautas to sastāvā. Viņa var būt:
- Fiksēts
- Noņemams
Pirmajam tipam raksturīga iebūvētas membrānas klātbūtne, tas sadala tvertni 2 daļās un nospiež to pret sienu ar iesmidzinātā gaisa spiedienu. Kad ūdens sistēmā uzsilst, tā palielinātie tilpumi, tas ir, tā pārpalikums nonāk tvertnē, savukārt membrāna tiek atgrūsta un saspiež gaisu, kas atrodas membrānas otrajā daļā. Kad ūdens tvertnē ir atdzisis, tas tiek nosūtīts atpakaļ uz sistēmu.Šis tips ir ļoti uzticams, bet tikai ar nosacījumu, ka spiediens slēgta tipa apkures izplešanās tvertnē tiek kontrolēts, tas ir, gaisa klātbūtne tajā.

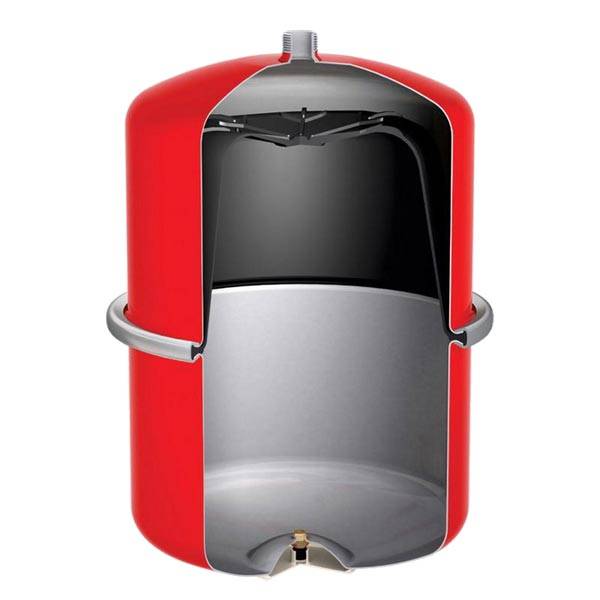

Fiksēta membrāna tvertnē
Otrais veids ir gumijas trauks, kas atrodas tvertnes vidū. Kad tajā nonāk ūdens pārpalikums, tas uzkrājas šajā gumijas traukā un tieši nesaskaras ar tvertni. Tas ir nomaināms, kas nozīmē, ka, ja tas ir bojāts, to var viegli nomainīt. Lai gan eksperti ir pamanījuši, ka fiksētā membrāna visbiežāk tiek izgatavota no labākiem materiāliem, tā pasliktināšanās iespējamība ir mazāka, savukārt nomaināmās membrānas kvalitāte rada nopietnas šaubas. Nomaināmā, visticamāk, pasliktināsies arī tāpēc, ka uz tās apakšējo daļu ir pārmērīgs spiediens, tāpēc nevienmērīga slodze noved pie plīsumiem un noplūdēm.

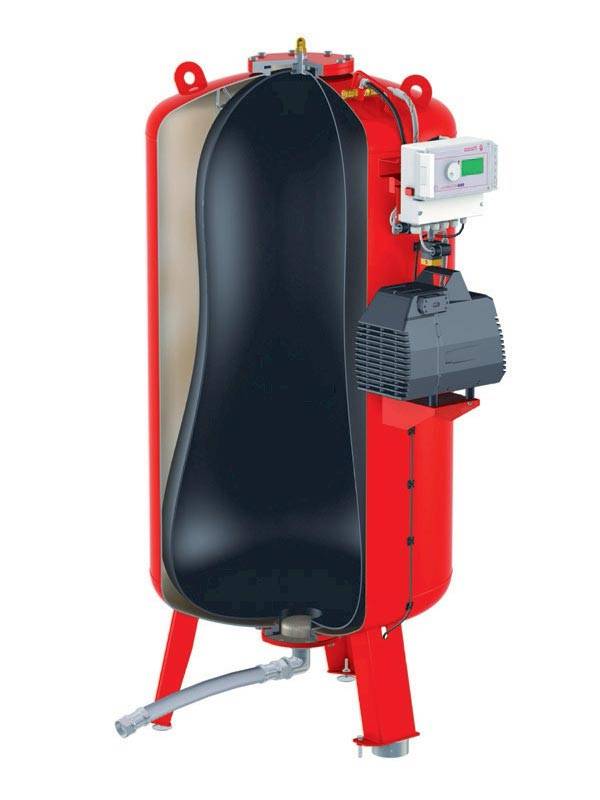

Paplašināšana ar noņemamu diafragmu

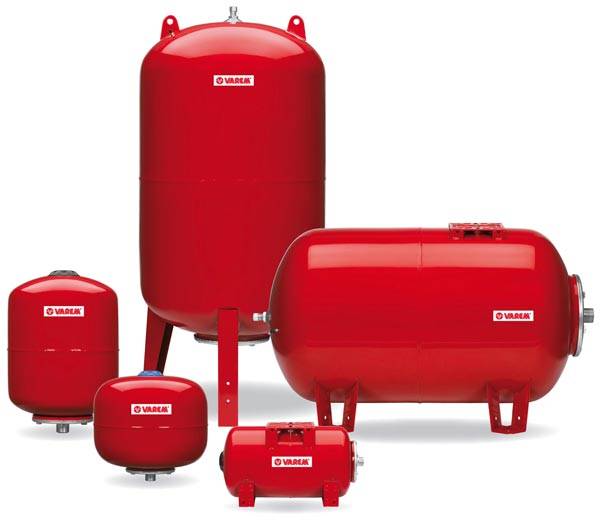

Tvertņu izmērā un formā ir atšķirības, attiecīgi tām ir atšķirīgs tilpums, kas pirms iegādes jāaprēķina atbilstoši jūsu sistēmas vajadzībām.

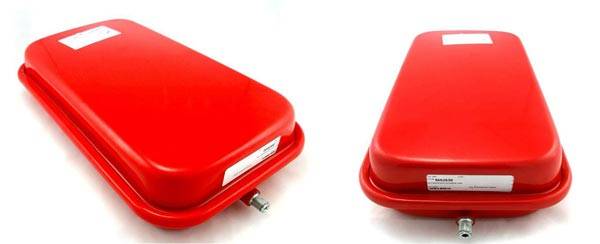

Plakanas izplešanās tvertnes

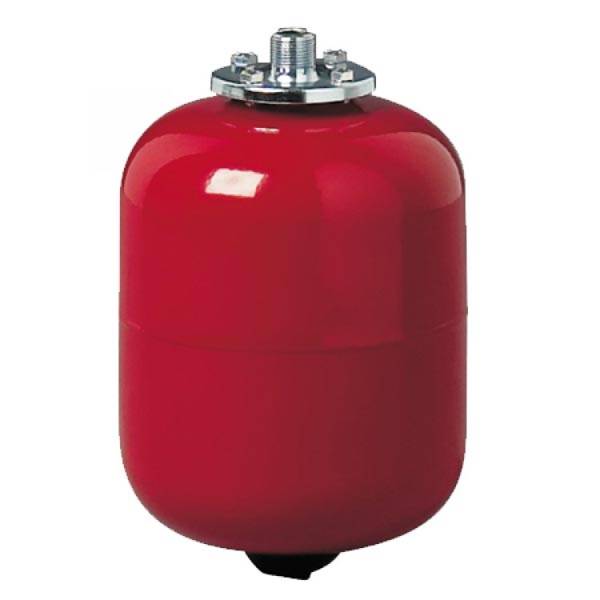

Standarta izplešanās tvertne
Kompaktas izplešanās tvertnes
Izplešanās tvertnes aprēķins
Pirms izplešanās tvertnes iegādes jums precīzi jānoskaidro, cik daudz nepieciešams. Jūs, protams, varat sazināties ar daudzām specializētām firmām, kuras, izmantojot īpašus algoritmus, aprēķinās nepieciešamo apjomu. Tas nav tikai kalkulators, bet vesels aprēķina algoritms, kurā tiks ņemtas vērā visas nianses. Tie var ietekmēt sistēmas stabilitāti. Tas, protams, ir ļoti labi. Bet arī ļoti dārga.
Jūs varat izmantot īpašas formulas. Bet šeit ir svarīgi visu rūpīgi aprēķināt, jo ļoti maza kļūda gala rezultātu padarīs nepareizu. Šeit tiek ņemti vērā daudzi faktori, apkures sistēmas tilpums, izmantotā siltumnesēja tips, izplešanās ātrumi, spiediens.
Izplešanās tvertne slēgta tipa apkurei, tās aprēķins izskatās šādi:
V = E * C / (1-Pmin / Pmax) / Kzap
NO Ir kopējais dzesēšanas šķidruma tilpums.
E - koeficients, kas parāda dzesēšanas šķidruma izplešanos. Šajā gadījumā ir svarīgi ņemt vērā maksimālo pieļaujamo temperatūru katla darbības laikā.
Pmin - primārais spiediens tvertnē, tas nedrīkst būt mazāks par sistēmas hidrostatisko rādītāju kopumā, tieši tvertnes atrašanās vietā.
Pmaks Vai maksimālais spiediens, ko var sasniegt rezervuārā. Šeit jums jāņem vērā augstuma starpība, kas var ietekmēt spiedienu, kā arī drošības vārsta atrašanās vieta.
TOzap Ir tvertnes uzpildes indikators. To izsaka procentos, tā ir maksimālā šķidruma tilpuma attiecība pret tvertnes kopējo tilpumu.
Kad tiek ņemts vērā apkures sistēmas izmērs, tad tajā tiek iekļauti visi tā komponenti, tas ir caurules, radiatori, silta grīda, ja viņš ir, katls un citi elementi. Varat koncentrēties uz šādiem datiem:
- Katlu telpa - 13 l / kW.
- Zemgrīdas apkure vai cita apkures virsma - 17 l / kW.
- Apkures sistēma, vidējā vērtība - 11 l / kW.
- Apkures sistēmas konvektors - 8 l / kW.
- Ventilācijas konvektors - 10,5 l / kW.
- Radiatori - 15 l / kW.
Tas neietver datus par uzglabāšanas šķidrumu tilpumu.Vēl viena iespēja, lai aprēķinātu slēgta tipa apkures sistēmas izplešanās tvertni, ir tiešsaistes kalkulators, kurā jums jānorāda visi tie paši dati kā formulā, un šeit jūs varat pilnībā pārliecināties par rezultāta precizitāti, ja visi dati ir pareizi.
Kalkulators izplešanās tvertnes aprēķināšanai apkures sistēmai
Montāža
Pirms instalēšanas jums ir nepieciešams:
- Aprēķiniet atrašanās vietu tā, lai to varētu ērti sasniegt jebkurā laikā.
- Nodrošiniet iespēju izjaukt savienojuma caurules.
- Pārbaudiet, vai savienojošās caurules un cauruļvada diametrs ir vienāds.
- Izvēlieties vietu pašreizējā temperatūras indikatora iestatīšanai.
- Nodrošiniet slēgvārstu klātbūtni.
Pirms tvertnes montāžas jums jāorganizē īpašs stiprinājums, kura jauda atbildīs tvertnes kopējiem izmēriem un svaram. Šī ierīce ir jāpiekarina siltummezgla virzienā. Uzstādīšana jāveic no sāniem, kur atrodas sūknis, un tajā pašā laikā starp to un tvertni nedrīkst būt citu elementu, kas ietekmē dzesēšanas šķidruma plūsmu. Elektropadeves līnijai jābūt pieslēgtai cirkulācijas ķēdei.

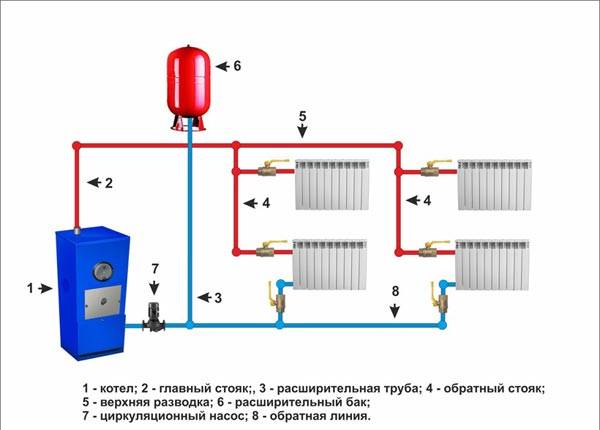

Apkures shēmas diagramma ar izplešanās trauku

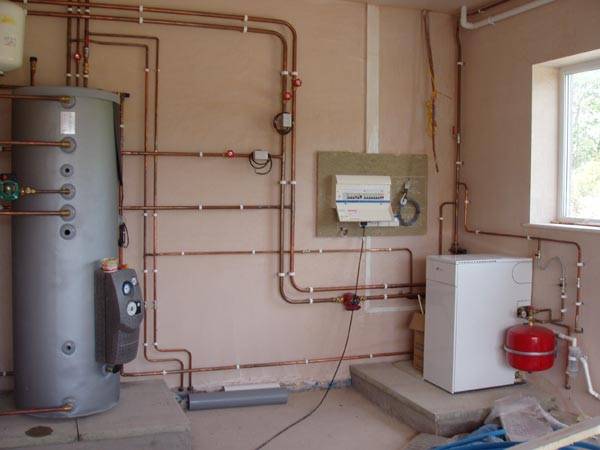

Sistēmas ārējais skats ar izplešanās tvertni
Pēc uzstādīšanas tvertne jānostiprina ar skavām. Lūdzu, ņemiet vērā, ka tā uzstādīšana zemākā temperatūrā nav pieļaujama. Šeit ir dažas citas lietas, kas jāņem vērā:
- Gaisa vārstam jāatrodas pieejamā vietā, lai varētu iestatīt nepieciešamo spiedienu.
- Visiem regulēšanas mehānismiem jābūt pieejamiem.
- Caurules nedrīkst radīt spiedienu uz tvertni.

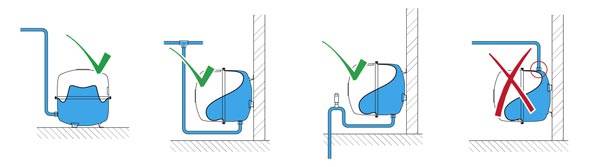

Pareizs izplešanās trauka savienojums
secinājumi
Lai pareizi izvēlētos un uzstādītu izplešanās tvertni, jums jāapbruņojas ar praktiskām zināšanām un prasmēm. Slēgta tipa apkures izplešanās tvertnes spiedienam jāatbilst sistēmas tilpumam, pretējā gadījumā tā nevarēs veikt savas funkcijas. Pirms šīs apkures sastāvdaļas uzstādīšanas jums jāapgūst teorētiskais materiāls un jāveic visi sagatavošanās darbi.
Paplašināšanas tvertnes uzstādīšanas video pamācība
