כיצד לחבר ממסר צילום לתאורת רחוב
הפיתרון האופטימלי ביותר לבקרת אור הוא ממסר צילום לתאורת רחוב. מנגנון זה לא רק עוזר לשלוט ביעילות על גופי תאורה, אלא גם עוזר להפעיל בקלות מכשירים שקשה להגיע אליהם. בנוסף, ממסר הצילום מאפשר לכם לחסוך בחשמל ולהדליק את המנורות רק לפי הצורך.
תכנון תאורת רחוב מחייב שימוש במכשירים נוספים
תוכן המאמר
עקרונות בסיסיים של ממסר צילום לתאורת רחוב
עקרון הפעולה של ממסרי צילום שונים לתאורת רחוב דומה מאוד. האלמנט החשוב ביותר של המכשיר הוא האלמנט הרגיש לאור, שמשנה את תכונותיו בהשפעת שטף האור. תאי הפוטו מחוברים ללוח הבקרה, השולט בכל הפרמטרים של המכשיר. גם בתכנון יש ממסר ומשווה.
מבנה פנימי של המכשיר
ממסר או טריאק הוא מכשיר פלט מיוחד המפיץ את העומס. המשווה הוא סף התחלת המבנה.
תרשים תפקוד מנגנון
כאשר רמת התאורה משתנה, [המאפיינים של שינוי תא הפוטו ומתח מוחלים על הממסר. במקרה זה חוטי המעגל החשמלי סגורים ונפתחים. כמה דוגמאות כלולות כשיש תנועה כלשהי מול אתר ההתקנה.
הפעלת חיישן אור
כדאי להדגיש את היתרונות הבאים של המכשיר:
- רמת הבטיחות עולה, מכיוון שהאוטומציה מווסתת את הדלקת המנורות בחושך;
- חיסכון באנרגיה;
- למכשיר חיי שירות ארוכים, משקל נמוך ותפעול שקט;
- הנוחות של תנאי החיים עולה;
- הכללה אוטומטית משמשת כדוחה.
ממסר צילום נדרש לעיצוב קומפוזיציות תאורה בעיצוב נוף
מאמר קשור:
חיישן תנועה לתאורת בית פרטי. חומר נפרד מספק הנחיות לחיבור חיישן תנועה ובחירתו בחוכמה.
מפרט טכני
לפני שאתה קונה ממסר צילום לתאורת רחוב, עליך להכיר את המאפיינים העיקריים של מכשיר זה:
- מחוון מתח צריך להיות 220V;
- הערך הנוכחי המרבי חשוב עם מספר רב של גופי תאורה המשמשים;
- סף ההדק מוצג בלומנים;
- עיכוב ההפעלה וההפעלה נמדד בשניות;
- פרמטרי ההספק מסומנים על ידי הערך עבור מצב ההפעלה ומצב המתנה;
- מידת הגנה, המנגנון מותקן בחוץ או בבניין סגור.
דגם FRT-16 שולט במערכות תאורה
רמת התאורה הנדרשת נקבעת באמצעות וַסָת בתחתית המכשיר. כשעוברים לצד החיובי, המנורה תידלק גם עם כהה קלה. אם המנוף מועבר לכיוון מינוס, המנגנון יעבוד רק לאחר השקיעה.
הגדרת רגישות המכשיר
מידע מועיל! חשוב לשים לב למידות, שיטת ההתקנה וטמפרטורות ההפעלה.
סוגי המכשירים העיקריים
ממסרי תמונות מבוקשים לתאורת רחוב מהסוגים הבאים:
- עם תאי פוטון בבית. מתאים לאוטומציה מלאה של מערכות תאורת חוץ;

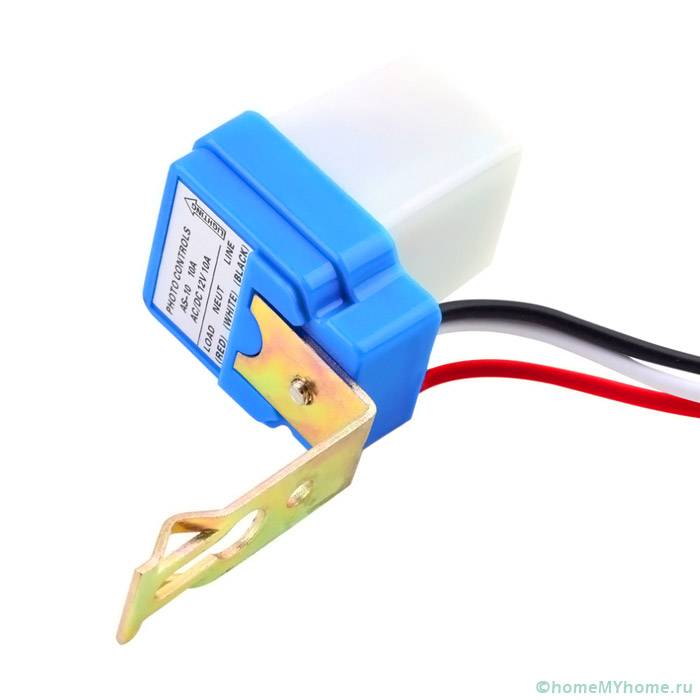

חיישן הצילום נמצא בתוך המכשיר[/ כיתוב]- עם טיימר וחיישן פוטנציאלי. המכשיר מסייע לכיבוי התאורה בסוף פרק הזמן שהוקצב;

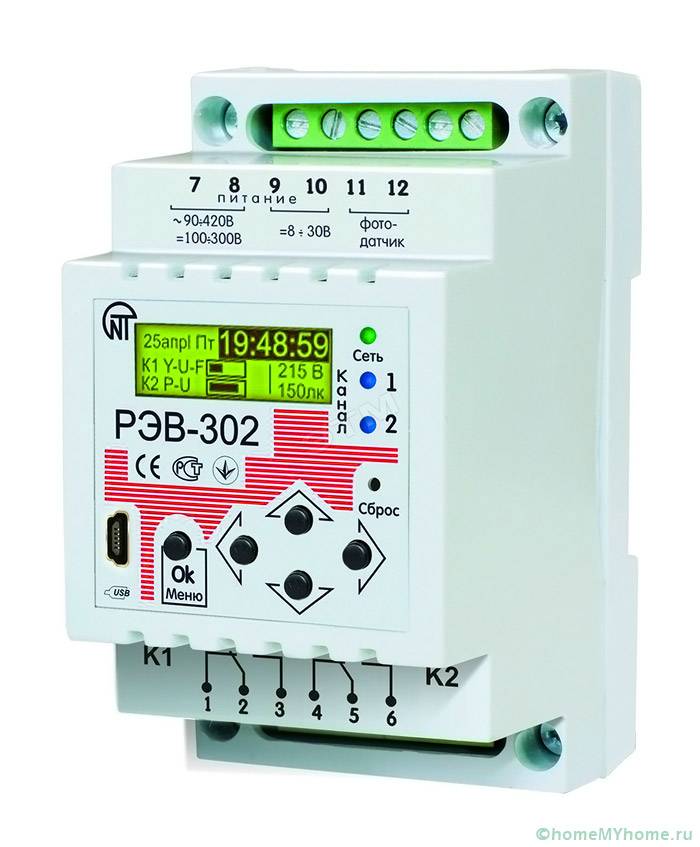

טיימר שנתי עם פונקציות של ממסר מתח וממסר צילום REV-302[/ כיתוב]- עם תא תאים נפרד הם אמינים.
למכשיר FR-135 יש פוטנסנסור חיצוני והוא מצויד במעגל הגנה מפני רעש
בחירת המכשיר הנכון תלויה בתקציב וביכולות התקשורת שלכם. בנוסף לממסרי צילום קונבנציונליים, ניתן להשתמש באופציות משולבות: חיישנים זמניים וחיישני תנועה. בנוכחות טיימר, המנגנון מופעל לא רק מרמת התאורה, אלא גם משעות היום.
מכשיר UHL4 FR-31 AC230V
מכשירים עם חיישן, טיימר מובנה וחיישן תנועה נדירים. הם מצוידים במסך מיוחד וניתנים לתכנות להגדרת תוכנית תאורה ספציפית.
הניואנסים של דיאגרמת החיבור
ראוי להדגיש את התוכניות הבאות לחיבור ממסר צילום לתאורת רחוב, אשר ממוקמות בהתאם למודולים שיותקנו. המודלים נבדלים בנוכחות מספר מסקנות.
תכונות של חיבור עם שלושה פינים
אם ישנם שלושה מסופים ביחידה, אספקת החשמל מתבצעת באופן הבא: החוט החום מחובר למסוף הפאזה בבית תיבת הצומת, כחול לאלמנט האפס, ואדום למסוף אליו השלב עובר למכשיר התאורה.
דוגמה למוצר בעל שלושה מסופים
חיבור דו פינים
קלט הפאזה מחובר לאלמנט בגוף המכשיר, וגם החוט הנייטרלי מחובר. מכשירי התאורה מחוברים באותו אופן. אם הפלט הוא זוג מסופים, ניתן לשלוט בכמה התקני תאורה. במקרה זה, החוטים מותקנים על הרגולטור בכיוון מקביל.
ישנם דגמי ממסרי צילום בהם ניתן להשתמש קווים עם קרקע... הם מאופיינים במסופי עזר בהם מחוברים חוטי האדמה.
מידע מועיל! כדי ליצור את החיבור הנכון, עליך לנווט בתרשים החיבור, המצוין בדרכון הטכני.
עבודות התקנה
החיבור יכול להיעשות ביד על פי תוכנית ממסרי התמונות לתאורת רחוב. דגמים אטומים מותקנים באמצעות תושבת.
מכשיר לחיזוק המכשיר
ההתקנה מתבצעת באמצעות ברגים באמצעות חורים בבית. החיישן מרחוק מותקן בחוץ. בבחירת מקום, עליך להקפיד על כללים מסוימים. ההתקנה מתבצעת במיקום שטוף שמש. לא צריך להיות שום צל מ גדרות, סוככים או קירות גבוהים.
תרשים התקנת התקן
מידע מועיל! אל תתקין ליד חומרים דליקים או דליקים, או בסביבות לא יציבות. אל תרכיב את המכשיר כשהבסיס למעלה.
יתרונות השימוש בממסר צילום לתאורת רחוב: מחירים
התקנה של ממסר צילום מועילה במקרים שונים. אין צורך במעקב עצמאי אחר מערכות. ככל שזמן הפעולה של המנורות פוחת, נחסך חשמל. פונקציות אבטחה מופיעות. התקנת המכשיר כמעט אינה שונה מהתקנת מכשירי חשמל אחרים.
דוגמה לממסר רכוב ומחובר
בנוסף, מערכת התאורה מבצעת פונקציית אבטחה, מכיוון שהיא יכולה להדליק את האור בהיעדר הבעלים. תוכלו להתקין ציוד כזה בעצמכם, ללא עזרתו של חשמלאי.
הטבלה מציגה מחירים עבור דגמים מסוימים.
טבלה 1. דגמי ממסרי תמונות ומחיר ממוצע
| תְמוּנָה | דוגמניות | ספקים | עלות, שפשוף. |
|---|---|---|---|
 | FR-16A | NTK אלקטרוניקה | 1290 |
 | FR 601 | IEK | 230 |
 | FRL-11 | TDM אלקטריק | 520 |
 | FR-PS-1-6 | EKF | 200 |
 | FB-2 | NTK אלקטרוניקה | 1100 |
טיפים שימושיים
ההתאמה של ממסר הצילום לתאורת רחוב, כמו גם התכונות של בחירת המנגנונים, חשובים. בקניית דימר ההנחיות הבאות יעזרו:
- כדאי לחשב את הפרמטרים האמיתיים של השטח הסמוך לבית;
- לסידור באזור פרברי, אתה יכול להשתמש בממסר עם פונקציה של התאמת סף החיישן. קל מאוד להגדיר את המכשירים הללו;
- מכשירים עם תאי פוטו מובנים יאפשרו התקנה בכוחות עצמם;
- לסידור מבנים עם אלמנטים מרוחקים, יידרשו מיומנויות מסוימות;
- מחיר עם טיימר מופעל בעלות גבוהה יותר, אך יבטיח פעולה ללא הפרעה.
מכשיר עם טיימר יחסוך בצריכת החשמל מכיוון שניתן לכוונן את המכשיר בהתאם לצרכים שלכם ולתכנת את זמן התאורה.
יצרנים שונים מציעים מגוון עצום של פתרונות עיצוב שיאפשרו לכם לבחור את המנגנון המתאים לתנאים ספציפיים.
וידאו: ממסר צילום מפעיל ומכבה תאורה
