Grue Mayevsky: principe de fonctionnement et nécessité d'installation
Souvent, un dysfonctionnement du système de chauffage se produit en raison de l'accumulation d'air. Les bouchons créés empêchent le mouvement du liquide de refroidissement le long du circuit. Cela réduit l'efficacité de l'ensemble du système de chauffage. Pour éliminer ces problèmes, la grue Mayevsky a été créée, dont le principe est de purger les masses d'air. Cet appareil est monté au sommet des batteries et est contrôlé à la fois automatiquement et manuellement.
Un tel dispositif est présenté dans de nombreux types, qui diffèrent par les méthodes d'application et de conception.
Le contenu de l'article
- 1 Grue Mayevsky: principe de fonctionnement et dispositif
- 2 Variétés de la grue Mayevsky: photos de différents modèles
- 3 Que faut-il considérer lors du choix d'un appareil?
- 4 Comment effectuer l'installation correcte de la grue Mayevsky?
- 5 Règles de fonctionnement du produit
- 6 Vidéo: nous vissons le robinet de Mayevsky dans le radiateur de chauffage
Grue Mayevsky: principe de fonctionnement et dispositif
Les écluses d'air se produisent dans les situations suivantes:
- lors de l'installation d'un nouveau système de chauffage;
- lors du drainage de l'eau des autoroutes et lors de travaux de réparation;
- lors de l'installation de radiateurs;
- si des processus de corrosion sont présents;
- avec des fuites dans le circuit.

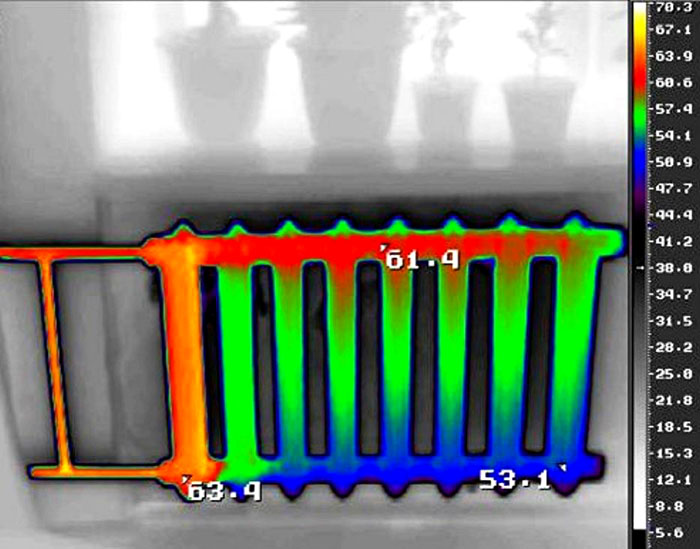

La couleur bleue sur le diagramme indique la "diffusion" de l'appareil
Le robinet automatique de Mayevsky est fabriqué en laiton, caractérisé par sa résistance à la rouille. Le dispositif se compose d'un corps avec une valve à pointeau de type cône. La vanne est contrôlée par un bouchon à vis, qui est installé à l'extérieur. Lorsqu'elle est fermée, une telle vanne ne laisse pas passer le liquide de refroidissement. Tourner la vis permet de libérer l'air accumulé.

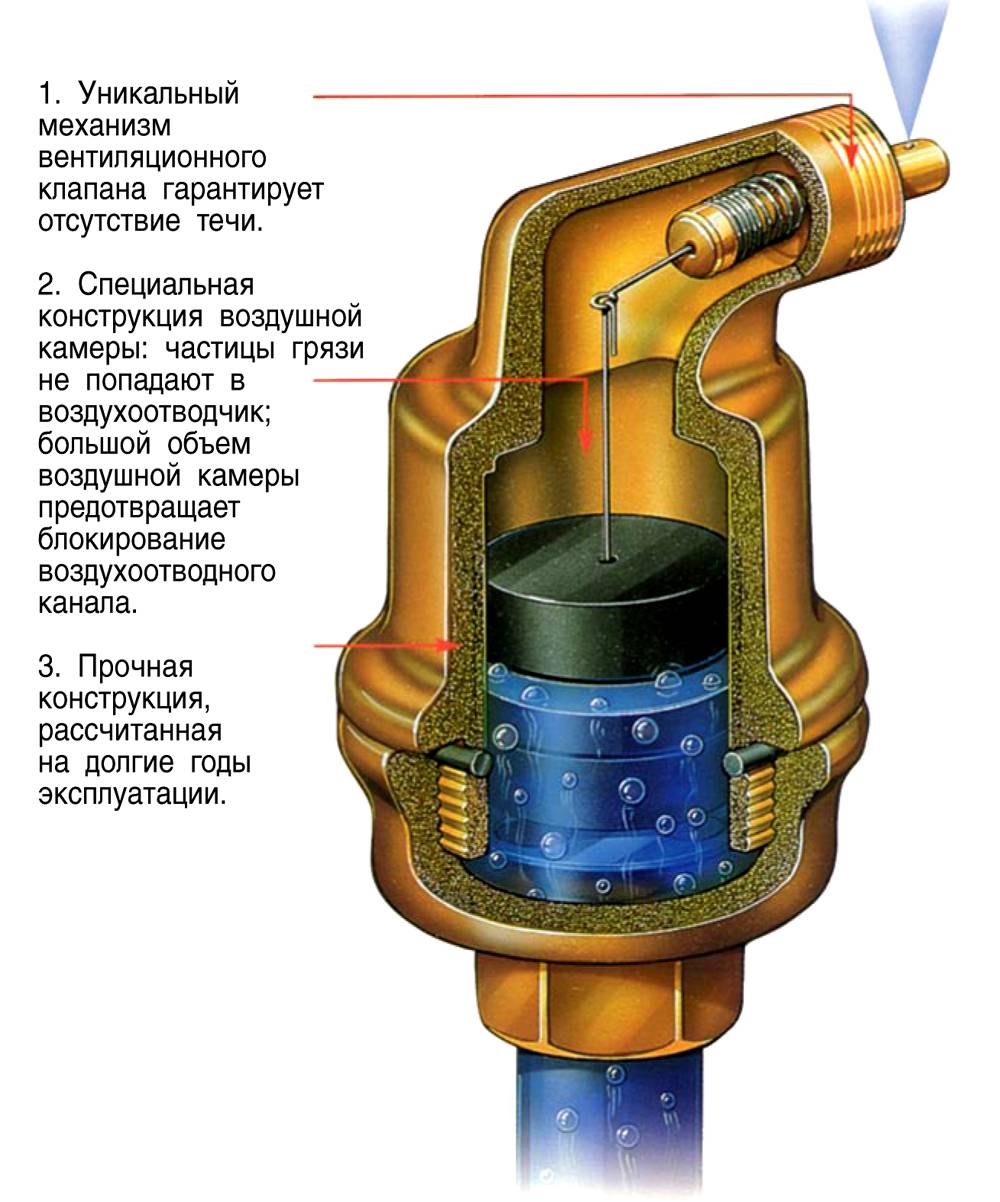

Le diagramme montre la structure interne du produit
Tous les appareils diffèrent par la section transversale du filetage externe, ce qui vous permet de choisir l'option en taille. Pour configurer de tels appareils, un tournevis ou une clé à molette est utilisé. Ces produits sont le plus souvent fabriqués à partir de laiton, car un tel matériau se caractérise par une résistance aux manifestations d'un environnement agressif.

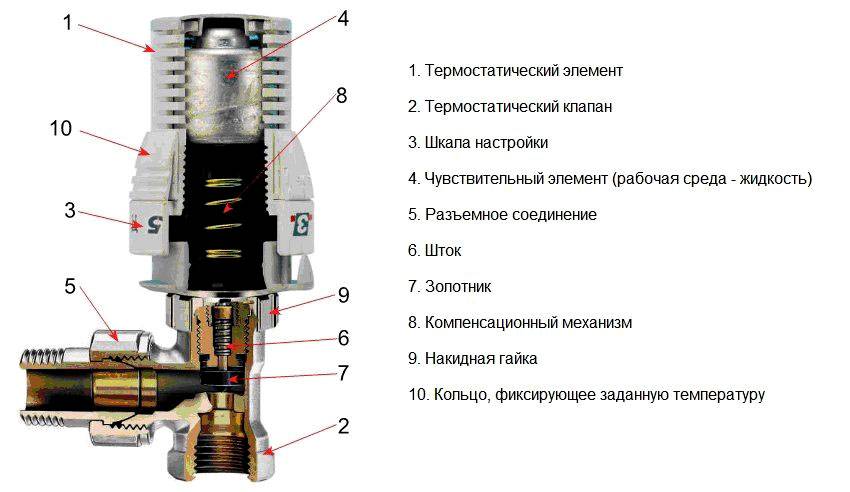

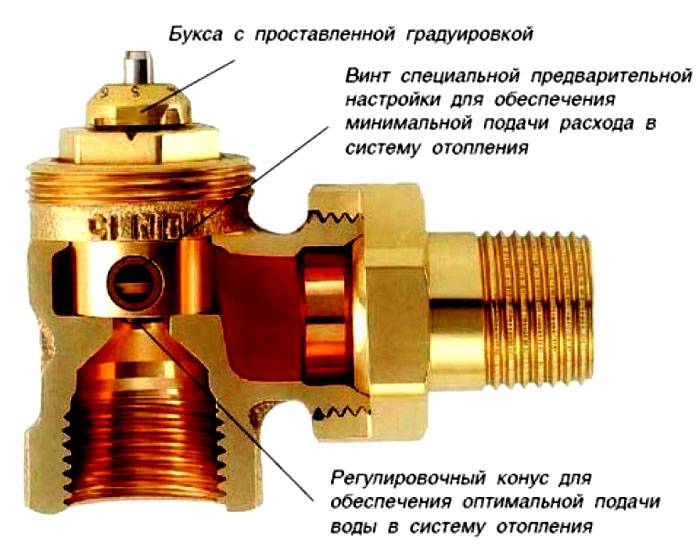

Tous les détails structurels en coupe
L'évent peut avoir différentes configurations, mais le principe de fonctionnement de la grue Mayevsky est similaire dans de nombreux modèles. Les vannes sont sélectionnées par diamètre et sont montées dans les boîtiers de batterie.Dans une installation horizontale, de tels dispositifs sont attachés à chaque batterie.

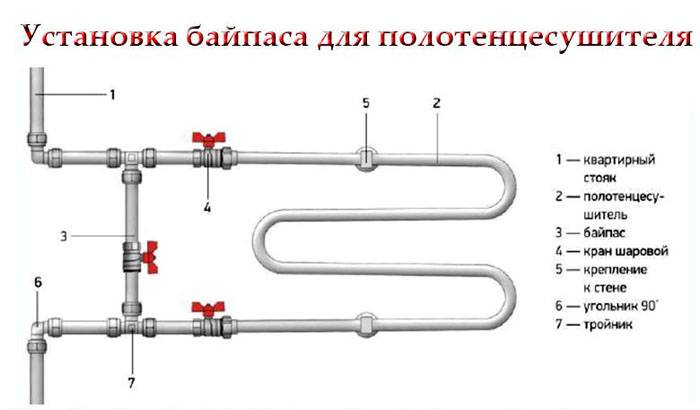

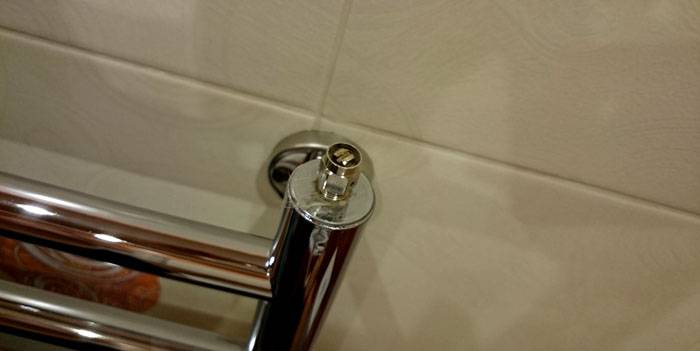

Disposition d'un évent sur un sèche-serviettes
Conseil utile! L'installation des grues Mayevsky sur les radiateurs sera nécessaire si la structure contient des sections situées sous la connexion de l'appareil.
Variétés de la grue Mayevsky: photos de différents modèles
Il existe plusieurs types de bouches d'aération:
- la grue manuelle Mayevsky est un appareil simple. Si un chauffage irrégulier est détecté, l'appareil est ouvert avec une clé spéciale. Ensuite, après la sortie des bouchons d'air, la vanne est retournée;

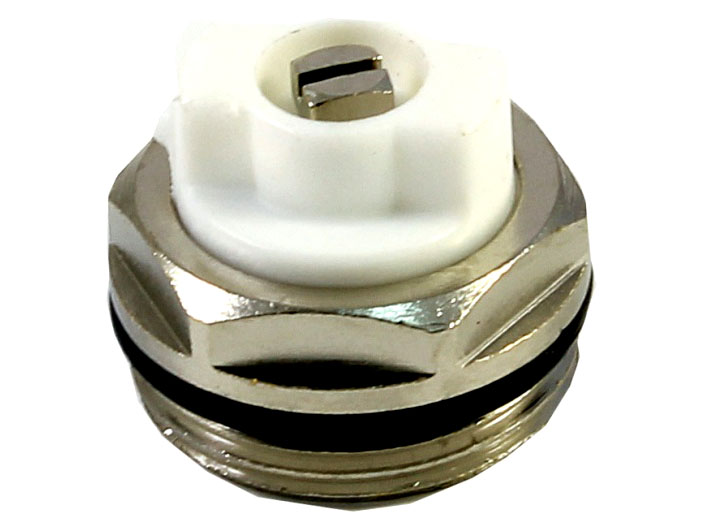

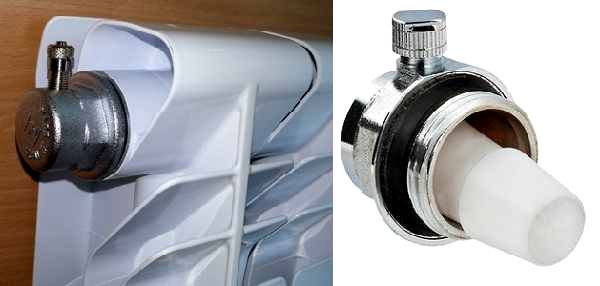

Modèle de type manuel
- le dispositif automatique n'a pas de méthode de contrôle manuel. Ces produits sont en laiton et ont une forme cylindrique. De plus, le produit ne possède pas de robinet à pointeau, au lieu d'un flotteur en plastique. Le mécanisme, lorsque des sas d'air sont formés, commence à se déplacer et affecte l'ouverture de l'appareil;
Les appareils automatiques sont idéaux pour les maisons de campagne
- le principe de fonctionnement de la grue Mayevsky avec un mécanisme de sécurité intégré diffère du dégagement d'air habituel. La soupape de sécurité régule la hauteur de pression. Si l'indicateur dépasse les paramètres admissibles, la vanne se déclenche et libère le liquide de refroidissement de force. Cela évite l'apparition de coups de bélier dans la structure. Cette option est idéale pour le métal-plastique ou canalisations en polypropylène.

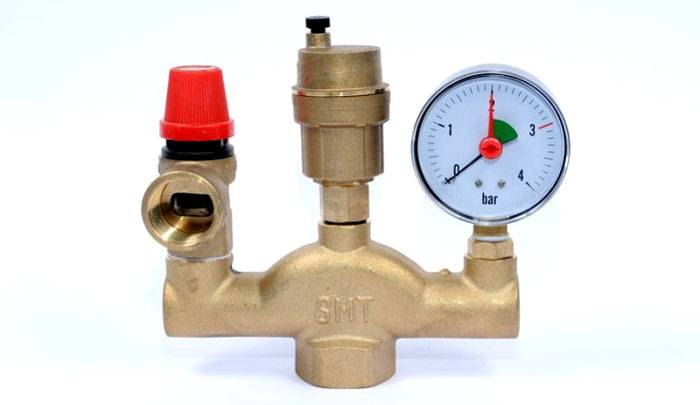

L'appareil peut être utilisé dans des conceptions modernes complexes
Que faut-il considérer lors du choix d'un appareil?
Avant d'installer la grue Mayevsky, faites attention à certains paramètres des radiateurs. Pour les systèmes de chauffage centralisés, il sera conseillé d'utiliser des dispositifs manuels qui vous permettent de purger l'air au besoin. Les robinets automatiques sont mieux installés s'il existe un système de chauffage autonome.
Le luminaire manuel présente une conception simplifiée
Dans les systèmes centralisés, le liquide de refroidissement est fortement contaminé, ce qui affectera le colmatage constant des trous traversants dans les structures automatiques. Il est préférable d'installer l'automatisation dans des endroits difficiles d'accès, mais il est important de surveiller la propreté du liquide de refroidissement. Si le mécanisme est monté sur une batterie qui se trouve dans un renfoncement dans le mur, le réglage deviendra difficile en raison de l'inaccessibilité de la vis de réglage. Dans ce cas, vous pouvez utiliser une clé spéciale, qui se trouve dans le même plan que la batterie.
De nombreux systèmes de chauffage sont encore construits avec des batteries en fonte. Dans ce cas, vous pouvez utiliser un modèle manuel de la grue Mayevsky pour les radiateurs en fonte ou les appareils automatiques en laiton.

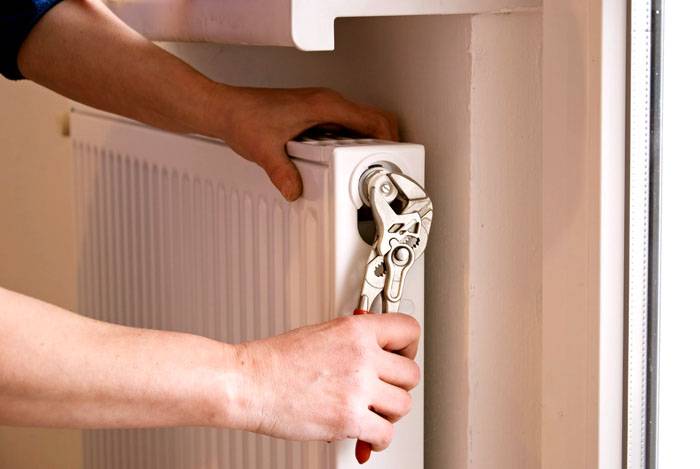

Une clé spéciale est utilisée pour régler ces équipements.
Comment effectuer l'installation correcte de la grue Mayevsky?

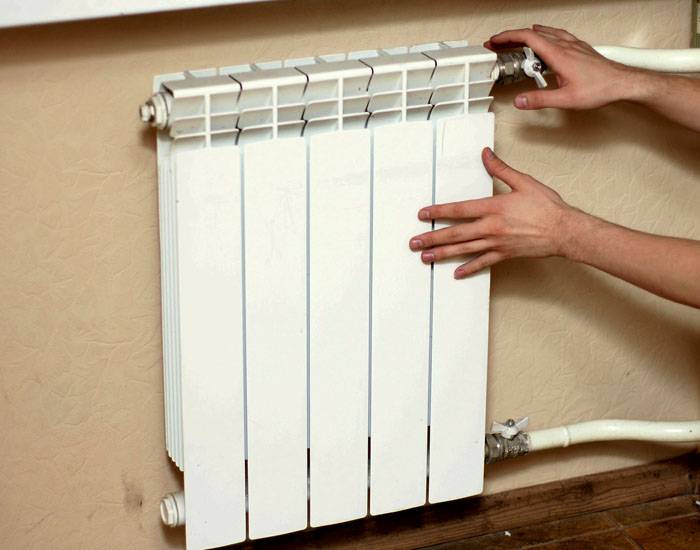

Il n'est pas si facile d'installer une grue Mayevsky si vous n'avez pas de connaissances particulières. Il est important que le joint pour l'installation d'un tel appareil soit en silicone ou en caoutchouc. Lors de l'installation d'un tel dispositif, assurez-vous que la vanne est de la même taille que l'entrée.

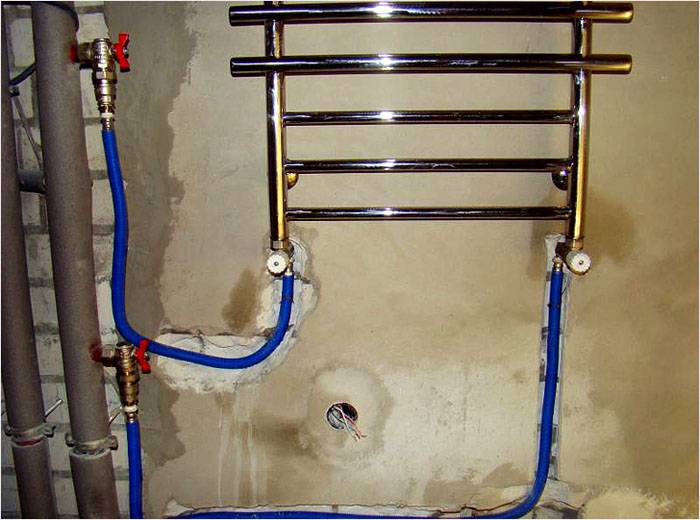

Installation de la grue lors de l'installation d'un sèche-serviettes
- avant le travail, vous devez libérer le système de l'eau;
- les dernières batteries ont des fentes de prise. S'il y a des bouchons, le robinet doit plutôt être installé de sorte que le trou soit détourné du mur et s'incline vers le bas.
Une installation correcte affecte la qualité de fonctionnement de toute l'installation
Lors de la fixation de l'évent à une batterie «d'occasion», une fente est faite dans la partie de la fiche et un fil y est coupé.Ensuite, l'appareil principal est connecté à l'aide d'une clé pour la grue Mayevsky.
Éléments d'un sèche-serviettes avec un robinet
Installation d'un purgeur automatique: comment cela fonctionne
Les produits automatiques ont un corps en laiton scellé. Un flotteur est installé à l'intérieur du mécanisme, qui est connecté à la vanne de vidange. Un tel dispositif ne fonctionnera qu'avec un capuchon de verrouillage ouvert. Avant le travail, le capuchon est dévissé de quelques tours.
Le principe de fonctionnement d'un purgeur automatique pour le chauffage dépend du type de produit spécifique. Il existe trois types d'appareils au total:
- les modèles droits sont montés verticalement;
- ceux d'angle sont installés à un certain angle;
- dispositifs spéciaux pour radiateurs.
Lors de l'utilisation d'un liquide de refroidissement de mauvaise qualité, la sortie d'air peut être obstruée, contribuant à un ajustement desserré de la vanne.
Le schéma montre le dispositif de purge d'air de type automatique
Règles de fonctionnement du produit
La grue Mayevsky doit être utilisée correctement. Pour travailler avec le mécanisme, placez un récipient sous le radiateur et mettez un chiffon sec. À l'aide d'une clé, la vis est tournée dans le sens souhaité. Après cela, de l'air commence à être libéré de l'installation, puis l'eau commence à couler. Il est important d'attendre que le fluide s'écoule sans interruption.
Si le système comprend des pompes, elles doivent être déconnectées dix minutes avant le processus avant la purge. Après la saison de chauffage, la vis de réglage est traitée avec une graisse silicone spéciale. Cela protégera les filetages de l'action du liquide de refroidissement. S'il s'avère nécessaire de remplacer le taraud, prenez des clés à molette. Maintenez-le sur le radiateur avec une clé et dévissez le robinet avec la seconde.

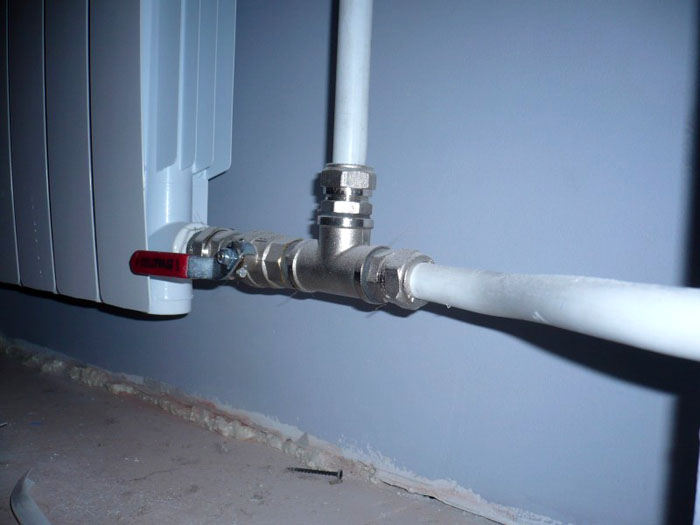

Purgeur d'air dans un système de tuyaux en polypropylène
Avec des soins appropriés, un entretien et un nettoyage rapides, l'appareil durera longtemps et ne posera pas de problèmes.
Vidéo: nous vissons le robinet de Mayevsky dans le radiateur de chauffage
