Cómo comprar e instalar correctamente un videoportero para un apartamento con conexión a un intercomunicador de entrada
No tiene sentido esperar hasta que se tome la decisión colectiva adecuada. Instale un videoportero para un apartamento conectado a intercomunicador de entradapara tener un alto nivel de control y mayor comodidad a su disposición. Esta solución le permitirá resolver rápidamente el problema en estricta conformidad con las solicitudes personales y los requisitos especiales. Le diremos cómo hacerlo sin errores y con un costo mínimo en la revisión de hoy.
Puede identificar fácilmente a un Papá Noel falso después de equipar el apartamento con un sistema de videovigilancia individual
El contenido del artículo
- 1 ¿Qué es un videoportero para un apartamento con conexión a un intercomunicador de entrada y por qué es necesario?
- 2 Alcance de los videoporteros
- 3 Cómo elegir el videoportero adecuado para un apartamento, recomendaciones útiles
- 4 Fabricantes de videoporteros, características de modelos populares
- 5 Instalación de un videoportero en un apartamento y conexión a un intercomunicador de entrada.
- 6 Dónde comprar un videoportero para un apartamento: precios, descripción general del mercado
- 7 Video con instrucciones detalladas para instalar un videoportero para un apartamento.
¿Qué es un videoportero para un apartamento con conexión a un intercomunicador de entrada y por qué es necesario?

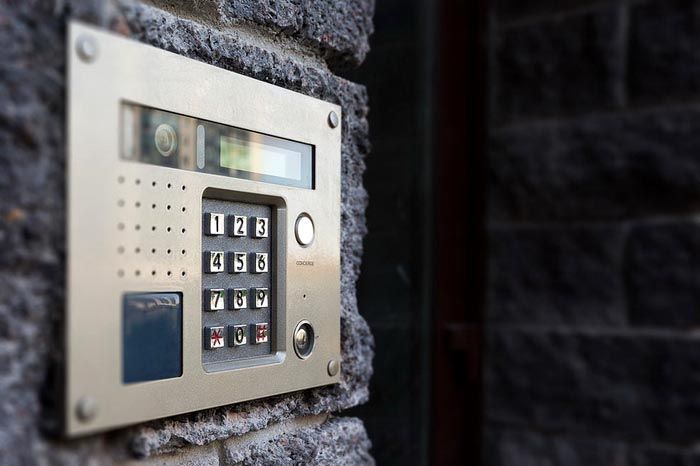

Es difícil encontrar un edificio de apartamentos que no esté equipado con un sistema de control y acceso adecuado. Sin embargo, la solución más popular sigue utilizando el canal de audio. Con él, puedes escuchar una voz, pero no hay posibilidad inspección visual.
El problema se puede resolver utilizando un videoportero para un apartamento.

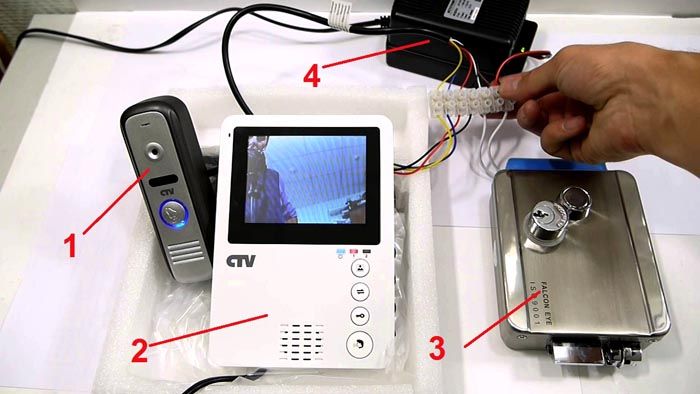

Los siguientes componentes están marcados en este conjunto:
- El bloque de llamadas está fijo en el exterior puerta principal (uno). Al presionar el botón se activa el timbre y se enciende cámara.
- La imagen se transmite en línea en la pantalla del videoportero (2) del apartamento.
- Si el usuario quiere dejar entrar al visitante, hace clic en el botón de confirmación. Se aplica voltaje a la válvula solenoide, que abre la cerradura (3).
- La fuente de alimentación (4) puede estar separada, como en la foto, o incorporada en dispositivos separados.
Cuando el aparato esté conectado a un intercomunicador público en la entrada, la tarea quedará resuelta. Cómo hacer esto se describe en las secciones temáticas del artículo. Pero primero debe decidir la cantidad aceptable de financiación. Para hacer esto, puede enumerar los posibles problemas:
- visita de invitados inesperados;
- acciones obsesivas de los agentes publicitarios;
- Verificaciones intempestivas de gas y otros servicios especializados.
La lista no está completa. Pero basta con comprender la necesidad de tomar las medidas adecuadas.
Recuerde que el cónyuge tiene su propia llave. Por lo tanto, un videoportero para un apartamento no puede evitar situaciones tan desagradables.
Sin embargo, cabe destacar que es precisamente esta técnica la que realiza la función principal de forma completamente silenciosa. En el bloque externo, la cámara no señala la inclusión de ninguna manera. El usuario puede realizar una verificación en modo oculto sin preguntas fuertes "¿Quién está ahí?"
Alcance de los videoporteros
La composición exacta del equipo requerido depende del propósito previsto. Los casos de uso común se detallan a continuación.
Modelos de intercomunicadores con videovigilancia para un apartamento.

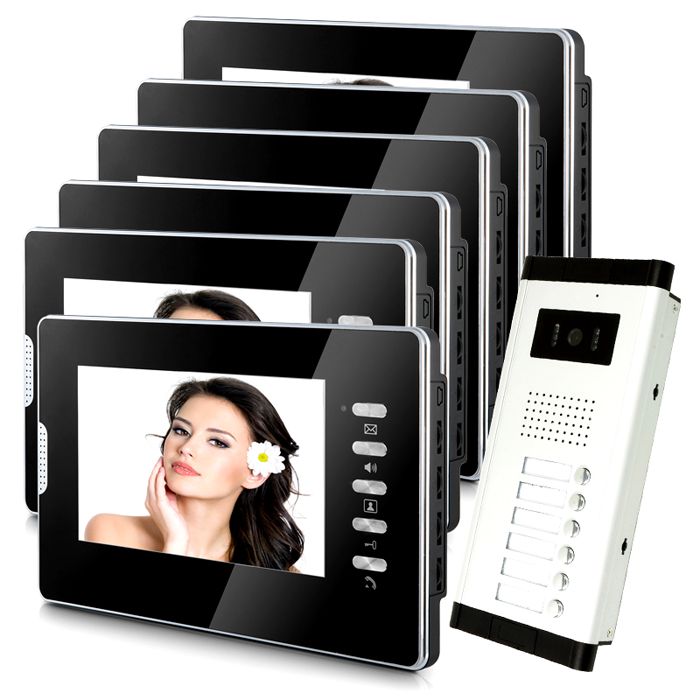

Conjunto para seis apartamentos
La forma más fácil es cuando se planifica el equipo electrónico colectivo (en la etapa de construcción, revisión, modernización). En este caso, se compra un conjunto con una unidad de entrada y el número requerido de dispositivos de abonado.
Es más difícil cuando un intercomunicador común ya está instalado en la entrada.
En este caso, debe seleccionar un modelo que coincida con el equipo existente. Para hacer coincidir los componentes de diferentes marcas, se utilizan dispositivos de transición y adaptadores especializados.
Videoporteros para casa particular
Este proyecto es más fácil de implementar ya que tengo que conectarme a equipos públicos. En este caso, el propio propietario decide qué modelo de videoportero para el apartamento le conviene. Pero además de las ventajas, hay dificultades. Tenemos que tender largas líneas de comunicación entre la casa y la puerta de la cerca.

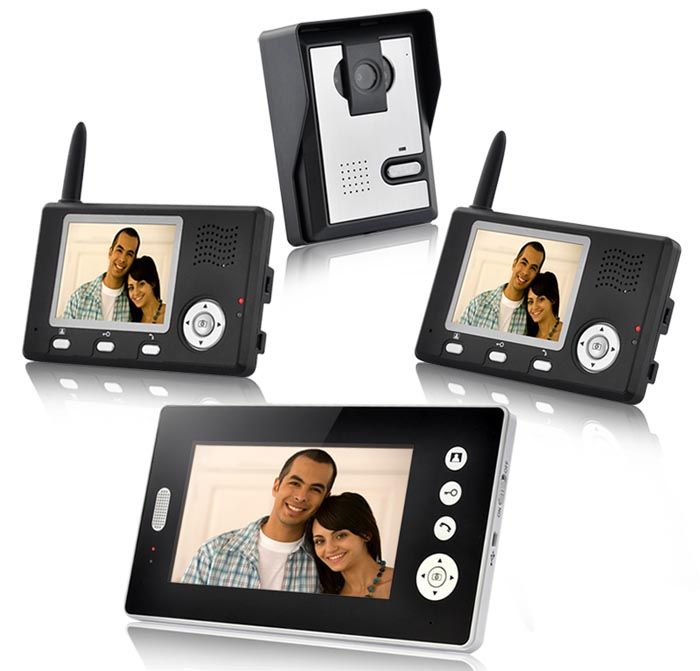

Este problema se puede simplificar con enlaces de datos inalámbricos
¡Nota! Si la unidad externa puede funcionar a través de un canal Wi-Fi con conexión a Internet, está permitido utilizar un teléfono inteligente o una tableta. Estos dispositivos móviles son bastante capaces de reemplazar la unidad receptora especializada del videoportero.
Artículo relacionado:
La necesidad de protección adicional surge para muchos propietarios que buscan restringir el acceso a su propiedad. Algunas de estas herramientas son videoporteros para una casa particular... Hablemos con más detalle sobre estos dispositivos, sus tipos y matices técnicos de instalación.
Modelos de oficina
Esta opción asume la presencia de un lugar de trabajo estacionario (vigilante, secretario). Muy a menudo, el sistema se combina con video vigilancia, sistemas de seguridad.
La imagen de varias cámaras se puede mostrar en una pantalla grande de un monitor de computadora especializado o universal
Un videoportero doméstico de alta calidad para un apartamento con un bloque de entrada está diseñado para un uso intensivo. Puede manejar cargas comerciales. Por lo tanto, al equipar oficinas, es bastante aceptable utilizar modelos estándar de uso general.
Cómo elegir el videoportero adecuado para un apartamento, recomendaciones útiles
Vale la pena aclarar la lista de tareas a resolver
No es recomendable utilizar dispositivos electrónicos de pantalla grande solo para abrir puertas. La figura ilustra las capacidades avanzadas para el usuario cuando conecta varias cámaras:

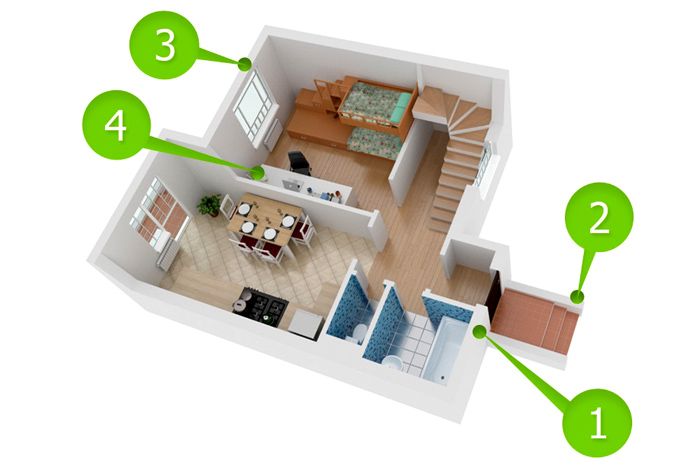

- El primero realiza las funciones típicas de un videoportero para un apartamento.
- El segundo se puede instalar en la entrada para controlar el área cercana al ascensor, el sitio.
- El tercero le permitirá cuidar su propio automóvil en el estacionamiento del patio.
- El cuarto está instalado para la grabación de video en el lugar correcto del apartamento.
Enumere sus necesidades personales. Entonces, en algunos casos, necesita un receptor de videoportero móvil para un apartamento, que se instala rápidamente en un lugar conveniente para el usuario.
Resumen de las principales funciones de los videoporteros con conexión a un portero automático
Es más fácil preparar una lista de criterios después de un examen cuidadoso de un equipo bien equipado. A continuación se muestran las características del conjunto completo de modernos sistemas de videoportero para apartamentos:
- La gran pantalla a color de alta resolución simplifica la identificación de los visitantes. No debemos olvidar que las imágenes grandes de alta calidad son convenientes para trabajar con menús y elegir configuraciones.
- Algunos modelos están equipados con paneles táctiles. Este diseño simplifica el manejo de equipos.
- El videoportero para apartamentos de categoría IP se puede conectar no solo al panel de llamada sin cables. Dicho equipo es adecuado para la conexión a otros componentes de la red, sistemas de “hogar inteligente”.
- Teniendo en cuenta sus propios planes, verifican la posibilidad de conectarse: cámaras de video, monitores adicionales, varias unidades de llamada, sensores de alarma antirrobo.
- Es necesario asegurarse de que la técnica sea adecuada para un cierto rango de posiciones relativas de componentes individuales. Como mínimo, debe hacer coincidir la distancia al panel de llamadas.
- Para grandes objetos inmobiliarios, será conveniente la posibilidad de intercomunicador: comunicación a través de diferentes tubos (videoporteros).
- Las unidades de almacenamiento integradas se utilizan para controlar la grabación de materiales de audio y video. Al ampliar las capacidades básicas con SD, otras tarjetas de memoria estándar serán útiles.
- Algunos modelos tienen función de manos libres.
- El modo de imagen en imagen se utiliza para la visualización simultánea de imágenes de varias cámaras.
Las dimensiones y los parámetros estéticos del videoportero para el apartamento se seleccionan teniendo en cuenta las preferencias personales.
Fabricantes de videoporteros, características de modelos populares
Los expertos y los usuarios privados notan las buenas características del equipo. Optimus... Bajo esta marca se producen videoporteros para apartamentos con pantallas a color de 3,5 "a 10,1". Algunos modelos pueden instalarse a una distancia de hasta 100 m del panel de llamada. La gama del fabricante incluye una amplia gama de cerraduras, cámaras de video, fuentes de alimentación, dispositivos de red y otros componentes especializados. Se pueden utilizar para crear un sistema bien coordinado de cualquier nivel de complejidad.
Oficina principal COMMAX ubicado en Seúl. Esta empresa representa videoporteros para casas y departamentos, unidades de llamada digital y coordinadas. La lista de equipos adicionales incluye interfaces, radio y tubos cableados, dispositivos de control.
Bajo la marca Ojo de halcón en el mercado interno existe una amplia gama de productos electrónicos para la creación de sistemas de seguridad privados, públicos y comerciales. En la línea de producción actual hay varios tipos y configuraciones de videoporteros, dispositivos adicionales para conectar a los bloques de entrada. Los productos de esta marca cumplen con los estándares internacionales de la industria. Se están creando modelos especiales para el mercado ruso.

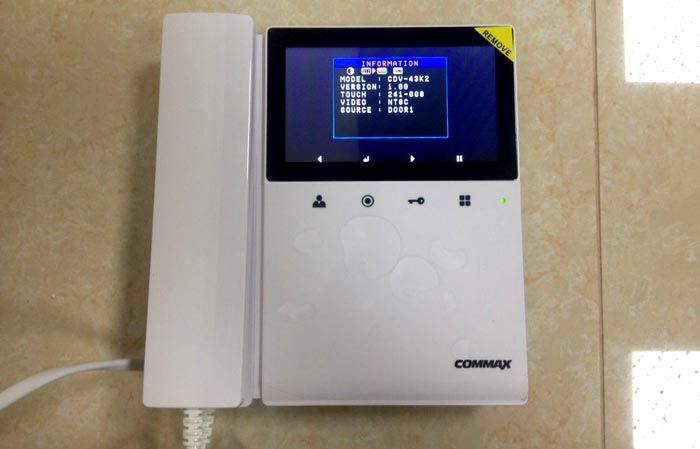

Commax CDV-43K2
| Opciones | Valor |
|---|---|
| Tamaño de pantalla diagonal, pulgadas | 4,3 |
| Distancia permitida al panel de llamada, m | 70 |
| Número de cámaras / paneles conectados, piezas | 2 |
| Tipo de conexión con unidades externas | Cableado |
| caracteristicas: | Intercomunicador, pantalla táctil, microteléfono, conexión de monitor adicional. |
Incluso con luz brillante, la pantalla Commax CDV-43K2 proporciona un buen entorno de lectura
Ojo de halcón FE-IP70M
| Opciones | Valor |
|---|---|
| Tamaño de pantalla diagonal, pulgadas | 7 |
| Número de cámaras / paneles conectados, piezas | 2 |
| Tipo de conexión con unidades externas | Con cable, Wi-Fi |
| caracteristicas: | Resolución de pantalla 800x480 píxeles, Ethernet, altavoz, control táctil, soporte para tarjetas de memoria SD, grabación de fotos. |
Elementos de control, indicación y control del videoportero del apartamento Falcon Eye FE-IP70M

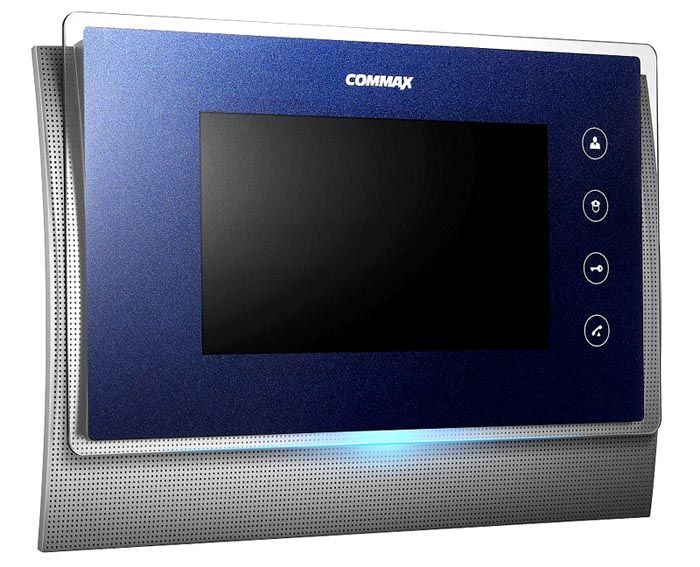

Commax CDV-70UM
| Opciones | Valor |
|---|---|
| Tamaño de pantalla diagonal, pulgadas | 7 |
| Distancia permitida al panel de llamada, m | 70 (20 - antes del tubo) |
| Número de cámaras / paneles conectados, piezas | 2 (+1 tubo) |
| Tipo de conexión con unidades externas | Cableado |
| caracteristicas: | Altavoz, intercomunicador, control táctil, soporte para tarjetas de memoria, grabación de fotos y videos. |
El videoportero para el apartamento Commax CDV-70UM se ve bien en un interior moderno

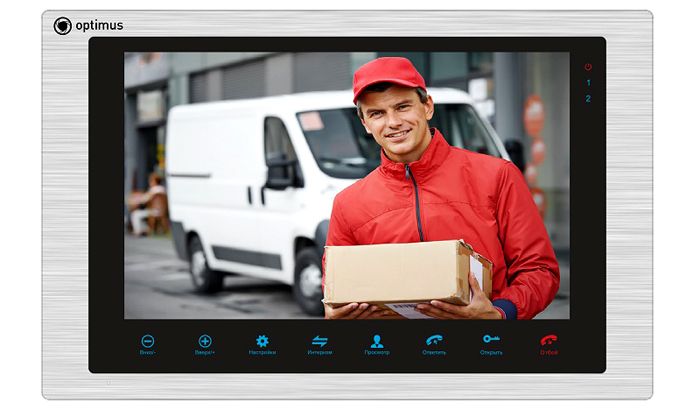

Optimus VM-10NW
| Opciones | Valor |
|---|---|
| Tamaño de pantalla diagonal, pulgadas | 10,1 |
| Distancia permitida al panel de llamada, m | 100 |
| Número de cámaras / paneles conectados, piezas | 2 (+4 monitores de video) |
| Tipo de conexión con unidades externas | Cableado |
| caracteristicas: | Posibilidad de conectar componentes de alarma de seguridad, ampliar la memoria hasta 32 GB, grabar fotos y videos. |
La alta calidad de imagen le permite examinar cuidadosamente los detalles más pequeños

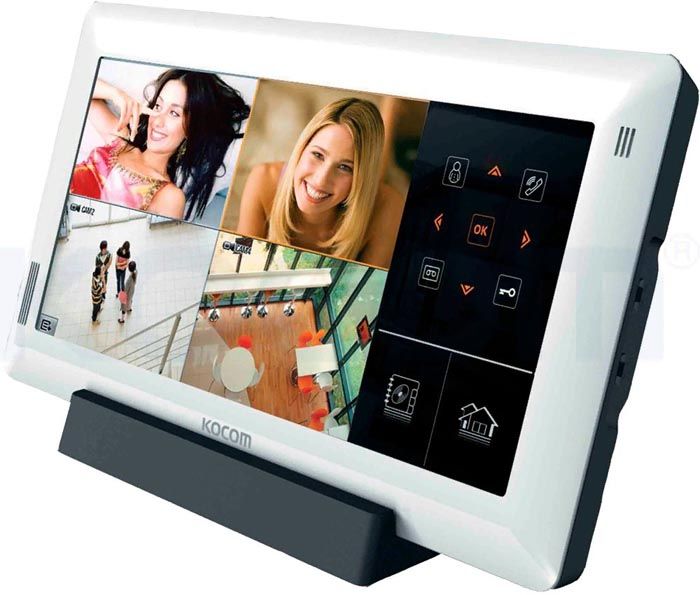

Kocom KVR-A510
| Opciones | Valor |
|---|---|
| Tamaño de pantalla diagonal, pulgadas | 10 |
| Número de cámaras / paneles conectados, piezas | 4 (+1 auricular, +1 monitor) |
| Tipo de conexión con unidades externas | Cableado |
| caracteristicas: | Soporte para tarjetas de memoria flash SD y USB, conexión de sensores de alarma antirrobo y sirenas, grabación visible, imagen en imagen, cinco tonos de llamada, intercomunicador |
Kocom KVR-A510: videoportero con características funcionales avanzadas
Instalación de un videoportero en un apartamento y conexión a un intercomunicador de entrada.
En la primera etapa, descubren qué equipo está instalado en la entrada. Los equipos modernos de esta categoría se crean utilizando tecnologías digitales. En ellos, la transferencia de datos se realiza a través de dos líneas físicas. Los bloques de usuario están conectados en paralelo. El dispositivo se puede identificar visualmente mediante un cable delgado. Por supuesto, es mejor aclarar los parámetros de acuerdo con el número de modelo específico. Esta opción implica una configuración separada de los tubos (monitores de video).
Los intercomunicadores para entradas de tipo coordinado están conectados por líneas separadas a los dispositivos del usuario. La presencia de una gran cantidad de conductores aumenta el costo del cable, pero aumenta ligeramente el nivel de confiabilidad.
Esta descripción detallada le ayudará a aprender a conectar usted mismo el videoportero:
| Foto | Secuencia de acciones con comentarios |
|---|---|
 | Además del equipo en sí, se deben preparar las siguientes herramientas y accesorios: ropa de trabajo adecuada, gafas de seguridad, un taladro con corona y otros accesorios, un destornillador, un cuchillo o alicates para quitar el aislamiento de los cables. Un nivel de construcción será útil para fijar con precisión bloques individuales en la pared. |

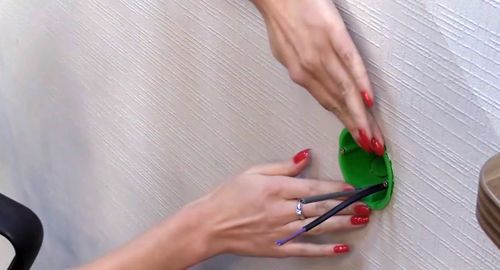

 | Usando una regla y un lápiz, se aplican marcas para montar un intercomunicador, un timbre individual. Un taladro con corona crea un gran agujero donde se insertará la caja de conexiones. |

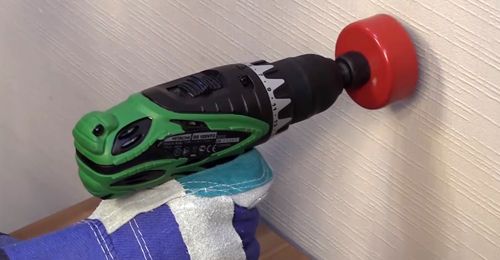

 | Este apartamento tiene tabiques de yeso, por lo que hay un espacio libre conveniente para colocar líneas de cable. Los cables de alimentación y las líneas de comunicación se insertan en la caja posterior. |
 | Usando cortadores de alambre, se eliminan 10-15 mm de aislamiento. A continuación, conecte el conector, que viene incluido por el fabricante en el kit estándar. Siga las recomendaciones de las instrucciones oficiales, especialmente el diagrama de conexión de acuerdo con la marca de color. |
 | Las conexiones fiables se realizan mediante bloques de terminales. Si se usa soldadura fuerte, entonces se proporciona un sellado confiable usando una chaqueta termorretráctil. |

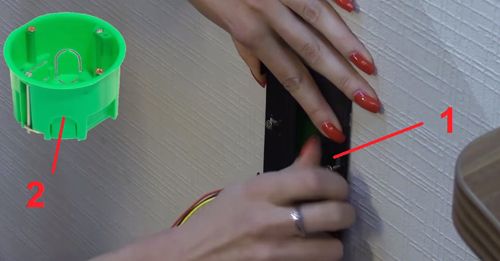

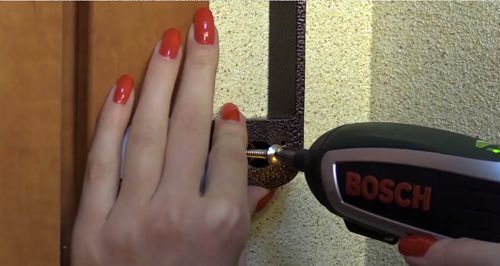

 | A continuación, se fija un panel especial (1) con tornillos autorroscantes. Los orificios de montaje coinciden con las dimensiones de una caja de conexiones típica (2), tipo KU 68. |

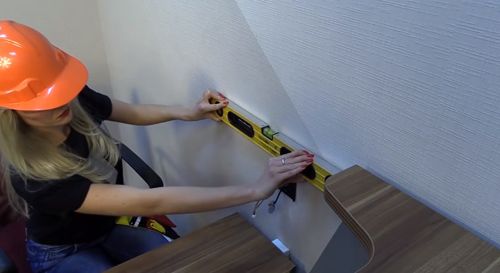

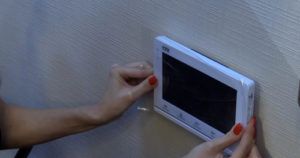

 | En esta etapa, debe asegurarse de que el sujetador esté nivelado. Aquí es donde el nivel de construcción del flotador resulta útil. |
 | Corte el cable de alimentación estándar a la longitud deseada, conéctelo a la línea suministrada de la caja.El conector se inserta en el conector en la parte posterior del videoportero. Los cables se colocan dentro de la caja de montaje, el monitor se cuelga de los elementos que sobresalen de la placa. |
 | A continuación, proceda a la instalación del panel de llamadas. El recorrido del cable está oculto dentro de las estructuras de revestimiento de cartón yeso, debajo de la carcasa. El agujero se crea con un taladro y un taladro de un diámetro adecuado. Se utiliza un soporte en ángulo para la fijación. |
 | La energía en el tablero de distribución se enciende después de que se completan todas las operaciones de instalación. Verifique el rendimiento, ajuste el volumen y otros parámetros para adaptarse a los requisitos personales. |

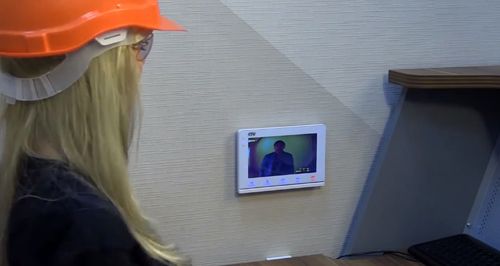

¡Nota! La chica de la foto es una clara confirmación de que cualquier rubia puede realizar estas operaciones de trabajo sin errores.

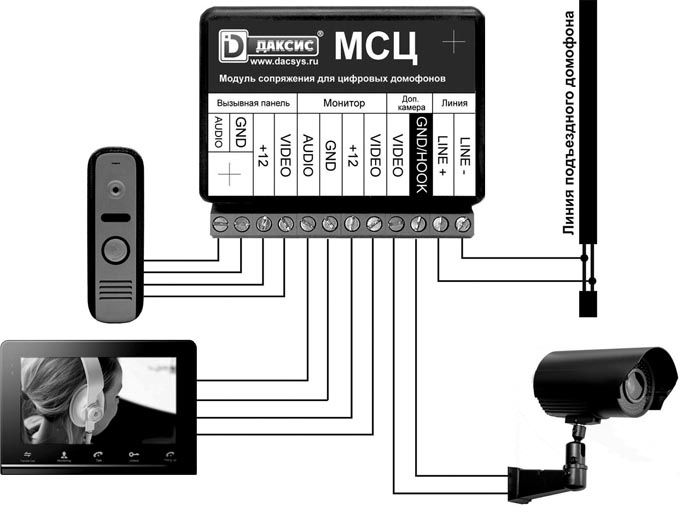

Conexión a un intercomunicador de puerta digital
Para conectar el sistema individual anterior a un portero automático, necesitará un módulo de interfaz especial
Al realizar la instalación, se deben tener en cuenta las recomendaciones oficiales del fabricante. Este modelo está diseñado para un trabajo coordinado con los teléfonos con altavoz de puerta con video de Commax, Kocom y CTV.
Diagrama de conexión de videoportero
Los intercomunicadores digitales (entrada) de la serie moderna son capaces de transmitir señales de control para 250 apartamentos y más a través de un cable de par trenzado estándar. Al especificar los parámetros del circuito, debe asegurarse de que la longitud de la ruta no exceda los límites establecidos por el fabricante del videoportero doméstico. Para excluir averías, las líneas de señal no se pueden montar en la misma caja que las de potencia.
Si es difícil averiguar el tipo de equipo público, debe desmontar el tubo conectado
Esto sucede cuando se introduce una línea de dos cables en el apartamento y el acceso al canal central es limitado. La foto muestra los interruptores DIP (2, 3). En ellos se instalan puentes, que configuran la codificación al transmitir información. La presencia de tales elementos indica que la tecnología digital está frente a usted.

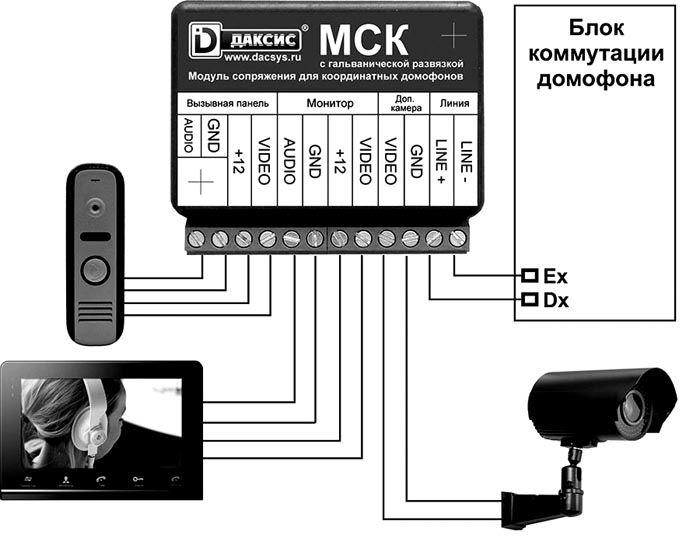

Conexión a un intercomunicador de acceso coordinado
Diagrama de cableado
El trabajo se realiza teniendo en cuenta la información anterior. A pesar de la relativa simplicidad de las modificaciones de coordenadas, también son posibles captaciones parásitas del circuito de suministro de energía mediante fuertes campos electromagnéticos. Los sistemas de videoportero para un apartamento de todo tipo funcionan peor con un aumento en la distancia entre los componentes funcionales.
Selección del módulo de interfaz
Esta unidad se compra teniendo en cuenta el tipo de intercomunicador de entrada (digital o coordinado). La segunda condición importante es el cumplimiento de los componentes del sistema conectados. Por esta razón, a menudo es preferible comprar productos de la misma marca.
El videoportero con una unidad de interfaz incorporada no necesita complementarse con un dispositivo externo especializado
Características de instalación y configuración.
Si la conexión es correcta, no es necesario configurar el videoportero del apartamento de forma especial. Mediante ajustes estándar, el usuario selecciona y establece:
- brillo de pantalla aceptable;
- volumen de llamadas y conversaciones;
- duración de la llamada;
- melodía;
- método de grabación de datos de audio y video.
Configure las conexiones inalámbricas de acuerdo con las instrucciones del fabricante.
Como regla general, se utiliza un proceso automatizado, que se acompaña de indicaciones claras en la pantalla del monitor.
¡Nota! Al instalar un intercomunicador de video en una casa privada y a una gran distancia del camino de entrada, un asistente será útil.
Los especialistas notan los siguientes problemas típicos que surgen durante el proceso de instalación:
- fuerte interferencia electromagnética;
- conexión incorrecta de la polaridad de la línea de comunicación;
- muy poca diferencia de potencial entre los modos de espera y de llamada.
Algunas fallas de software se eliminan después de reiniciar el videoportero. Los nuevos modelos tienen función de autodiagnóstico. Las señales del equipo detectaron errores con códigos, indicación luminosa. La documentación adjunta contiene un descifrado de los datos relevantes.
Dónde comprar un videoportero para un apartamento: precios, descripción general del mercado
| Foto | Modelo de marca | Tamaño de pantalla, pulgadas | precio, frotar. | caracteristicas: |
|---|---|---|---|---|

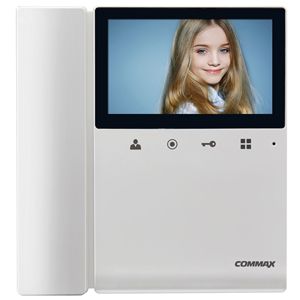

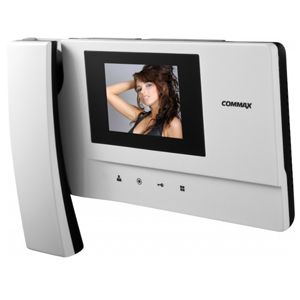

 | COMMAX / CDV-35A | 3,5 | 4600-5800 | Modelo compacto con tubo. Conexión de hasta dos placas exteriores (distancia máxima 50 m), pantalla táctil. |
 | COMMAX / CDV-43K2 | 4,3 | 4300-5980 | Distancia de conexión hasta 70 m, control táctil, intercomunicador. |

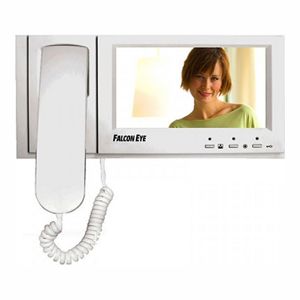

 | Ojo de halcón / FE-71C | 7 | 4700-6120 | Dos paneles de llamada, la posibilidad de conectar un teléfono adicional. |

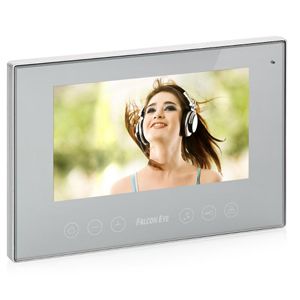

 | Ojo de halcón / FE-78Z | 7 | 8100-9600 | Auricular inalámbrico, control de volumen, control táctil. |

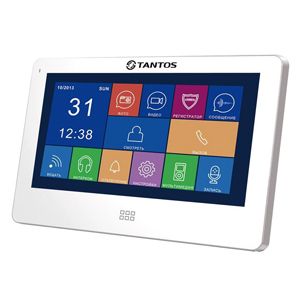

 | Tantos / NEO Slim | 7 | 15700-17200 | Intercomunicador, selección de melodías MP3 para llamadas, pantalla táctil con resolución 800x400. |
Puede averiguar qué videoportero es mejor para un apartamento después de un análisis exhaustivo de los hechos anteriores. Debe agregar datos sobre sus propias preferencias, la situación actual en el segmento temático del mercado.
Con la elección correcta de equipo, solo se reunirá con invitados bienvenidos
Para obtener más información e intercambio de opiniones, utilice los comentarios al artículo.
