Ρύθμιση του διακόπτη πίεσης νερού για την αντλία και αντιμετώπιση προβλημάτων εσωτερικά

Ετικέτες:Υδραυλικά, Με τα χέρια σας

Το αντίστοιχο μηχανολογικό σύστημα θα εκτελέσει τις λειτουργίες του άψογα εάν η ρύθμιση γίνει σωστά διακόπτης πίεσης νερό για την αντλία. Αυτή η διαδικασία μπορεί να εκτελεστεί ανεξάρτητα χωρίς να ζητηθεί βοήθεια από ειδικούς. Θα αυξήσει την ακρίβεια του εξοπλισμού και θα αποτρέψει την πρόωρη αστοχία των μεμονωμένων εξαρτημάτων του.

Ρύθμιση του διακόπτη πίεσης νερού για την αντλία

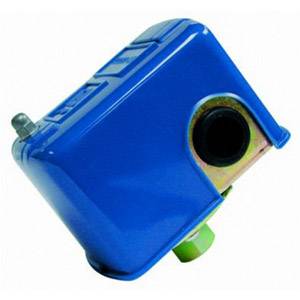

Το ρελέ που υποδεικνύεται από το βέλος είναι εγκατεστημένο σε μεμονωμένα συστήματα παροχής νερού

Το περιεχόμενο του άρθρου

1 Σχεδιασμός και χαρακτηριστικά της εργασίας
2 Παράμετροι προϊόντων από διαφορετικούς κατασκευαστές
3 Μέθοδος ρύθμισης του διακόπτη πίεσης νερού για την αντλία
4 Διαγνωστικά, αντιμετώπιση προβλημάτων μετά την εγκατάσταση και αναβαθμίσεις
5 Γενικά συμπεράσματα
6 Βίντεο: η ρύθμιση του διακόπτη πίεσης του αντλιοστασίου δεν είναι τίποτα περίπλοκο

Σχεδιασμός και χαρακτηριστικά της εργασίας

Η αυτόματη απομνημόνευση του αλγορίθμου ορισμένων ενεργειών είναι χρήσιμη μόνο σε τυπικές καταστάσεις. Στην πράξη, εμφανίζονται διάφορες δυσλειτουργίες, επομένως απαιτείται σε βάθος γνώση. Θα είναι επίσης χρήσιμα για την αγορά ενός νέου διακόπτη πίεσης για μια αντλία χωρίς ενοχλητικά λάθη και περιττά έξοδα.

Σχεδιασμός συσκευής

Για ποια είναι η ακριβής ρύθμιση του διακόπτη πίεσης του αντλιοστασίου;

Οι παρακάτω είναι οι λόγοι για τη διατήρηση ενός φυσιολογικού επιπέδου πίεσης στο σύστημα παροχής νερού:

Σε χαμηλή πίεση, το νερό από τις βρύσες ρέει πολύ αργά. Μερικά μοντέλα πλυντηρίων πιάτων και πλυντήρια μην ενεργοποιήσετε ή δυσλειτουργείτε.
Μια υπερβολικά υψηλή κεφαλή ασκεί υπερβολικά φορτία σε όλα τα στοιχεία του συστήματος παροχής νερού. Η πιθανότητα έκτακτης ανάγκης αυξάνεται.
Ανακριβής ρύθμιση διακόπτης πίεσης νερού για την αντλία το κάνει να λειτουργεί πολύ συχνά. Αυτό θα φθείρει πρόωρα τα μηχανικά μέρη της συσκευής.

Όλα τα στοιχεία του συστήματος παροχής νερού έχουν σχεδιαστεί για ένα συγκεκριμένο επίπεδο πίεσης

Πώς λειτουργεί το ρελέ

Οποιαδήποτε από τις συσκευές αυτής της ομάδας έχει σχεδιαστεί για να διορθώνει γρήγορα την πίεση υγρού στον αγωγό. Όταν οι τιμές κατωφλίου διασταυρώνονται στην υψηλότερη ή κάτω πλευρά του ονομαστικού εύρους, το δίκτυο τροφοδοσίας του κινητήρα αντλίας ανοίγει (κλειστό). Για την επίλυση αυτού του προβλήματος, χρησιμοποιείται η ακόλουθη κατασκευή:

Η μεταφορά της μηχανικής δύναμης από την πίεση του ρευστού πραγματοποιείται μέσω μιας εύκαμπτης μεμβράνης, η οποία επίσης λειτουργεί ως σφραγιστικό και εμποδίζει την είσοδο υγρασίας στη συσκευή.
Ένα μεγάλο ελατήριο οδηγείται μέσω μιας μεταλλικής ράβδου και ράβδου.
Αφού η ράβδος μετακινηθεί σε μια συγκεκριμένη γωνία, αυξάνεται η αντίσταση στην κίνηση. Αυτή η μη γραμμικότητα παρέχεται από ένα δεύτερο ελατήριο με μικρότερο ύψος και διάμετρο.
Περαιτέρω κίνηση ενεργοποιεί την αρθρωτή μονάδα δίσκου, η οποία ανοίγει τις επαφές ρελέ.

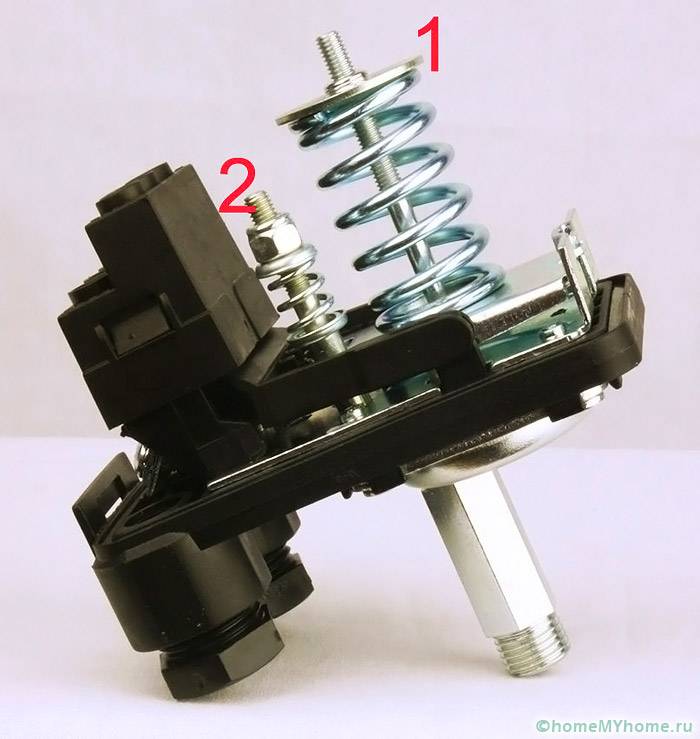

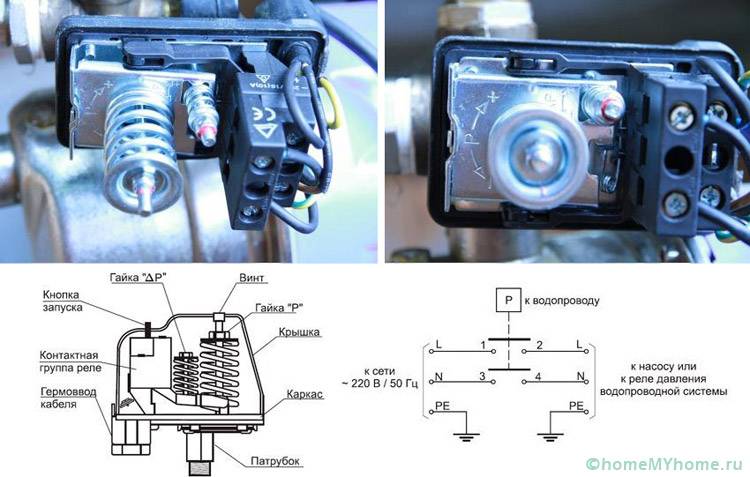

Ο ρυθμιστής έχει αφαιρεθεί το καπάκι

Το ύψος των ελατηρίων αλλάζει από παξιμάδι και ροδέλα. Όταν η συμπίεση είναι μεγάλη, αυξάνεται το επίπεδο πίεσης, με την οποία τροφοδοτείται ο κινητήρας της αντλίας. Παρόμοιες ενέργειες με μικρότερο ελατήριο θα ρυθμίσουν την πίεση στην οποία ανοίγουν οι επαφές του ρελέ.

Διάγραμμα καλωδίωσης του διακόπτη πίεσης νερού για την αντλία και τους κύκλους λειτουργίας

Το παρακάτω σχήμα δείχνει ένα τυπικό αυτόνομο σύστημα παροχή νερού ιδιωτικής κατοικίας.

Τυπικό σχέδιο παροχής νερού για ένα σπίτι

Λειτουργεί ως εξής:

Τα πηγάδια "στην άμμο", τα πηγάδια και άλλες τυπικές πηγές δεν δημιουργούν οι ίδιοι πίεση στο σύστημα παροχής νερού. Για την επίλυση αυτού του προβλήματος, στο πρώτο στάδιο χρησιμοποιείται μια αντλία (10).
Όταν είναι ενεργοποιημένο, τροφοδοτεί υγρό σε μια ειδική δεξαμενή (15). Έχει ένα ευέλικτο διαμέρισμα. Αυτή η χωρητικότητα είναι ταυτόχρονα αποθηκευτικός χώρος και αποσβεστήρας.
Αφού φτάσει στη μέγιστη πίεση (3,3 atm.), Οι ομάδες επαφής του ρελέ (1) ανοίγουν, ο κινητήρας της αντλίας είναι απενεργοποιημένος.
Από εδώ και πέρα, η πίεση στο σύστημα διατηρείται μόνο από τη δεξαμενή.
Σε εξέλιξη πλυντήριο και άλλους καταναλωτές, η πίεση μειώνεται. Όταν μειώνεται σε 2, 2 atm. Οι επαφές ρελέ θα κλείσουν το ηλεκτρικό κύκλωμα 220V και θα ενεργοποιήσουν την αντλία.

Αυτοί οι κύκλοι επαναλαμβάνονται αυτόματα, χωρίς παρέμβαση του χρήστη.

Σημείωση! Τα επίπεδα πίεσης λειτουργούν, αλλά κατά προσέγγιση. Για τον ακριβή έλεγχο του διακόπτη πίεσης νερού για την αντλία, πρέπει να χρησιμοποιήσετε τα κατάλληλα δεδομένα για τον συγκεκριμένο σταθμό.

Παράμετροι προϊόντων από διαφορετικούς κατασκευαστές

Ο παρακάτω πίνακας δείχνει τα δεδομένα εξειδικευμένων ρελέ ελέγχου για σταθμούς νερού.

Πίνακας 1. Δεδομένα εξειδικευμένων ρελέ ελέγχου για σταθμούς νερού.

Μοντέλο	Εύρος πίεσης, atm.	Κόστος, τρίψτε.	Χαρακτηριστικά:

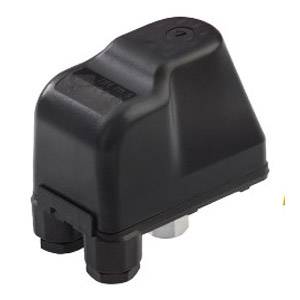

Genebre 3780 (Ισπανία)	Έως 4	350-400	Εγγύηση κατασκευαστή για 1 έτος.

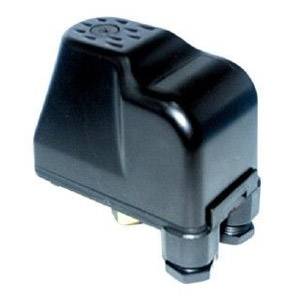

Italtecnica PM / 5	1-5	470-490

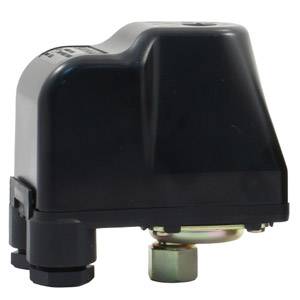

UNIPUMP PM / 5	1-4,5	460	Ανάλογο της Italtecnica, συμπαραγωγή Ιταλία - Ρωσία.
Italtecnica PM53W	1-5	950	Ενσωματωμένο μανόμετρο, 5 εξαρτήματα, ενίσχυση των σπειρωτών συνδέσεων με μεταλλικά ένθετα
Italtecnica PMR / 5	1-5	795 – 820	Κουμπί για χειροκίνητη εκκίνηση στο σώμα, θερμοκρασία νερού - έως + 110 ° C.

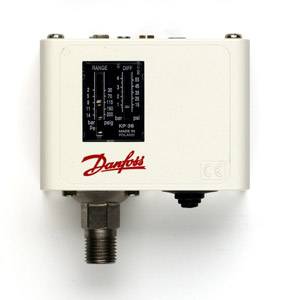

Danfoss KPI 35 (Πολωνία)	0,2-8	3 100 – 3 500	Ρελέ βιομηχανικής ποιότητας με προστασία IP44.

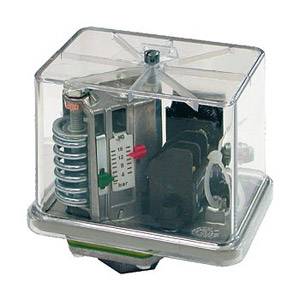

Tival FF4 (Γερμανία)	0,2-8	5 100 – 5 300	Διαφανές σώμα σιλικόνης για εύκολη οπτική επιθεώρηση.

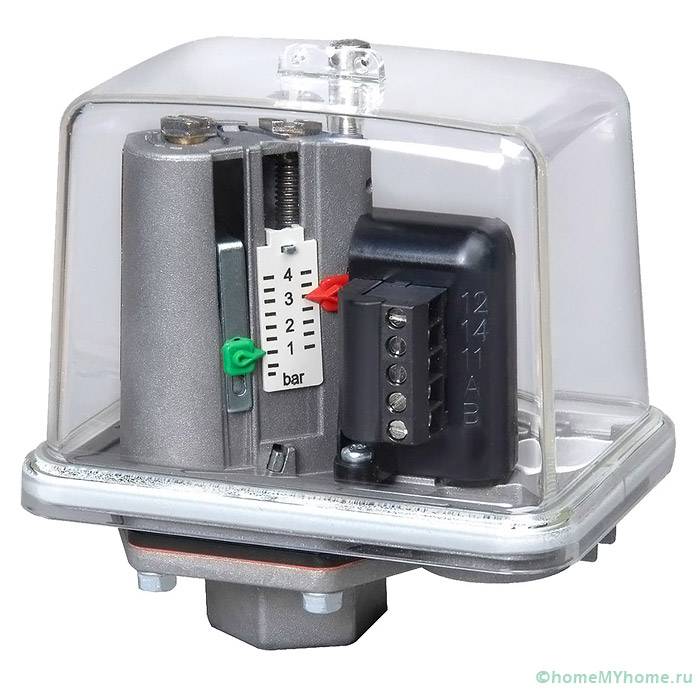

Ρελέ με ρυθμιζόμενο άνω και κάτω όριο

Οι αρχές λειτουργίας των παραπάνω προϊόντων είναι ίδιες. Ο μηχανισμός στο σχήμα παρέχει σχετικά χαμηλό περιεχόμενο πληροφοριών. Είναι πιο ακριβές και πιο εύκολο να ρυθμίσετε την πίεση χρησιμοποιώντας μια εξειδικευμένη συσκευή, ένα μανόμετρο.

Η τιμή των ηλεκτρονικών διακοπτών πίεσης νερού για την αντλία είναι υψηλότερη. Αυτές οι συσκευές πρέπει να εξετάζονται ξεχωριστά, καθώς διαφέρουν σημαντικά από τα μοντέλα που παρουσιάζονται σε αυτό το άρθρο. Ο εξοπλισμός τους περιλαμβάνει: μικρο-τουρμπίνες για τη μέτρηση του ρυθμού ροής ρευστού, ειδικούς αισθητήρες πίεσης και μονάδες μετάδοσης δεδομένων σε εξωτερικές συσκευές προβολής.

Ηλεκτρονικό ρελέ κατασκευασμένο στην Πολωνία

Μέθοδος ρύθμισης του διακόπτη πίεσης νερού για την αντλία

Αυτός ο αλγόριθμος χρησιμοποιείται σε «ιδανική» κατάσταση όταν το σύστημα παροχής νερού είναι σε καλή κατάσταση λειτουργίας.

Κύριοι ρυθμιστικοί φορείς

Τα παρακάτω βήματα θα σας βοηθήσουν να δημιουργήσετε έναν νέο ρυθμιστή:

Αποσυνδέστε την αντλία από το δίκτυο 220 V και αποστραγγίστε πλήρως το νερό.
Παρέχεται ισχύς στον κινητήρα και η αύξηση της πίεσης παρακολουθείται στο μανόμετρο και καταγράφεται το επίπεδο αυτόματου τερματισμού. Ανοίξτε τη βαλβίδα έτσι ώστε η πίεση να μειώνεται αργά. Καταγράφονται οι αναγνώσεις της συσκευής, στις οποίες οι επαφές ρελέ είναι κλειστές.

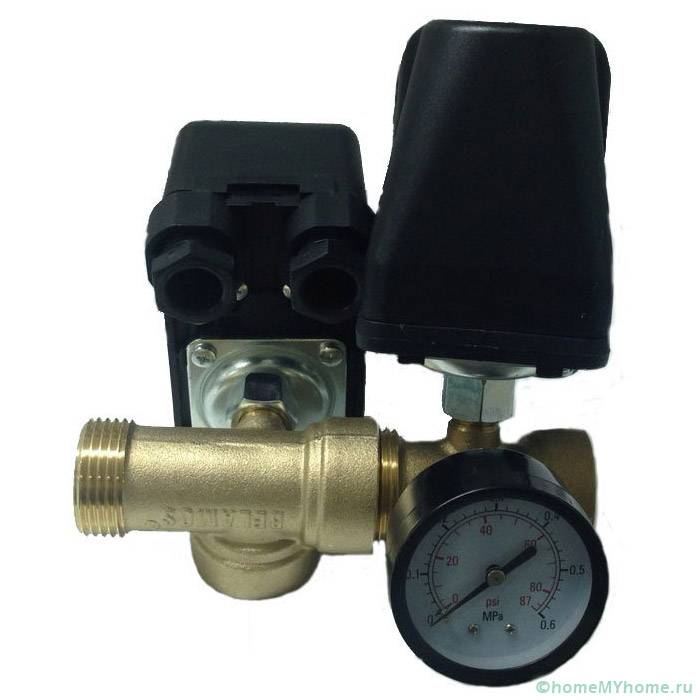

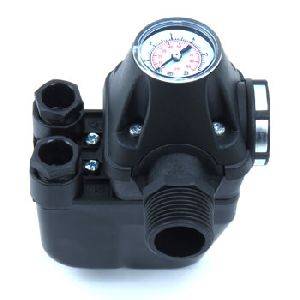

Το ενσωματωμένο μανόμετρο είναι βολικό για εύκολη ρύθμιση

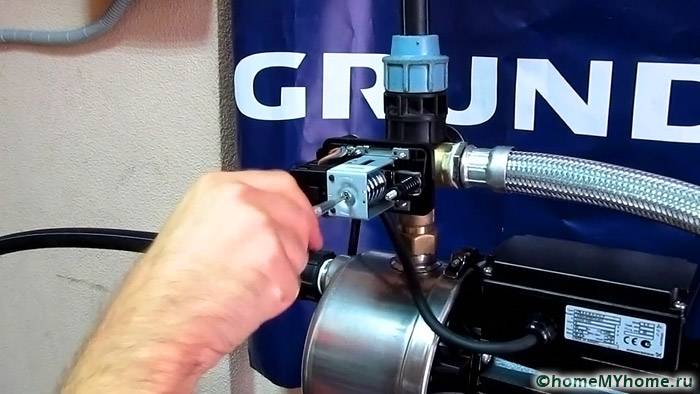

Για να αυξήσετε το επίπεδο ενεργοποίησης της αντλίας, σφίξτε το παξιμάδι σε ένα μεγάλο ελατήριο.

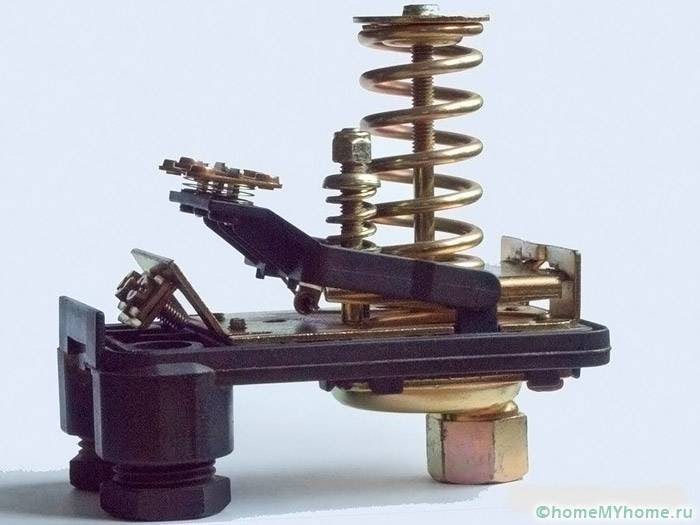

Μεγάλη ρυθμιζόμενη τιμή ελατηρίου

Ο έλεγχος πραγματοποιείται σύμφωνα με τον παραπάνω αλγόριθμο.
Η πίεση στην οποία ανοίγει το ηλεκτρικό κύκλωμα αυξάνεται με συμπίεση ενός μικρού ελατηρίου.

Σημείωση! Οι δύο ρυθμίσεις είναι αλληλένδετες.

Ένα μικρό ελατήριο θέτει ένα απροσδιόριστο κεφάλι για κλείσιμο, αλλά η διαφορά μεταξύ δύο επιπέδων

Ένα μικρό ελατήριο δεν θέτει συγκεκριμένη πίεση για απενεργοποίηση, αλλά η διαφορά μεταξύ των τιμών ενεργοποίησης και απενεργοποίησης της αντλίας

Διαγνωστικά, αντιμετώπιση προβλημάτων μετά την εγκατάσταση και αναβαθμίσεις

Εάν το παραπάνω σχήμα δεν λειτουργεί, χαλαρώστε και τα δύο παξιμάδια με προκαταρκτική αύξηση της πίεσης, για παράδειγμα, σε 3,3 atm. Αδειάστε αργά το υγρό στο απαιτούμενο επίπεδο (2, 3 atm.), Κλείστε τη βαλβίδα. Ένα παξιμάδι σε ένα μεγάλο ελατήριο στερεώνεται σε μια θέση έως ότου το ρελέ σβήσει. Μετά - επαναλάβετε τα βήματα από την προηγούμενη ενότητα.

Οι τυπικοί ρυθμιστές (τύπος Italtecnica PM / 5) μπορούν να αναβαθμιστούν:

Το τρίτο ελατήριο, που δημιουργήθηκε με τη μορφή πείρου, λυγίζει με τέτοιο τρόπο ώστε η στερέωση στα πλαστικά στοπ να είναι πιο ασφαλής.
Ο ουδέτερος αγωγός συνδέεται απευθείας με τον κινητήρα. Το καλώδιο φάσης χωρίζεται σε δύο ομάδες, γεγονός που μειώνει τη φθορά κατά την καύση των επαφών.

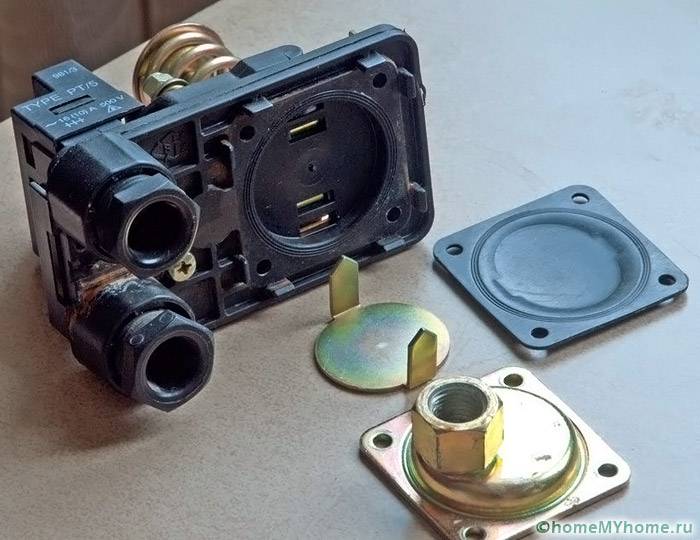

Δεν είναι δύσκολο να αποσυναρμολογηθεί το ρελέ

Γενικά συμπεράσματα

Με αυτές τις οδηγίες, η αυτόματη ρύθμιση του διακόπτη πίεσης νερού για το αντλιοστάσιο δεν θα είναι δύσκολη. Κατά την επιλογή ενός νέου προϊόντος για αντικατάσταση, θα πρέπει να προσέξετε τις ακόλουθες παραμέτρους:

συμμόρφωση των σπειροειδών συνδέσεων ·

Χρησιμοποιώντας ένα μπλουζάκι για να συνδέσετε μια συσκευή

Σχετικό άρθρο:

Διακόπτης πίεσης για τον συσσωρευτή. Από μια ξεχωριστή έκδοση, θα μάθετε πώς να επιλέξετε το σωστό ρελέ και να κάνετε τις κατάλληλες ρυθμίσεις του.

εύρος πίεσης και τη μέγιστη τιμή του ·
επιτρεπόμενη θερμοκρασία νερού
ισχύς του συνδεδεμένου ηλεκτρικού κινητήρα.

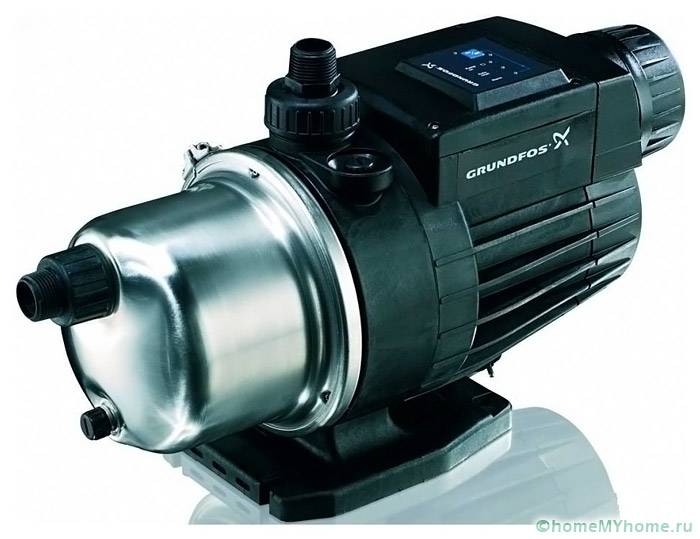

Οι σύγχρονες αντλίες προστατεύονται από ενσωματωμένες μονάδες από καταστάσεις έκτακτης ανάγκης

Φυσικά, το όνομα του κατασκευαστή έχει μια συγκεκριμένη έννοια. Σε ορισμένες περιπτώσεις, είναι πιο σοφό να πληρώνετε περισσότερα, αλλά να παρέχετε αυξημένη αξιοπιστία κατά τη λειτουργία.

Ορισμένοι αντλιοστάσιο δημιουργούνται μόνο από ορισμένα εξαρτήματα, επομένως η επιλογή ενός εναλλακτικού προϊόντος θα είναι δύσκολη

Παρά τον καλά αποδεδειγμένο σχεδιασμό, επιτρέπεται να γίνουν βελτιώσεις σε αυτόν. Η αντίστοιχη εργασία εκτελείται σε αποσυνδεδεμένο εξοπλισμό σύμφωνα με τους κανόνες ασφαλείας.
