Διάγραμμα τροφοδοσίας μίας γραμμής - σκοπός και τύποι

Ετικέτες:Φωτισμός, Σχέδιο

Σύμφωνα με τους "Κανόνες για την τεχνική λειτουργία των ηλεκτρικών εγκαταστάσεων των καταναλωτών", ένα διάγραμμα τροφοδοσίας μίας γραμμής είναι ένας από τους τύπους της εκτελεστικής τεκμηρίωσης, τα οποία πρέπει να είναι διαθέσιμα από έναν οργανισμό και μεμονωμένα δίκτυα και εξοπλισμό λειτουργίας χωρίς αποτυχία. Σε αυτό το άρθρο από την έκδοση homepro.techinfus.com/el/, θα περιγράψουμε λεπτομερώς τι είναι αυτό το σχήμα, τι πρέπει να περιλαμβάνει, καθώς και τους κανόνες για το σχεδιασμό του σύμφωνα με όλα τα κανονιστικά έγγραφα.

Διάγραμμα τροφοδοσίας μίας γραμμής ενός εξοχικού σπιτιού

Το περιεχόμενο του άρθρου

1 Τι είναι ένα διάγραμμα τροφοδοσίας μίας γραμμής και γιατί χρειάζεται
2 Τύποι ηλεκτρικών κυκλωμάτων μίας γραμμής
3 Αρχές σχεδιασμού για ένα διάγραμμα τροφοδοσίας μίας γραμμής
4 Προγράμματα εκτέλεσης εκτελεστικών εγγράφων
5 Βίντεο: συμβουλές από έμπειρο ηλεκτρολόγο

Τι είναι ένα διάγραμμα τροφοδοσίας μίας γραμμής και γιατί χρειάζεται

Ένα διάγραμμα τροφοδοσίας μίας γραμμής είναι ένα τεχνικό έγγραφο που εμφανίζει όλα τα στοιχεία του ηλεκτρικού δικτύου της εγκατάστασης, αναφέροντας τα χαρακτηριστικά και τις παραμέτρους τους, καθώς και την εγκατεστημένη και υπολογισμένη χωρητικότητα της εγκατάστασης στο σύνολό της. Ο όρος "μονή γραμμή" σημαίνει ότι όλες οι ηλεκτρικές συνδέσεις που υπάρχουν στο αντικείμενο, ανεξάρτητα από τη φάση τους, εμφανίζονται στο διάγραμμα ως μία γραμμή. Οι κανόνες για το σχεδιασμό διαγραμμάτων μιας γραμμής ρυθμίζονται από το GOST 2.702-2011 "Ενοποιημένο σύστημα τεκμηρίωσης σχεδιασμού (ESKD). Κανόνες για την εφαρμογή ηλεκτρικών κυκλωμάτων ". Ο κύριος σκοπός αυτής της εκτελεστικής τεκμηρίωσης είναι να παρέχει πληροφορίες και οπτική αντίληψη για τη διαμόρφωση του ηλεκτρικού δικτύου της εγκατάστασης, η οποία είναι απαραίτητη για τη λήψη αποφάσεων κατά τη λειτουργία του ενεργειακού τομέα.

Ένα παράδειγμα του σχεδιασμού ενός διαγράμματος τροφοδοσίας μιας γραμμής μιας βιομηχανικής επιχείρησης

Τύποι ηλεκτρικών κυκλωμάτων μίας γραμμής

Ανάλογα με το στάδιο στο οποίο συντάσσονται οι εργασίες για τη δημιουργία του ηλεκτρικού δικτύου του αντικειμένου ένα διάγραμμα μίας γραμμής, εξαρτάται ο τύπος και ο σκοπός του.Στο στάδιο ανάπτυξης της τεκμηρίωσης του έργου, καταρτίζεται ένα διάγραμμα μίας γραμμής υπολογισμού, το οποίο χρησιμεύει ως το κύριο έγγραφο για τον υπολογισμό των παραμέτρων του συστήματος τροφοδοσίας. Είναι αυτό το έγγραφο που είναι απαραίτητο για επακόλουθες εγκρίσεις με τις αρχές που εκδίδουν τεχνικούς όρους για τη σύνδεση του κατασκευαστικού αντικειμένου με τα υπάρχοντα ηλεκτρικά δίκτυα, τα οποία είναι οι οργανισμοί ηλεκτρικού δικτύου στην τοποθεσία της εγκατάστασης-καταναλωτή ηλεκτρικής ενέργειας.

Σημείωση! Η διαδικασία απόκτησης τεχνικών προδιαγραφών για σύνδεση σε ηλεκτρικά δίκτυα ρυθμίζεται από διάφορα έγγραφα. Μεταξύ αυτών: Διάταγμα της κυβέρνησης της Ρωσικής Ομοσπονδίας αριθ. 861 της 27ης Δεκεμβρίου 2004 "σχετικά με την έγκριση των κανόνων για την άνευ διακρίσεων πρόσβαση σε υπηρεσίες για τη μετάδοση ηλεκτρικής ενέργειας και την παροχή αυτών των υπηρεσιών", "Κανόνες για την άνευ διακρίσεων πρόσβαση σε υπηρεσίες για επιχειρησιακή διαχείριση αποστολών στη βιομηχανία ηλεκτρικής ενέργειας και την παροχή αυτών των υπηρεσιών", " Από τους κανόνες για την άνευ διακρίσεων πρόσβαση στις υπηρεσίες του διαχειριστή του συστήματος εμπορίας χονδρικής αγοράς και την παροχή αυτών των υπηρεσιών ", καθώς και" Κανόνες για την τεχνολογική σύνδεση των δεκτών ισχύος των καταναλωτών ηλεκτρικής ενέργειας, εγκαταστάσεις για την παραγωγή ηλεκτρικής ενέργειας, καθώς και εγκαταστάσεις ηλεκτρικού δικτύου που ανήκουν σε οργανισμούς δικτύου και άλλα άτομα, σε ηλεκτρικά δίκτυα ". Όλα τα κανονιστικά έγγραφα πρέπει να λαμβάνονται υπόψη κατά την ανάπτυξη τεκμηρίωσης.

Σχέδιο υπολογισμού του πίνακα διαμερισμάτων μιας εξοχικής κατοικίας

Στο στάδιο λειτουργίας της εγκατάστασης, καταρτίζονται διαγράμματα εκτελεστικών γραμμών μιας γραμμής, τα οποία εμφανίζουν όλες τις αλλαγές που έγιναν στη διαμόρφωση του ηλεκτρικού δικτύου κατά τη χρήση του. Αυτό μπορεί να οφείλεται στον εκσυγχρονισμό του χρησιμοποιούμενου εξοπλισμού ή στην αντικατάστασή του, στην προσθήκη νέων δυνατοτήτων ή στην αλλαγή της διαμόρφωσης των κορμών και των ομαδικών γραμμών. Σε μεγάλες εγκαταστάσεις, όπου το σύστημα τροφοδοσίας υποδιαιρείται σε διάφορα επίπεδα, καταρτίζονται διαγράμματα μίας γραμμής για κάθε ομάδα καταναλωτών: "η εγκατάσταση ως σύνολο - εργαστήριο - τοποθεσία" κ.λπ. Αρχικά, γίνεται ένα σχέδιο που δείχνει τους υποσταθμούς (TP) και τη διαμόρφωση των δικτύων που τα ενώνουν, στη συνέχεια το διάγραμμα του TP ή του MSB (κύριος πίνακας διανομής) και στη συνέχεια - κάθε πίνακας ισχύος ή φωτισμού που διατίθεται στην εγκατάσταση.

Σημείωση! Σε εγκαταστάσεις διαφόρων μορφών ιδιοκτησίας, το άτομο που είναι υπεύθυνο για τον ενεργειακό τομέα είναι υπεύθυνο για τη διατήρηση της τεχνικής τεκμηρίωσης και της συμμόρφωσής του με τις απαιτήσεις (PTEEP, Κεφάλαιο 1.2 "Καθήκοντα, ευθύνη των καταναλωτών για συμμόρφωση με τους κανόνες").

Εκτελεστικό διάγραμμα υποσταθμού 2-μετασχηματιστών

Με βάση αυτά μιας γραμμής, αναπτύσσονται άλλα ηλεκτρικά κυκλώματα του συστήματος τροφοδοσίας: δομικά και λειτουργικά, αρχή και εγκατάσταση.

Αρχές σχεδιασμού για ένα διάγραμμα τροφοδοσίας μίας γραμμής

Κατά την ανάπτυξη και την εκπόνηση τεκμηριωμένων εγγράφων, είναι απαραίτητο να συμμορφώνεστε με τις απαιτήσεις για παρόμοια έγγραφα που αντικατοπτρίζονται στην κανονιστική βιβλιογραφία, καθώς και με τα PTEEP και PUE ("Κανόνες ηλεκτρικής εγκατάστασης").

Τι πρέπει να περιλαμβάνει ένα διάγραμμα τροφοδοσίας μίας γραμμής

Οι ακόλουθες πληροφορίες πρέπει να αντικατοπτρίζονται σε διαγράμματα τροφοδοσίας μίας γραμμής, και συγκεκριμένα:

τα σύνορα της ζώνης ευθύνης του οργανισμού που παρέχει ηλεκτρική ενέργεια και του καταναλωτή του ·

Σημείωση! Το όριο της περιοχής ευθύνης εμφανίζεται στη σύμβαση για την τροφοδοσία ενός συγκεκριμένου αντικειμένου

Εμφάνιση της ζώνης ισορροπίας στο διάγραμμα τροφοδοσίας του αντικειμένου

συσκευές διανομής εισόδου (ASU) ή κύριος πίνακας διανομής, καθώς και υποσταθμοί μετασχηματιστών στον ισολογισμό του καταναλωτή με την εμφάνιση συσκευών ATS (αυτόματη ενεργοποίηση του αποθεματικού), εάν υπάρχει ·

Σπουδαίος! Εάν υπάρχει αυτόνομο τροφοδοτικό στο σύστημα τροφοδοσίας, πρέπει να αντικατοπτρίζεται στο διάγραμμα μιας γραμμής χωρίς αποτυχία.

συσκευές μέτρησης ηλεκτρικής ενέργειας που υποδεικνύουν την αναλογία μετασχηματισμού των μετασχηματιστών ρεύματος όταν χρησιμοποιούν μετρητές που λειτουργούν σε δευτερεύον ρεύμα 5 Αμπέρ.
πληροφορίες για όλα τα ερμάρια διανομής που διατίθενται στην εγκατάσταση, τόσο εξοπλισμό ισχύος όσο και συστήματα φωτισμού ·
το μήκος των κύριων ηλεκτρικών γραμμών με ένδειξη της μάρκας των καλωδίων, των συρμάτων και των μεθόδων τοποθέτησής τους ·
τεχνικές παράμετροι και κατάσταση στη θέση εργασίας όλων των αυτόματων συσκευών τερματισμού, που περιλαμβάνουν αυτόματους διακόπτες, RCD και ασφάλειες.
δεδομένα για όλα τα ηλεκτρικά φορτία που συνδέονται με τον εξοπλισμό που εμφανίζεται στο διάγραμμα, υποδεικνύοντας την ισχύ, το ρεύμα και τον συντελεστή τους.

Μια παραλλαγή της εκτέλεσης του υπολογισμένου διαγράμματος τροφοδοσίας μίας γραμμής ενός διοικητικού κτιρίου

Στάδια σχεδιασμού

Η παρουσία ενός διαγράμματος τροφοδοσίας μιας γραμμής είναι απαραίτητη προϋπόθεση για την απόκτηση άδειας σύνδεσης ενός κατασκευαστικού αντικειμένου με τα δίκτυα ενός οργανισμού παροχής ηλεκτρικής ενέργειας, επομένως, προτού προχωρήσετε στην ανάπτυξή του, είναι απαραίτητο να ζητήσετε τεχνικούς όρους.

Από αυτήν την άποψη, όλες οι εργασίες για το σχεδιασμό του συστήματος τροφοδοσίας μπορούν να χωριστούν σε διάφορα στάδια:

Αίτημα και παραλαβή τεχνικών προδιαγραφών ·
Ανάπτυξη διαγράμματος τροφοδοσίας μίας γραμμής με βάση τα ληφθέντα έγγραφα.
Συντονισμός της ανεπτυγμένης τεκμηρίωσης στον οργανισμό που εξέδωσε τις τεχνικές προδιαγραφές.

Επιλογή καταχώρισης τεχνικών προδιαγραφών για τροφοδοτικό

Κανόνες εγγραφής, απαιτήσεις GOST

Κατά τη σύνταξη ενός διαγράμματος τροφοδοσίας μιας γραμμής, είναι απαραίτητο να συμμορφώνεστε με τις απαιτήσεις της GOST που διέπουν αυτήν τη διαδικασία, και συγκεκριμένα:

GOST 2.709-89 «Ενοποιημένο σύστημα τεκμηρίωσης σχεδιασμού (ESKD). Συμβατικοί χαρακτηρισμοί καλωδίων και συνδέσεων επαφών ηλεκτρικών στοιχείων, εξοπλισμού και τμημάτων κυκλωμάτων σε ηλεκτρικά κυκλώματα ".
GOST 2.755-87 «Ενοποιημένο σύστημα τεκμηρίωσης σχεδιασμού (ESKD). Γραφικές ονομασίες σε ηλεκτρικά κυκλώματα. Εναλλαγή συσκευών και συνδέσεων επαφών ";
GOST 2.721-74 «Ενοποιημένο σύστημα τεκμηρίωσης σχεδιασμού (ESKD). Υπό όρους γραφικές ονομασίες σε σχήματα. Ονομασίες γενικής χρήσης (με τις τροπολογίες 1, 2, 3, 4) ";
GOST 2.710-81 «Ενοποιημένο σύστημα τεκμηρίωσης σχεδιασμού (ESKD). Αλφαριθμητικοί χαρακτηρισμοί σε ηλεκτρικά κυκλώματα (με την τροπολογία αριθ. 1) ".

Η επιλογή σχεδιασμού για ένα διάγραμμα τροφοδοσίας μίας γραμμής σύμφωνα με αυτά τα GOST παρουσιάζεται στο ακόλουθο σχήμα.

Υπολογισμένο διάγραμμα μίας γραμμής του τροφοδοτικού ενός κτιρίου κατοικιών

Σύμβολα που χρησιμοποιούνται για την κατάρτιση διαγραμμάτων μιας γραμμής

Όλα τα στοιχεία του συστήματος τροφοδοσίας εμφανίζονται στο διάγραμμα με τη μορφή γραφικών εικόνων, οι οποίες ρυθμίζονται από την κανονιστική βιβλιογραφία που αναφέρεται στην προηγούμενη ενότητα του άρθρου. Τα ηλεκτρικά κουτιά και ντουλάπια για διάφορους σκοπούς απεικονίζονται ως εξής.

Τα αξεσουάρ καλωδίωσης (πρίζες και διακόπτες), ανάλογα με το σχεδιασμό και τον τύπο εκτέλεσης, εμφανίζονται ως εξής

Οι ηλεκτρικές συσκευές φωτισμού απεικονίζονται ως εξής

Οι μετασχηματιστές ισχύος και οι τρέχοντες μετασχηματιστές απεικονίζονται ως εξής

Τα ηλεκτρικά όργανα μέτρησης έχουν την ακόλουθη εμφάνιση στα διαγράμματα τροφοδοσίας, σύμφωνα με το GOST

Η διασταύρωση ηλεκτρικών γραμμών και συνδέσεων καλωδίωσης, καθώς και η γείωση έχουν ως εξής

Οι συσκευές εναλλαγής (διακόπτες και εκκινητές, βραχυκύκλωμα και διαχωριστές, καθώς και άλλες συσκευές) απεικονίζονται ως εξής

Για να μάθετε πώς να συντάξετε σωστά την εκτελεστική τεκμηρίωση, είναι απαραίτητο να μελετήσετε όλες τις απαιτήσεις του GOST ή να χρησιμοποιήσετε ένα ειδικό πρόγραμμα υπολογιστή που θα λαμβάνει υπόψη όλες αυτές τις απαιτήσεις σε αυτόματη λειτουργία κατά τη χρήση του.

Προγράμματα εκτέλεσης εκτελεστικών εγγράφων

Προς το παρόν, για να καταρτίσετε ένα ανεπτυγμένο διάγραμμα μίας γραμμής σύμφωνα με τις απαιτήσεις του GOST, αρκεί να έχετε έναν προσωπικό υπολογιστή και ειδικό λογισμικό που σας επιτρέπει να κάνετε αυτήν την εργασία. Υπάρχουν διάφοροι τύποι προγραμμάτων υπολογιστών που έχουν σχεδιαστεί για αυτούς τους σκοπούς:

"Compass-Electric" - ένα δωρεάν πρόγραμμα, αρκετά εύκολο στη χρήση, είναι δημοφιλές στους τεχνικούς και τους τεχνικούς εργαζόμενους, οι οποίοι εργάζονται στις υπηρεσίες του επικεφαλής μηχανικού επιχειρήσεων διαφόρων προφίλ.
Εκπόνηση ηλεκτρικού διαγράμματος με χρήση του "Compass-Electric"
Microsoft Visio - ένα δωρεάν πρόγραμμα που συνήθως χρησιμοποιούν οι άνθρωποι κατά την κατάρτιση ενός συστήματος παροχής ηλεκτρικού ρεύματος για μια ιδιωτική κατοικία ή διαμέρισμα σε εφάπαξ βάση.
"Σχέδιο 1-2-3" Είναι ένα δωρεάν πρόγραμμα δημοφιλές στους μαθητές και τους επίδοξους τεχνικούς.
"Αετός" - το πρόγραμμα υλοποιείται σε δωρεάν και επί πληρωμή πακέτα, που διαφέρουν ως προς τις τεχνικές τους δυνατότητες.
DipTrace - το πρόγραμμα χρησιμοποιείται για την κατάρτιση ηλεκτρικών κυκλωμάτων και τη σχεδίαση τυπωμένων κυκλωμάτων που χρησιμοποιούνται στην κατασκευή ηλεκτρονικών συσκευών.

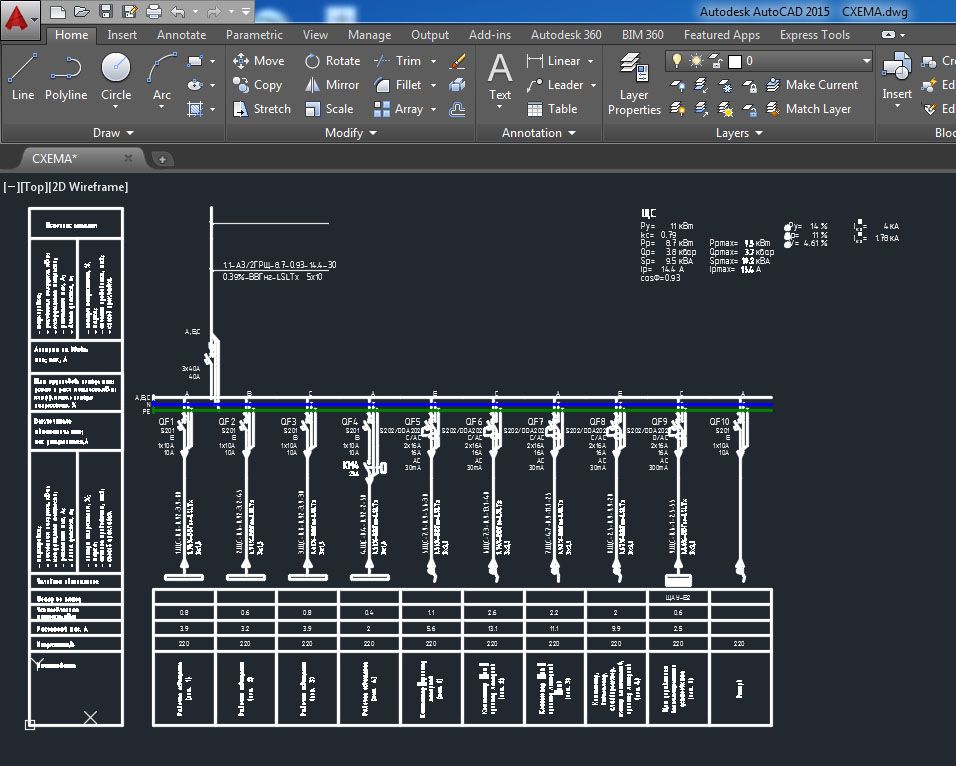

"Ηλεκτρολόγος AutoCAD" - ένα από τα πιο διάσημα και διαδεδομένα προγράμματα που χρησιμοποιούνται τόσο από επαγγελματίες σχεδιαστές όσο και από απλούς χρήστες με επαρκή εμπειρία στην τεχνολογία υπολογιστών.
