Πώς να συνδέσετε ένα ρελέ φωτογραφιών για φωτισμό δρόμου
Η βέλτιστη λύση για έλεγχο φωτισμού είναι ένα ρελέ φωτογραφιών για φωτισμό δρόμου. Αυτός ο μηχανισμός όχι μόνο βοηθά στον αποτελεσματικό έλεγχο των φωτιστικών, αλλά επίσης βοηθά στην εύκολη ενεργοποίηση των δυσπρόσιτων συσκευών. Επιπλέον, το ρελέ φωτογραφιών σας επιτρέπει να εξοικονομήσετε ηλεκτρικό ρεύμα και να ανάψετε τους λαμπτήρες μόνο όπως απαιτείται.
Ο σχεδιασμός φωτισμού δρόμου απαιτεί τη χρήση πρόσθετων συσκευών
Το περιεχόμενο του άρθρου
- 1 Βασικές αρχές του ρελέ φωτογραφιών για φωτισμό δρόμου
- 2 Τεχνικές προδιαγραφές
- 3 Οι κύριοι τύποι συσκευών
- 4 Οι αποχρώσεις του διαγράμματος σύνδεσης
- 5 Εργασίες εγκατάστασης
- 6 Οφέλη από τη χρήση ενός ρελέ φωτογραφιών για φωτισμό δρόμου: τιμές
- 7 Χρήσιμες συμβουλές
- 8 Βίντεο: ενεργοποίηση και απενεργοποίηση του ρελέ φωτογραφιών
Βασικές αρχές του ρελέ φωτογραφιών για φωτισμό δρόμου
Η αρχή της λειτουργίας διαφορετικών φωτογραφικών ρελέ για φωτισμό δρόμου είναι πολύ παρόμοια. Το πιο σημαντικό στοιχείο της συσκευής είναι το φωτοευαίσθητο στοιχείο, το οποίο αλλάζει τις ιδιότητές του υπό την επίδραση της φωτεινής ροής. Το φωτοκύτταρο συνδέεται στον πίνακα ελέγχου, ο οποίος ελέγχει όλες τις παραμέτρους της συσκευής. Επίσης στο σχεδιασμό υπάρχει ένα ρελέ και ένα συγκριτικό.

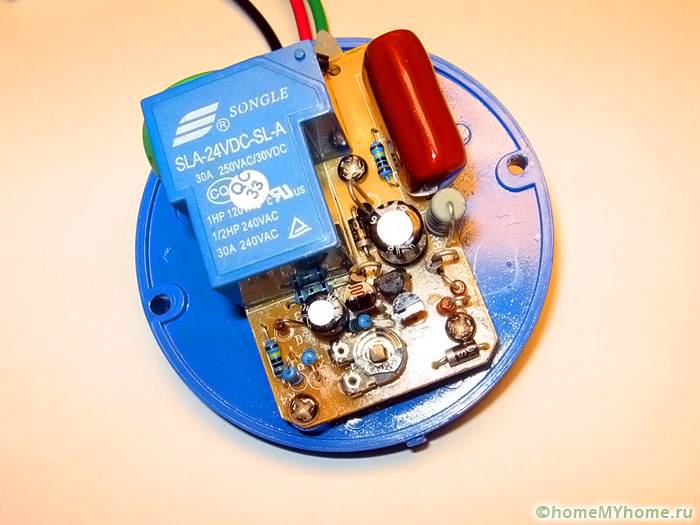

Εσωτερική δομή της συσκευής
Το ρελέ ή το triac είναι μια ειδική συσκευή εξόδου που κατανέμει το φορτίο. Ο συγκριτής είναι το κατώφλι για την έναρξη της δομής.

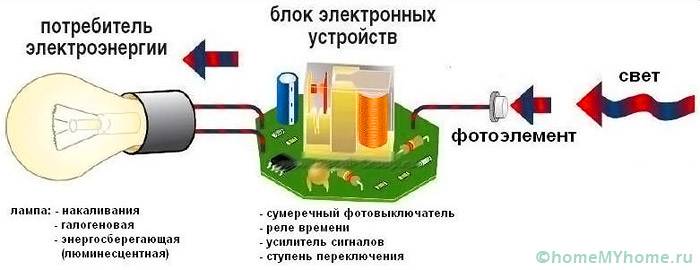

Διάγραμμα λειτουργίας μηχανισμού
Όταν αλλάζει το επίπεδο φωτισμού, [τα χαρακτηριστικά της αλλαγής και της τάσης του φωτοκυττάρου εφαρμόζονται στο ρελέ. Σε αυτήν την περίπτωση, τα καλώδια του ηλεκτρικού κυκλώματος κλείνουν και ανοίγουν. Ορισμένα δείγματα περιλαμβάνονται όταν υπάρχει οποιαδήποτε κίνηση απέναντι από την τοποθεσία εγκατάστασης.
Λειτουργία αισθητήρα φωτός
Αξίζει να επισημάνετε τα ακόλουθα πλεονεκτήματα της συσκευής:
- το επίπεδο ασφάλειας αυξάνεται, καθώς ο αυτοματισμός ρυθμίζει την ενεργοποίηση των λαμπτήρων στο σκοτάδι ·
- εξοικονόμησης ενέργειας;
- η συσκευή έχει μεγάλη διάρκεια ζωής, χαμηλό βάρος και αθόρυβη λειτουργία.
- αυξάνεται η άνεση των συνθηκών διαβίωσης.
- η αυτόματη συμπερίληψη χρησιμοποιείται ως απωθητής.
Απαιτείται ένα ρελέ φωτογραφιών για το σχεδιασμό συνθέσεων φωτισμού στο σχεδιασμό τοπίου
Σχετικό άρθρο:
Αισθητήρας κίνησης για φωτισμό ιδιωτικής κατοικίας. Ένα ξεχωριστό υλικό παρέχει οδηγίες για τη σύνδεση ενός αισθητήρα κίνησης και την επιλογή του με σύνεση.
Τεχνικές προδιαγραφές
Πριν αγοράσετε ένα ρελέ φωτογραφιών για φωτισμό δρόμου, πρέπει να εξοικειωθείτε με τα κύρια χαρακτηριστικά αυτής της συσκευής:
- η ένδειξη τάσης πρέπει να είναι 220V.
- η μέγιστη τρέχουσα τιμή είναι σημαντική με μεγάλο αριθμό φωτιστικών που χρησιμοποιούνται ·
- το όριο ενεργοποίησης εμφανίζεται σε lumens.
- Η καθυστέρηση απενεργοποίησης και ενεργοποίησης μετράται σε δευτερόλεπτα.
- Οι παράμετροι ισχύος υποδεικνύονται από την τιμή για τον τρόπο λειτουργίας και την κατάσταση αναμονής ·
- βαθμός προστασίας, ο μηχανισμός είναι τοποθετημένος σε εξωτερικούς χώρους ή σε κλειστό κτίριο.

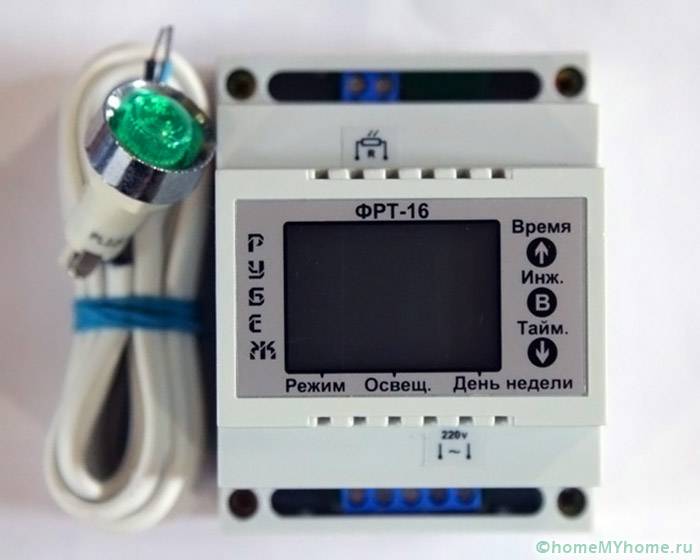

Το μοντέλο FRT-16 ελέγχει συστήματα φωτισμού
Το απαιτούμενο επίπεδο φωτισμού ρυθμίζεται χρησιμοποιώντας ρυθμιστής στο κάτω μέρος της συσκευής. Όταν μετακινείτε προς τη θετική πλευρά, η λυχνία θα ανάβει ακόμα και με ένα ελαφρύ σκοτάδι. Εάν ο μοχλός μετακινηθεί προς την κατεύθυνση μείον, τότε ο μηχανισμός θα λειτουργήσει μόνο μετά το ηλιοβασίλεμα.

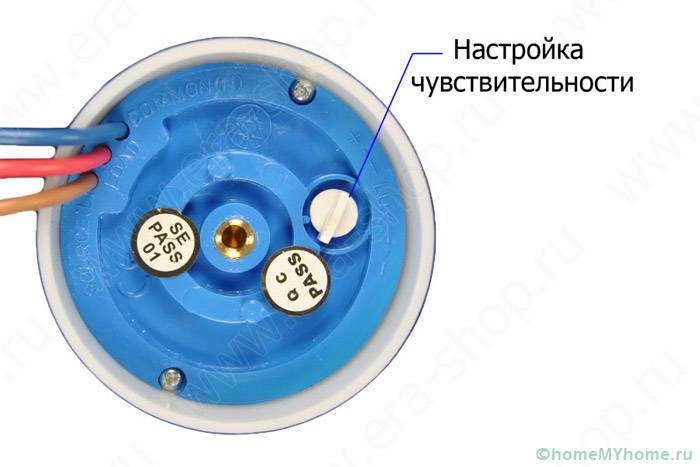

Ρύθμιση της ευαισθησίας της συσκευής
Χρήσιμες πληροφορίες! Είναι σημαντικό να δοθεί προσοχή στις διαστάσεις, τη μέθοδο εγκατάστασης και τις θερμοκρασίες λειτουργίας.
Οι κύριοι τύποι συσκευών
Τα ρελέ φωτογραφιών απαιτούνται για φωτισμό δρόμου των ακόλουθων τύπων:

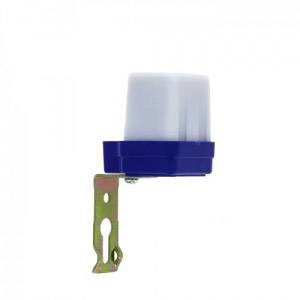

- με φωτοκύτταρο στο περίβλημα. Κατάλληλο για πλήρη αυτοματοποίηση εξωτερικών συστημάτων φωτισμού.
Ο αισθητήρας φωτογραφιών βρίσκεται μέσα στη συσκευή[/ λεζάντα]- με ειδικό χρονοδιακόπτη και φωτοαισθητήρα. Η συσκευή βοηθά στην απενεργοποίηση του φωτισμού στο τέλος της προβλεπόμενης χρονικής περιόδου.
Ετήσιος χρονοδιακόπτης με λειτουργίες ρελέ τάσης και ρελέ φωτογραφιών REV-302[/ λεζάντα]- με ξεχωριστό φωτοκύτταρο είναι αξιόπιστα.
Η συσκευή FR-135 διαθέτει εξωτερικό φωτοαισθητήρα και διαθέτει κύκλωμα προστασίας από θόρυβο
Η επιλογή της σωστής συσκευής εξαρτάται από τον προϋπολογισμό και τις δυνατότητες επικοινωνίας σας. Εκτός από τα συμβατικά ρελέ φωτογραφιών, μπορούν να χρησιμοποιηθούν συνδυασμένες επιλογές: προσωρινοί αισθητήρες και αισθητήρες κίνησης. Εάν υπάρχει χρονόμετρο, ο μηχανισμός ενεργοποιείται όχι μόνο από το επίπεδο φωτισμού, αλλά και από την ώρα της ημέρας.

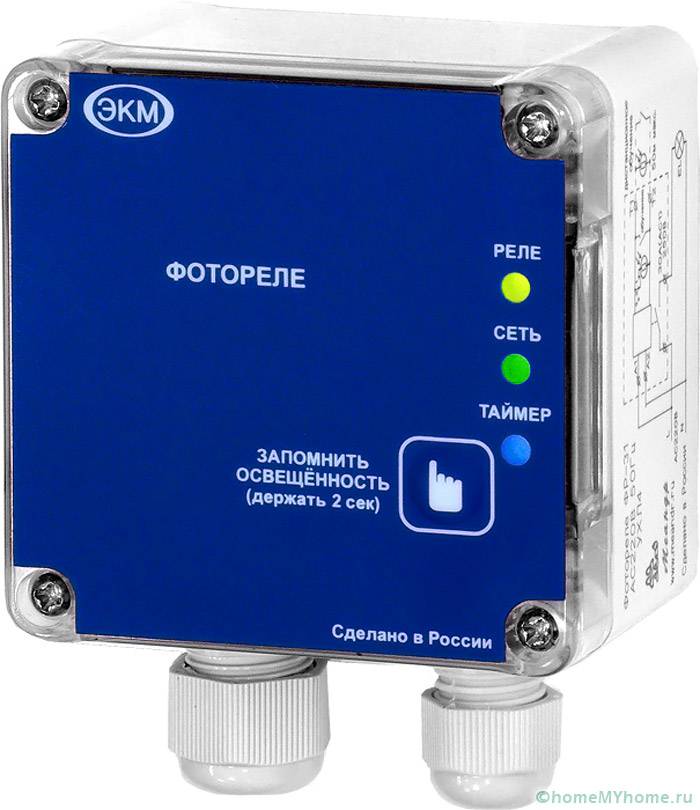

Συσκευή FR-31 AC230V UHL4
Οι συσκευές με αισθητήρα, ενσωματωμένο χρονόμετρο και αισθητήρα κίνησης είναι σπάνιες. Είναι εξοπλισμένα με ειδική οθόνη και μπορούν να προγραμματιστούν για να ορίσουν ένα συγκεκριμένο πρόγραμμα φωτισμού.
Οι αποχρώσεις του διαγράμματος σύνδεσης
Αξίζει να επισημανθούν τα ακόλουθα σχήματα για τη σύνδεση ενός ρελέ φωτογραφιών για φωτισμό δρόμου, τα οποία τοποθετούνται σύμφωνα με τις μονάδες που θα τοποθετηθούν. Τα μοντέλα διαφέρουν παρουσία πολλών συμπερασμάτων.

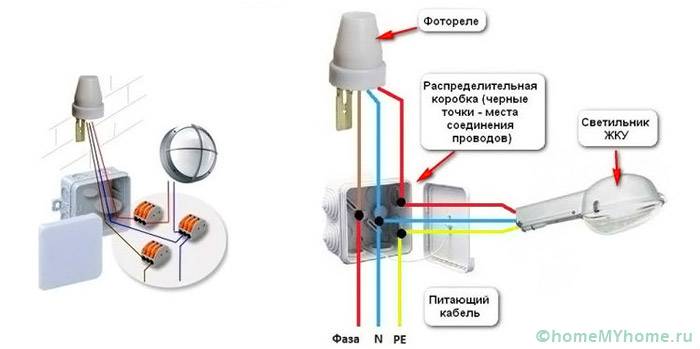

Χαρακτηριστικά σύνδεσης με τρεις ακίδες
Εάν υπάρχουν τρεις ακροδέκτες στη μονάδα, τότε η παροχή ηλεκτρικού ρεύματος εκτελείται ως εξής: το καφέ καλώδιο συνδέεται με τον ακροδέκτη φάσης στο περίβλημα του κουτιού εγκατάστασης, μπλε στο στοιχείο μηδέν και κόκκινο με τον ακροδέκτη στον οποίο η φάση πηγαίνει στη συσκευή φωτισμού.

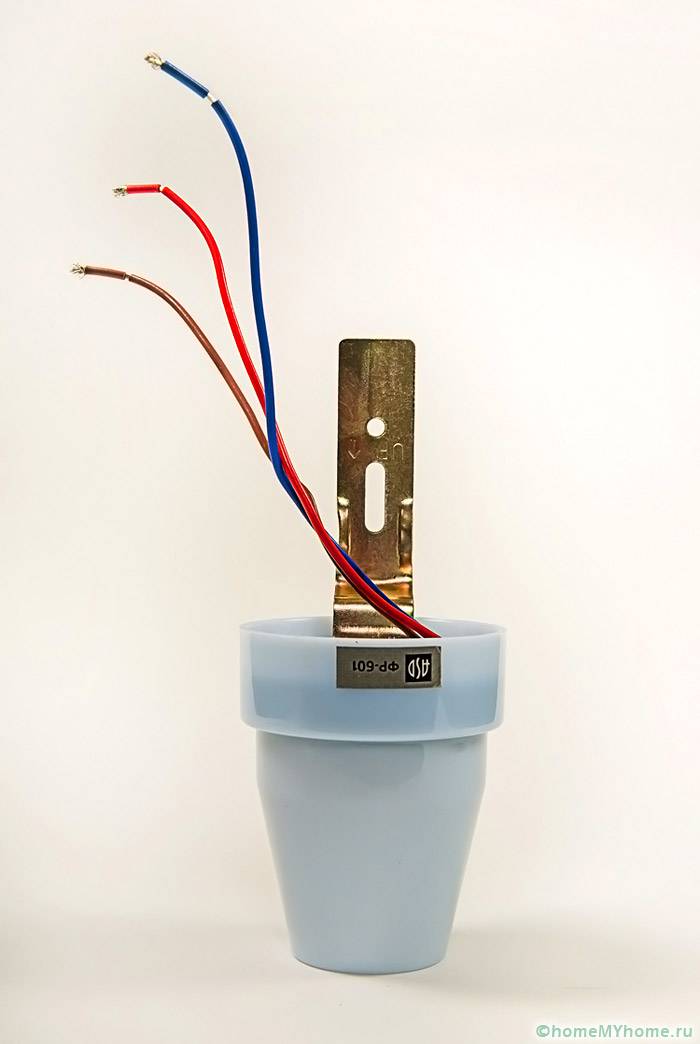

Παράδειγμα τριών τερματικών προϊόντων
Σύνδεση δύο ακίδων
Η είσοδος φάσης συνδέεται με το στοιχείο στο σώμα της συσκευής και συνδέεται επίσης το ουδέτερο καλώδιο. Οι συσκευές φωτισμού συνδέονται με τον ίδιο τρόπο. Εάν η έξοδος είναι ένα ζεύγος ακροδεκτών, τότε μπορούν να ελεγχθούν διάφορες συσκευές φωτισμού. Σε αυτήν την περίπτωση, τα καλώδια τοποθετούνται στον ελεγκτή σε παράλληλη κατεύθυνση.
Υπάρχουν μοντέλα ρελέ φωτογραφιών που μπορούν να χρησιμοποιηθούν γραμμές με το έδαφος... Χαρακτηρίζονται από βοηθητικούς ακροδέκτες όπου συνδέονται τα καλώδια γείωσης.
Χρήσιμες πληροφορίες! Για να κάνετε τη σωστή σύνδεση, πρέπει να πλοηγηθείτε στο διάγραμμα σύνδεσης, το οποίο αναφέρεται στο τεχνικό διαβατήριο.
Εργασίες εγκατάστασης
Η σύνδεση μπορεί να γίνει με το χέρι σύμφωνα με το σχήμα φωτογραφικού ρελέ για φωτισμό δρόμου. Τα στεγανοποιημένα μοντέλα προσαρμόζονται χρησιμοποιώντας εξωλέμβιο βραχίονα.
Συσκευή στερέωσης συσκευής
Η εγκατάσταση γίνεται με βίδες χρησιμοποιώντας οπές στο περίβλημα. Ο αισθητήρας απομακρυσμένου τύπου είναι τοποθετημένος σε εξωτερικούς χώρους. Κατά την επιλογή ενός μέρους, θα πρέπει να τηρείτε συγκεκριμένους κανόνες. Η εγκατάσταση πραγματοποιείται σε μια ηλιόλουστη τοποθεσία. Δεν πρέπει να υπάρχει σκιά από περιφράξεις, τέντες ή ψηλά τείχη.

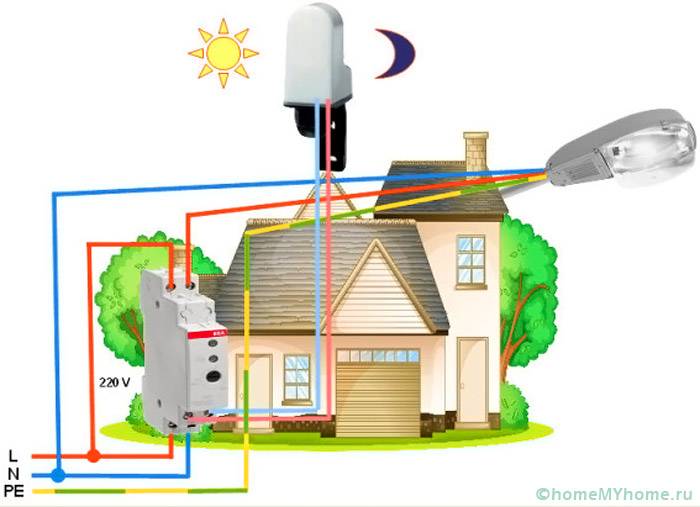

Διάγραμμα εγκατάστασης συσκευής
Χρήσιμες πληροφορίες! Η εγκατάσταση δεν πρέπει να πραγματοποιείται κοντά σε εύφλεκτα και εύφλεκτα υλικά ή κοντά σε ασταθή περιβάλλοντα. Μην τοποθετείτε τη συσκευή με τη βάση προς τα πάνω.
Οφέλη από τη χρήση ενός ρελέ φωτογραφιών για φωτισμό δρόμου: τιμές
Η εγκατάσταση ενός ρελέ φωτογραφιών είναι επωφελής σε διάφορες περιπτώσεις. Δεν υπάρχει ανάγκη για ανεξάρτητη παρακολούθηση συστημάτων. Καθώς ο χρόνος λειτουργίας των λαμπτήρων μειώνεται, εξοικονομείται ηλεκτρική ενέργεια. Εμφανίζονται οι λειτουργίες ασφαλείας. Η εγκατάσταση της συσκευής ουσιαστικά δεν διαφέρει από την εγκατάσταση άλλων ηλεκτρικών συσκευών.

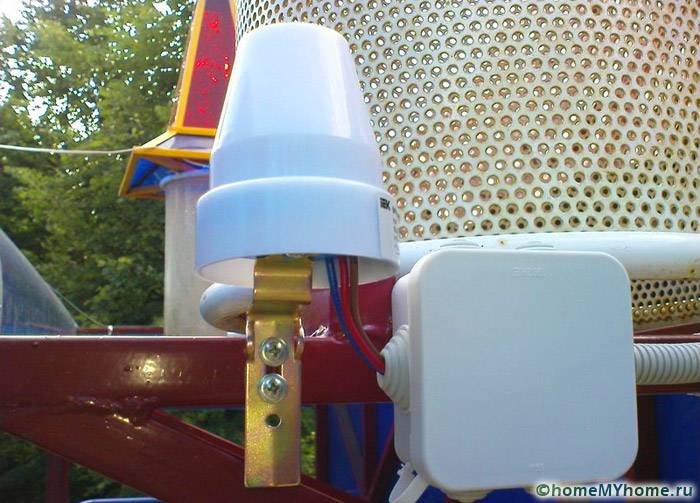

Παράδειγμα συναρμολογημένου και συνδεδεμένου ρελέ
Επιπλέον, το σύστημα φωτισμού εκτελεί τη λειτουργία προστασίας, καθώς μπορεί να ανάψει το φως απουσία των ιδιοκτητών. Μπορείτε να εγκαταστήσετε τον ίδιο εξοπλισμό μόνοι σας, χωρίς τη βοήθεια ηλεκτρολόγου.
Ο πίνακας δείχνει τις τιμές για ορισμένα μοντέλα.
Πίνακας 1. Μοντέλα ρελέ φωτογραφιών και μέση τιμή
| Εικόνα | Μοντέλα | Προμηθευτές | Κόστος, τρίψτε. |
|---|---|---|---|

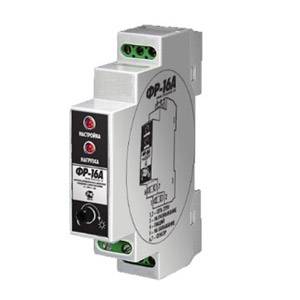

 | FR-16Α | NTK Ηλεκτρονικά | 1290 |

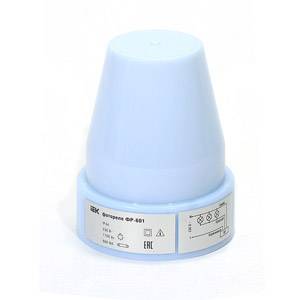

 | FR 601 | ΙΕΚ | 230 |

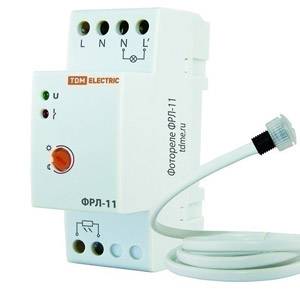

 | FRL-11 | TDM Electric | 520 |
 | FR-PS-1-6 | ΕΚΚ | 200 |

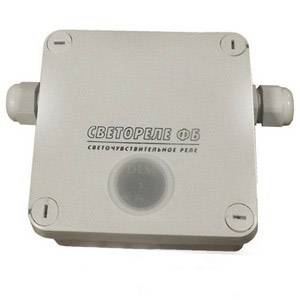

 | FB-2 | NTK Ηλεκτρονικά | 1100 |
Χρήσιμες συμβουλές
Η ρύθμιση του ρελέ φωτογραφιών για φωτισμό δρόμου, καθώς και τα χαρακτηριστικά της επιλογής μηχανισμών, είναι σημαντική. Κατά την αγορά ενός dimmer, οι ακόλουθες οδηγίες θα βοηθήσουν:
- αξίζει τον υπολογισμό των πραγματικών παραμέτρων της περιοχής που βρίσκεται δίπλα στο σπίτι.
- για ρύθμιση σε προαστιακό χώρο, μπορείτε να χρησιμοποιήσετε ένα ρελέ με τη λειτουργία ρύθμισης του ορίου απόκρισης του αισθητήρα. Αυτές οι συσκευές είναι πολύ εύκολο να διαμορφωθούν.
- συσκευές με ενσωματωμένα φωτοκύτταρα θα επιτρέπουν την εγκατάσταση από μόνα τους.
- για τη διευθέτηση δομών με απομακρυσμένα στοιχεία, απαιτούνται ορισμένες δεξιότητες.
- Ο εξοπλισμός με ενεργοποιημένο το χρονοδιακόπτη έχει υψηλότερο κόστος, αλλά θα διασφαλίζει τη συνεχή λειτουργία.
Μια συσκευή με χρονοδιακόπτη θα εξοικονομήσει κατανάλωση ηλεκτρικής ενέργειας, καθώς η συσκευή μπορεί να ρυθμιστεί ώστε να ταιριάζει στις ανάγκες σας και μπορεί να προγραμματιστεί ο χρόνος φωτισμού.
Διαφορετικοί κατασκευαστές προσφέρουν μια τεράστια γκάμα σχεδιαστικών λύσεων που θα σας επιτρέψουν να επιλέξετε τον σωστό μηχανισμό για ορισμένες συνθήκες.
