Wie Sie mit Ihren eigenen Händen eine effektive Videoüberwachung für eine Sommerresidenz durchführen - Empfehlungen und Anweisungen

Das Haus gehört zu den Objekten des vorübergehenden Aufenthalts. Darüber hinaus erscheinen die Eigentümer im Winter im Datscha-Dorf recht selten, und häufig gibt es keine zentrale Sicherheit. Solche Bedingungen bieten reichlich Möglichkeiten für rechtswidrige Handlungen, meistens handelt es sich um Diebstahl mit Durchdringung und Vandalismus. Angesichts der aufgeführten Risiken müssen Sie bei der Installation der Videoüberwachung im Land mit Ihren eigenen Händen bestimmte Regeln für die Auswahl und den Standort der Geräte einhalten. Dieser Artikel enthält Informationen zu den Anforderungen an die Funktionalität eines Videoüberwachungssystems, zu Kriterien für die Auswahl der Ausrüstung sowie zu grundlegenden Regeln für die Installation und Konfiguration.

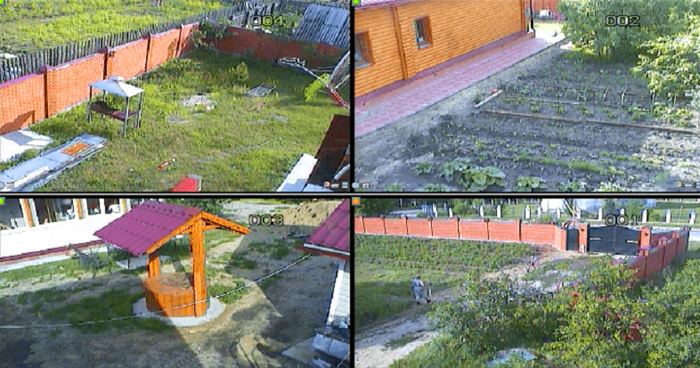

Videoüberwachungssystem im Land - eine Garantie für die Sicherheit der materiellen Werte
FOTO: cat-i.ru

Die Besonderheiten der Installation der Videoüberwachung im Land

Kriminelle in einem Datscha-Dorf haben mehr Handlungsfreiheit und zusätzliche Zeit, oft unbegrenzt. In Anbetracht dessen sollten die Installationsorte von Peripheriegeräten so verborgen wie möglich oder unerreichbar sein, auch mit Hilfe improvisierter Mittel: Stöcke, Steine ​​usw.

Es ist notwendig, den DVR an einem schwer zugänglichen Ort im Haus zu verstecken und eine versteckte Kabelverlegung durchzuführen. Seitdem können Angreifer wichtige Elemente leicht finden Videoüberwachungssysteme und deaktiviere es. Gleichzeitig wird dem Eigentümer nicht nur teure Ausrüstung vorenthalten, sondern auch der Nachweis illegaler Handlungen.

Die Installationsorte der Kamera müssen schwer zugänglich sein, aber für die Ausführung der Überwachungsfunktion effektiv
FOTO: lipetsk.tigris-cctv.ru

Die Verwendung von Geräten des Wi-Fi-Standards ist unter dem Gesichtspunkt der Geheimhaltung der Platzierung die beste Option und erleichtert außerdem die Installation erheblich. Es ist jedoch zu beachten, dass nur Informationen über einen drahtlosen Kanal übertragen werden und der DVR über ein Kabel mit Strom versorgt wird. In diesem Fall kann das Verlegen von Kabeln also immer noch nicht entgehen.

Luftkabelverlegung des Kabels zur Videokamera
FOTO: samelectrik.ru

In Verbindung stehender Artikel:

Planungsschema erstellen

Damit das Videoüberwachungssystem effektiv ist und alle ihm zugewiesenen Funktionen ausführt, wird ein Planungsschema erstellt. Es ist erforderlich, den Standort des Hauptgeräts und die Betrachtungswinkel von Videokameras anzugeben.

Ein Beispiel für ein Planungsschema für ein Sommerhaus
FOTO: nadzor.ua

Anhand einer Kopie des Masterplans des Standorts, auf dem der Maßstab angegeben ist, als Planungsdiagramm können Sie die erforderliche Kabelmenge bestimmen. Gleichzeitig sollten jedoch nicht nur horizontale, sondern auch vertikale Verlegungstoleranzen für Winkel und Biegungen berücksichtigt werden, um verschiedene Gebäudestrukturen sowie Dekorations- und Veredelungselemente zu umgehen. Es ist am ratsamsten, mit einem Maßband entlang der Kabelverlegelinie zu gehen und das erforderliche Filmmaterial herauszufinden.

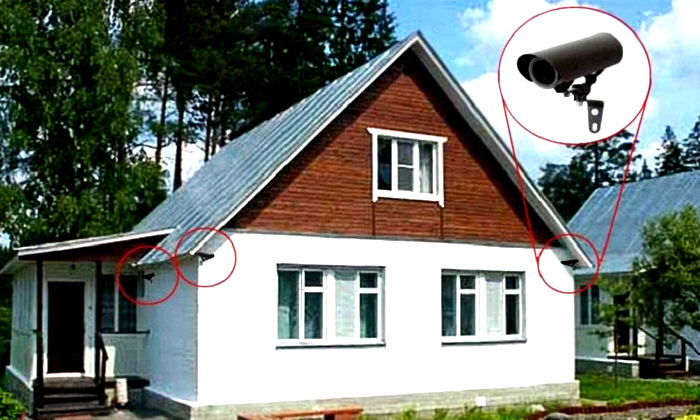

Es wird empfohlen, Videokameras so hoch wie möglich an der Hauswand anzubringen
FOTO youtube.com

Externe CCTV-Kamera in einem Vogelhaus getarnt
FOTO: auto.mail.ru

Auswahlkriterien für Geräte

Videoüberwachungssysteme bestehen traditionell aus folgenden Arten von Geräten:

Zusätzlich kann das Videoüberwachungssystem mit folgenden Geräten ergänzt werden:

Scheinwerfer - Infrarot- oder sichtbares Lichtspektrum. Wie die Praxis zeigt, ist es besser, IR-Strahler zu verwenden. Ihr Licht ist für das bloße Auge unsichtbar und der Eindringling wird das Schießen nicht bemerken und keine aktiven Bereiche der Sicht offenbaren.

Das Ergebnis der Arbeit des IR-Strahlers des Videoüberwachungssystems
FOTO: webglazok.com

Externe Hardware-Bewegungssensoren. Die meisten modernen CCTV-Kameras sind mit Hardware- und Software-Bewegungsmeldern ausgestattet. Darüber hinaus verfügen viele Modelle über eine Funktion zum Aktivieren der Videoaufzeichnung zum Zeitpunkt der Bewegungserkennung. Daher kann die Installation eines zusätzlichen Detektors bei einer Unterbrechung des Stromversorgungskreises als unpraktisch bezeichnet werden.

Hardware-Bewegungssensoren in Videoüberwachungssystemen
FOTO: ohranivdome.net

Lautsprecher und Mikrofone. Bieten Sie die Möglichkeit zur interaktiven Fernkommunikation mit Besuchern. Und wenn ungebetene Gäste im Sommerhaus angekommen sind, hat eine laute Warnung durch den Sprecher, dass ihre illegalen Handlungen aufgezeichnet wurden und dass ein Wachmann in der Regel den Ort verlassen hat, eine ausgezeichnete vorbeugende Maßnahme.

Aktives Mikrofon für CCTV-Kamera
FOTO: progress-video.com

In Verbindung stehender Artikel:

DVRs

Entwickelt, um die Speicherung und Verarbeitung von Videodaten zu sammeln. Für eine Sommerresidenz und ein kleines Privathaus sollten die technischen Mindestparameter des DVR wie folgt sein:

Sicherheitskameras

Unter Berücksichtigung der Tatsache, dass CCTV-Kameras für Sommerhäuser hauptsächlich im Freien installiert werden, sehen ihre interne Struktur und Betriebsparameter wie folgt aus:

Matrix - CMOS. Trotz der Tatsache, dass es teurer als eine CCD-Matrix ist, wird die Verwendung dringend empfohlen. CMOS-Sensoren sind widerstandsfähiger gegen Temperaturänderungen und viel billiger.

Auflösung - von 2 bis 5 Mpx. Dieser Wertebereich ist universell und ermöglicht die Konfiguration von Kameras für Panoramaaufnahmen des angrenzenden Bereichs und für die Fernüberwachung der Eingangsgruppe.

Die Bildauflösung und ihre Auswirkungen auf die Fähigkeit, Gesichter zu erkennen
FOTO: ipvision.by

Lichtempfindlichkeit - ab 0,01 Lux. Zusammen mit einer zusätzlichen Infrarotbeleuchtungsquelle reicht dies völlig aus, um ein qualitativ hochwertiges Bild in einer Entfernung von 10 bis 15 m zu erhalten.

Objektiv - mit einer variablen Brennweite von 4-9 mm.

Einfluss der Brennweite auf das Bild
FOTO: kb-sb.ru

Datenübertragungsgeräte

Wlan Router. Sie müssen es kaufen, wenn Sie die entsprechenden Videokameras mit drahtloser Datenübertragungsfunktion verwenden. Es ist zu beachten, dass die Leistung der Router vom Hersteller mit der Maßgabe "innerhalb der Sichtlinie" angegeben wird. Das heißt, die Wände des Hauses können die Datenübertragungsreichweite erheblich verringern. Daher ist es besser, einen leistungsstärkeren Router oder Antennenverstärker zu kaufen.

Normaler WLAN-Router mit zusätzlicher Antenne
FOTO: bevorzugttechnology.com

GSM-Modul. In vielen vorgefertigten Kits ist das GSM-Modul direkt in den DVR oder die CCTV-Kamera selbst integriert. Es dient zur betrieblichen Datenübertragung und Fernüberwachung des Objekts. Wenn Sie es verwenden, müssen Sie zusätzlich eine SIM-Karte von einem Mobilfunkbetreiber mit einem Servicepaket erwerben, das diese bietet Internet Zugang.

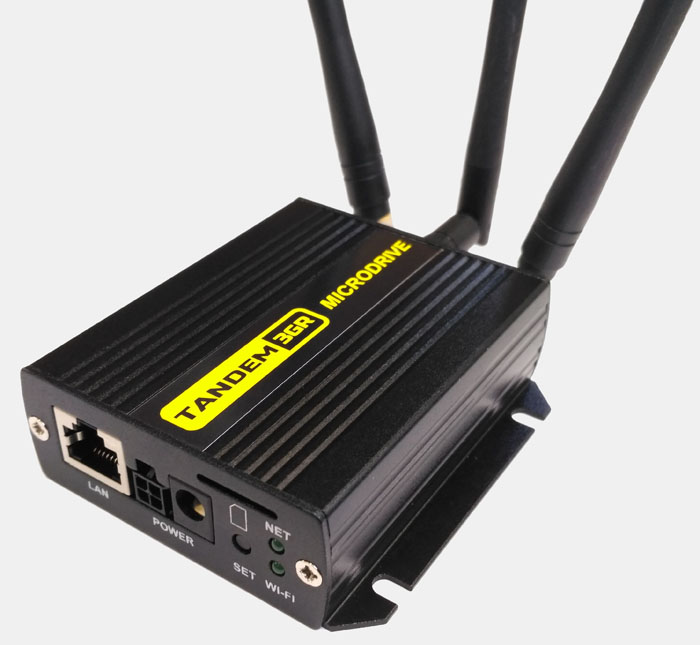

Ein universeller WLAN- und 3G-Router mit Antennen und Verstärkern ist die optimale Lösung für ein Videoüberwachungssystem in einem Vorort
FOTO: micro-drive.ru

Energiequelle

Moderne CCTV-Kameras und Videorecorder verfügen in der Regel über eigene Netzteile mit Konvertern. Einerseits ist es praktisch, da keine zusätzliche Ausrüstung gekauft werden muss. Andererseits ist es unmöglich, jeden Camcorder mitzubringen Haushaltssteckdose... Daher ist es zweckmäßiger, ein zentrales Netzteil mit dem entsprechenden Strom zu kaufen, mit dem ein Netzteil angeschlossen werden kann.

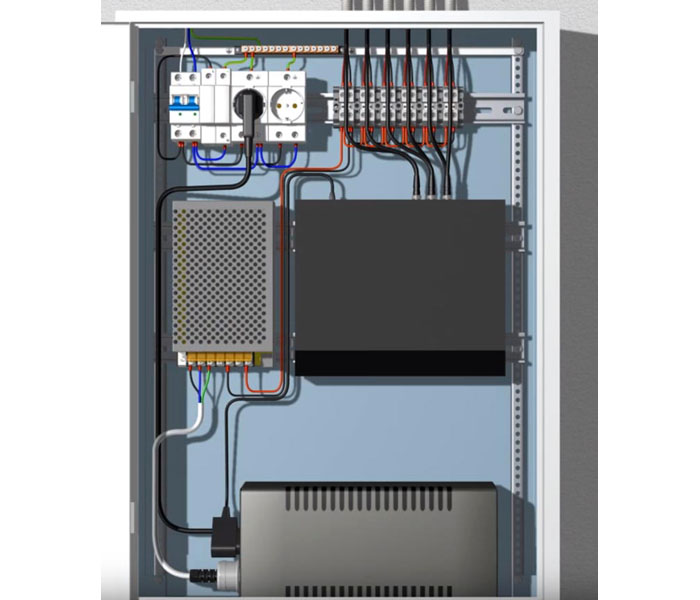

CCTV-Schaltschrank mit installiertem Netzteil, unterbrechungsfreiem Netzteil und Videorecorder
FOTO: svetosmotr.ru

Installation eines Videoüberwachungssystems für eine Sommerresidenz

Das im Land installierte Videoüberwachungssystem muss so ausgelegt sein, dass folgende Funktionen ausgeführt werden:

Regeln für die Verlegung von Energie- und Informationskabeln

Nachdem das Gerät ausgewählt und ein Diagramm seines Standorts erstellt wurde, müssen die Kabelwege markiert werden. Idealerweise sollten die für die Datenübertragung verwendeten Drähte nicht näher als 35-50 cm an die Leitungen des Haushaltsstromversorgungsnetzes heranreichen und sich noch parallel dazu befinden.

Tabelle der in Videoüberwachungssystemen verwendeten Kabeltypen und Entfernungsgrenzen
FOTO: kp.ru.

Kabel für Kameras und andere Geräte auf der Straße müssen am Gerätekörper unbedingt auf Null gestellt werden. Und wenn ein Freileitungskabel in einer Entfernung von mehr als 50 m verlegt wird, muss es mit speziellen Blitzschutzmitteln geerdet werden.

Installation der Hauptausrüstung

Kameras sollten so positioniert werden, dass folgende Bereiche überwacht werden:

In diesem Fall ist es wünschenswert, dass die Betrachtungswinkel der Videokameras sich gegenseitig abdecken. Somit wird die Integrität der Peripheriegeräte des Videoüberwachungssystems überwacht.

Die traditionellen Standorte von Videokameras in ihrem Sommerhaus sind wie folgt:

Einige Experten empfehlen, den DVR, die Kommunikation und die USV in einem sicheren Metallschrank oder einer Wandnische mit einer stabilen Tür zu platzieren. Das Grundprinzip dieser Lösung besteht darin, die Hauptkomponenten so lange betriebsbereit zu halten, dass sie einen Alarm an den Eigentümer senden können.

Zusätzliche Elemente

Zusätzliche Ausrüstung bedeutet normalerweise unterschiedliche Signalverstärker. In Bezug auf Kabelwege wird empfohlen, folgende Geräte zu verwenden:

Illustration	Verstärkertyp	Kabellängenlänge, m
FOTO: video5.rf	LF-Verstärker	150-200
FOTO: absolut-tds.com	Passive Transceiver (Twisted Pair)	200-300
FOTO: section-sb.ru	Aktive Transceiver (Twisted Pair)	Mehr als 300

Bildaufnahmemethoden

Die Videoüberwachung für eine Sommerresidenz ist kein autarkes Sicherheitssystem. Eine der Hauptfunktionen, die die Wirksamkeit bestimmen, ist die schnelle Information des Eigentümers über einen Notfall. Daher haben Messaging- und RAS-Probleme höchste Priorität.

Vermutlich komplettes Videoüberwachungssystem für Sommerhäuser
FOTO: Securecam.ru

Über Internet

Das Vorhandensein des Internets bietet äußerst breite Möglichkeiten für die Fernsteuerung des Videoüberwachungssystems. Die externe Steuerung kann auf folgende Arten implementiert werden:

Kommunikation mit einer IP-Kamera direkt oder über den DNS-Dienst. Die Einstellung ist wie folgt:

1. Die Kamera wird über eine USB-Verbindung mit einem PC verbunden. Im Fenster eines Browsers wird seine IP-Adresse eingegeben (auf der Box oder auf der Kamera selbst angegeben).
2. Suchen Sie in den Kameraeinstellungen das Feld IP-Adresse und ändern Sie den Wert in die vom Anbieter empfangene Adresse (eine weiße IP-Adresse ist recht teuer) oder von einem der DDNS-Dienste (spezielle Websites, auf die kostenlos oder gegen eine geringe Gebühr zugegriffen werden kann).
3. Die werkseitigen Anmelde- und Kennworteinstellungen müssen unbedingt geändert werden.
4. Von einem Smartphone oder PC aus können Sie jetzt zur IP-Videokamera wechseln, indem Sie deren IP-Adresse in der Adressleiste des Browsers angeben.

DDNS-Service-Arbeitsoberfläche - Kamera-Registrierungsseite
FOTO: markevich.by

Kommunikation über den Cloud-Service. Viele Hersteller von Videoüberwachungsgeräten erstellen ihre eigenen Cloud-Dienste. Welche Ressourcen sind für den automatischen Anschluss von IP-Kameras vorgesehen und werden als virtuelle Videorecorder verwendet, um dem Benutzer die Möglichkeit zu geben, Videodaten fernzusteuern und zu speichern. Die Cloud-Dienste des Herstellers sind in der Regel kostenlos, bieten jedoch ein Minimum an Funktionalität.

Die Arbeitsschnittstelle des Cloud-Dienstes des Videoüberwachungssystems
FOTO: habr.com

Über GSM-Modem

In den meisten Fällen verfügt der Internetanbieter nicht über die technische Fähigkeit, Dienstleistungen des Eigentümers der Sommerhäuser bereitzustellen. Oder Verkabelung ist sehr teuer. Der Ausweg aus dieser Situation ist die Verwendung der Mobilfunkkommunikation. Spezielle GSM-Modems werden an einen Videorecorder oder Router angeschlossen. Dies stellt jedoch nur einen zellularen Kommunikationskanal bereit. Das Gerät muss wie folgt konfiguriert sein:

1. Wenn mehrere IP-Kameras vorhanden sind, ist eine Portweiterleitung erforderlich, um mit ihnen arbeiten zu können. In diesem Schritt wird jeder Kamera eine eindeutige statische lokale IP-Adresse zugewiesen. Es wird über den DHCP-Dienst (Unterprogramm) ausgeführt.
2. Die IP-Adresse des Routers wird auf die gleiche Weise wie oben beschrieben über eine dedizierte IP-Adresse oder einen DDNS-Dienst konfiguriert.

Steuerung des Videoüberwachungssystems über Smartphone
FOTO: tulskaya.flado.ru

Repeater verwenden

Die Übertragung von Videoinformationen erfordert einen ziemlich breiten Kommunikationskanal. Oft befinden sich Sommerhäuser an Orten mit einem schwachen Mobilfunksignal. Für ein regelmäßiges Gespräch auf einem Handy ist dies nicht unbedingt erforderlich. Bei Verwendung eines Videoüberwachungssystems per Fernzugriff können jedoch Fehler und ein erheblicher Leistungsabfall beobachtet werden. Der Ausweg aus dieser Situation besteht darin, einen GSM-Signalverstärker - Repeater zu kaufen und zu installieren.

CCTV-Repeater
FOTO: micro-wave.com.ua

Die Installation und der Anschluss eines GSM-Signalverstärkers sind nicht besonders schwierig, erfordern jedoch die strikte Einhaltung der folgenden Regeln:

1. Das Gerät sollte mindestens 1 m von den Elementen des Heizsystems entfernt sein.
2. Es ist ratsam, eine externe Antenne im Freien zusammen mit einer stabilen (wenn auch minimalen) Mobilfunkverbindung zu installieren.
3. Es wird empfohlen, das Koaxialkabel zwischen Repeater und Antenne gemäß den zuvor angegebenen Anforderungen zu verlegen.

Installation einer externen Antenne für den Mobilfunkverstärker
FOTO: mobilebooster.ru

Wie das Videoüberwachungssystem in der Praxis im Land / in einem Landhaus implementiert wird: Video

Schlussfolgerungen

Ein Videoüberwachungssystem ist nicht kompliziert, es ist durchaus möglich, es mit eigenen Händen zu installieren und zu konfigurieren. Gleichzeitig erhöht bereits eine im Land installierte IP-Videokamera die Sicherheit erheblich und kann durch ihre Präsenz Eindringversuche verhindern.
