Brandmelderinstallation: Standards, Systemzusammensetzung und grundlegende Installationsregeln

Technische Vorschriften ФЗ № 123 (Art. 83) definiert eine Liste von Objekten, die einen obligatorischen automatischen Feueralarm (APS) erfordern, als eigenständiges Element oder AUPT (automatische Feuerlöschanlagen). Von den wichtigsten sollten alle Objekte erwähnt werden, die sich auf Gesundheitswesen, Bildung (insbesondere für Kinder), Büro- und Geschäftsräume (Finanzräume) beziehen. Die Installation eines Feueralarms ist für alle Service- und Unterhaltungseinrichtungen mit einer großen Anzahl von Besuchern obligatorisch.

Die Installation eines Brandmelders erfordert die Einbeziehung hochqualifizierter Spezialisten
FOTO: montage-ssb.ru

Der Artikel enthält eine Liste der wichtigsten Vorschriften, nach denen alle Arbeiten im Zusammenhang mit dem APS ausgeführt werden. Es wird eine einführende Übersicht über die Elemente und die Struktur gegeben und die grundlegenden Installationsanforderungen aufgelistet.

Konstruktions- und Installationsrichtlinien

Es ist wichtig zu berücksichtigen, dass alle Aktivitäten im Zusammenhang mit der Planung, Installation und Wartung von Feuermeldern von Organisationen durchgeführt werden müssen, die über die entsprechende Lizenz verfügen.

Das Bundesgesetz Nr. 123-FZ vom 22. Juli 2008 legt allgemeine Grundsätze und technische Anforderungen fest.

Das Design des APS erfolgt nach folgenden Normen:

Die Installation und Inbetriebnahme der Geräte erfolgt gemäß:

Weitere Leitfäden:

APS-Zusammensetzung

Der Feueralarm ist ein komplexes System, das verschiedene Geräte sowie Software zur allgemeinen Steuerung und Verwaltung von Geräten umfasst. APS kann unabhängig funktionieren oder Teil anderer Systeme sein:

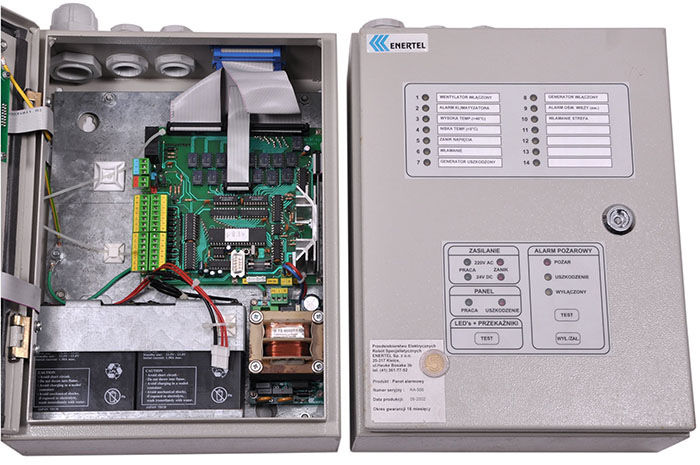

Brandmelderzentrale Modell ENERTEL
FOTO: c.allegroimg.com

PKP

Das Bedienfeld ist das Haupt-APS-Steuergerät. Es kann sowohl analog als auch digital sein. Führt die Funktion des Sammelns von Informationen (Interpretieren eines analogen Signals), Übertragen von Daten an andere Systeme oder an die Dispatching-Konsole aus. Digitale Modelle vergleichen die empfangenen Daten mit Schwellenwerten oder diskreten Werten, die im Speicher gespeichert sind, und treffen unabhängig eine Entscheidung über das Auslösen des automatischen Alarmsystems. Der Hauptparameter des PDA ist die Informationskapazität. Dies ist die Anzahl der Schleifen und Peripheriegeräte, die daran angeschlossen werden können. Darüber hinaus können digitale PDAs die folgenden Funktionen gepaarter Systeme steuern:

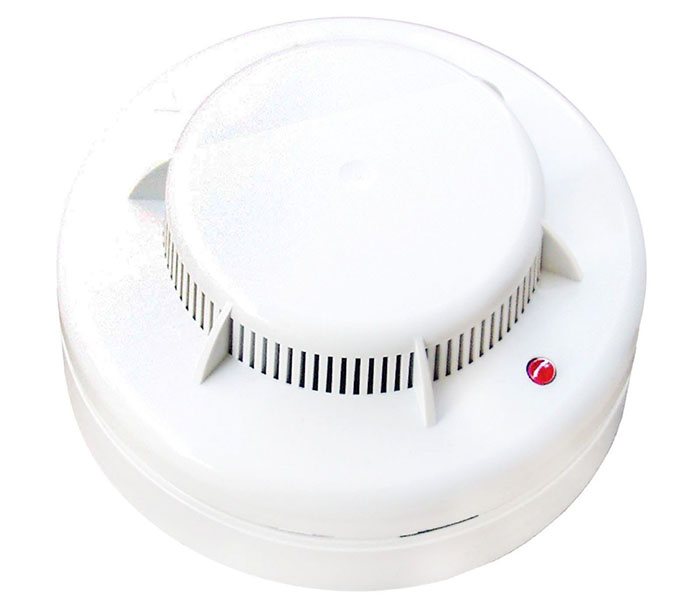

Rauchmelder, Modell IP 212-63M
FOTO: cdn2.static1-sima-land.com

Arten von APS

Es gibt verschiedene Arten von automatischen Bränden und kombinierten Sicherheits- und Feuermeldern, die erhebliche Unterschiede in der Funktionalität aufweisen.

Schwelle

Installiert in Einrichtungen mit geringer und mittlerer Brandgefahr. Für Wohnhochhäuser (9 Stockwerke und mehr) ist ein zentrales APS mit Schwellenwert vorgesehen. Das Hauptelement ist ein thermischer Brandmelder, dessen Reaktionstemperatur vom Hersteller eingestellt wird und unverändert bleibt.

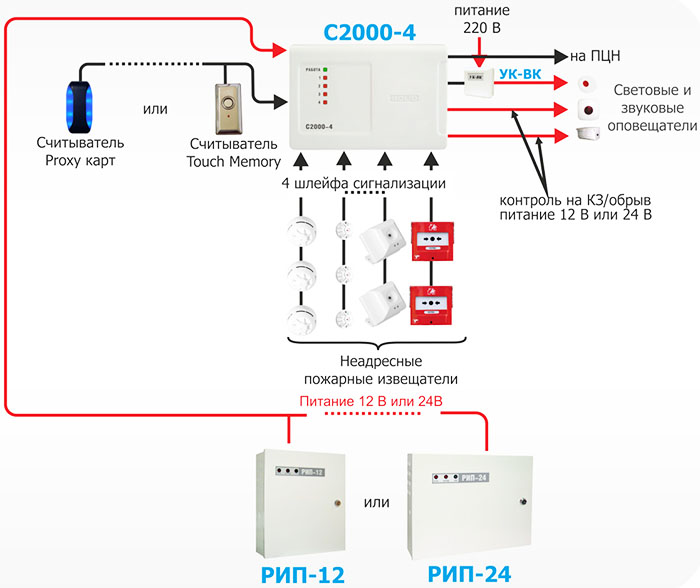

Schwellenwert-APS-Schema mit radialer Topologie
FOTO: pozhproekt.ru

Ein MTA vom Schwellenwerttyp hat in der Regel eine radiale Topologie. An jede Schleife sind bis zu 25 bis 30 Detektoren angeschlossen, wodurch der Informationsgehalt erheblich reduziert wird.

Vorteile:

Nachteile und technische Einschränkungen:

Adressabfrage

Die Ausstattung des adressabfragenden APS unterscheidet sich erheblich von den Geräten, die bei der Schwellensignalisierung verwendet werden. Das Bedienfeld fragt die Peripheriegeräte regelmäßig ab und empfängt von ihnen Informationen über den aktuellen Status sowohl des überwachten Parameters als auch des Geräts selbst. Informationssignale der Melder werden zusätzlich zur Alarmmeldung "Feuer" durch die Signale "Norm", "Kommunikationsleitung unterbrochen", "Gerätefehlfunktion" ergänzt.

Schema eines adressabfragenden APS mit einer Ringtopologie einer Schleife basierend auf BOLID-Geräten
FOTO: pozhproekt.ru

Die Ringtopologie von Schleifen ist optimal für die Verwendung in ähnlichen Objekten: Büros, Geschäften, Klassenzimmern in Schulen und Kliniken usw.

Leistungen:

Von den Mängeln kann festgestellt werden, dass der Ort der Feuerquelle nicht identifiziert wird.

Analog adressierbar

Der Hauptunterschied und Vorteil besteht in der Übertragung der Entscheidungsfunktion zur Feststellung des Brandes auf das Steuer- und Überwachungsgerät. Neben der systematischen Abfrage von Peripheriegeräten analysiert das Bedienfeld die empfangenen Umgebungsparameter und vergleicht sie mit den im Speicher eingegebenen Schwellenwerten.Die Feststellung des Vorhandenseins eines Feuers erfolgt auf der Grundlage der konsolidierten Informationen verschiedener Detektortypen. Die Anzahl der Fehlalarme wird minimiert.

Schema eines analog adressierbaren Brandmeldesystems basierend auf der Ausrüstung "Breeze"
FOTO: abars.ru

Brandmeldern wird eine eindeutige Kennung zugewiesen, anhand derer ihr Standort bestimmt werden kann.

Leistungen:

Nachteile:

Design

Die APS-Berechnung wird in mehreren Schritten gemäß den zuvor aufgeführten regulatorischen Anforderungen durchgeführt. Jeder von ihnen wird von der Erstellung geeigneter Unterlagen begleitet, die anschließend mit dem Kunden vereinbart werden müssen.

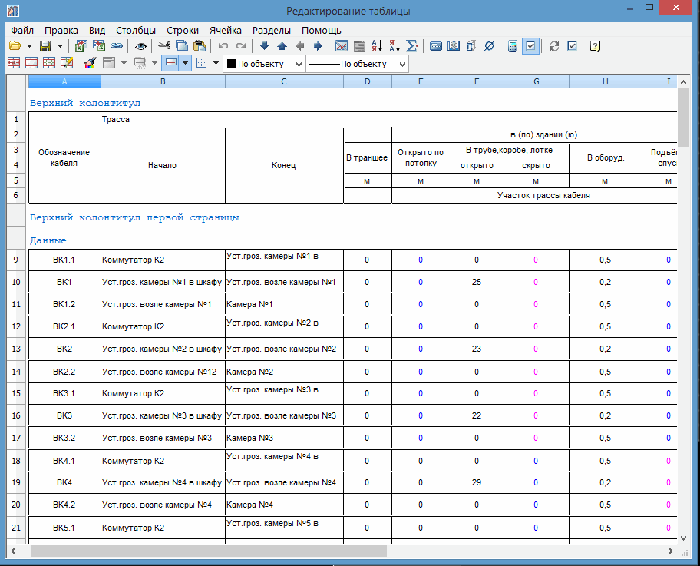

Die Erstellung von Schätzungen erfolgt mit speziellen Programmen, die Datenbanken für die Kosten für Ausrüstung und Arbeit enthalten
FOTO: os-info.ru

Vorbereitende

Die Sammlung von Informationen erfolgt sowohl aus verfügbaren Quellen (Pläne und Pläne des Gebäudes) als auch als Ergebnis einer vorab geplanten Untersuchung der Anlage. Die Wahl der optimalen Struktur des APS wird getroffen. Standardlösungen werden als die effektivsten und am besten entwickelten bevorzugt. Bei Bedarf werden die typischen Schemata entsprechend den Besonderheiten des Objekts geändert.

Vorbereitung der Leistungsbeschreibung

Auf der Grundlage der gesammelten Daten wird zusammen mit dem Kunden ein technischer Auftrag (TOR) erstellt. Das Mandat ist nach Genehmigung durch den Kunden die Rechtsgrundlage für den Beginn des Designprozesses. Die TK zeigt an:

Entwicklung von Entwurfsschätzungen

In dieser Phase wird die Anzahl der Geräte, die Auswahl der Kabelprodukte, die Berechnung der Notstromversorgungsgeräte usw. berechnet. Die Konstruktionsdokumentation ist in zwei Abschnitte unterteilt.

1. Text. Liste der Geräte mit einer Spezifikation der Geräte, Kabelprotokolle, Schätzungen mit den Kosten der Geräte und der durchgeführten Arbeiten.
2. Grafik. Plan-Diagramm der Grundstruktur des automatischen Brandmeldesystems, Etage für Etage der Ausrüstung, Informationskabel, Stromversorgung usw.

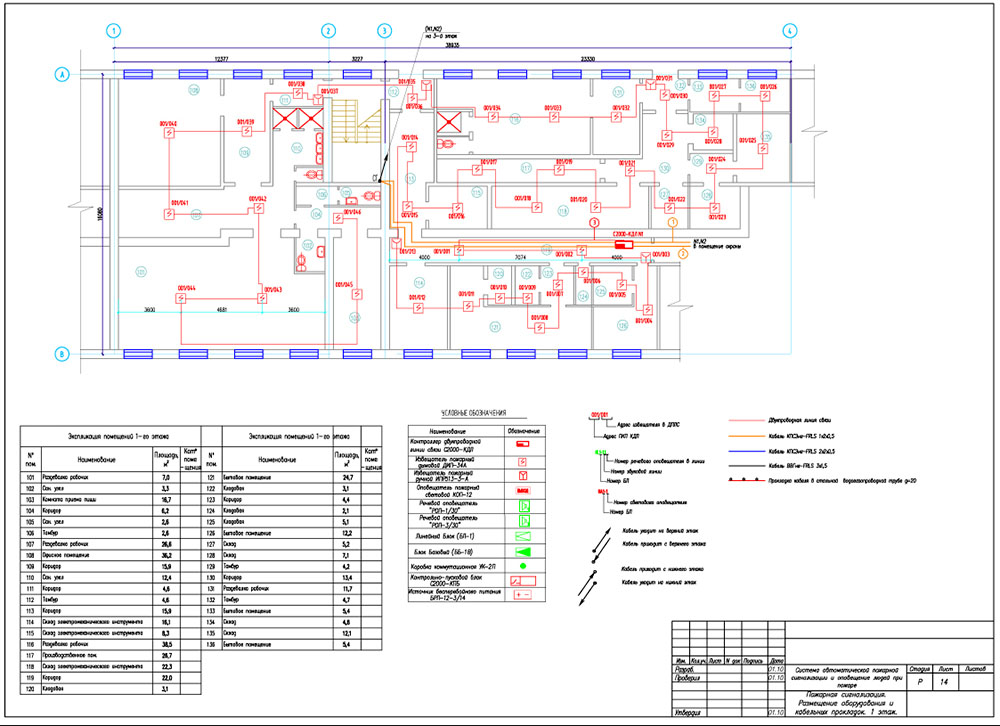

Layout der Position der Hauptelemente von APS und SOUE
FOTO: pozhproekt.ru

Montage

Die Installation der APS-Geräte erfolgt in strikter Übereinstimmung mit den Anforderungen des PUE, des Bundes GOST und der Industry Codes of Practice (SP).

Kabel und Schlaufen

Die für die Schleifen verwendeten Kabel müssen das erforderliche Leistungsniveau der angeschlossenen Geräte bieten, wenn sie einer offenen Flamme ausgesetzt sind. Die Arbeitszeit für jede Kabelmarke ist unterschiedlich. Die Auswahl hängt von den Anforderungen der Brandschutznormen für jedes Objekt ab.

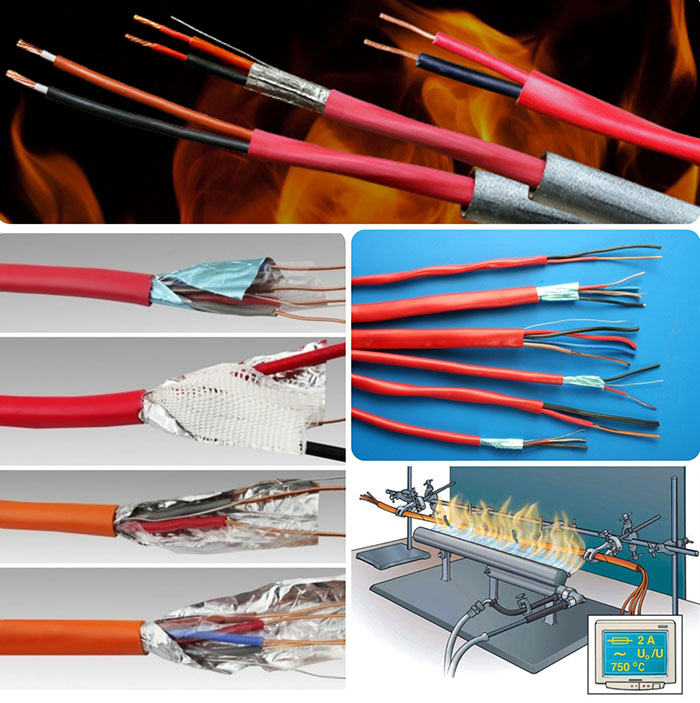

Für Schleifen werden KPS-Kabel (symmetrische Brandschutzkabel) mit folgender Kennzeichnung verwendet:

Schleifen und elektrische Kabel werden gemäß den folgenden Normen installiert:

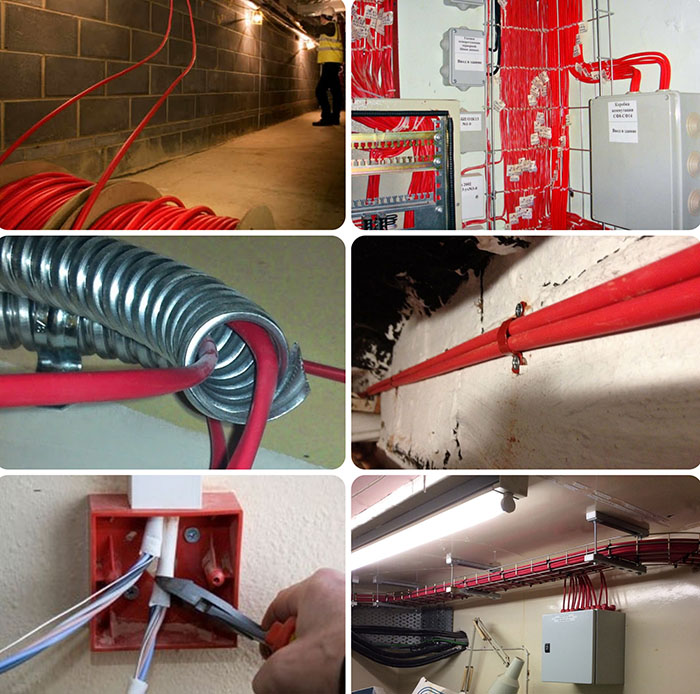

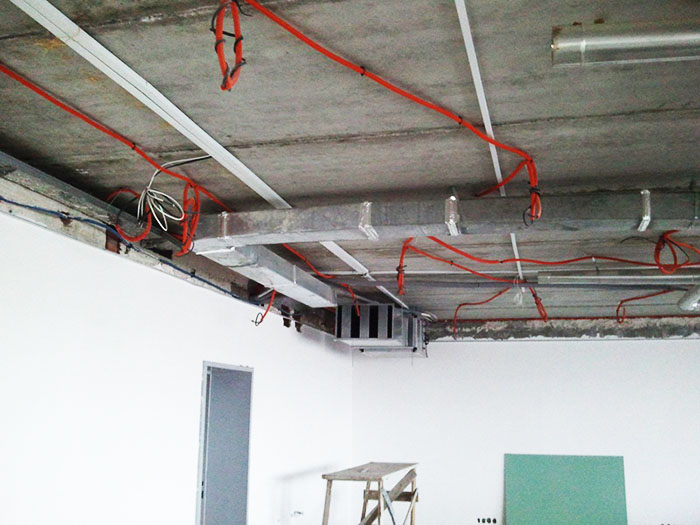

Kabel für Schlaufen und Kabelmagazin:

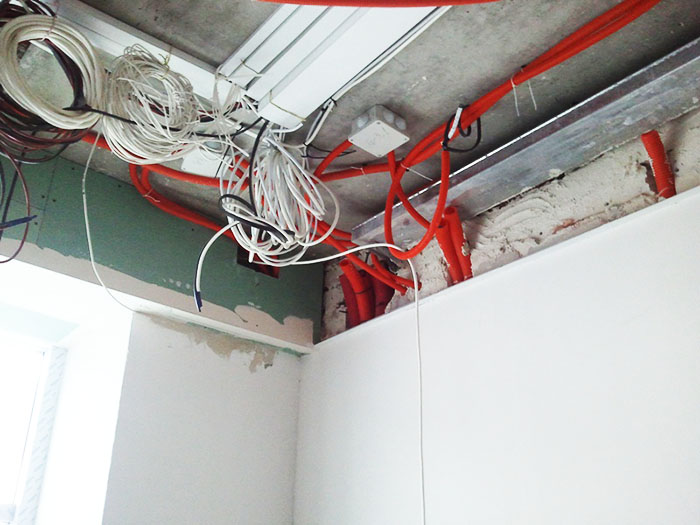

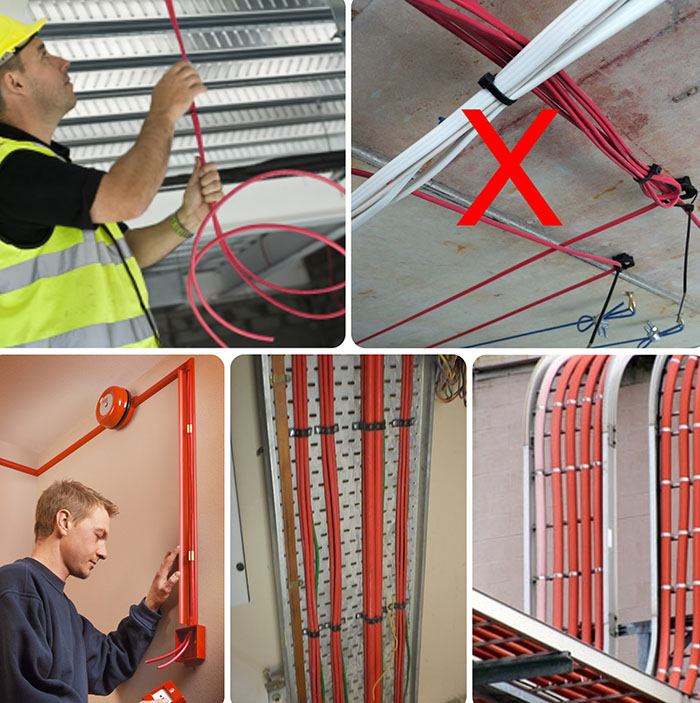

FOTO: montage-ssb.ru

FOTO: montage-ssb.ru

FOTO: montage-ssb.ru

FOTO: markevich.by

FOTO: markevich.by

FOTO: markevich.by

PKP

Das Bedienfeld und das Bedienfeld (wenn es sich um ein separates Gerät handelt) müssen in einem separaten Raum installiert werden. Eine Ausnahme bildet das Bedienfeld mit einer Informationskapazität von bis zu 5 Schleifen. Sie können überall im Objekt installiert werden.

Die Höhe des Geräts in einem separaten Raum ist beliebig, aber für die Wartung geeignet. Außerhalb des Raums - 2,2 m. In diesem Fall muss das Gerät in einem abschließbaren Schrank aufgestellt werden, wenn das Bedienfeld freien Zugang zu ungeschultem Personal oder Besuchern hat.

Befindet sich das Bedienfeld weniger als 1 m von Wärmequellen entfernt oder weist der Raum einen hohen Staub- und Feuchtigkeitsgehalt auf, muss der Schaltschrank aus nicht brennbaren Materialien bestehen.

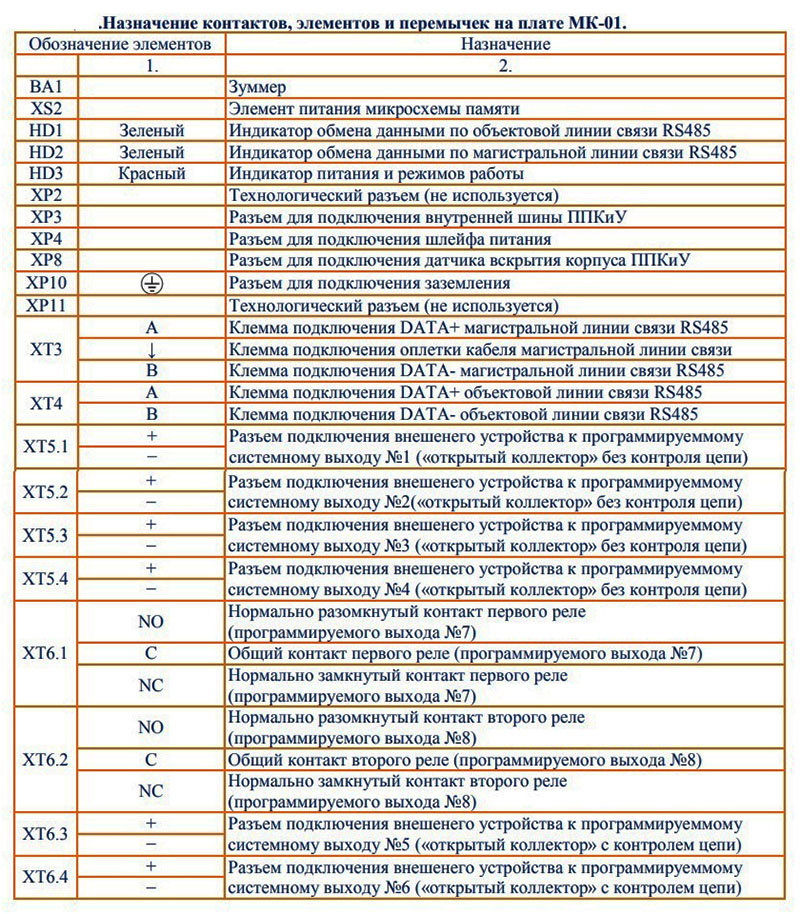

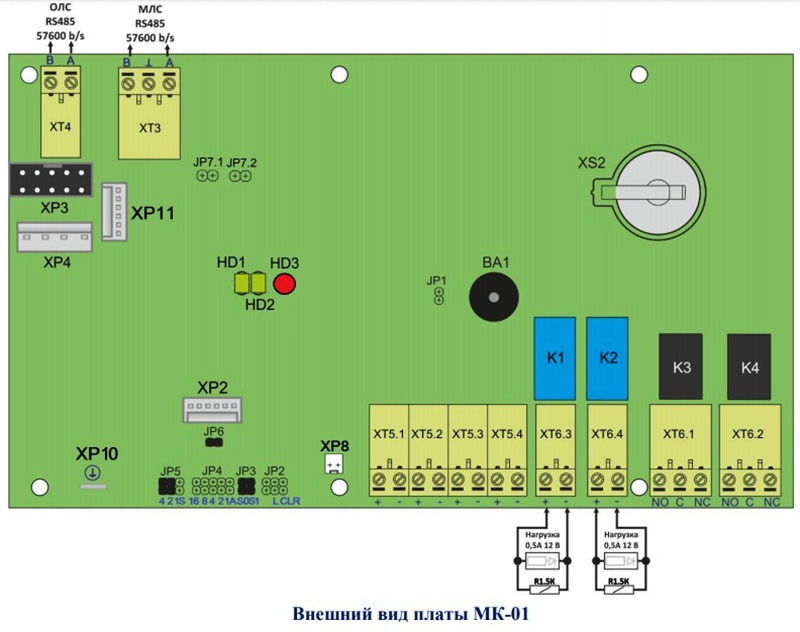

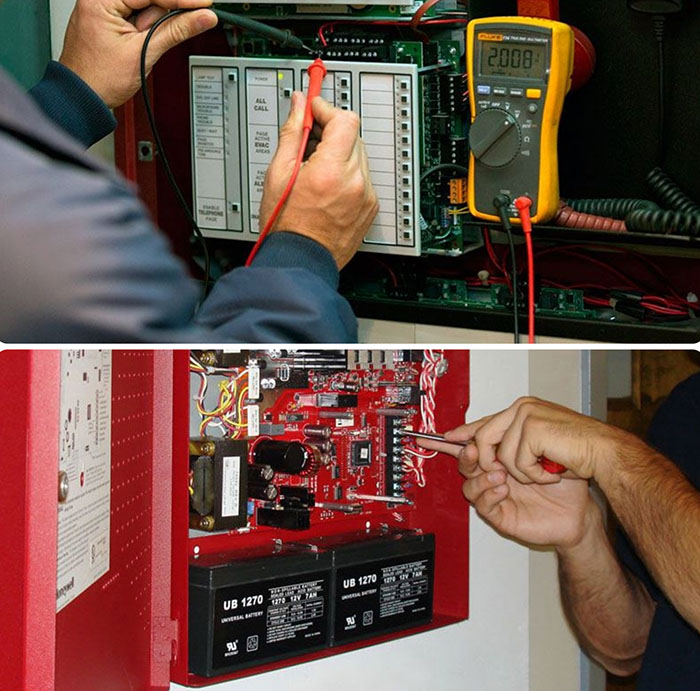

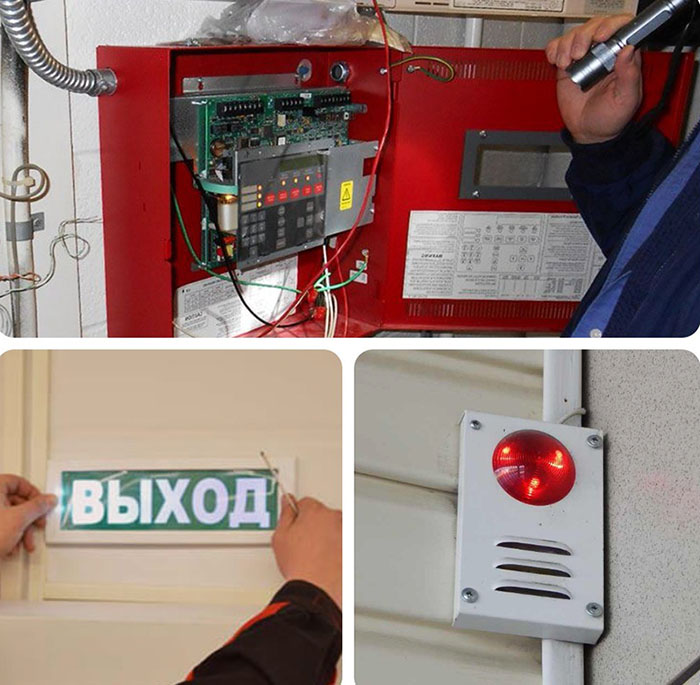

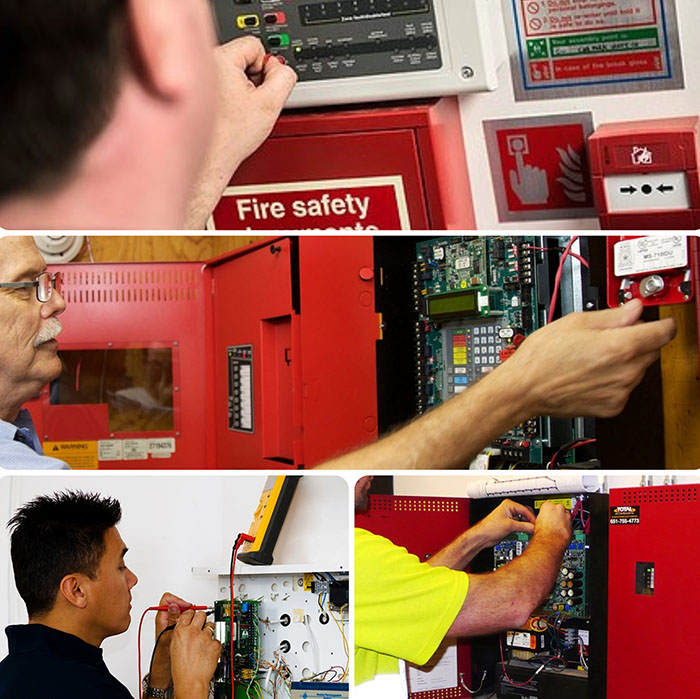

Merkmale des Bedienfeldlayouts, des schematischen Diagramms und der Pinbelegung im MK-01-Diagramm:

FOTO: montage-ssb.ru

FOTO: montage-ssb.ru

FOTO: montage-ssb.ru

FOTO: 01service.spb.ru

FOTO: 01service.spb.ru

Der Raum, in dem das Bedienfeld installiert ist, muss über eine Notbeleuchtung verfügen, die automatisch eingeschaltet wird. Der Abstand von diesem Raum zum Wachposten oder einem anderen Ausgang sollte 25 m überschreiten.

Detektoren und Sirenen

Die Anzahl der in einem Raum installierten Brandmelder hängt von ihrer Funktionalität ab:

1. Geräte mit zwei Schwellenwerten in adressierbaren APS oder nicht adressierten Schleifen mit radialer Topologie, wenn eine Schleife mit jedem gesteuerten Bereich verbunden ist. Nicht mehr als drei Detektoren, abhängig von der Anordnung und den strukturellen Merkmalen des Raums.
2. Eine Schwelle. Installiert in nicht adressiertem APS mit Ringtopologie. Für jeden kontrollierten Bereich sind mindestens vier Detektoren erforderlich. In diesem Fall müssen sie paarweise in separaten Schleifen verteilt werden.

In der Regel werden Wärme- und Rauchmelder in der Mitte des Raums, an der Decke, an Fachwerken oder Bodenbalken, Säulen usw. installiert. Wenn die Struktur des Raums Oberlichter enthält, werden die Detektoren an speziellen Aufhängungen installiert, die an gespannten Kabeln befestigt sind.

Wenn die Struktur von Deckenplatten Balken, Traversen oder andere Elemente enthält, die 0,4 m aus der Bodenebene herausragen, müssen Rauchmelder in einer Zelle installiert werden, die durch Versteifungsrippen gebildet wird.

Bei Vorhandensein von Reliefstrukturelementen, die um 0,08 bis 0,4 m aus der Bodenebene herausragen, muss die Anzahl der Detektoren während der Berechnung um 25% erhöht werden.

Wenn die Lager mit Gestellen ausgestattet sind, deren oberes Niveau näher als 60 cm von der Strömungsebene entfernt ist, müssen in jeder geformten Zelle Brandmelder installiert werden.

Für Industrie-, Industrie-, Gewerbe- und Lagereinrichtungen dürfen fünf Räume auf einer Schleife installiert werden, die sich auf derselben Ebene befinden und voneinander isoliert sind.

Wohn- und öffentliche Infrastruktureinrichtungen sowie technische und zusätzliche Räumlichkeiten können mit einer Schleife in Höhe von 10 Objekten auf derselben Ebene verbunden werden.

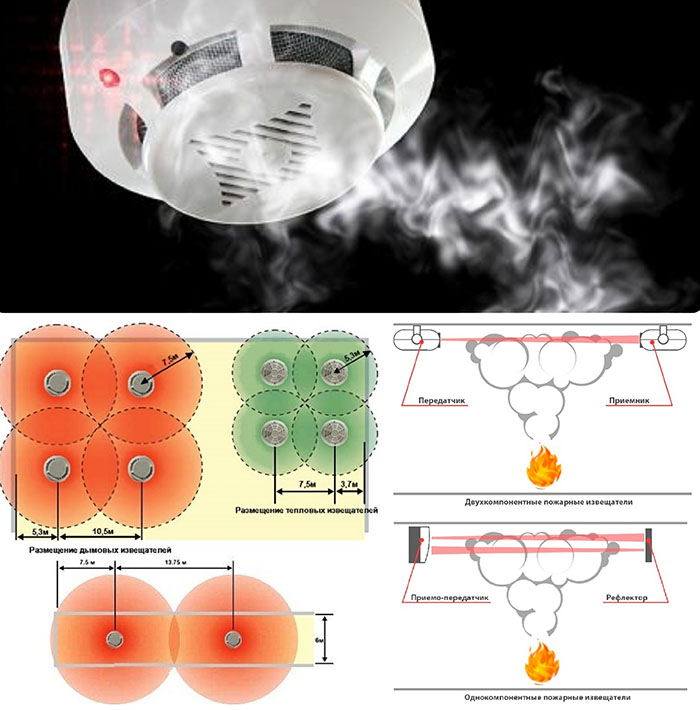

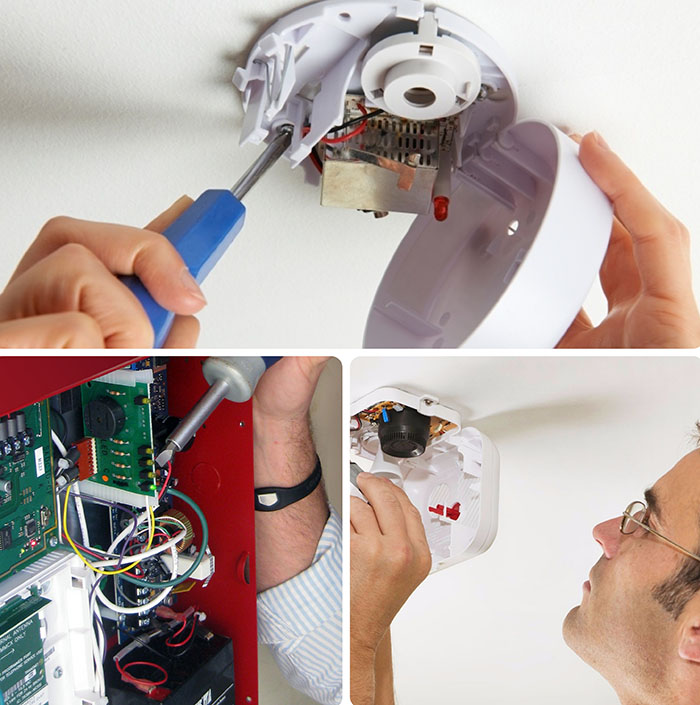

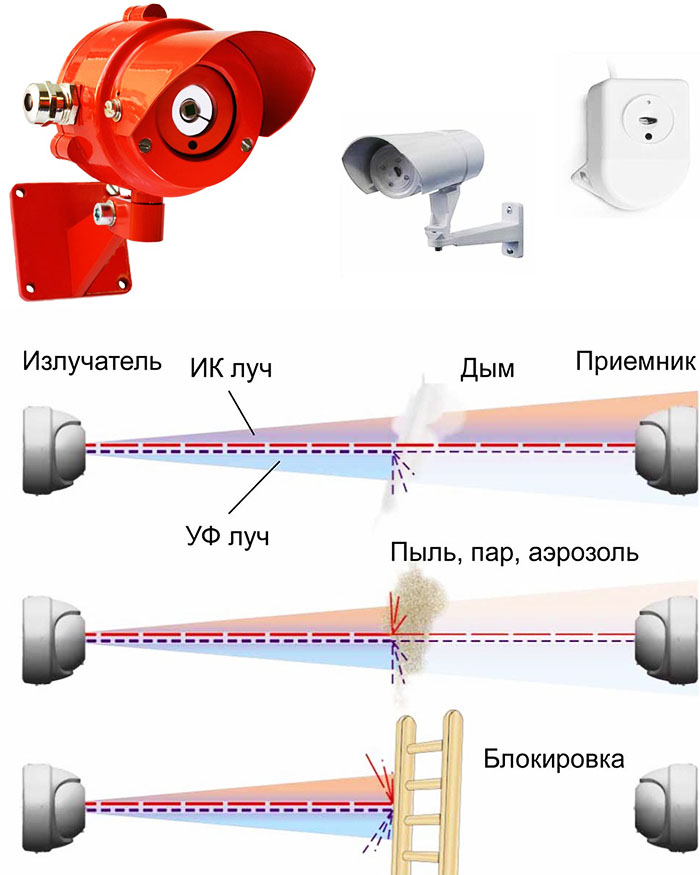

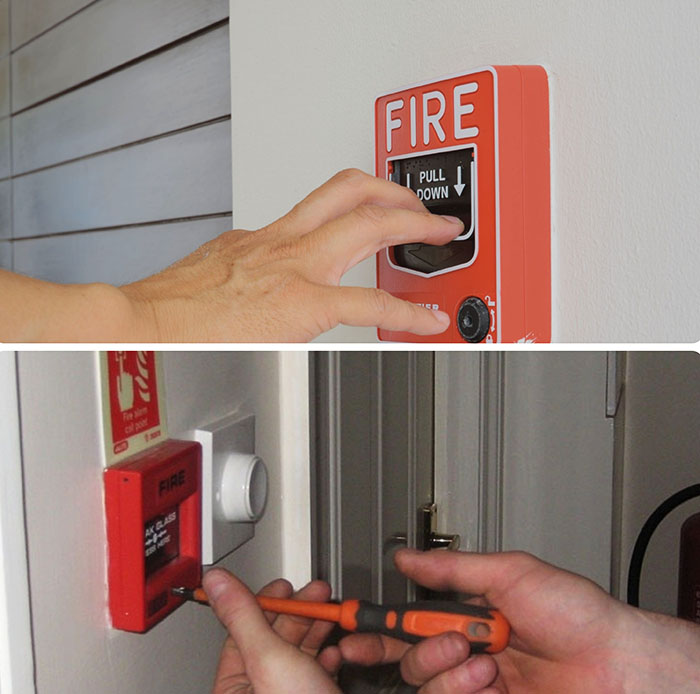

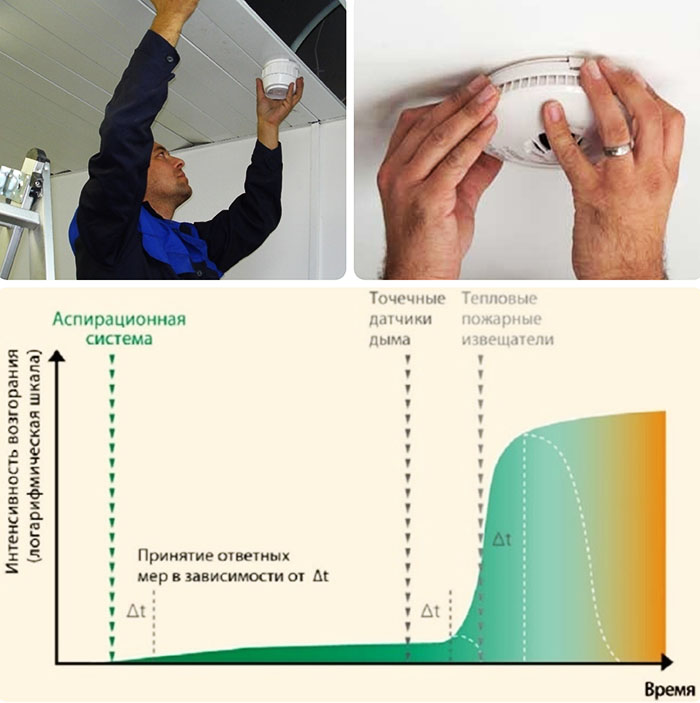

Merkmale der Installation von Brandmeldern:

FOTO: montage-ssb.ru

FOTO: montage-ssb.ru

FOTO: montage-ssb.ru

FOTO: montage-ssb.ru

FOTO: montage-ssb.ru

FOTO: montage-ssb.ru

Zusammenfassen

Es ist zu beachten, dass trotz der scheinbaren Leichtigkeit die Installation selbst der einfachsten Brandmeldesysteme von Fachleuten von Organisationen durchgeführt werden sollte, die über die entsprechende Lizenz verfügen. Selbstorganisation erfordert, selbst wenn sie korrekt durchgeführt wird, eine zusätzliche Überprüfung durch die Regulierungsbehörden, was letztendlich zu Strafen führen kann.
