So schließen Sie ein Fotorelais für die Straßenbeleuchtung an
Die optimalste Lösung für die Lichtsteuerung ist ein Fotorelais für die Straßenbeleuchtung. Dieser Mechanismus hilft nicht nur bei der effektiven Steuerung von Beleuchtungskörpern, sondern auch beim einfachen Einschalten schwer zugänglicher Geräte. Darüber hinaus können Sie mit dem Fotorelais Strom sparen und die Lampen nur bei Bedarf einschalten.

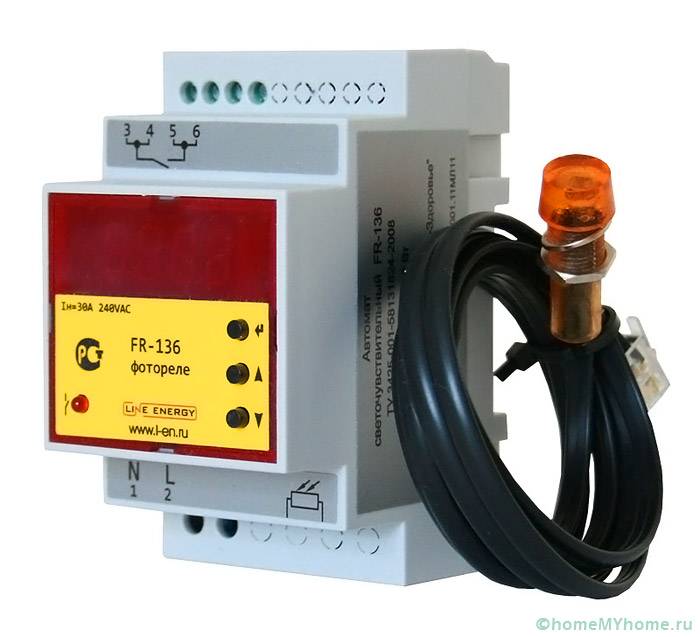

Für die Gestaltung der Straßenbeleuchtung sind zusätzliche Geräte erforderlich
Der Inhalt des Artikels
- 1 Grundprinzipien des Fotorelais für die Straßenbeleuchtung
- 2 Technische Spezifikationen
- 3 Die Haupttypen von Geräten
- 4 Die Nuancen des Anschlussplans
- 5 Installationsarbeit
- 6 Vorteile der Verwendung eines Fotorelais für die Straßenbeleuchtung: Preise
- 7 Hilfreiche Ratschläge
- 8 Video: Fotorelais zum Ein- und Ausschalten der Beleuchtung
Grundprinzipien des Fotorelais für die Straßenbeleuchtung
Das Funktionsprinzip verschiedener Fotorelais für die Straßenbeleuchtung ist sehr ähnlich. Das wichtigste Element des Gerätes ist das lichtempfindliche Element, das seine Eigenschaften unter dem Einfluss des Lichtflusses ändert. Die Fotozelle ist mit der Steuerplatine verbunden, die alle Parameter des Geräts steuert. Auch im Design gibt es ein Relais und einen Komparator.
Interne Struktur des Geräts
Ein Relais oder Triac ist ein spezielles Ausgabegerät, das die Last verteilt. Der Komparator ist der Schwellenwert zum Starten der Struktur.
Funktionsdiagramm des Mechanismus
Wenn sich das Beleuchtungsniveau ändert, [ändern sich die Eigenschaften der Fotozelle und die Spannung wird an das Relais angelegt. In diesem Fall werden die Drähte des Stromkreises geschlossen und geöffnet. Einige Beispiele sind enthalten, wenn sich eine Bewegung gegenüber dem Installationsort befindet.
Betrieb des Lichtsensors
Es lohnt sich, die folgenden Vorteile des Geräts hervorzuheben:
- das Sicherheitsniveau steigt, da die Automatisierung das Einschalten der Lampen bei Nacht regelt;
- Energie sparen;
- Das Gerät hat eine lange Lebensdauer, ein geringes Gewicht und einen leisen Betrieb.
- der Komfort der Lebensbedingungen steigt;
- Die automatische Aufnahme wird als Repeller verwendet.
Für die Gestaltung von Beleuchtungskompositionen im Landschaftsbau ist ein Fotorelais erforderlich
In Verbindung stehender Artikel:
Bewegungssensor zur Beleuchtung eines Privathauses. Ein separates Material enthält Anleitungen zum Anschließen und zur richtigen Auswahl eines Bewegungssensors.
Technische Spezifikationen
Bevor Sie ein Fotorelais für die Straßenbeleuchtung kaufen, müssen Sie sich mit den Hauptmerkmalen dieses Geräts vertraut machen:
- Spannungsanzeige sollte 220V sein;
- Der maximale Stromwert ist bei einer großen Anzahl verwendeter Leuchten wichtig.
- Die Triggerschwelle wird in Lumen angezeigt.
- Die Ausschalt- und Einschaltverzögerung wird in Sekunden gemessen.
- Die Leistungsparameter werden durch den Wert für den Betriebsmodus und den Standby-Modus angezeigt.
- Schutzgrad ist der Mechanismus im Freien oder in einem geschlossenen Gebäude montiert.
Das Modell FRT-16 steuert Beleuchtungssysteme
Die gewünschte Beleuchtungsstärke wird mit eingestellt Regler die Unterseite des Geräts. Wenn Sie sich auf die Plus-Seite bewegen, schaltet sich die Lampe auch bei einer leichten Verdunkelung ein. Wenn der Hebel in Minusrichtung bewegt wird, funktioniert der Mechanismus erst nach Sonnenuntergang.
Einstellen der Empfindlichkeit des Geräts
Eine nützliche Information! Es ist wichtig, die Abmessungen, die Installationsmethode und die Betriebstemperaturen zu beachten.
Die Haupttypen von Geräten
Fotorelais sind für Straßenbeleuchtungen der folgenden Typen gefragt:
- mit Fotozelle im Gehäuse. Geeignet für die vollständige Automatisierung von Außenbeleuchtungssystemen;
Der Fotosensor befindet sich im Gerät[/ Bildbeschriftung]- mit einem speziellen Timer und Fotosensor. Das Gerät hilft, die Beleuchtung am Ende des zugewiesenen Zeitraums auszuschalten.
Jährlicher Timer mit Funktionen des Spannungsrelais und des Fotorelais REV-302[/ Bildbeschriftung]- mit einer separaten Fotozelle sind zuverlässig.
Das FR-135-Gerät verfügt über einen externen Fotosensor und ist mit einer Rauschschutzschaltung ausgestattet
Die Auswahl des richtigen Geräts hängt von Ihrem Budget und Ihren Kommunikationsfähigkeiten ab. Zusätzlich zu herkömmlichen Fotorelais können kombinierte Optionen verwendet werden: temporäre Sensoren und Bewegungssensoren. Bei Vorhandensein eines Timers wird der Mechanismus nicht nur durch die Beleuchtungsstärke, sondern auch durch die Tageszeit ausgelöst.
FR-31 AC230V UHL4 Gerät
Geräte mit Sensor, eingebautem Timer und Bewegungssensor sind selten. Sie sind mit einem speziellen Bildschirm ausgestattet und können programmiert werden, um ein bestimmtes Beleuchtungsprogramm einzustellen.
Die Nuancen des Anschlussplans
Hervorzuheben sind die folgenden Schemata zum Anschließen eines Fotorelais für die Straßenbeleuchtung, die entsprechend den zu montierenden Modulen angeordnet sind. Die Modelle unterscheiden sich in Gegenwart mehrerer Schlussfolgerungen.
Merkmale der Verbindung mit drei Stiften
Wenn das Gerät drei Ausgänge hat, erfolgt die Stromversorgung wie folgt: Das braune Kabel wird an den Phasenausgang im Gehäuse der Installationsbox angeschlossen, blau an das Nullelement und rot an den Anschluss, an den die Phase zum Beleuchtungsgerät geht.
Beispiel eines Produkts mit drei Anschlüssen
Zweipoliger Anschluss
Der Phaseneingang ist mit dem Element am Gerätekörper verbunden, und der Neutralleiter ist ebenfalls angeschlossen. Die Beleuchtungsgeräte werden auf die gleiche Weise angeschlossen. Wenn der Ausgang ein Klemmenpaar ist, können mehrere Beleuchtungsgeräte gesteuert werden. In diesem Fall werden die Drähte parallel zum Regler montiert.
Es gibt Fotorelaismodelle, die in verwendet werden können Linien mit Boden... Sie zeichnen sich durch Hilfsklemmen aus, an denen die Erdungskabel angeschlossen sind.
Eine nützliche Information! Um die richtige Verbindung herzustellen, müssen Sie im Verbindungsdiagramm navigieren, das im technischen Pass angegeben ist.
Installationsarbeit
Der Anschluss kann von Hand gemäß dem Fotorelaisschema für die Straßenbeleuchtung erfolgen. Versiegelte Modelle werden mit einer Auslegerhalterung montiert.
Gerätebefestigungsvorrichtung
Die Installation erfolgt mit Schrauben unter Verwendung von Löchern im Gehäuse. Der Fernbedienungssensor ist im Freien montiert. Bei der Auswahl eines Ortes sollten Sie bestimmte Regeln einhalten. Die Installation erfolgt an einem sonnigen Ort. Es sollte keinen Schatten von geben Zäune, Markisen oder hohe Mauern.
Installationsdiagramm des Geräts
Eine nützliche Information! Die Installation darf nicht in der Nähe von brennbaren und brennbaren Materialien oder in der Nähe von instabilen Umgebungen durchgeführt werden. Montieren Sie das Gerät nicht mit der Basis nach oben.
Vorteile der Verwendung eines Fotorelais für die Straßenbeleuchtung: Preise
Die Installation eines Fotorelais ist in verschiedenen Fällen vorteilhaft. Eine unabhängige Überwachung der Systeme ist nicht erforderlich. Mit abnehmender Betriebszeit der Lampen wird Strom gespart. Sicherheitsfunktionen werden angezeigt. Die Installation des Geräts unterscheidet sich praktisch nicht von der Installation anderer Elektrogeräte.
Beispiel eines montierten und angeschlossenen Relais
Darüber hinaus erfüllt das Beleuchtungssystem die Funktion des Schutzes, da es das Licht in Abwesenheit der Eigentümer einschalten kann. Sie können solche Geräte selbst installieren, ohne die Hilfe eines Elektrikers.
Die Tabelle zeigt die Preise für einige Modelle.
Tabelle 1. Fotorelaismodelle und Durchschnittspreis
| Bild | Modelle | Lieferanten | Kosten, reiben. |
|---|---|---|---|
 | FR-16A | NTK Electronics | 1290 |
 | FR 601 | IEK | 230 |
 | FRL-11 | TDM Electric | 520 |
 | FR-PS-1-6 | EKF | 200 |
 | FB-2 | NTK Electronics | 1100 |
Hilfreiche Ratschläge
Die Einstellung des Fotorelais für die Straßenbeleuchtung sowie die Merkmale der Wahl der Mechanismen sind wichtig. Beim Kauf eines Dimmers helfen die folgenden Richtlinien:
- Es lohnt sich, die tatsächlichen Parameter des an das Haus angrenzenden Gebiets zu berechnen.
- Für die Anordnung in einem Vorort können Sie ein Relais mit der Funktion zum Einstellen der Sensorantwortschwelle verwenden. Diese Geräte sind sehr einfach zu konfigurieren.
- Geräte mit eingebauten Fotozellen ermöglichen die eigenständige Installation.
- Für die Anordnung von Strukturen mit entfernten Elementen sind bestimmte Fähigkeiten erforderlich.
- Geräte mit aktiviertem Timer sind kostenintensiver, gewährleisten jedoch einen unterbrechungsfreien Betrieb.
Ein Gerät mit Timer spart Strom, da das Gerät an Ihre Bedürfnisse angepasst und die Beleuchtungszeit programmiert werden kann.
Verschiedene Hersteller bieten eine große Auswahl an Designlösungen an, mit denen Sie den richtigen Mechanismus für bestimmte Bedingungen auswählen können.
Video: Fotorelais zum Ein- und Ausschalten der Beleuchtung
