Gør-det-selv spær til gaveltag: design og installation
Når de planlægger opførelsen af lave bygninger, supplerende eller kommercielle bygninger, vælger de fleste designere en tagkonstruktion. Dette skyldes den relativt enkle installationsteknologi, øget strukturel pålidelighed, effektiv dræning af nedbør fra taget og uhøjtidelighed over for driftsforhold. For at opnå alle fordelene skal du dog designe og installere bjælker til et gaveltag korrekt med dine egne hænder.

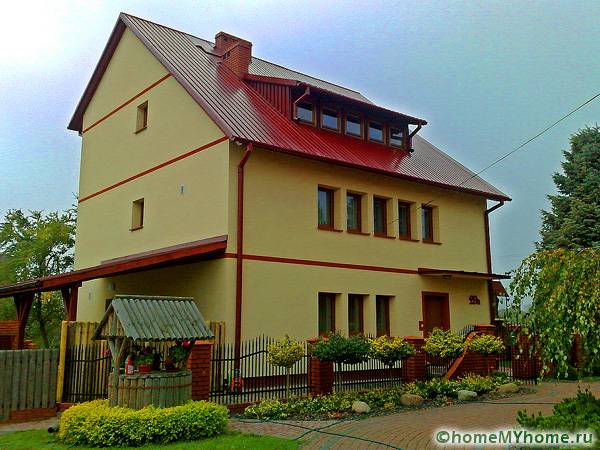

Ydersiden af huset med gaveltag
Indholdet af artiklen
- 1 Funktioner af enheden af gaveltage
- 2 Forberedende arbejde
- 3 Lommeregner til tømmerbelastning
- 4 Lommeregner til beregning af spærbenens længde
- 5 Lommeregner til beregning af spærrenes forlængelse til dannelse af et taghæng
- 6 Fasen med installation af bjælker på gaveltag med egne hænder: video og fotos af alle arbejdsfaser
- 7 Konklusion
- 8 Video: tagbjælkesystem med gavl
Funktioner af enheden af gaveltage
Gaveltage er to rektangulære skråplaner (skråninger), der understøttes af bjælkesystemet. Sidedelene er døve eller vinduer, og der er monteret sidespor på dem. Hovedparametrene for et sådant tag er: hældningsvinklen og placeringen af højderyggen i forhold til midterlinjen, der passerer gennem væggene vinkelret på skråningerne. Det vil sige, at gavlstrukturen ikke behøver at have samme hældning af skråningerne eller have et symmetrisk udseende.
Asymmetrisk gaveltag
Mange originale projekter bruger et asymmetrisk design af skråninger for at tage højde for nogle klimafunktioner eller for at forbedre facadens design. Det er værd at bemærke, at sådanne løsninger er meget originale, men i praksis er de ret vanskelige at implementere. Dette skyldes følgende årsager:
- Belastningen på væggene og fundamentet øges på det sted, hvor tagryggen forskydes.Som et resultat kan beregninger være betydeligt komplicerede, især når du bruger tunge tagmaterialer såsom skifer eller keramiske fliser.
- Det er nødvendigt at fremstille separate strukturelementer til hver hældning, hvilket kan øge konstruktionstiden betydeligt.
- Taget ved store skråningsvinkler kan påvirkes væsentligt af vindstrømmens tryk. Derfor vil det være nødvendigt at tage højde for vindens foretrukne retning ved beregning.
Hovedelementerne i skråtaget

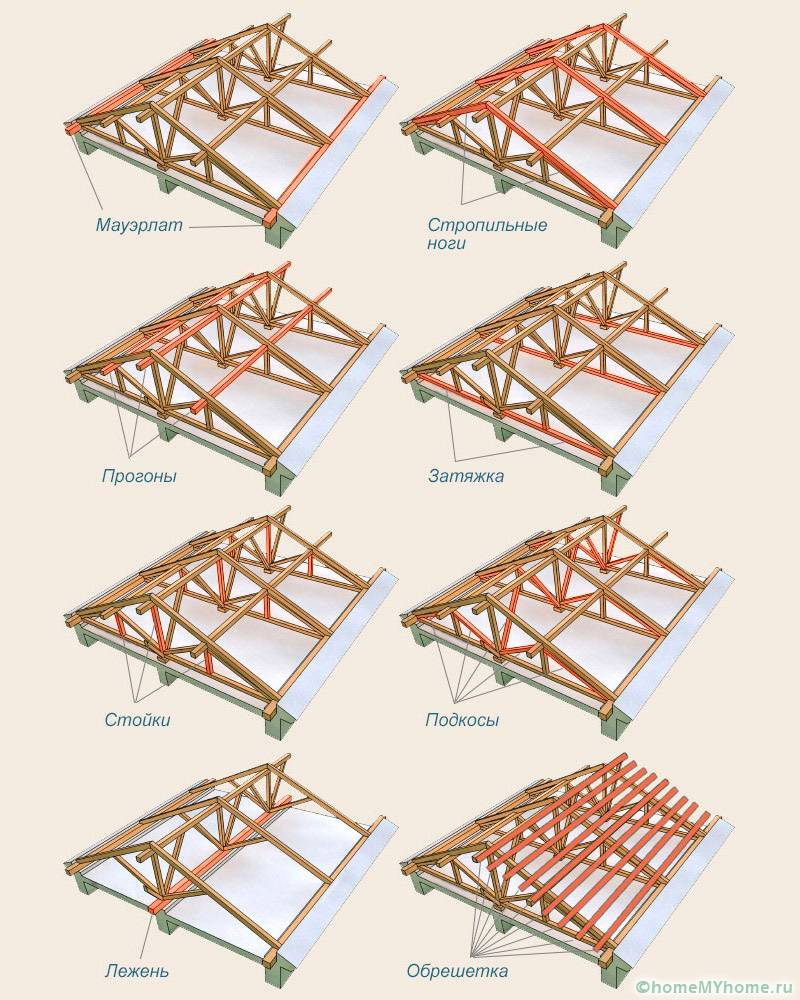

Inden du laver bjælkerne på et gaveltag, skal du oprette et projekt og også undersøge alle de strukturelle elementer. Du bliver nødt til at designe følgende hovedknudepunkter:
- Mauerlat... Giver overførsel af tagkonstruktionens belastning til objektets bærende vægge og skaber dens jævne fordeling. Træet er lavet af hårdttræ som lærk, egetræ, aske. Den mindste tilladte sektion er 100x100 mm. Det er tilladt at bruge ikke kun massivt træ, men også limet træ, men med en sektion på 100x150 mm.
- Rafters... Det vigtigste strukturelle element, der er designet til at danne en bærende ramme, til at absorbere tagmaterialets belastning gennem beklædningen og overføre lasten til Mauerlat. Afstanden mellem bjælketagens bjælker er mellem 0,6 og 1,2 m afhængigt af tagmaterialets vægt og mængden af nedbør i det bestemte område.
- Stramning... Et specielt design, der bruges til at fastgøre to skrå bjælker af skråninger i en given hældningsvinkel, som er fastgjort på et niveau lidt over bjælkerne eller lidt under højderyggen. Det bruges i lagdelte tagtyper.
- Rack... Det er et lodret installeret og fast fast element, der udfører tagets bærende funktioner. Det installeres normalt på bygningens vægge for delvis at overføre tagbelastningen. Giver ekstra stivhed til strukturen.
- Løb... Der er to typer: side og højderyg. Den laterale er en stang, der hviler på stativer og parallelt med ryggen. Gør det muligt at forhindre, at skråningen bøjes under betydelige belastninger. Rygkørslen er installeret langs en skråning til en anden og tjener som støtte for højderyggen.
- Bøjle... Tilbyder hjælpestøtter til stativer, der er vinklede 450 til rampernes bærende bjælker for at øge kontaktarealet med stativerne og reducere risikoen for deformation af rampen.
- Tærskel... Fungerer som et omdrejningspunkt for bøjlen og stativet.
- Drejning... Det bruges til at fastgøre bjælkesystemet i den tværgående retning, overføre tagmaterialets belastning og dets fastgørelse såvel som at give modstandsdygtighed over for belastninger i skyggen mellem de bærende bjælker.
Nyttige oplysninger! Bøjler til de nordlige regioner på grund af øget sne og isbelastning på taget tillades at blive installeret ikke kun i længderetningen, men også diagonalt. Således er det stativerne snarere end bygningens vægge, der tager en væsentlig del af lasten.

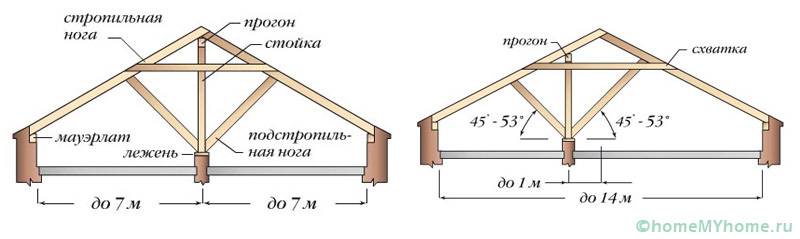

Konstruktionselementer af et tagtag
Typer af gavlrammesystemer
Gør-det-selv spær til et gaveltag kan hænges eller lagdeles. Den hængende struktur hviler kun på sidevæggene. Derfor bruges den kun til installation på bygninger med en afstand mellem væggene på ikke mere end 12 m. For at forhindre sammenbrud af strukturen bruges ekstra vandrette eller lodrette elementer til at øge konstruktionens styrke og pålidelighed. De mest succesrige elementer er: seler, tværstang eller stramning. De kan ikke kun fastgøres på bjælken, men også direkte på bjælkerne selv under bestemte vinkler.

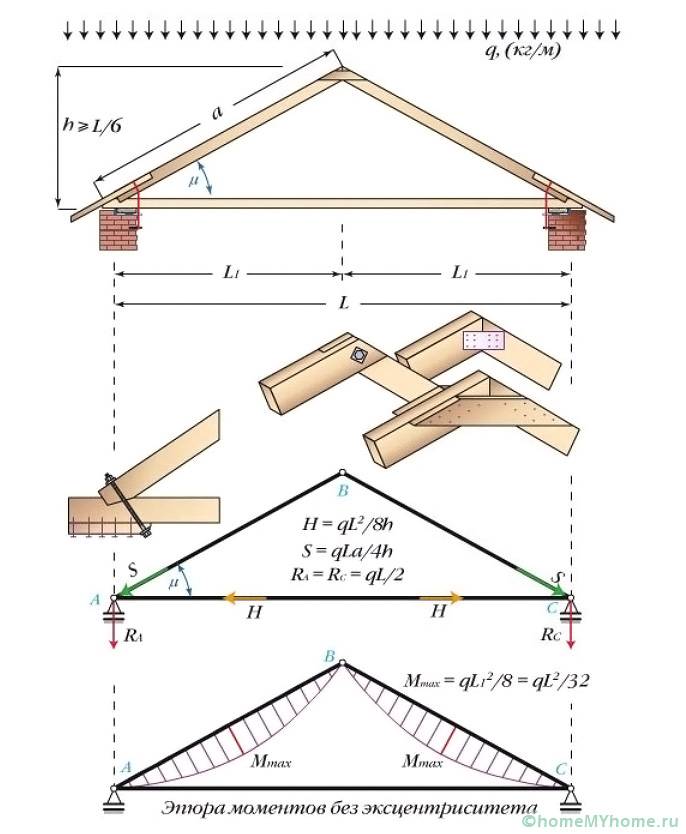

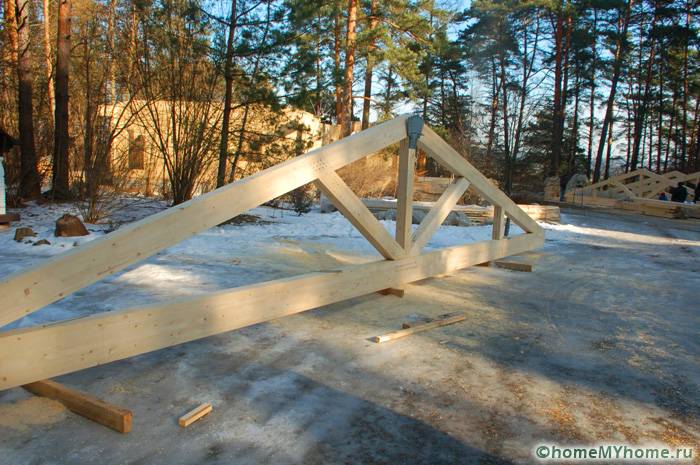

Hængende struktur
Nyttige oplysninger! Hvis du planlægger at bruge loftet som et boligareal, anbefales det at bruge pust som understøtter, hvilket sparer maksimal plads.
For bygninger med bærende indvendige vægge er det tilladt at installere lagdelte bjælker på grund af muligheden for at installere yderligere understøtninger. Som et resultat kan begrænsningen af hængesystemet undgås, og bærende bjælker kan installeres, selv når afstanden mellem væggene er mere end 10 m. Afstanden mellem understøtningerne vælges for hver struktur individuelt under hensyntagen til bygningens formål og brugen af loftet.
Rafter-system af lagdelt type
Relateret artikel:
Gør-det-selv kaste tag trin for trin. I en separat publikation præsenteres en praktisk vejledning til installation af en struktur med nyttige tip og fotos.
Forberedende arbejde
Gør-det-selv spær til gaveltag bør kun installeres, efter at det forberedende arbejde er udført. De består i at designe en skråtstillet struktur, skabe et omkostningsestimat og vælge de nødvendige materialer og værktøjer. Imidlertid er hovedparten af arbejdet utvivlsomt den kompetente beregning af alle parametre.
Beregning af belastninger på bjælker til gaveltag med egne hænder
Når du udfører beregninger, er det vigtigt at beregne belastningen på tagrammen korrekt. Der er tre typer belastninger:
- Permanent... De inkluderer vægten af alle anvendte materialer: isolering, lægter, isoleringsfilm, tagmateriale, yderligere elementer, ebbe- og snelagringssystemer, finish, loftselementer osv. Omtrentlige belastninger ved brug af nogle tagmaterialer er vist i tabel 1.

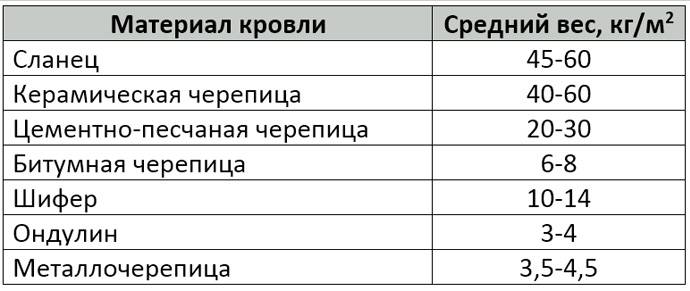

Tabel 1. Belastning på bjælkerne afhængigt af tagmaterialet
Opmærksomhed! Det anbefales, at når man designer en 1 m struktur2 der var en belastning på op til 50 kg, da ellers vil belastningen på væggene øges, og du bliver nødt til at lægge et nedgravet fundament.
- Variabler... De er kun gyldige under visse forhold, f.eks. Under nedbør, tagreparation eller vedligeholdelse, vindbelastning osv. Ved beregning skal du bruge de maksimale værdier for de ønskede værdier.

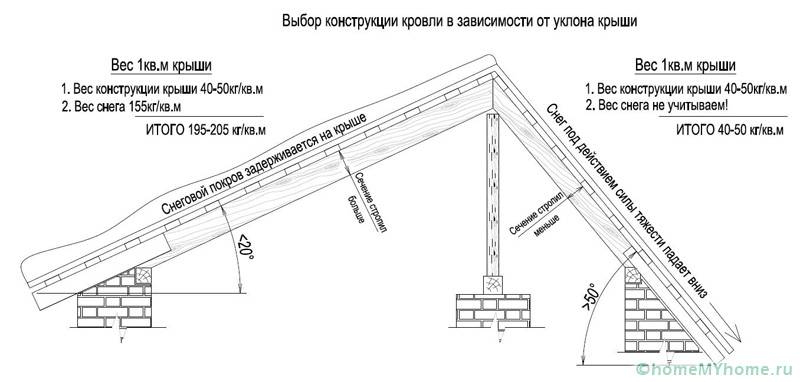

Beregning af typiske variable tagbelastninger afhængigt af hældningsvinklen
Nyttige oplysninger! Gør-det-selv-installation af bjælker til gaveltag skal tage højde for vindbelastning. For at beregne dem skal du tage indikatorerne i gennemsnit over regionen og gange med korrektionsfaktoren, som kan findes i SP 2.01.13330.2011. Derudover skal bygningens placering tages i betragtning, for eksempel hvis huset er fritliggende, så oplever det maksimale belastninger.
I henhold til SP 2.01.13330.2011 er snebelastningen defineret som den samlede snebelastning ganget med en korrektionsfaktor, der bestemmer vinden og det aerodynamiske tryk. Sne vægt pr. Meter2 kan være fra 80 til 320 kg.

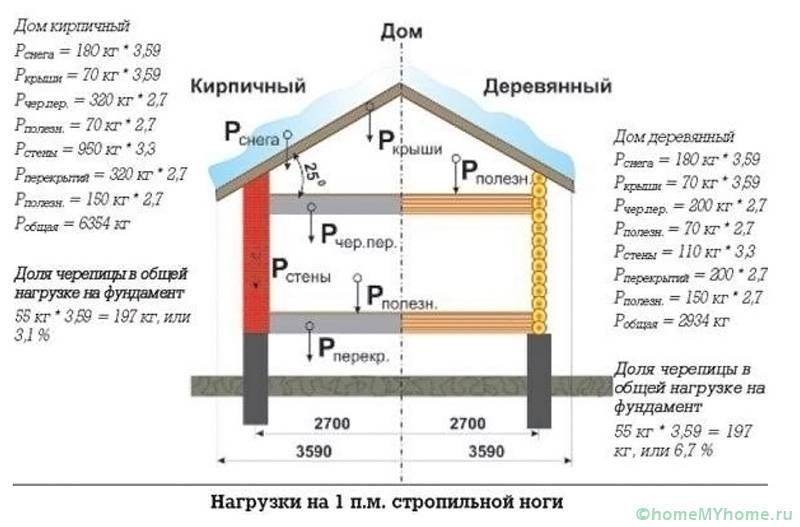

Beregning af snebelastning pr. Lineær meter skråbjælker til et træ- og murstenshus
Vigtig! Hvis skråningen er mere end 600, bør sneen ikke tages i betragtning.
- Særlige belastninger... Bestemmes af seismiske og / eller stormfænomener. For den midterste bane kan de overses, idet de har lavet en margen med en samlet styrke på 10-15%.
Beregning af belastninger for et lag med tag
Bestemmelse af skråningshældningsvinklen
Hældningsvinklen på taget bestemmes primært af tagmaterialet. Det vælges normalt ud fra følgende kriterier:
- til blødt tag – 50-250;
- for hårdt - 200-450.

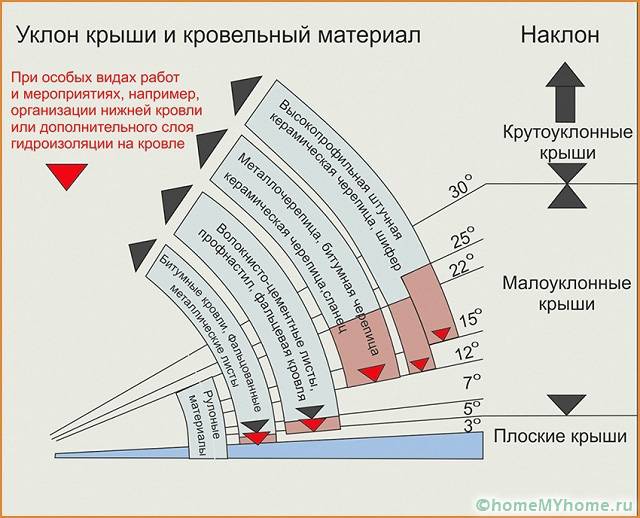

Bestemmelse af hældningsvinklen for taghældningen afhængigt af materialetypen
Det er også værd at blive styret af det faktum, at jo mindre hældningsvinklen er, desto bedre strømlinjeformes taget. I store vinkler fjernes nedbør hurtigt fra skråningerne, og det bliver også muligt loft skabelse.
Beregning af bjælkernes længde og stigning
Når du installerer bjælker til et tag med dine egne hænder, skal du overholde trinnet med at sikre dem 0,6-1 m. Valget afhænger af designbelastningen under hensyntagen til sikkerhedsfaktoren. Jo mindre trin, jo stærkere struktur og jo større forbrug af byggematerialer. Et stort interval på 0,8-1 m må kun anvendes, når der lægges lette tagplader og hældningsvinkler 150-200... Det anbefales at vælge et trin inden for 0,6-0,8 m.

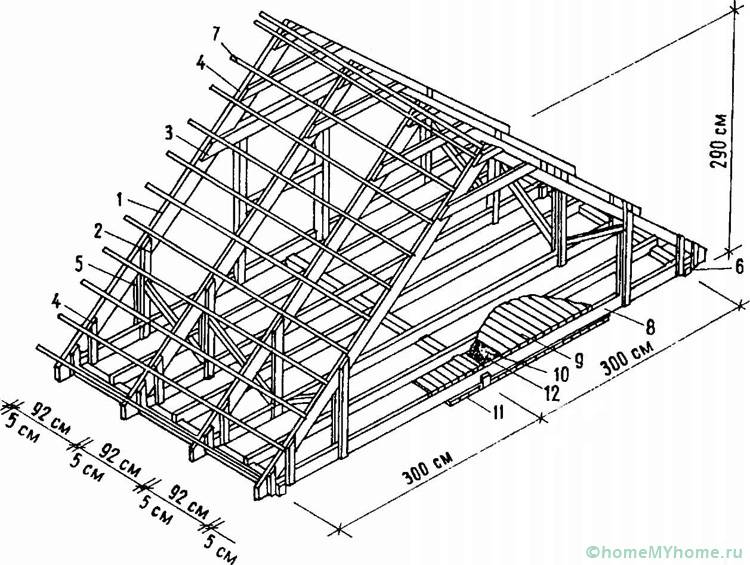

Diagram over spærkonstruktion til lægning af lette tagmaterialer
Bjælkenes længde ved at kende skråningsvinklen på skråningerne og afstanden mellem objektets to vægge er ret enkel at beregne ved hjælp af Pythagoras sætning. Den reelle længde skal dog øges med 60-70 cm, hvilket vil gå til deres sammenføjning såvel som til overhænget på skråningerne på ca. 0,5-0,6 m.
Lommeregner til beregning af spærbenens længde
Lommeregner til beregning af spærrenes forlængelse til dannelse af et taghæng

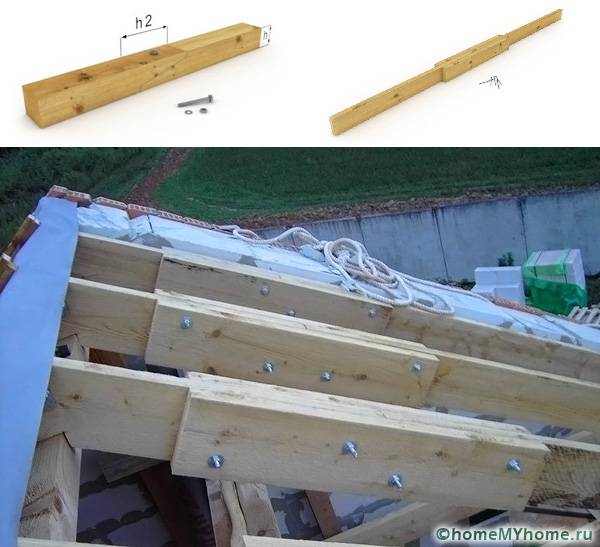

Nyttige oplysninger! Da tømmerets standardlængde er op til 6 m, kan det til tage med store arealer udvides, dokkes eller sammenføjes.
Metoder til bygning af bjælker
Bestemmelse af tværsnittet af bjælkerpar
Beregningen af bjælkens tværsnit for et gaveltag spiller en vigtig rolle for installationen af tagkonstruktionen med egne hænder, da tagets pålidelighed og holdbarhed direkte vil afhænge af dette. Ved beregning er det vigtigt at overveje følgende faktorer:
- den type træ, der anvendes i konstruktionen af bjælkesystemet
- anvendt trætype: fast eller limet;
- længde og stigning af skrå bjælker;
- total belastning.
For at bestemme bjælkernes tværsnit under hensyntagen til deres stigning og længde er det nødvendigt at bruge tabel 2.

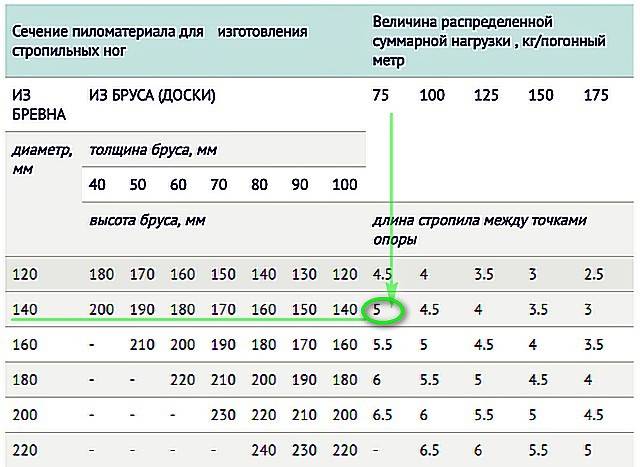

Tabel 2. Afhængighed af bjælkens sektion, der bruges til bjælker på længde, stigning og belastning
Vigtig information! Jo større støttebjælkernes stigning er, desto større bliver den deformerende kraft, de opfatter, og behovet for at øge tværsnittet af bærestrukturen.
Baseret på de beregnede data er det nødvendigt at tegne en tegning og vurdere de økonomiske omkostninger ved at udarbejde et skøn. Derefter skal du købe de nødvendige byggematerialer.
Fasen med installation af bjælker på gaveltag med egne hænder: video og fotos af alle arbejdsfaser
Installation af tagtakbjælker udføres kun efter alle faser af forberedende arbejde og beregninger. De trinvise installationsinstruktioner indeholder følgende trin:
- Mauerlat mount;
- forberedelse af strukturelle elementer;
- installation af bjælker;
- installation af drejebænken.
Mauerlat monteringsmetoder
Mauerlat-fastgørelsesmetoder varierer afhængigt af hovedvægsmaterialet. Ved opførelse af bjælke- eller træhuse kan kronekanten fungere som en Mauerlat. Hvis væggene er lavet af luftbeton eller mursten, så fastgøres Mauerlat til specielt installerede stålnåle langs hele omkredsen af de ydre vægge med en forskydning til centrum af bygningen eller i midten. Samtidig skal den i enhver monteringsmulighed være 50 mm væk fra yderkanten.

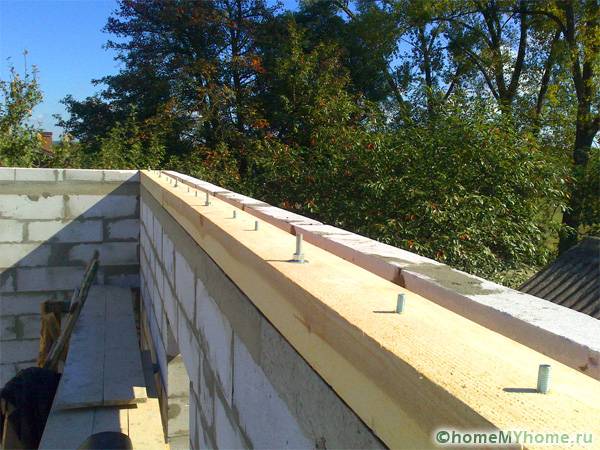

Fastgørelse af Mauerlat til en mur af porøse betonblokke med bolte
I de fleste tilfælde bliver det nødvendigt at øge bjælkens længde. Den mest bekvemme måde er at montere den i poten. Det gøres i en vinkel på 900 eller 1800... For at gøre dette skal du afskære halvdelen af bjælkens tykkelse til en afstand svarende til dobbelt så stor som den større side af dens sektion, derefter anvende dem på hinanden, bore huller til flere bolte med en passende diameter, placeret i en række og derefter forbinde dem til bolte.
Fastgørelse af Mauerlat til en mur ved hjælp af stålnåle
Efter installation af Mauerlat skal træet beskyttes mod fugt. For at gøre dette er det belagt med bitumen eller et vandtætningsmateriale lægges med en overlapning med en afstand på 10-15 cm.
Opmærksomhed! Når du installerer bjælker til et gaveltag med dine egne hænder, skal det huskes, at der forbliver en vis mængde fugt i træet, som i direkte kontakt med metal forårsager ætsende processer. For at forhindre dem skal du påføre metallet en beskyttende belægning.
Mauerlat er fastgjort til væggen med ankre, stålbeslag, træstifter, bolte, hængsler eller bundet med ledning.

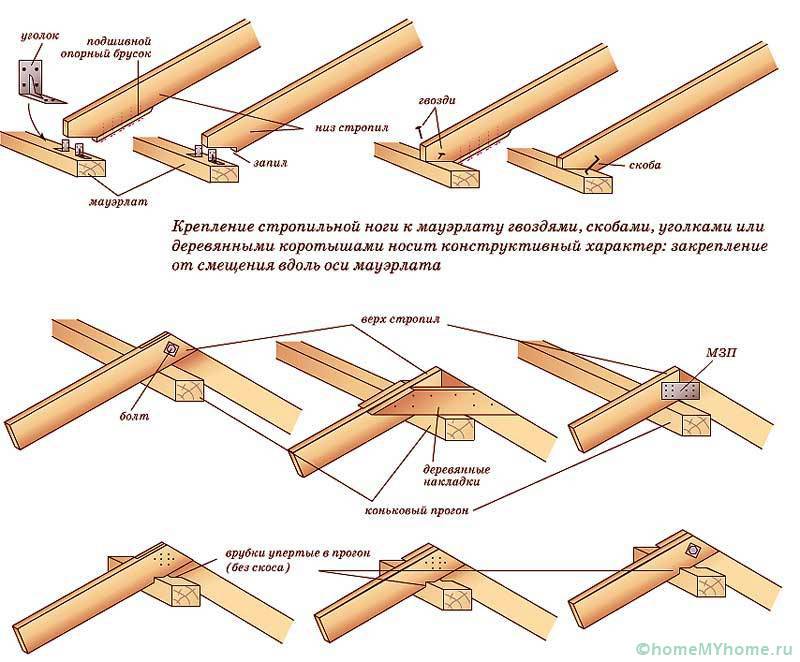

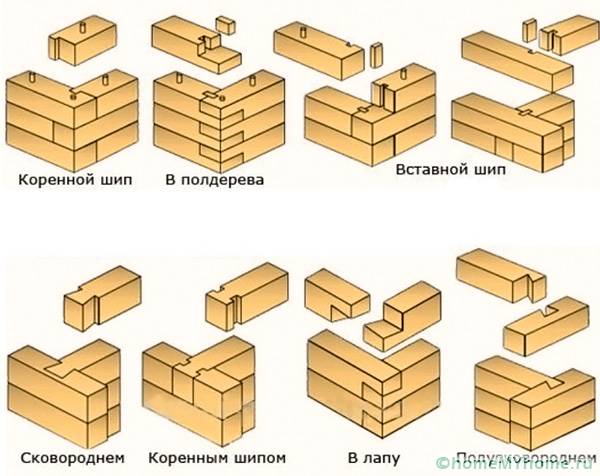

Metoder til fastgørelse af bjælker til hinanden
Processen med at lave spærrepar
For at sikre pålidelig fastgørelse af skråbjælkerne skal du ideelt set matche deres par i størrelse. Justeringer kan foretages på jorden eller direkte på installationsstedet. Den første mulighed foretrækkes for strukturer, der er små i areal og vægt. Gør-det-selv spær til gaveltag er lavet på en plan overflade ved hjælp af ethvert praktisk værktøj. Dette vil sikre høj præcision i deres fremstilling og næsten perfekt parring. Brug improviserede midler eller specielle elevatorer til at løfte dem op.
Metoder til sikring af bjælkerpar
Forberedt del af bjælkelaget
Installation direkte på stedet bruges sjældent på grund af pladsmangel og umuligheden af at bruge specialværktøjer. Derfor anbefales det kun at bruge det af specialister.
Fremstilling af strukturelle elementer direkte på taget med installation
Før du skærer bjælkerne, skal du markere dem med en markør og måle længden. Det tilrådes at lave et par til at tjene som skabelon. Derefter er det nødvendigt at samle bjælkerne parvis i enkelte dele af strukturen. Deres forbindelse til hinanden udføres "i en pote" med fastgørelse på bolte eller et tværstang. Alternativt kan stålplader og søm bruges, som hamrer dem i forskellige vinkler til overfladen, så de ikke krydser hinanden inde i træet.

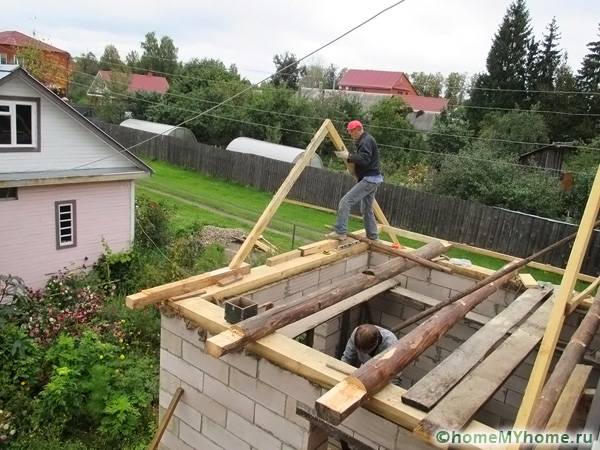

Vi installerer spær til et gaveltag
For korrekt at installere bjælkerne på et gaveltag med dine egne hænder, skal en video eller et billede af processen undersøges på forhånd. Før installation installeres gulvbjælker med end-til-end-fastgørelse til Mauerlat. Afstanden mellem deres placering svarer til stigningen på bjælkerne. Til disse formål anvendes en stang med en sektion på 120x120 mm eller 150x150 mm. Fastgørelse udføres "i poten" eller på ankre.
Metode til fastgørelse af bjælker på Mauerlat
For at forenkle installationsarbejdet kan du udføre loftsdæk eller i det mindste midlertidigt lægge brædder. Det forberedte sted forenkler placeringen og fastgørelsen af de forberedte dele af strukturen.
Bjælkerne kan fastgøres til Mauerlat ved at afskære nogle af de berørende bjælker til en dybde på 1/3 af deres tværsnit. I dette tilfælde er det vigtigt at observere kontaktvinklen, så de tæt griber ind i hinanden. Den anden fastgørelsesmetode er installation af stålfastgørelsesplader på siderne af anlægget, apo i midten - tværstangen.

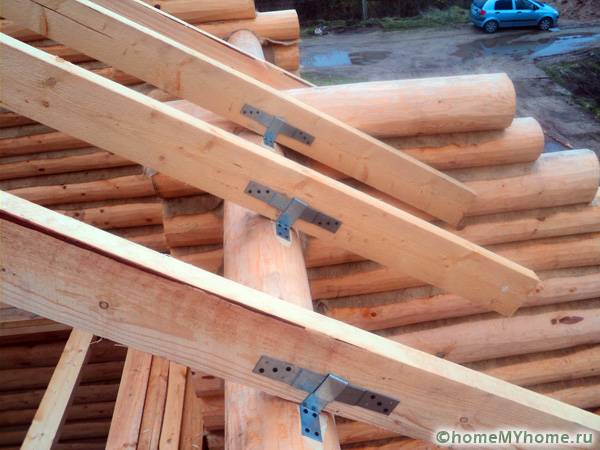

Metode til fastgørelse af bjælkelag til stålbeslag

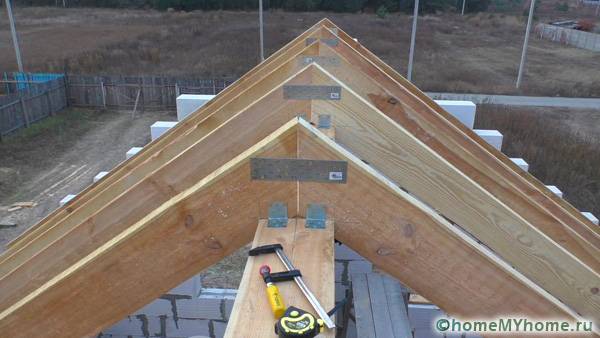

For det første installeres de strukturelle elementer samlet på jorden på begge sider af skråningerne, de fastgøres midlertidigt langs ryggen med brædder, og derefter monteres mellemliggende. Det er vigtigt at installere på en sådan måde, at der dannes to flade overflader på skråningerne. Hvis tagtypen er lagdelt, er det nødvendigt at installere understøtninger.
Installation af en højderyg
En rygbjælke er installeret ved krydset mellem to skrå bjælker. Derefter installeres pust. For et lagdelt tag monteres stivere. På siden af skråningerne lægges beklædningen med en stigning og tykkelse af brædderne, der opfylder kravene til installation af et specifikt tagmateriale. Derefter er bjælkerne til gaveltaget fuldt installeret med deres egne hænder.

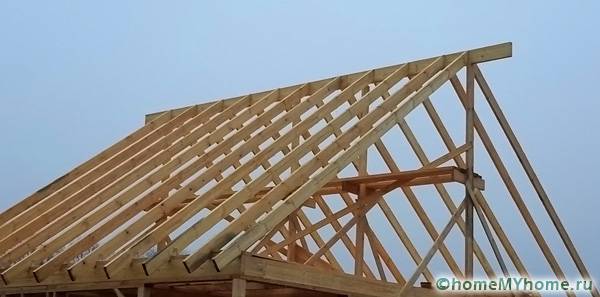

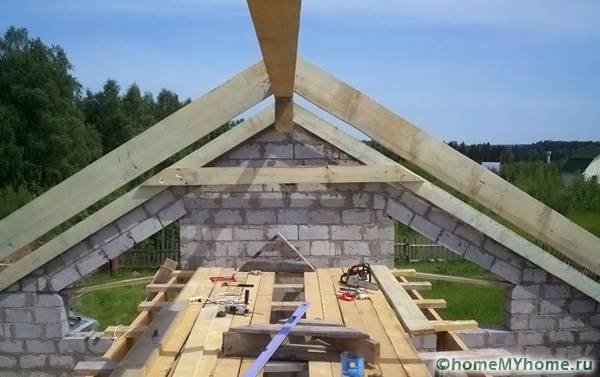

Alle bjælker installeret
Lægning af solid kappe
Konklusion
- Konstruktionen af tagsystemer er beskrevet.
- Faserne i spærreberegningen er givet.
- Der gives en trinvis beskrivelse af installationen af spær.
- Anbefalinger og bemærkninger gives for at forhindre kritiske installationsfejl.
Video: tagbjælkesystem med gavl
