Ledningsdiagrammer over vandopvarmede gulve i et privat hus
OMEn af mulighederne for gulvvarme er vandgulvvarme. I sådanne enheder bruges opvarmet vand som en varmebærer, der cirkulerer gennem rørledningen. Det opvarmes med gaskedel... Ved design, udførelse af reparationsarbejde samt udskiftning af varmeenheder er det nødvendigt at kende ledningsdiagrammerne for vandopvarmede gulve i et privat hus. Flere detaljer i materialet nedenfor.
Ordning med vandgulve
Indholdet af artiklen
Varmt vand gulv enhed
Komponenterne i gulvvarmemekanismen er varmeelementer inde i gulvet. Når du vælger ledningsdiagrammer til vandopvarmede gulve i et privat hus, skal det huskes, at en sådan struktur har en lagdelt struktur.
Gulvkonstruktion
Det er værd at fremhæve følgende elementer i udstyrsenheden:
- En betonplade eller et andet undergulv er bundlaget.

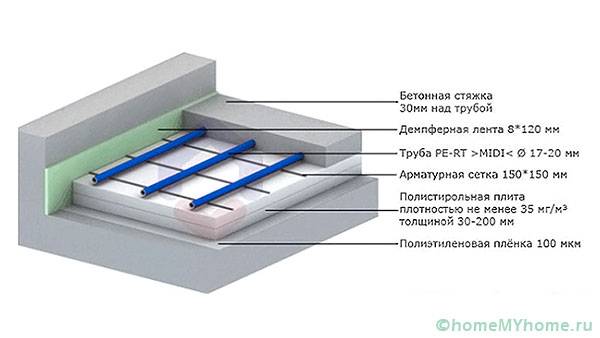

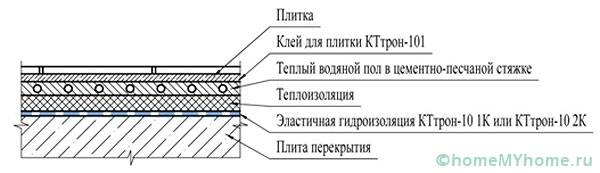

Lagdelte konstruktion
- Vandtæt lag suppleret langs konturen med et dæmperbånd.
Vandtætning
- Varmeisolering giver beskyttelse mod forkert varmefordeling.

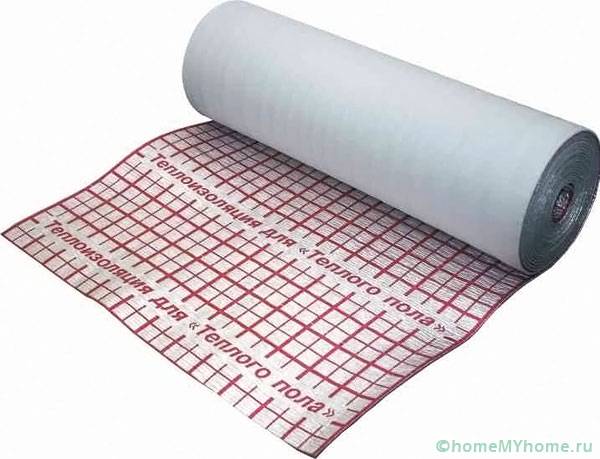

Termisk isolering
- Installation af vandgulve.

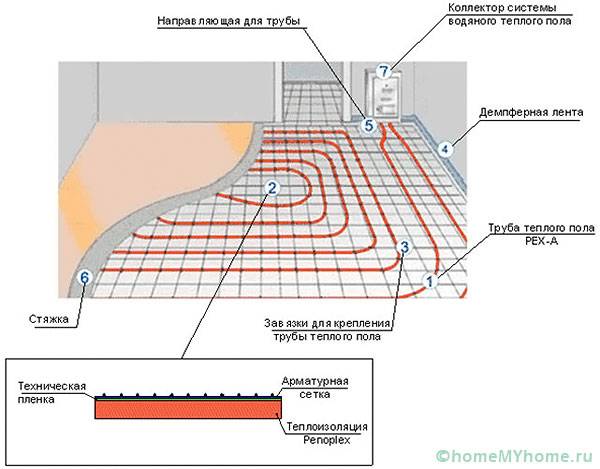

Detaljeret diagram
- Beton mørtel.
- Gulvbelægning.
Nyttige oplysninger!Tykkelsen af hele strukturen skal være inden for 7-15 cm.
Funktioner ved monteringsteknologi
Gulvvarme er en fantastisk løsning til værelser over 20 kvm. meter. I små rum er det vanskeligt at lægge motorveje med vand, derfor anbefales det at lave elektriske strukturer i dem.
Traditionelt er ledningsdiagrammer for vandopvarmede gulve i et privat hus designet i gulve. Dette er nødvendigt på grund af den øgede belastning, hvorfra rørledningssystemet skal beskyttes. Derudover skal rørene være i kontakt med gulvet, som fungerer som en opvarmet overflade.
Gulv til gulvvarme

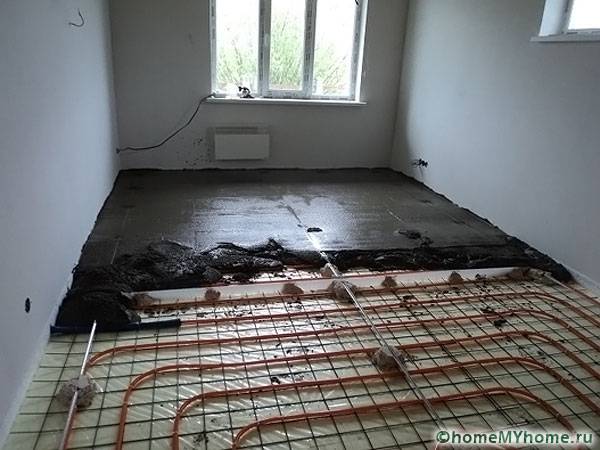

Vandledningen monteres ved hjælp af et specielt mesh, polystyrenfastgørelsesark eller rillede plader. Den forberedte bund er dækket af en vandtætningsfilm.Under installationen anbringes et armeringsnet på det varmeisolerende lag, ovenpå som rørledningen er monteret. Før du fortsætter med installationen af rør, er det nødvendigt at beregne udstyret for at sikre den nødvendige varmeoverførsel under hensyntagen til tab. Rørledningen monteres på rammen ved hjælp af klemmer. En forstærket afstryger er også installeret over motorveje.

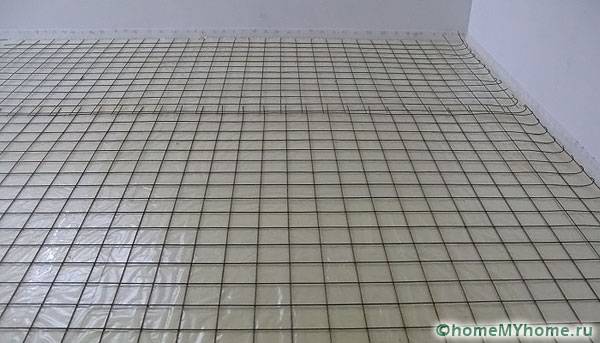

Forstærkningsnet
Nyttige oplysninger! I lejligheder med mange lejere er det forbudt at installere en sådan struktur fra centralvarme. Ved installation af en separat varmekilde kræves en særlig tilladelse.
Relateret artikel:
Varmt gulv under fliserne, hvilket er bedre? Fra denne publikation lærer du om nuancerne ved at bruge TP under fliser, finesserne ved installationen, fordele og ulemper ved forskellige gulvtyper.
Ledningsdiagrammer
Overholdelse af installationsreglerne påvirker spredningen af varme i det omgivende rum. I et sådant design bevæger sig varmt vand gennem rør, opvarmer tilstødende overflader og køler ned på samme tid. Derfor starter alle ledningsdiagrammer for vandopvarmede gulve i et privat hus fra væggene og bevæger sig langs det valgte system til udgangen eller til den centrale del.
Der er følgende gulvordninger:

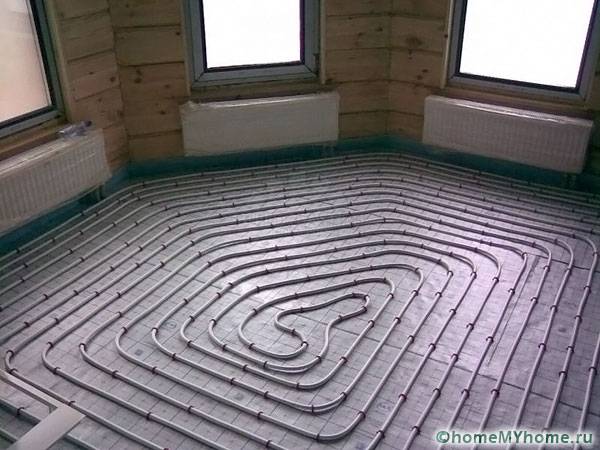

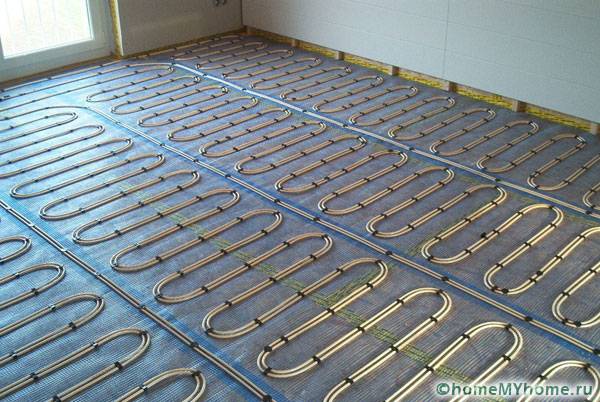

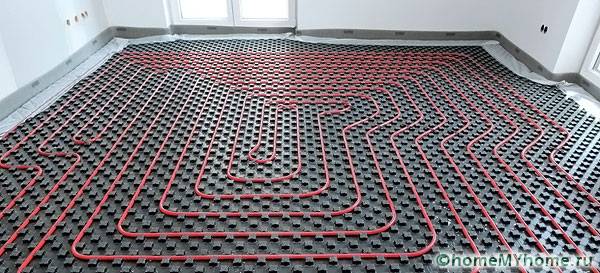

- Sneglesystemet indebærer en spiralrørlægning. I dette tilfælde med den efterfølgende omsætning indsnævres strukturen mod den centrale del. I dette tilfælde lægges linjen løst gennem rækkerne for at give plads til rør i den modsatte retning. Med et spiraldesign sikres ensartet opvarmning af rummet, og hydraulisk modstand reduceres også. Dette resulterer i mindre rørforbrug. Ulemperne ved ordningen inkluderer kompleksiteten af installationen.
Ordning "Snail"
- Slangen er lægning af motorveje langs de ydre vægge i form af sløjfer. Derefter monteres rørene i en bølget linje i den modsatte retning. Installation af rør i form af en slange er let at designe. Ulemperne inkluderer temperaturspring på grund af det hyppige stylingstrin.
Slangeskema

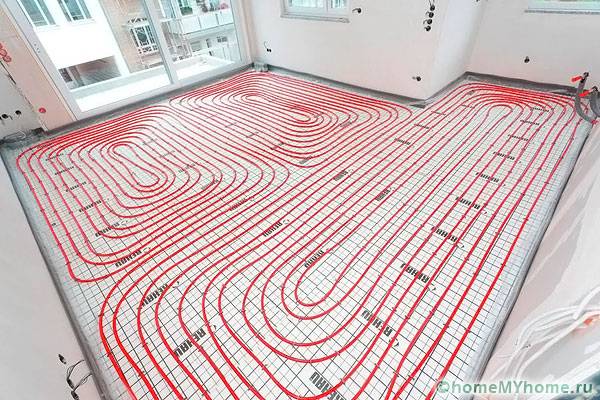

- Kombinationsskemaet er en kombination af to systemer. Dette design er velegnet til værelser med kolde vægoverflader. I dette tilfælde er elementerne i form af sløjfer, men i nogle områder er de i form af en ret vinkel. Kredsløbet er monteret, så forsyningsrørledningen er placeret tættere på de ydre vægge. For bedre opvarmning af de ekstreme zoner anvendes et fald i rørinstallationshøjden.

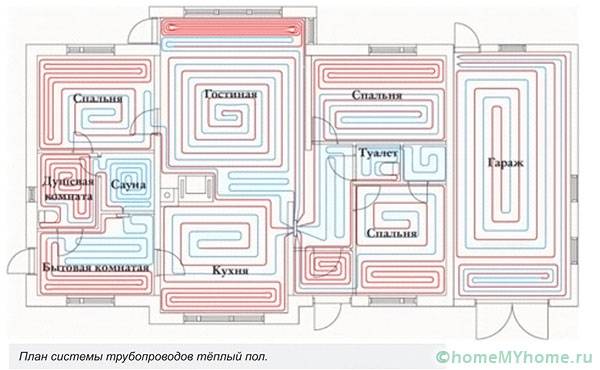

Kombinationer af ordninger i forskellige rum
Relateret artikel:
Beregning af varme gulvvarme. I en separat publikation lærer du, hvordan du korrekt beregner den krævede effekt, længde og stigning af rør, en cirkulationspumpe og meget mere.
Efter at have udført beregninger for at vælge den optimale stigning mellem svingene samt bestemme kedelkraften og købe en opsamler og termostat tilslutning af de valgte ledningsdiagrammer til vandopvarmede gulve i et privat hus foretages:
- Stablet varmeledninger... I dette tilfælde overholdes det trin, der blev etableret i beregningerne.

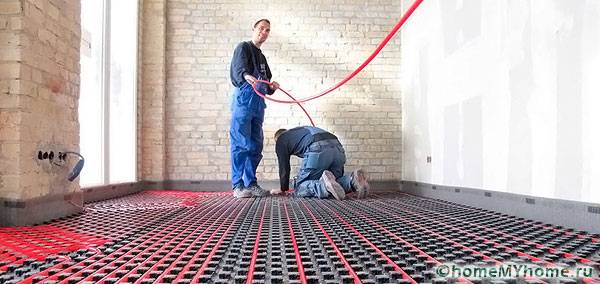

Rørinstallation
- Linjernes ender er forbundet med en manifold.
Forbindelse til manifold

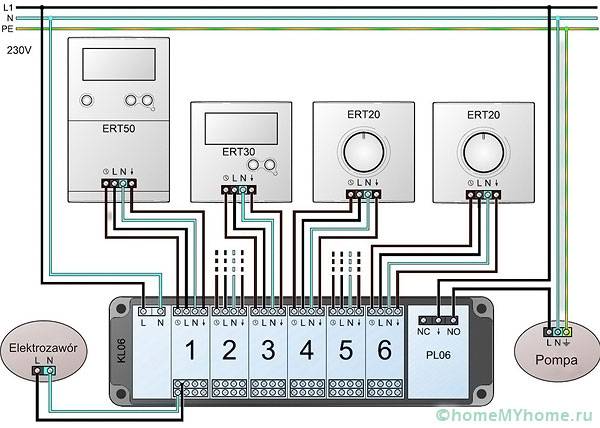

- En termostat og en pumpe er monteret mellem kedlen og opsamleren.

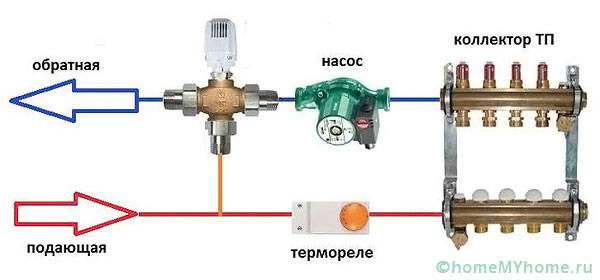

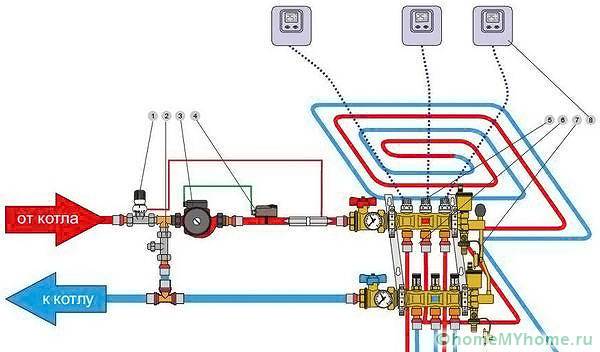

Termostat tilslutningsdiagram
- Systemet er tilsluttet kedlen.
Kedelforbindelse
- Korrektheden af konstruktionens samling kontrolleres.
Systemkontrol
Væske starter inde i systemet, og kedlen tændes. Hvis alt gøres korrekt, bliver gulvene varme på en halv time.
Nyttige oplysninger! Typen af installationsdiagrammer til vandopvarmede gulve i et privat hus afhænger af opvarmningsmetoden og de geometriske former i rummet. Hovedopvarmningen udføres med spiraler og dobbelt hængsler, mens yderligere opvarmning sker med enkelt hængsler.
Forbindelsesdiagrammer
Hvis strukturen er forbundet til en kedel, skal du beregne dens effekt.Dens værdi skal være 18-20% højere end effekten af varme gulve. På kredsløbet er en sikkerhedsgruppe obligatorisk, hvilket også kan antyde tilstedeværelsen af en ekspansionstank.

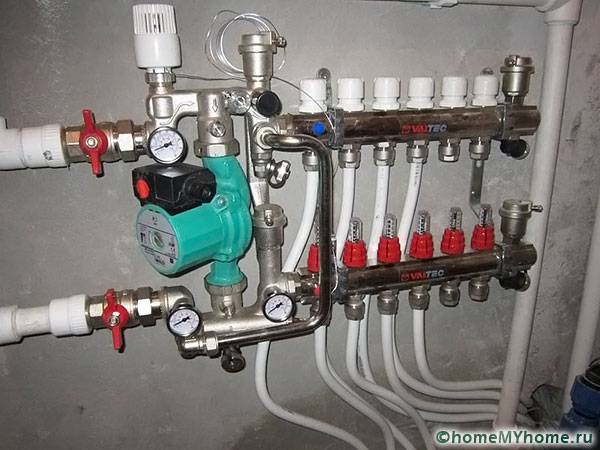

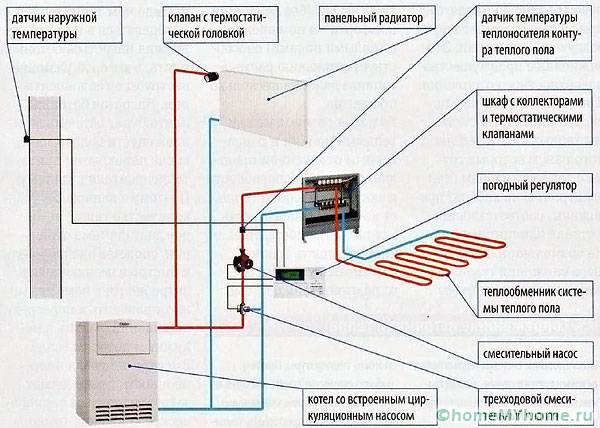

Tilslutning ved hjælp af en cirkulationspumpe

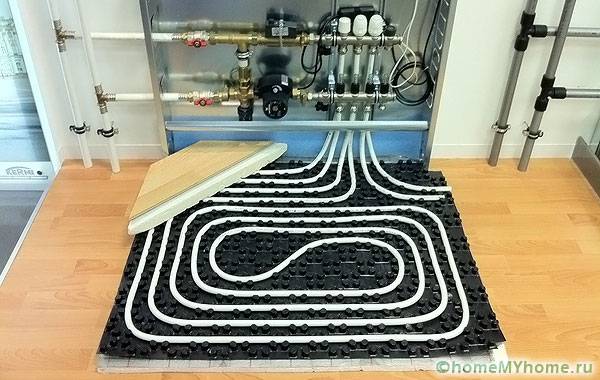

Ledningen fra kedlen er forbundet til opsamlingsenheden. Den er monteret i et klargjort skab. Hovedet, der forlader samleren, er monteret over det krævede område i henhold til det valgte skema, og returledningen er forbundet til returopsamleren. Hvis der er monteret forskellige grene, er manifolden udstyret med et bestemt antal indgående huller.

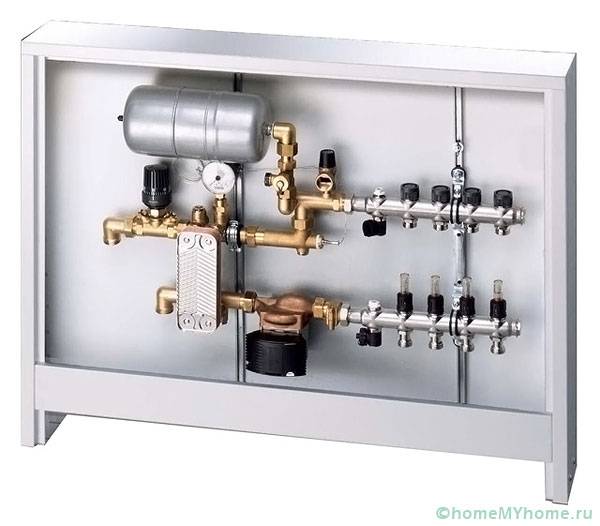

Manifold til gulvvarme
Hvis der udføres tvungen cirkulation af væsken, er der i sektionen fra kedlen til opsamleren monteret pumpestationer og blandeaggregater til pumpning af vand. Temperaturen i systemet styres af automatiserede mekanismer og sensorer.
Samlerør
Vigtig information! Det er bydende nødvendigt at installere afspærrings- og kontrolventiler mellem ledningerne og samlerne. Dette gøres for at kunne lukke vandhanen i tilfælde af reparation.
Anvendelser af varmevekslere
Ledningsdiagrammer over vandopvarmede gulve i et privat hus suppleres ofte med en varmeveksler. Dette er en enhed, der erstatter kølemidlet i konstruktionen af gulve og varmesystemet.
En vigtig funktion af udstyret er at overføre energi fra varmebæreren i det centraliserede stigrør til vandet, som bevæger sig gennem rørledningen for at varme gulvene op. En lignende udveksling udføres også fra gas til vand. Takket være varmevekslermekanismen er opvarmning uafhængig af centralvarmesystemet. Der er mange fordele ved at installere enheden. I dette tilfælde er der intet fald i niveauet for tryk på vandstrømme og temperatur. Hvilket ikke medfører gener for husfællerne.
Video: Installation af gulvvarme i DIY
Tips til installation
Efter installation af gulvkredsløb og inden montering af afretningsmaterialet kontrolleres strukturen for korrekt drift og alle former for lækager. I dette tilfælde udføres kontrollen ved forskellige metoder.
Systemet testes ved hjælp af specielt udstyr, og der injiceres en luftblanding i det. I processen stiger trykket til 4 bar. Denne metode hjælper med at identificere selv den mindste lækage.
Enhedssystem
Kontrollen udføres også ved at fylde systemet med væske ved et bestemt tryk. Desuden bør dens værdi på en halv time ikke falde med mere end 0,6 MPa. Efter et par timer bør den ikke falde mere end 0,02 MPa ved en konstant temperatur af den indre væske.
Ved tilslutning af systemet til kedeludstyret anvendes en række samlere. Systemet starter pumpeudstyr og automatiske mekanismer til styring af forskellige parametre.

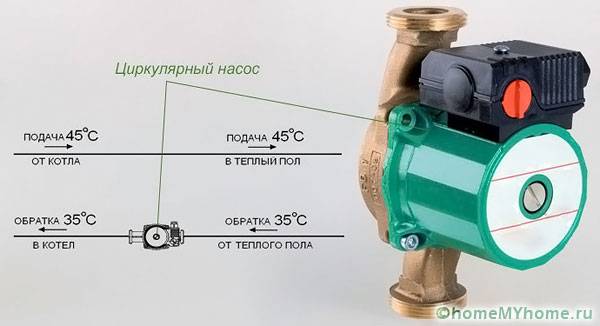

Cirkulationspumpeanvendelse
Ledningsdiagrammer for vandopvarmede gulve i et privat hus udvikles i overensstemmelse med det estimerede energiforbrug og dets tab gennem de lukkede strukturer. Det skal huskes, at den samlede belastning afhænger af metoderne til isolering, vægmateriale og tykkelse såvel som på gulve og af antallet af dør- og vinduesåbninger. Det anbefales at installere cirkulationspumper i hvert kredsløb for at afbalancere gulvvarmen. Ved design af dør- og vinduesåbninger er det også nødvendigt at tage højde for gulvkonstruktionen.
Komfort og hygge ved byggeriet
At vælge et passende installationssystem hjælper med at skabe hygge og komfort ved varme gulve. Fordelen ved dette udstyr er evnen til at holde installationen ved lav effekt hele året. I dette tilfælde kan du slå de fleste konturer fra. Lanceringen udføres ved starten af koldt vejr.
Dette system giver uendelige muligheder for moderne teknologi til at skabe et behageligt miljø og en hjemmeatmosfære.
Video: fejl ved installation af et varmt vandbund
