DIY fastbrændselskedler til lang forbrænding: tegninger og samleproces

Mærker:Kedler, Med dine egne hænder

Før du fortsætter med den uafhængige produktion af kedler med fast brændsel, er det nødvendigt at udarbejde skitser. De skal afspejle de vigtigste og yderligere elementer. Det foreslås at tage tegningerne af faste kedler til lang afbrænding som basis. Det er meget muligt at lave dem med egne hænder.

Tegninger af kedler til fast brændsel til lang forbrænding gør det selv

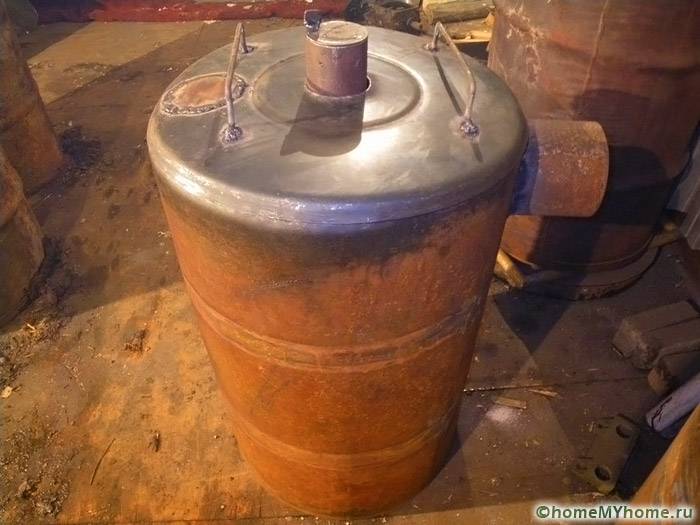

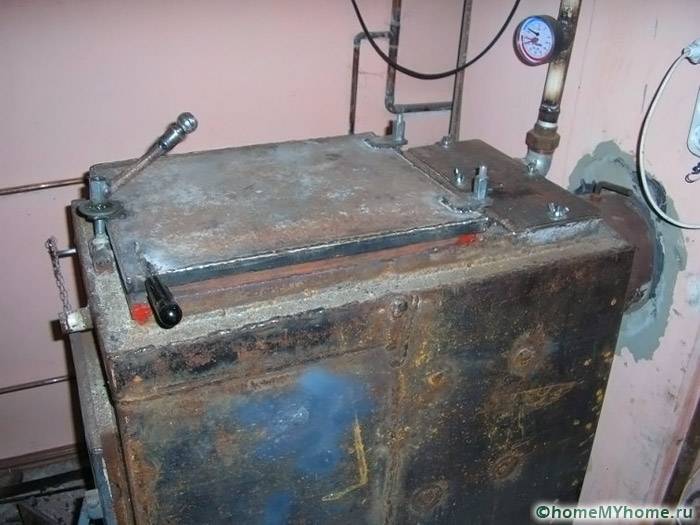

Udseendet af et hjemmelavet design

Indholdet af artiklen

1 Fordele og funktioner ved lange brændende strukturer
2 Processen med at fremstille kedler til fast brændsel til lang forbrænding med egne hænder: tegninger og samling
3 Gør-det-selv kedel til fast brændsel til lang forbrænding: video til bekendtskab
4 Er der nogen negative anmeldelser om en kedel til fast brændsel til lang forbrænding?
5 Om prisen på færdige modeller til opvarmning med fast brændstof
6 Sammenfatning
7 Video: gør-det-selv langvarig kedel

Fordele og funktioner ved lange brændende strukturer

Analoger med støtte til langvarig forbrænding adskiller sig fra almindelige kedler ved tilstedeværelsen af to arbejdskamre på én gang. I den første af dem brændes det direkte indlejrede brændstof, og i det andet frigives de gasser. Den rettidige tilførsel af ilt spiller en vigtig rolle. En almindelig blæser med simpel automatisering kan bruges som en enhed til blæser med luft.

Hovedelementerne i langvarige fyringer

Af fordelene ved enhederne skal det bemærkes:

det mindste antal brændstofpåfyldninger
høj arbejdseffektivitet
anvendelse af forskellige typer faste brændstoffer;
en lille mængde sod i rør under drift
design pålidelighed.

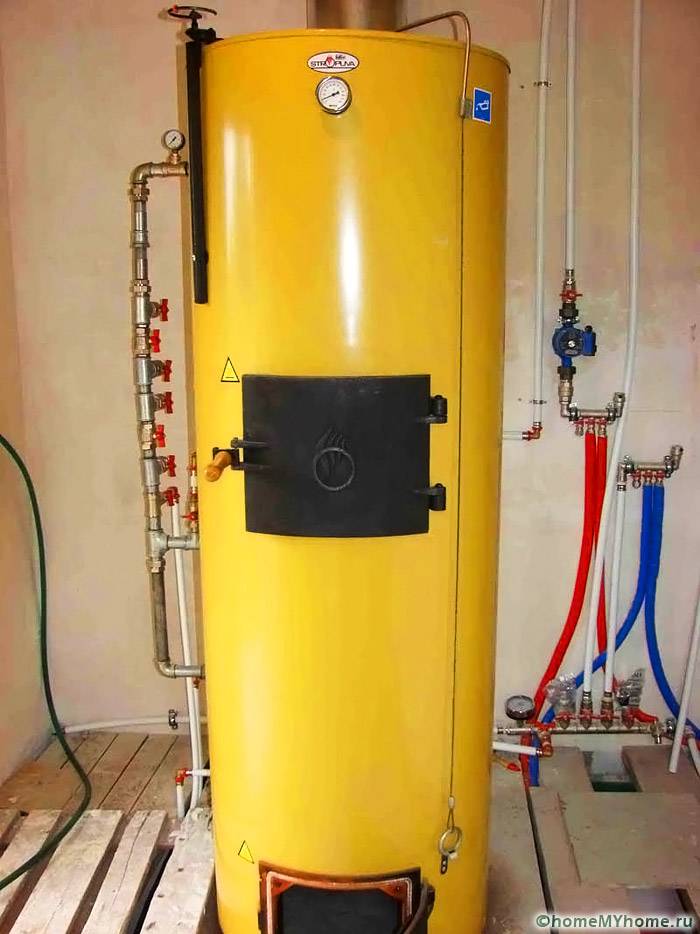

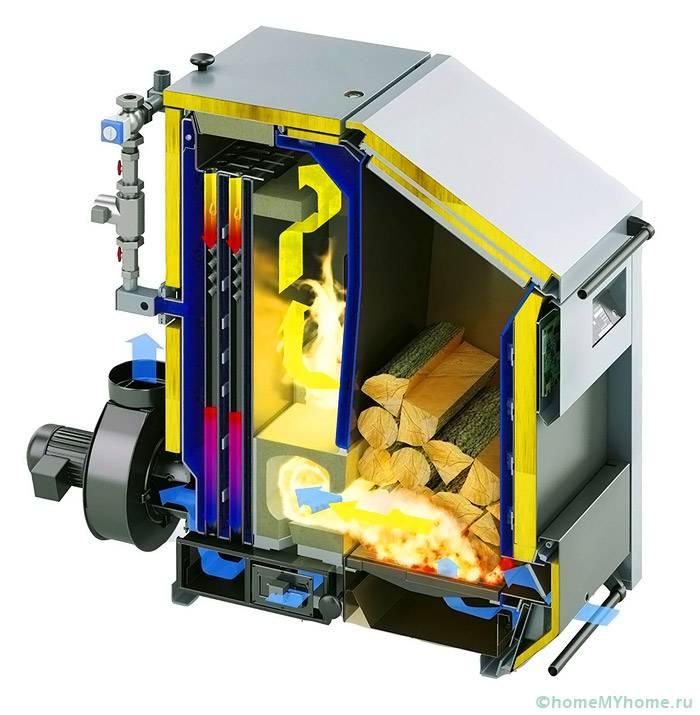

Hvordan den moderne model fungerer

Bemærk! Af manglerne er det nødvendigt at nævne kompleksiteten af egenproduktion. Selvom man bruger færdige tegninger kedler til fast brændsel lang brænding med dine egne hænder for at gøre enheden er stadig ægte.

Processen med at fremstille kedler til fast brændsel til lang forbrænding med egne hænder: tegninger og samling

Det skal straks bemærkes, at strukturer kan have både et øvre forbrændingskammer og et nedre.I det første tilfælde kommer forbrændingsprodukterne ind i arbejdsområdet under påvirkning af naturlige kræfter og i det andet - ved hjælp af en ekstra enhed til luftinjektion.

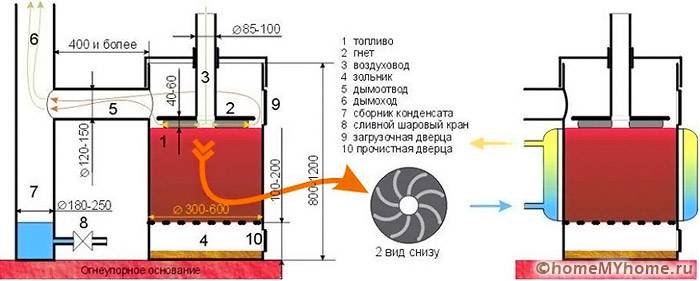

Konstruktionstegninger til egenproduktion

Da kedler med et lavere efterbrændingskammer er vanskelige at fremstille og kræver installation af ekstra udstyr under installationen, giver det ikke meget mening at overveje dem. Det er hurtigere og mere økonomisk at lave et design med et øvre forbrændingskammer.

Et eksempel på en trin-for-trin fremstilling af en hjemmelavet enhed

I det følgende beskrives, hvordan man selv fremstiller en fyr, der brænder fast fast brændsel, ved hjælp af tilgængelige materialer.

Gældende elementer

For at fremstille strukturen har du brug for:

rør med en sektion på 500 mm og en længde på 1300 mm;
rør med en diameter på 450 mm og en længde på 1500 mm;
rør med et tværsnit på 60 mm og en længde på 1200 mm;
to ringe 25 mm brede og 500 mm i diameter;
metalhjørner og stykker af kanalen;
Metalplade;
asbest klud;
hængsler og håndtag.

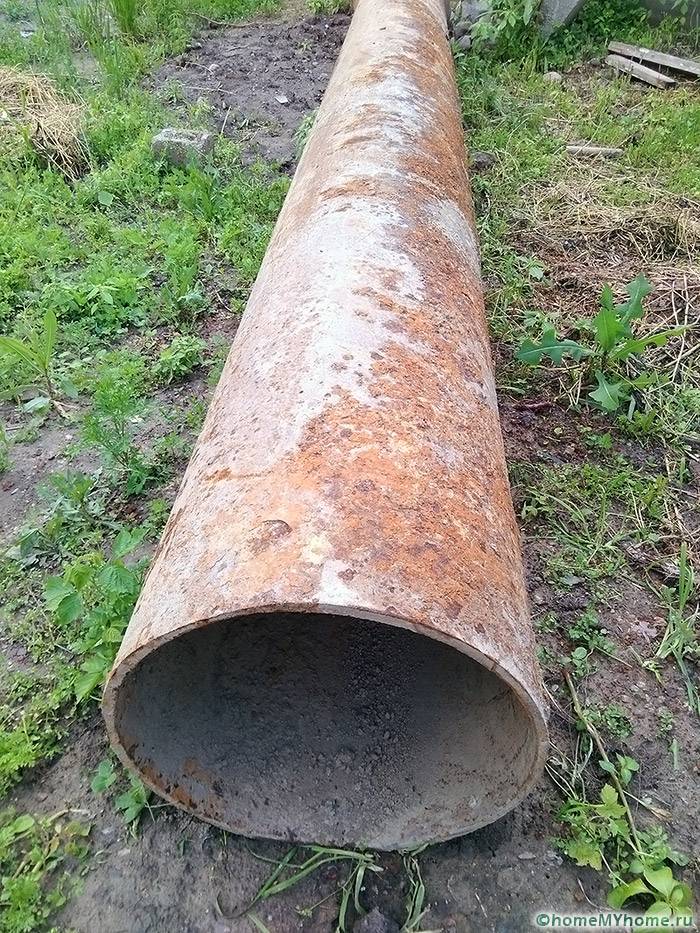

Strukturen kan fremstilles af et sådant rør

Procedure til montering af krop

Først og fremmest er rør med et tværsnit på 1500 og 1300 mm indlejret i hinanden. De er forbundet med en ring lavet af et hjørne på 25x25 mm. En cirkel med en diameter på 450 mm skæres ud af en metalplade og fastgøres til enden af røret. Det fungerer som bund. Resultatet skal være en lille tønde.

På undersiden af strukturen er der skåret et rektangulært hul på 15x10 cm til askefadens dør. Rammen er fastgjort til åbningen med hængsler, og der er også monteret en lås.

Til designet kan du bruge en almindelig gasflaske

Et rektangulært hul er lavet lige oven for brændstofkammeret. Dimensionerne kan bestemmes af dig selv. Bekvemmeligheden ved at ilægge brænde eller andet brændstof afhænger af korrekt valgte dimensioner. En dør med en lås er installeret ved hjælp af den samme teknologi.

Øverst i den hjemmelavede struktur oprettes et udløb, ved hjælp af hvilket udstødningsgassen strømmer ind skorsten... På siderne ved hjælp af svejsning er rørene faste, som er nødvendige for tilslutning til bygningens varmesystem. Tråde er nødvendigvis skåret i dem.

Skorstensrørets placering

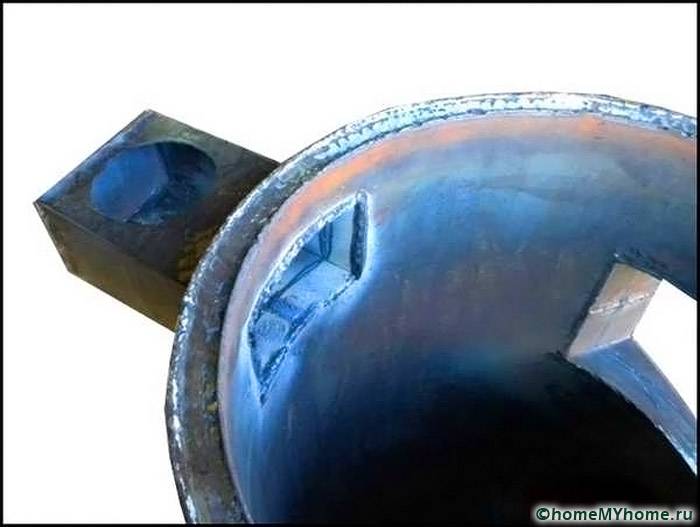

Luftfordelingsenhed

En cirkel skæres ud af et stykke metalplade med et tværsnit 20-30 mm mindre end diameteren på kedelens indre del. Der er lavet et rundt hul i den centrale del til luftfordelingsrøret. Dens diameter skal være 6 cm. Et rør indsættes direkte i hullet og svejses til bunden.

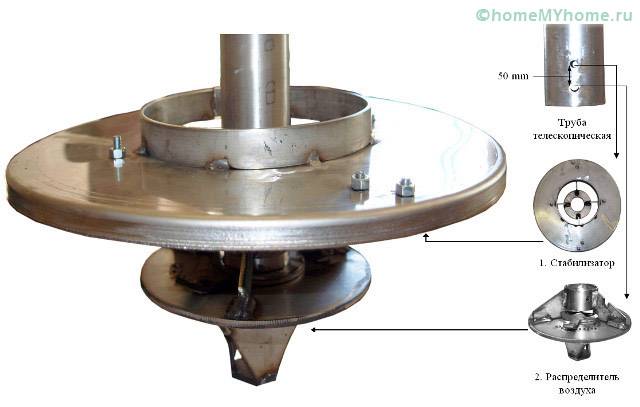

Luftfordeler med stabilisator

Stykker af hjørnet er fastgjort til bunden af metalpandekagen. På den anden side fastgøres en løkke ved svejsning, hvilket er nødvendigt for at bevæge strukturen op og ned. For at justere lufttilførslen direkte til forbrændingskammeret er der anbragt et spjæld.

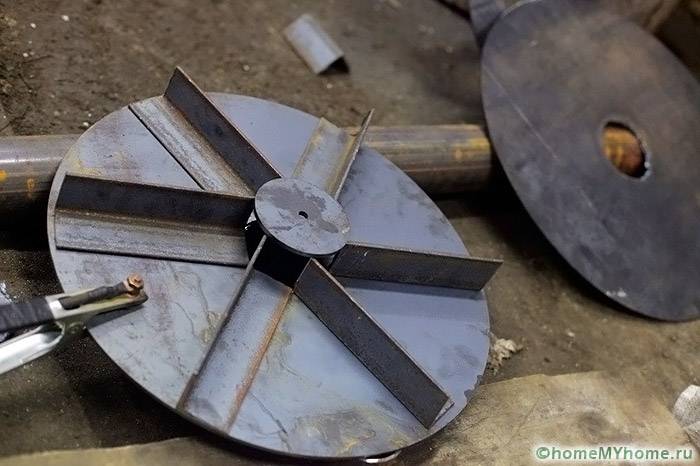

Luftfordeling med svejsede hjørner

En cirkel med en diameter på 500 mm, skåret af et passende stykke metal, indsættes i strukturen. Den øverste ende af røret indsættes i hullet, hvorefter det øverste kedeldæksel svejses tæt. Et kabel er fastgjort til løkken, hvilket gør det muligt at sænke og hæve fordeleren.

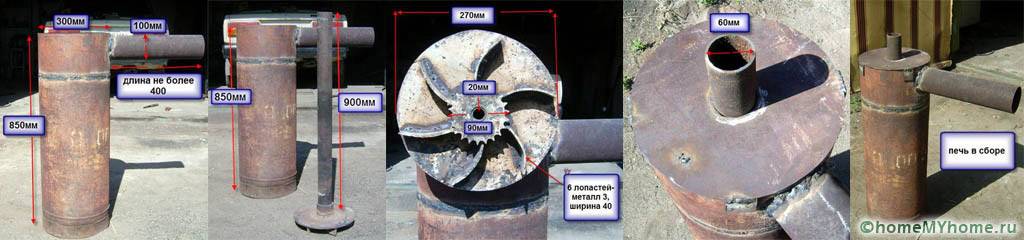

Samlet strukturvisning

Bemærk! Den enkleste af alle ordninger med langbrændende kedler med fast brændsel blev præsenteret. Det er ikke så svært at samle en pålidelig struktur med egne hænder, især hvis du har erfaring med svejsning og andet værktøj.

Gør-det-selv kedel til fast brændsel til lang forbrænding: video til bekendtskab

En anden mulighed er at anvende gasflaske for sagen. Fra det kan du oprette en helt effektiv struktur til opvarmning af små bygninger. For at gøre dig fortrolig med funktionerne i en hjemmelavet opvarmningsenhed, anbefales det at se på videoen.En langvarig fyr med dine egne hænder uden tegninger kan laves i henhold til den.

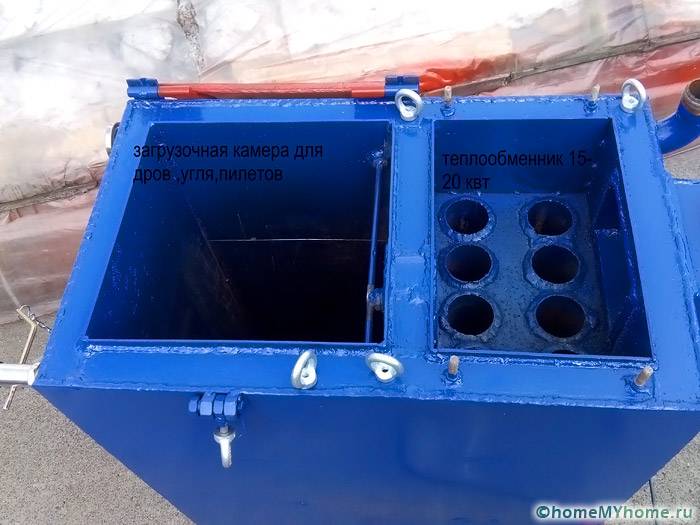

Udseendet af et hjemmelavet design med en varmeveksler

Er der nogen negative anmeldelser om en kedel til fast brændsel til lang forbrænding?

Undertiden efterlader forbrugerne negative anmeldelser om design, men de er snarere relateret til de generelle ulemper, der er forbundet med enheder til fast brændsel generelt.

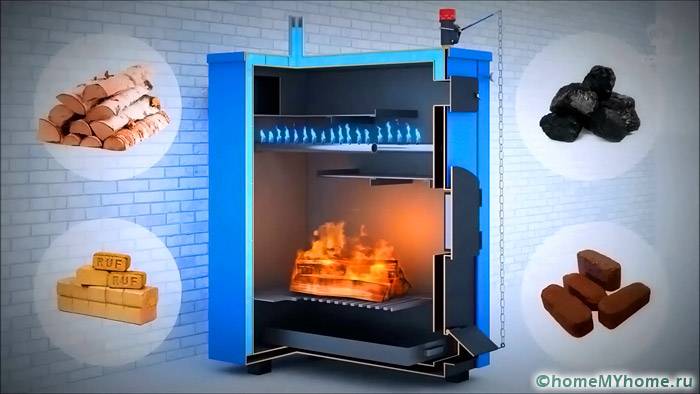

Det er tilladt at bruge forskellige typer brændstof

Følgende ulemper kan fremhæves:

for at opbevare brændstof skal du bruge specielle rum eller strukturer;
brændstof skal under alle omstændigheder fyldes manuelt på trods af det reducerede antal belastninger
når der installeres en hvilken som helst model af kedler med fast brændsel, skal der træffes særlige sikkerhedsforanstaltninger;
det er umuligt at regulere processen med brændstofforbrænding i forbrændingskammeret med særlig nøjagtighed.

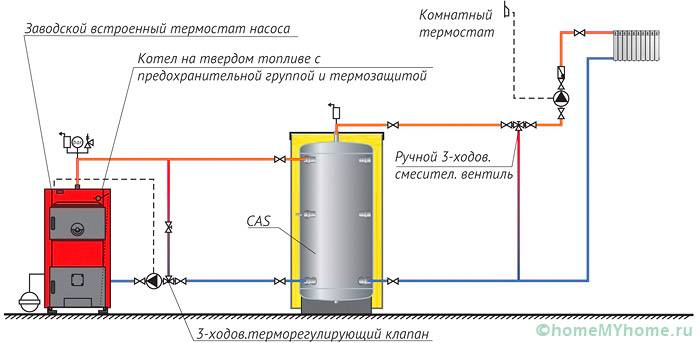

Kedelinstallationsdiagram i et vandvarmesystem

Bemærk! Der er mange ulemper, men kedler med fast brændsel er stadig den eneste vej ud af en situation, hvor gas- og elektricitetsledninger ikke er tilgængelige.

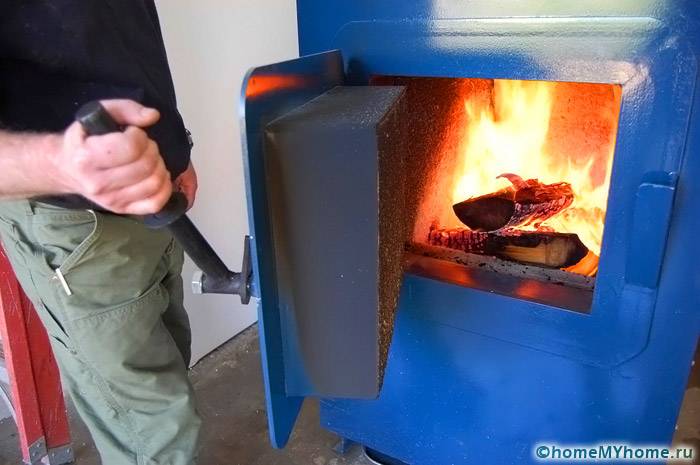

Brændstofpåfyldning kan ikke automatiseres

Om prisen på færdige modeller til opvarmning med fast brændstof

Hvis det er umuligt at fremstille en langvarig kedel, eller der simpelthen ikke er noget ønske, kan du købe en færdiglavet struktur. Det må indrømmes, at modeller til opvarmning af store rum ikke er billige. I tabellen kan du finde priserne på Stropuva-kedlerne.

Du kan sætte pris på det stilfulde design af Stropuva-kedlen

Tabel 1. Priser på kedler Stropuva

Model	Effekt i kilowatt	Pris i rubler
S-8U	8	70 000
~~Stropuva S-8U~~
S-15U	15	116 000
~~Stropuva S-15U~~
S-20U	20	123 000
~~Stropuva S-20U~~
S-40U	40	142 000
~~Stropuva S-40U~~

~~Stropuva S-40U~~

Relateret artikel:

Brændeovne til hjemmet. Fra denne publikation lærer du alt om brændeovne, deres sorter og nuancer af brug.

Selv om priserne på strukturer er ret høje, retfærdiggør de sig selv med langvarig drift. De præsenterede modeller har et ret stilfuldt design, så der er ingen problemer med implementeringen i rummets overordnede design.

De største fordele ved Stropuva-produkter

Sammenfatning

Efter at have studeret nøje tegningerne af kedler til fast brændsel til lang forbrænding, vil det ikke være svært at bygge en hjemmelavet model med egne hænder. Du skal dog være i stand til at bruge svejsemaskine og arbejde med standardværktøj, ellers kan det tage lang tid at fremstille.
