Bypass-enhed i varmesystemet: hvad er det?
I næsten ethvert projekt baseret på præfabrikerede modeller fra mange dele er varmesystemet også en ret kompleks struktur. Ignorering af individuelle monteringsnuancer kan føre til en funktionsfejl i hele projektet. Denne artikel vil fuldt ud afsløre spørgsmålet om bypass i varmesystemet, og hvad det er. Når alt kommer til alt kan en person, der ikke er opmærksom på detaljerne, falde for uerfarne installatører eller begå grove fejl, når han monterer varme med egne hænder.
Eksempler på bypass-installation
Indholdet af artiklen
Hvad er en bypass og en type struktur i et varmesystem
Naturligvis kan et sådant oversøisk ord som bypass skræmme enhver person, der ikke forstår varmesystemer. Men ikke alt er så slemt.
Omgå i varmesystemet, hvad er det?
Hvad er dette, bypass-tilstand? Ordet Bypass er oversat fra engelsk som "backup-sti", "bypass", "omvej". I virkeligheden er det et stykke rør, der skæres foran et batteri eller anden enhed i systemet. Denne enhed er beregnet til at organisere revision, reparation eller komplet udskiftning af individuelle varmedele. Ved hjælp af en sådan enhed har vandet, der strømmer gennem rørene, en ekstra rute til at omgå batteriet. Uden for bypass er der installeret yderligere ventiler, når de er lukket, fungerer al opvarmning, og det lukkede batteri bliver tilgængeligt til alle slags manipulationer med det. Denne mulighed gælder både for enkeltstående systemer og for centraliserede enkeltrørsstigrør.

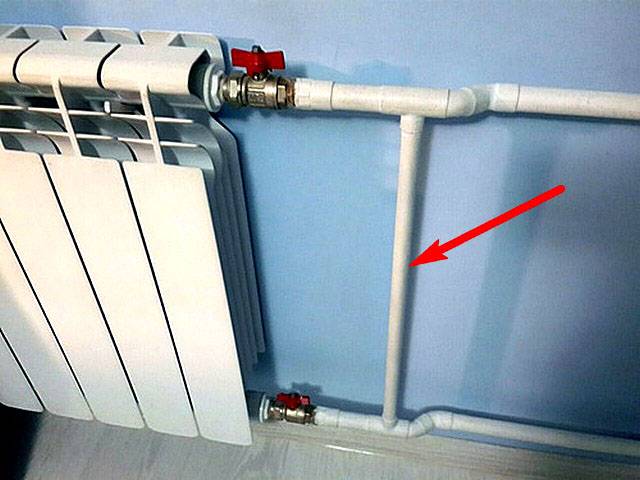

Sådan ser en standard bypass ud
Bemærk! Overholdelse af alle GOST'er, der vedrører varmesystemet, sparer dig ikke kun for unødvendige bøder, men bliver også garant for den korrekte ydeevne for alle enheder.
Typer af strukturer
- Bypass til opvarmning med kontraventil er et fuldautomatisk system, der hovedsageligt er installeret på pumpen. Driftsprincippet er, at det overtryk, som pumpen skaber, åbner ventilen for passage af kølemidlet. Når pumpen er slukket, lukker ventilen, men hvis der kommer en skala eller snavs ind, kan ventilen svigte.

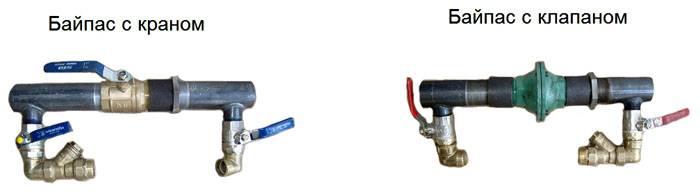

Kontrolventil med pumpe
- En konventionel bypass uden yderligere udstyr er et system til manuel regulering af varmemedietilførslen til de enkelte enheder i systemet. Ved at installere en temperatursensor ved vandindgangen til batteriet er det muligt at tilvejebringe en specifik temperatur for alle radiatorer separat, hvilket ville være umuligt i fravær af et bypass-rør. For at kende alle nuancerne skal du forstå, hvad en bypass er ved opvarmning.

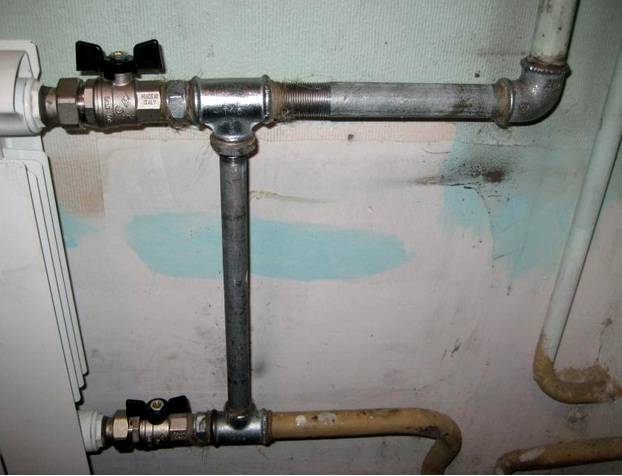

Eksempel på en konventionel bypass-installation
Eksempler på design ved hjælp af bypass
Der er mange monteringsmuligheder for dette element. Men de mest almindelige og effektive metoder er anført nedenfor.
Installation af en konventionel bypass i den centraliserede opvarmning af en bygning i flere etager
Alle skyskrabere i gammel stil er udstyret med varmesystemer med et rør. Denne designmulighed blev valgt på grund af de lave monteringsomkostninger, som ekskluderede yderligere elementer. Men den største ulempe er svigt i opvarmningen af hele huset på grund af en ulykke på ethvert gulv. For at udføre reparationer skal du slukke for den centrale varmeforsyning.

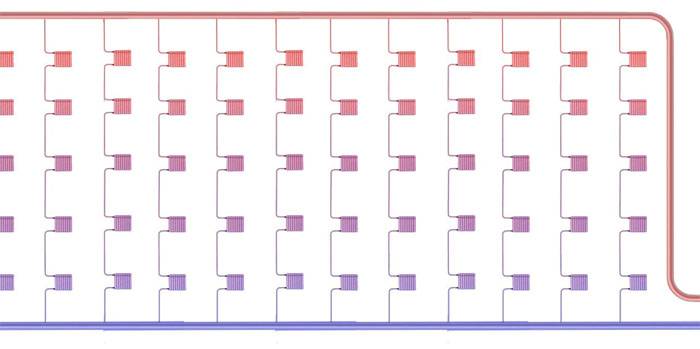

Mulighed for centralvarme som standard
Så hvad er en bypass i et varmesystem til? For at forbedre en sådan fejl er det nødvendigt at integrere et ekstra bypass-rør i hver lejlighed. Hver lejlighedsejer er ikke forpligtet til at gøre dette, men teknisk set vil han kun være i sort.
Avanceret centralvarmesystem
Bemærk! Indsættelsesproceduren skal gennemføres fra maj til og med september. Da varmeforsyningen ikke udføres på dette tidspunkt. Og alligevel er det forbudt at installere en afspærringsventil direkte på bypasset, dette er i modstrid med GOST, det vigtigste er at finde ud af, hvad en bypass er i varmesystemet.
Bypass-applikation til cirkulationspumpe og autonom opvarmning
- Hvis det opvarmede område ikke overstiger 30 kvm. M. Der opstår naturlig cirkulation på grund af det tryk, der skabes under den mekaniske opvarmning af vand. I dette tilfælde bruges bypass kun til batterienhederne.
Autonome system standard bypass
- I tilfælde af et større område kræver designet installation af en elektrisk vandpumpe. Her installeres en bypass ikke kun på hvert batteri, men pumpen er også forbundet via en kontraventil.

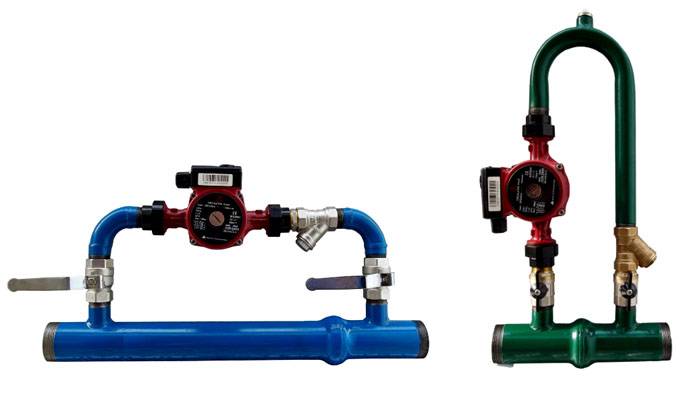

Ekstra gren til pumpe
- Når rummet opvarmes med kedel med fast brændsel, så er det ofte forbundet med kedel til opvarmning af varmt vand... Dette betyder, at systemet har to varmeveksler kredsløb. Bypass er installeret som i de to første muligheder, men en tredje node vises, som har brug for en sådan tilføjelse. Det er nødvendigt at adskille det lille kredsløb fra det store, hvilket betyder at adskille husets opvarmning fra kedlen.

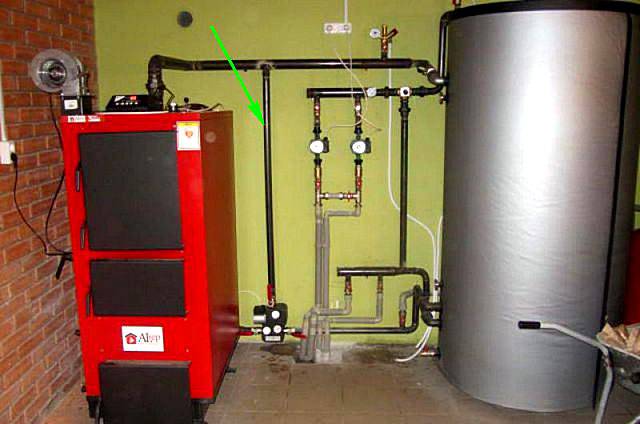

Installation af en bypass til en kedel med fast brændsel
- Vi fortsætter med at tale om kedler til fast brændsel... Ud over kedlen er der andre tekniske funktioner, der kræver installation af ekstra udstyr. Faktum er, at på grund af den enorme temperatur inde i kedlen kan det afkølede vand, der kommer ind fra systemet, føre til dannelse af korrosion og hurtigt deaktivere opvarmningen. For at undgå dette oprettes der et lille kredsløb, hvori der skæres en speciel trevejshane, den kombinerer returstrømmen og varmtvandsforsyningen fra kedelforsyningen. Denne ventil har oprindeligt en indstillet temperatur (50-60 grader). En sådan enhed giver dig mulighed for hurtigt at opvarme kølevæsken i et lille kredsløb for at undgå kondens på grund af en stor temperaturforskel.
Trevejsventil i et lille kredsløb
Bemærk! Når du samler enheder, der er relateret til vandforsyning, skal du være meget forsigtig med gevindforbindelserne. Sørg for at bruge slæb og andre enheder til at forsegle leddene. Køb aldrig materialer af lav kvalitet, de varer ikke længe.
Omgå ventil hvad er det?
Denne ventil er designet til at forhindre nedlukning af varme i tilfælde af strømsvigt. Når pumpen stopper, lukker ventilen strømmen fra varmeveksleren til pumpen og åbner naturlig cirkulation.
Omgå ledningsdiagrammer i forskellige systemer

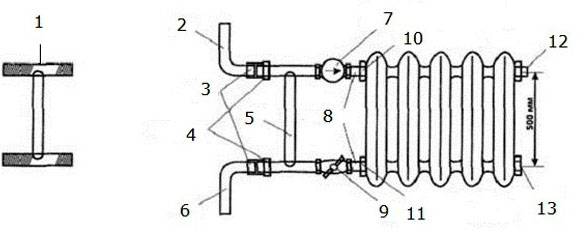

- Almindeligt bypass-rør uden ekstra udstyr
Trevejsventil i et lille kredsløb
1. rør billet; 2. rack; 3. kobling; 4. låsemøtrik; 5. omgå; 6. rack; 7. radiator termostat med ventil; 8. aksel; 9. stop ventil; 10.Radiatorstik 11.Radiatorstik; 12. Udluftningsventil; 13. hætte;

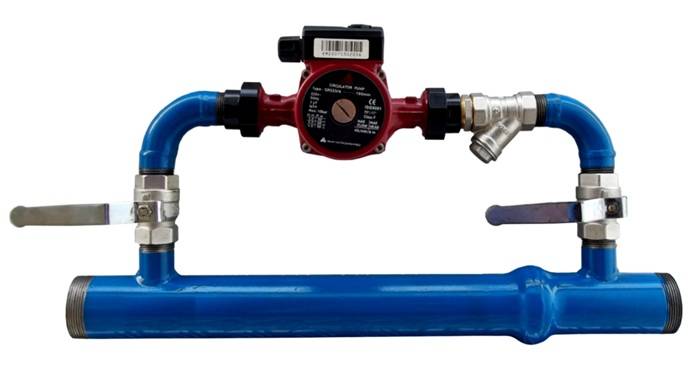

- Vandpumpeforbindelse via bypass

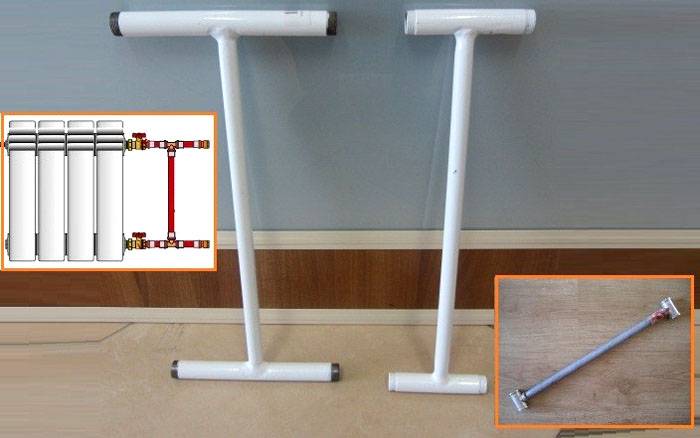

Færdige produktmuligheder

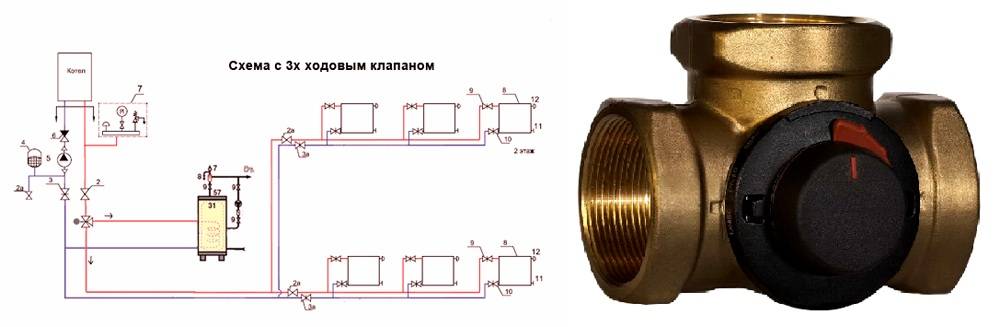

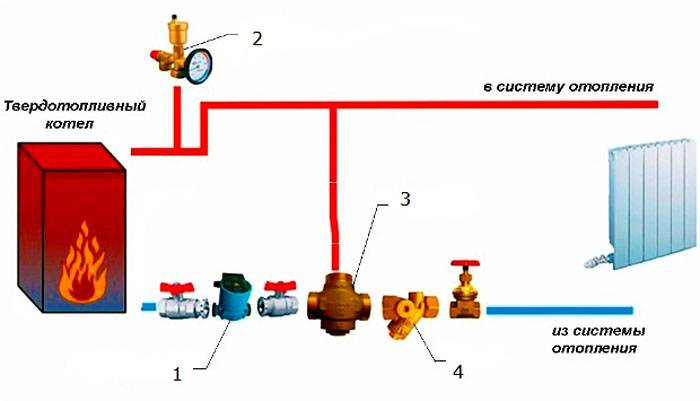

- Forbindelsesdiagram for en trevejsventil til en kedel med fast brændsel
1. cirkulationspumpe 2. sikkerhedsgruppe 3. Trevejsventil; 4. Mudder sump;
Tips & tricks
- Hvis du vil installere en bypass i centralvarme, skal du underrette repræsentanterne for boliger og kommunale tjenester om dette (skriftligt). De skal koordinere den midlertidige nedlukning af opvarmning med kedelrummet.
- Hver installation af gasudstyr i en lejlighed eller et privat hus ledsages af en ordre fra projektejeren fra en offentlig eller privat designer. Vi råder dig til at kontrollere alle de noder, der er angivet i papirerne, så efter at du har accepteret projektet, er der ingen misforståelser på grund af fraværet af noget på diagrammet, men tilstedeværelsen af denne del i det færdige produkt.
- I tilfælde af installation el-kedel, effekt op til 5 kW, projektordre er ikke nødvendig. Men installationen af systemet skal udføres med en inviteret specialist for at undgå kritiske fejl.
- Når du køber en kedel, skal du være opmærksom på kvalitets- og sikkerhedscertifikaterne. Dette vil redde dig og dem omkring dig fra uventede sammenbrud og ulykker.
- Når rørledningen samles ved hjælp af PVC-svejsede rør, skal du overvåge pressekraften på tidspunktet for samlingernes lodning. For stort tryk på de opvarmede loddeender fører til tilstopning af varmevekslerens strømningskraft.
Video: bypass i varmesystemet
Generel konklusion
Implementeringen af ideen om at skære bypass i varmesystemet, uanset projekttype, vil bestemt kun spille en positiv rolle. Det er umuligt at spare på detaljer, der øger systemets effektivitet og er praktisk ved reparation. Et ret beskedent element har langt fra små ambitioner, tag denne kendsgerning i betragtning, når du vælger et design til et varmesystem. Nu ved du alt om bypass i varmesystemet, og hvad det er.
