Com fer una vigilància de vídeo eficaç per a una residència d’estiu amb les vostres mans: recomanacions i instruccions

La casa pertany als objectes de residència temporal. A més, durant el període hivernal al poble de la dacha, els propietaris apareixen molt poques vegades i sovint no hi ha seguretat centralitzada. Aquestes condicions ofereixen àmplies oportunitats per a accions il·legals, la majoria de les vegades és robatori de penetració i actes de vandalisme. Tenint en compte els riscos indicats, en instal·lar videovigilància al país amb les vostres mans, heu de complir determinades regles per a la selecció i la ubicació de l'equip. En aquest article es proporcionarà informació sobre els requisits per a la funcionalitat d’un sistema de videovigilància, els criteris per triar l’equip, les normes bàsiques d’instal·lació i configuració.

Sistema de videovigilància al país: una garantia de seguretat i seguretat dels valors materials
FOTO: cat-i.ru

Detalls específics de la instal·lació de videovigilància al país

Els delinqüents d’un poble de dacha tenen més llibertat d’acció i tenen temps addicional, sovint il·limitat. Tenint en compte això, els llocs d’instal·lació d’equips perifèrics s’han d’amagar el màxim possible o estar fora d’abast, fins i tot amb l’ajut de mitjans improvisats: pals, pedres, etc.

Cal amagar la gravadora de vídeo en un lloc difícil d’accedir a l’interior de la casa, així com realitzar una col·locació de cables oculta. Des que l’utilitzen, els atacants poden trobar fàcilment elements clau sistemes de videovigilància i desactiveu-lo. Al mateix temps, el propietari no només es veurà privat d’equips cars, sinó també de proves d’actuacions il·legals.

Les ubicacions d’instal·lació de la càmera han de ser difícils d’accedir, però efectives per realitzar la funció de vigilància
FOTO: lipetsk.tigris-cctv.ru

L’ús d’equips estàndard wi-fi és la millor opció des del punt de vista del secret de col·locació, a més, facilita enormement la instal·lació. Tot i això, val la pena recordar que només la informació es transmet mitjançant un canal sense fils i que el DVR s’alimenta mitjançant un cable. Per tant, en aquest cas, la col·locació de cables encara no pot escapar.

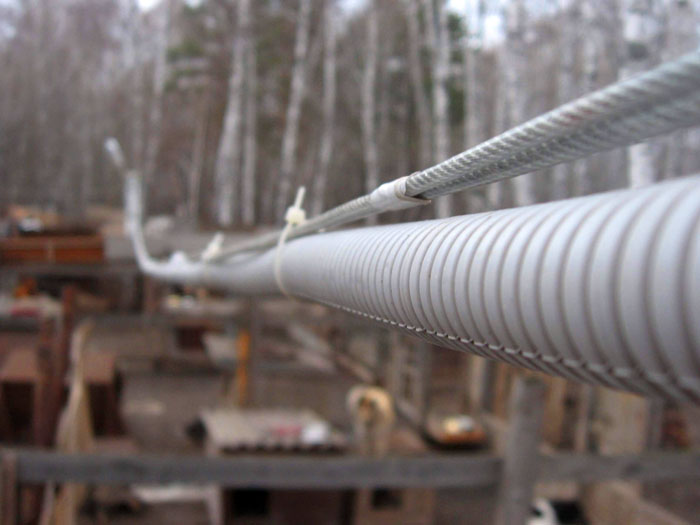

Col·locació del cable per aire a la càmera de vídeo
FOTO: samelectrik.ru

Article relacionat:

Creació d’un esquema de planificació

Per tal que el sistema de videovigilància sigui efectiu i realitzi totes les funcions que se li assignen, es crea un esquema de planificació. Cal indicar la ubicació dels equips principals i els angles de visió de les càmeres de vídeo.

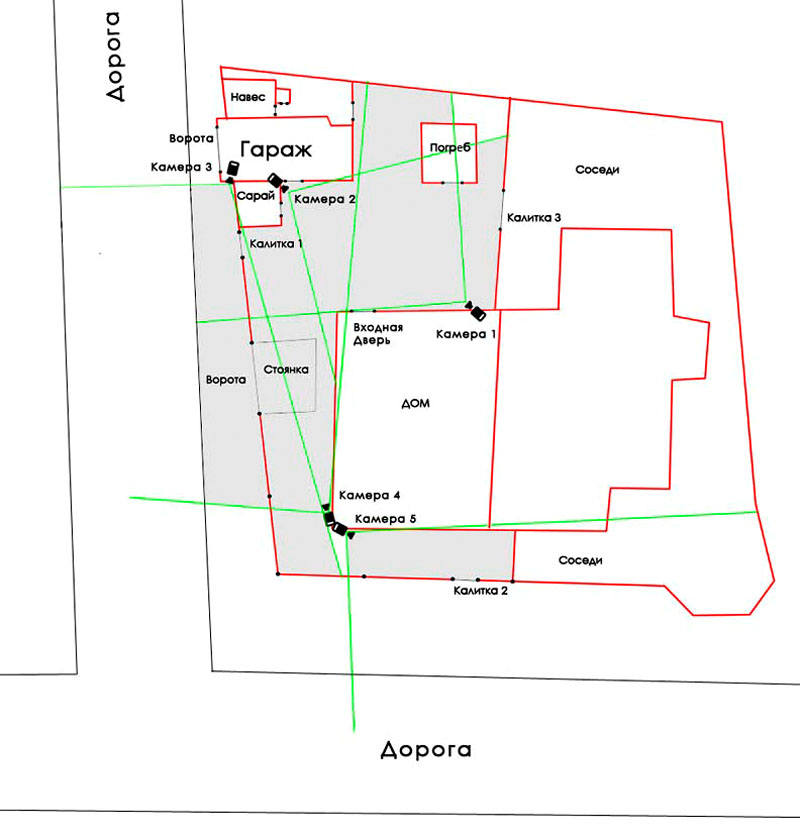

Un exemple d’un esquema de planificació aplicable a una caseta d’estiu
FOTO: nadzor.ua

Mitjançant una còpia del pla mestre del lloc on s’indica l’escala, com a diagrama de planificació, podeu determinar la quantitat de cable necessària. Però, al mateix temps, cal tenir en compte no només la col·locació horitzontal, sinó també la vertical, les toleràncies de cantonades i corbes per evitar diverses estructures constructives i elements decoratius i d’acabat. El més aconsellable és caminar amb una cinta mètrica al llarg de la línia de col·locació de cables i conèixer les imatges necessàries.

Es recomana instal·lar càmeres de vídeo a la paret de la casa el més alt possible
FOTO youtube.com

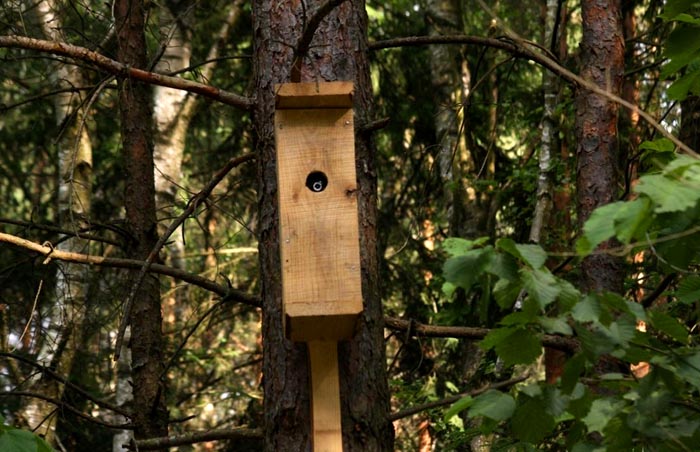

Càmera CCTV externa camuflada en una caseta d’ocells
FOTO: auto.mail.ru

Criteris de selecció d'equips

Els sistemes de videovigilància, tradicionalment, consten dels següents tipus d’equips:

A més, el sistema de videovigilància es pot complementar amb els dispositius següents:

Llums de recerca: espectre de llum visible per infrarojos o visible. Com mostra la pràctica, és millor utilitzar il·luminadors IR. La seva llum és invisible a simple vista i l’intrús no serà conscient del tret i no revelarà els sectors actius de la vista.

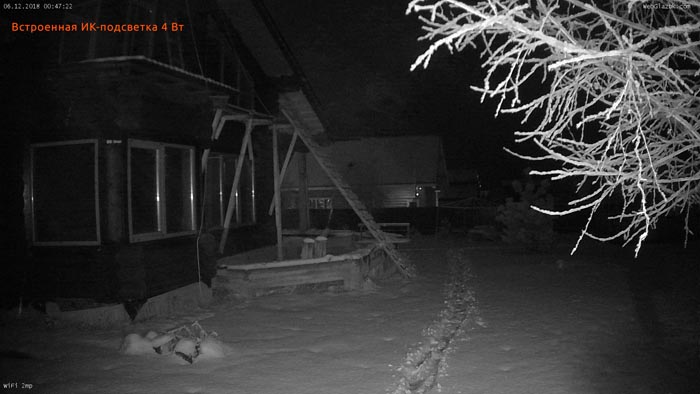

El resultat del treball de l’il·luminador IR del sistema de videovigilància
FOTO: webglazok.com

Sensors de moviment de maquinari extern. La majoria de càmeres CCTV modernes estan equipades amb detectors de moviment de maquinari i programari. A més, molts models tenen una funció per activar la gravació de vídeo en el moment de la detecció de moviment. Per tant, instal·lar un detector addicional en un trencament del circuit d’alimentació es pot considerar poc pràctic.

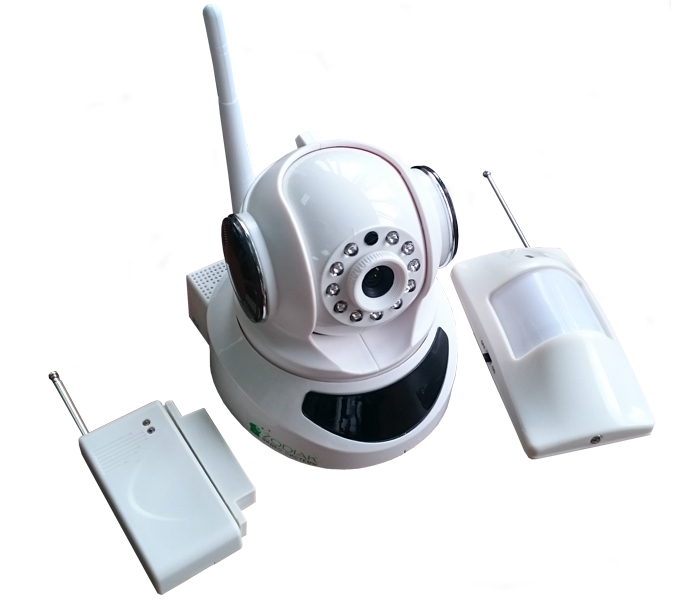

Sensors de moviment de maquinari en sistemes de videovigilància
FOTO: ohranivdome.net

Altaveus i micròfons. Proporcionar una oportunitat per a la comunicació interactiva remota amb els visitants. I en el cas que els convidats no convidats hagin arribat a la caseta d’estiu, un fort avís a través de l’altaveu que ha gravat les seves accions il·legals i que un guàrdia ha marxat cap al lloc, en general, tindrà una excel·lent acció preventiva.

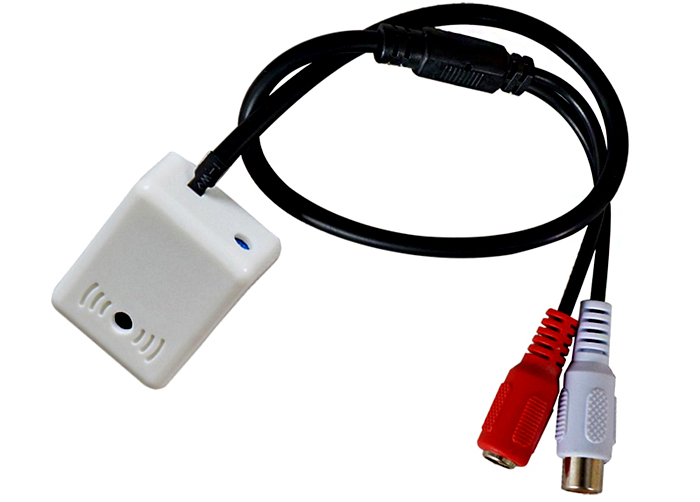

Micròfon actiu per a càmeres de circuit tancat de televisió
FOTO: progress-video.com

Article relacionat:

DVR

Dissenyat per recopilar emmagatzematge i processament de dades de vídeo. Per a una residència d’estiu i una petita casa privada, els paràmetres tècnics mínims del DVR haurien de ser els següents:

Càmeres de seguretat

Tenint en compte el fet que les càmeres de circuit tancat de televisió per a cases rurals s’instal·laran principalment a l’exterior, la seva estructura interna i els paràmetres operatius seran els següents:

Matrix - CMOS. Tot i que és més car que una matriu CCD, es recomana utilitzar-la. Els sensors CMOS són més resistents als canvis de temperatura i són molt més econòmics;

Resolució: de 2 a 5 Mpx. Aquest rang de valors és universal i us permet configurar càmeres per fer fotografies panoràmiques de la zona adjacent a la casa i per fer un seguiment remot del grup d’entrada.

El nivell de resolució de la imatge i el seu impacte en la capacitat de reconèixer les cares
FOTO: ipvision.by

Sensibilitat a la llum: des de 0,01 Lux. Juntament amb una font addicional d’il·luminació infraroja, això és suficient per obtenir una imatge d’alta qualitat a una distància de 10-15 m;

Lent: amb una distància focal variable de 4-9 mm.

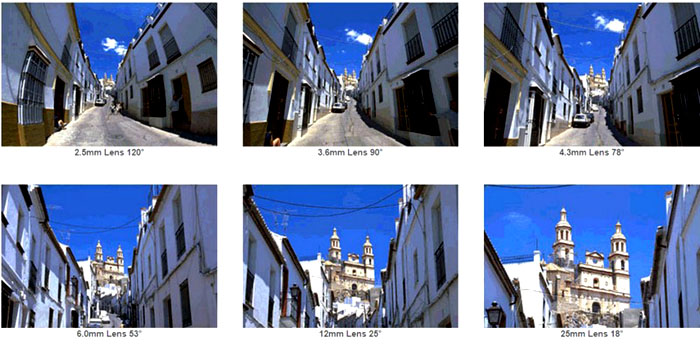

Efecte de la distància focal sobre la imatge
FOTO: kb-sb.ru

Dispositius de transmissió de dades

Encaminador Wi-Fi. Cal comprar-lo si utilitzeu càmeres de vídeo adequades amb funció de transferència de dades sense fils. Cal tenir en compte que la potència dels encaminadors és indicada pel fabricant amb la clàusula "dins de la línia de visió". És a dir, les parets de la casa poden reduir significativament el rang de transmissió de dades. Per tant, és millor comprar un enrutador o amplificadors d’antena més potents.

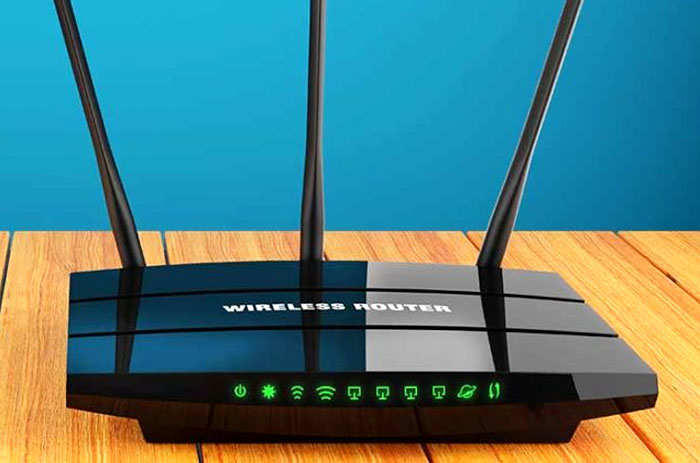

Encaminador Wi-Fi normal amb una antena addicional
FOTO: favoritetechnology.com

Mòdul GSM. En molts kits ja fets, el mòdul gsm està integrat directament al DVR o a la pròpia càmera CCTV. S'utilitza per a la transmissió operativa de dades i el control remot de l'objecte. En utilitzar-lo, caldrà comprar addicionalment una targeta SIM a un operador de telefonia mòbil amb un paquet de serveis que ofereixi accés a Internet.

Un router Wi-Fi universal i 3G amb antenes i amplificadors és la solució òptima per a un sistema de videovigilància suburbà
FOTO: micro-drive.ru

Font del poder

Com a norma general, les càmeres i els gravadors de vídeo CCTV moderns tenen les seves pròpies fonts d’alimentació amb convertidors. D'una banda, és convenient ja que no requereix la compra d'equip addicional. Però, d'altra banda, és impossible portar a totes les càmeres de vídeo presa de corrent domèstica... Per tant, és més convenient comprar una font d’alimentació centralitzada de la potència corresponent amb la possibilitat de connectar una font d’alimentació.

Armari de commutació de circuit tancat de televisió amb font d'alimentació instal·lada, font d'alimentació ininterrompuda i gravador de vídeo
FOTO: svetosmotr.ru

Instal·lació d’un sistema de videovigilància per a una residència d’estiu

El sistema de videovigilància instal·lat al país s'ha de dissenyar de manera que pugui realitzar les funcions següents:

Normes per establir cables d’energia i d’informació

Un cop seleccionat l’equip i elaborat un esquema de la seva ubicació, cal marcar les rutes del cable. L’ideal seria que els cables utilitzats per a la transmissió de dades no s’acostessin a les línies de la xarxa d’alimentació domèstica a menys de 35-50 cm i, encara més, estiguessin situats en paral·lel amb ells.

Taula de tipus de cables utilitzats en sistemes de videovigilància i límits de distància
FOTO: kp.ru

Els cables per a càmeres i altres equips situats al carrer han de ser necessàriament posats a zero al cos del dispositiu. I en el cas d’un cable aeri que es col·loqui a una distància superior a 50 m, cal posar-lo a terra mitjançant mitjans especials de protecció contra llamps.

Instal·lació d'equips principals

Les càmeres s’han de situar per controlar les àrees següents:

En aquest cas, és convenient que els angles de visió de les càmeres de vídeo estiguin mútuament coberts. Així, es controla la integritat dels equips perifèrics del sistema de videovigilància.

Les ubicacions tradicionals de les càmeres de vídeo a la seva casa d'estiu són les següents:

Alguns experts recomanen col·locar el DVR, les comunicacions i el SAI en un armari metàl·lic segur o nínxol de paret amb una porta resistent. El motiu d’aquesta solució és mantenir els components principals en funcionament prou temps perquè puguin enviar una alarma al propietari.

Elements addicionals

Els equips addicionals solen significar diferents amplificadors de senyal. Pel que fa a les rutes per cable, es recomana utilitzar els dispositius següents:

Il·lustració	Tipus d'amplificador	Longitud de la línia del cable, m
FOTO: video5.rf	Amplificadors de baixa freqüència	150-200

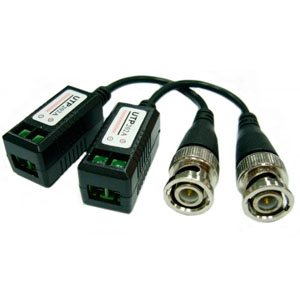

FOTO: absolut-tds.com	Transceptors passius (parell trenat)	200-300

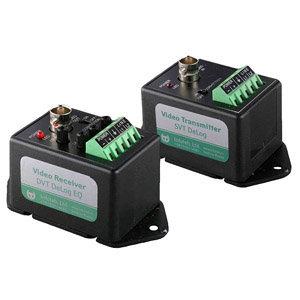

FOTO: sector-sb.ru	Transceptors actius (parell trenat)	Més de 300

Mètodes d'adquisició d'imatges

La videovigilància d’una residència d’estiu no és un sistema de seguretat autosuficient. Una de les funcions principals que determina la seva efectivitat és la rapidesa en informar el propietari sobre una emergència. Per tant, els problemes de missatgeria i accés remot són la màxima prioritat.

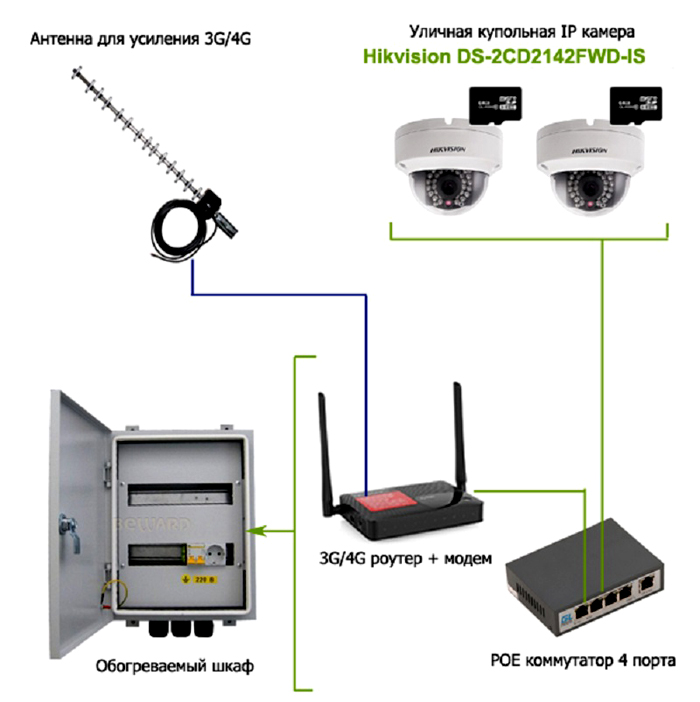

Conjunt presumpte de sistemes de videovigilància per a cases rurals
FOTO: securecam.ru

A través d’Internet

La presència d'Internet proporciona oportunitats extremadament àmplies per al control remot del sistema de videovigilància. El control extern es pot implementar de les maneres següents:

Comunicació amb una càmera IP directament o mitjançant el servei ddns. La configuració és la següent:

1. La càmera es connecta a un PC mitjançant una connexió USB. A la finestra de qualsevol navegador, s’introdueix la seva adreça IP (indicada al quadre o a la pròpia càmera);
2. A la configuració de la càmera, cerqueu el camp de l'adreça IP i canvieu el valor a l'adreça rebuda del proveïdor (una adreça IP blanca és bastant cara) o des d'un dels serveis DDNS (llocs especials als quals es pot accedir de forma gratuïta o per una petita tarifa);
3. És imprescindible canviar els paràmetres d’inici de sessió i contrasenya de fàbrica.
4. Ara, des d’un telèfon intel·ligent o un PC, podeu iniciar la sessió en una càmera de vídeo IP especificant la seva adreça IP a la barra d’adreces del navegador.

Interfície de treball del servei DDNS: pàgina de registre de càmeres
FOTO: markevich.by

Comunicació a través del servei al núvol. Molts fabricants d'equips de videovigilància creen els seus propis serveis al núvol. Quins recursos es destinen a la connexió automàtica de càmeres IP i s’utilitzen com a gravadors de vídeo virtuals, proporcionant a l’usuari la possibilitat de controlar i emmagatzemar dades de vídeo de manera remota. Com a regla general, els serveis al núvol del fabricant són gratuïts, però ofereixen una funcionalitat mínima.

La interfície de treball del servei al núvol del sistema de videovigilància
FOTO: habr.com

Mitjançant mòdem GSM

En la majoria dels casos, el proveïdor d’Internet no té la capacitat tècnica per proporcionar serveis del propietari de les cases d’estiu. O el cablejat i el cablejat són molt cars. La sortida d’aquesta situació és utilitzar la comunicació cel·lular. Els mòdems GSM especials estan connectats a una gravadora de vídeo o a un enrutador. Tanmateix, això només proporciona un canal de comunicació cel·lular. L'equip s'ha de configurar de la següent manera:

1. Si hi ha diverses càmeres ip, és necessari realitzar un reenviament de ports per treballar-hi. Aquesta acció consisteix a assignar a cada càmera una adreça IP local estàtica única. Es realitza a través del servei DHCP (subrutina).
2. L'adreça IP del router es configura de la mateixa manera que es descriu anteriorment, mitjançant una adreça IP dedicada o un servei DDNS.

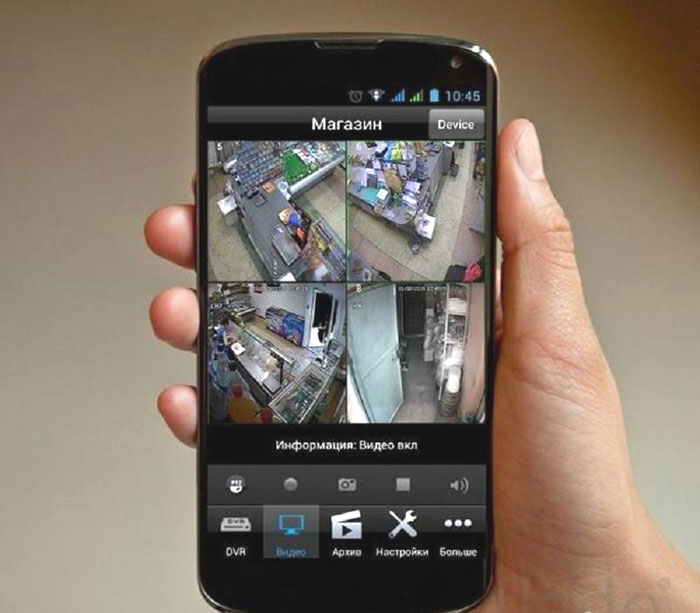

Control del sistema de videovigilància mitjançant telèfon intel·ligent
FOTO: tulskaya.flado.ru

Utilitzant repetidors

La transmissió d'informació de vídeo requereix un canal de comunicació bastant ampli. Sovint, les cases d’estiu es troben en llocs amb un senyal mòbil feble. Això no és essencial per a una conversa habitual per telèfon mòbil. Però amb l’ús remot d’un sistema de videovigilància es poden observar fallades i una disminució significativa del rendiment. La sortida d’aquesta situació és la compra i instal·lació d’un amplificador-repetidor de senyal GSM.

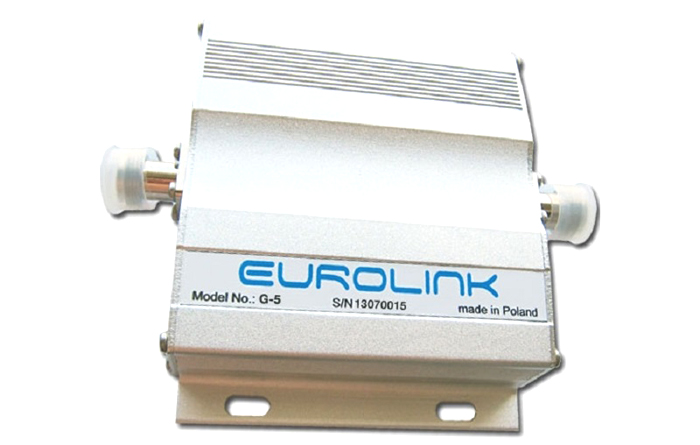

Repetidor de CCTV
FOTO: micro-wave.com.ua

La instal·lació i la connexió d’un amplificador de senyal GSM no és particularment difícil, però requereix un estricte compliment de les regles següents:

1. El dispositiu s’ha d’ubicar a almenys 1 m dels elements del sistema de calefacció;
2. Es recomana instal·lar una antena externa a l'exterior juntament amb una connexió mòbil estable (tot i que mínima);
3. Es recomana col·locar el cable coaxial que connecta el repetidor i l'antena d'acord amb els requisits anteriors.

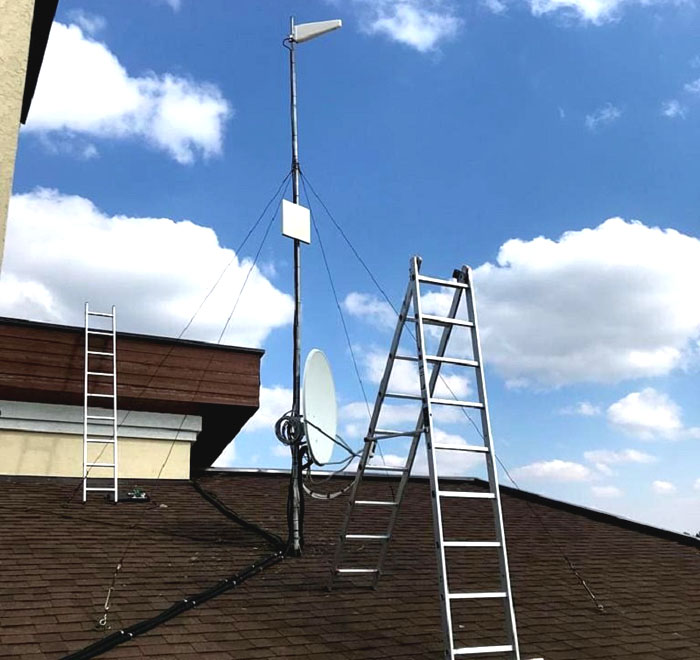

Instal·lació d’una antena externa per a l’amplificador cel·lular
FOTO: mobilebooster.ru

Com s’implementa el sistema de videovigilància a la pràctica al país / en una casa de camp: vídeo

conclusions

Un sistema de videovigilància no és una cosa complicada, és molt possible instal·lar-lo i configurar-lo amb les seves pròpies mans. Al mateix temps, fins i tot una càmera de vídeo IP instal·lada al país augmenta significativament la seguretat i, per la seva pròpia presència, pot evitar els intents d’entrada.
