Protecció contra les gelades i el fred: triar la millor cortina tèrmica per a la porta principal
Els edificis administratius i locals residencials, independentment de la regió, accessoris i dimensions geomètriques, estan equipats amb xarxes d’enginyeria, que inclouen xarxes de subministrament d’aigua i clavegueram, subministrament elèctric i calefacció. Sistemes de calefacció proporcionar el microclima interior requerit, que s’expressa mantenint el règim de temperatura i humitat de l’aire, així com mantenint altres indicadors als valors especificats. SOBRE radiadors de calefacció, com a element del sistema de calefacció, tots els usuaris ho saben, però no tothom sap què és una cortina d’aire, sobretot amb les tasques que pot fer front a una instal·lació d’aquest tipus. Una cortina tèrmica a la porta d’entrada: què és i com funciona, els tipus i les característiques d’instal·lació, manteniment i reparació, així com els secrets de l’elecció intel·ligent de la cortina i una visió general dels models populars, tot això es troba en una revisió detallada de la redacció homepro.techinfus.com/ca/.

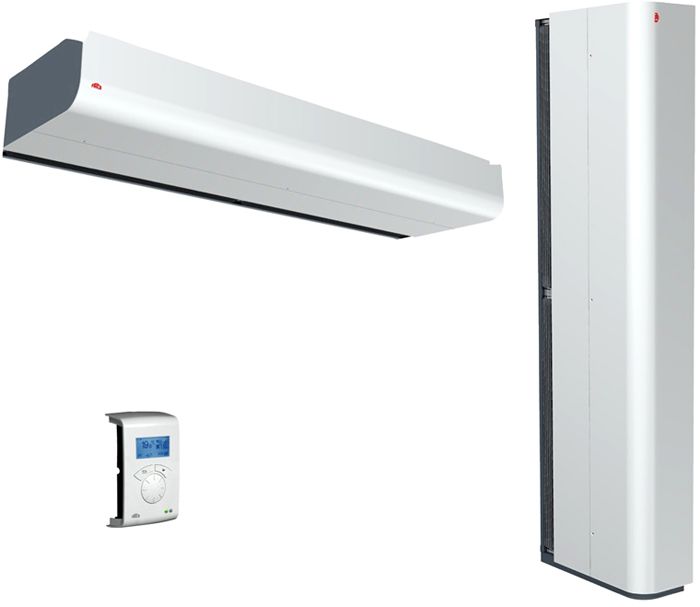

El model Frico PA2210 CE03 està equipat amb un tauler de control que permet controlar a distància els modes de funcionament de la cortina tèrmica
El contingut de l'article
- 1 Cortina de calor: què és
- 2 El principi de funcionament de la cortina tèrmica i les principals característiques tècniques
- 3 Varietats de cortines tèrmiques per a la llar per ubicació i tipus d’instal·lació
- 4 Tipus d’aparells segons la presència i el tipus d’intercanviador de calor
- 5 Com triar una cortina tèrmica, què cal buscar
- 6 Com instal · lar
- 7 Funcions de connexió
- 8 Normes de manteniment de les cortines de calefacció
- 9 Matisos de reparació de cortines de calor
- 10 Fabricants populars de cortines d’aire
- 11 A quin preu es pot comprar una cortina tèrmica per a una porta d’entrada
- 12 Opinions dels clients sobre cortines tèrmiques de la porta principal
- 13 Vídeo: "El principi de funcionament de la cortina tèrmica i les seves diferències"
Cortina de calor: què és?
Una cortina tèrmica és un element del sistema de suport d’enginyeria que serveix per tallar l’aire exterior del volum interior de l’edifici creant flux d'aire direccional... Els fluxos d’aire generats impedeixen l’entrada d’aire fred o càlid (segons la demanda), pols o ràfegues de vent, així com insectes i gasos d’escapament del cotxe a l’espai interior. El diagrama de funcionament de la cortina tèrmica es mostra a la figura següent.

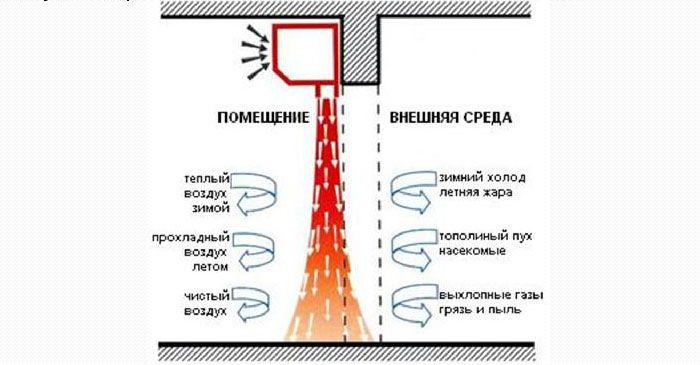

Representació esquemàtica del principi de funcionament de la cortina d’aire
El principi de funcionament de la cortina tèrmica i les principals característiques tècniques
La cortina d'aire, d'acord amb el principi del seu funcionament, s'assembla a un ventilador tèrmic, en el qual l'aire que flueix passant pels elements calefactors s'escalfa i es distribueix en una direcció determinada. Una característica distintiva del ventilador és el moviment estretament dirigit de forts corrents d’aire que es mouen al llarg del pla de les portes on s’instal·la, creant així una barrera invisible a l’aire exterior. Les principals característiques tècniques, a partir de les quals es seleccionen aquests dispositius, són els indicadors següents:
- potència: mesurada en kW, independentment del tipus de cortina (elèctrica o d'aigua);
- capacitat d’aire: mesurada en m3 en hora;
- altura i ubicació de la instal·lació: determina la possibilitat d’instal·lar-la en un lloc concret, així com la ubicació de la cortina (vertical, horitzontal);
- dimensions;
- pes.
Les característiques tècniques d'aquests dispositius estan relacionades entre si: "potència - alçada de la instal·lació - dimensions generals"
Les característiques tècniques serveixen com a principals criteris de selecció d’aquests dispositius, que determinen el lloc i el tipus d’instal·lació, el tipus de font d’energia i l’element de calefacció.
Varietats de cortines tèrmiques per a la llar per ubicació i tipus d’instal·lació
Els electrodomèstics, segons el disseny, poden diferir per la seva ubicació en relació amb la porta d’entrada, són dels tipus següents:
- horitzontal - s’instal·len directament per sobre de l’obertura i difereixen en la pràctica d’ús;
- vertical - Es munten al costat de l'obertura, són menys pràctiques en funcionament, a causa del seu disseny, que determina la direcció dels fluxos d'aire.
Els models amb col·locació vertical s’utilitzen en casos en què tècnicament no és possible instal·lar contraparts horitzontals.
Opcions de col·locació relatives a la porta
Important! En seleccionar una cortina tèrmica vertical, cal recordar que la seva longitud ha de ser com a mínim ¾ de l’alçada de l’obertura a la qual s’instal·la, en cas contrari el dispositiu no podrà proporcionar la barrera d’aire necessària.
La selecció d’una cortina de calor també es duu a terme segons el tipus d’instal·lació, que determina el tipus i la disponibilitat d’una font d’energia: elèctrica, d’aigua i sense intercanviador de calor.
Tipus d’aparells segons la presència i el tipus d’intercanviador de calor
Com triar una cortina de calor i què s’ha de buscar són les preguntes que sorgeixen davant d’un comprador potencial quan es decideix instal·lar aquests equips. Entre els criteris de selecció, un indicador important és el tipus de font de calor a través de la qual s’escalfa el flux d’aire.

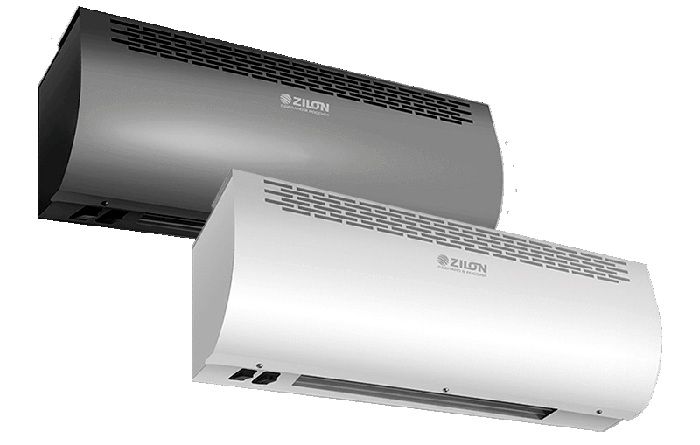

Els models elèctrics Zilon són fàcils d’instal·lar i còmodes d’utilitzar
Models d’intercanviador de calor elèctric
Una cortina aire-tèrmica elèctrica és un dispositiu en què l’aire s’escalfa quan passa a través d’un element de calefacció elèctric (element de calefacció, espiral, elements elementals). Aquest tipus d’instal·lació té una sèrie d’avantatges en comparació amb altres anàlegs:
- facilitat d'instal·lació i manteniment;
- l'absència d'un disseny complex de l'intercanviador de calor determina el baix pes i la varietat de formes del cos del dispositiu;
- per engegar-lo, n’hi ha prou amb tenir només un punt de connexió a xarxes elèctriques, sense posar altres xarxes d’enginyeria (calefacció, ACS, etc.).
La cortina de calor de la llar a la porta principal, equipada amb elements de calefacció elèctrics, està connectada a una xarxa elèctrica de 220 volts
Els desavantatges de les cortines d’aire equipades amb un intercanviador de calor elèctric són:
- augment de la capacitat instal·lada del consumidor en conjunt i, en conseqüència, del cost de pagar les factures consumia energia elèctrica;
- la necessitat de col·locar grups elèctrics addicionals dissenyats específicament per connectar la cortina de calor.
Models amb intercanviador de calor aigua
Cortina d'aigua calenta posada porta d’entrada - Aquest és un altre tipus de dispositiu d’aquest tipus, que té com a característica distintiva un intercanviador de calor fabricat en forma d’escalfador d’aigua. Aquest tipus d’instal·lació s’utilitza, per regla general, en edificis públics, administratius i industrials, a causa del disseny de l’intercanviador de calor i la necessitat de connectar-se al circuit de calefacció de l’edifici (estructura).

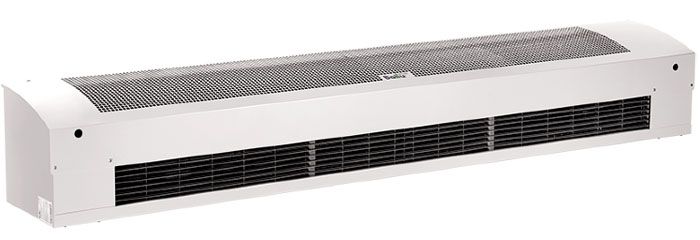

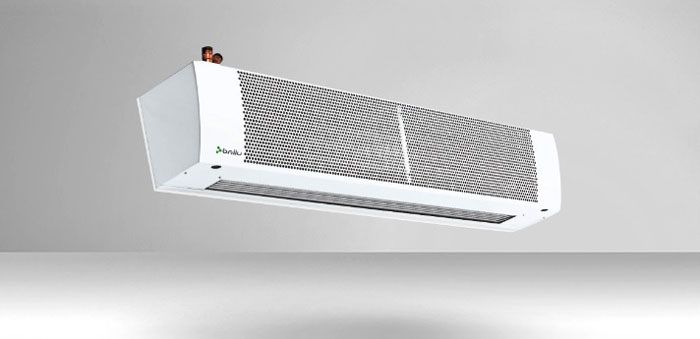

Cortina de calor d'aigua "Ballu W2"
Aquest tipus de cortina està connectada al sistema de calefacció central i el refrigerant que circula per l’escalfador d’aire transfereix la seva energia tèrmica a l’aire que hi passa. Els avantatges d’aquestes unitats són els següents indicadors:
- eficiència en termes de consum d'energia elèctrica, perquè només s’utilitza per treballar ventilador;
- la possibilitat d'utilitzar en obertures amb grans dimensions generals;
- poder significatiu.
Els desavantatges inclouen:
- la complexitat del treball d’instal·lació;
- preu elevat;
- la necessitat de sistemes d'automatització que garanteixin el funcionament en diversos modes d'ús, evitant la congelació refrigerant.

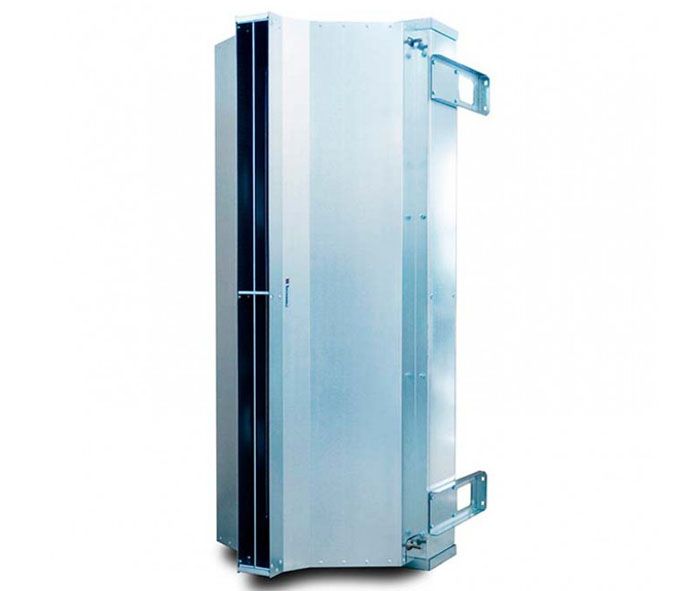

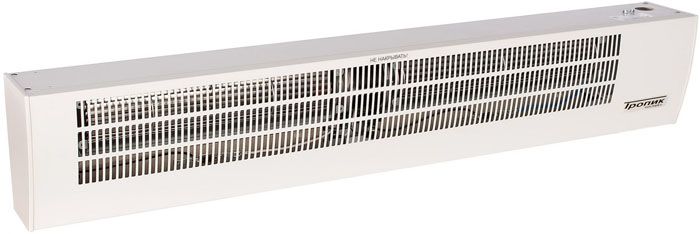

Cortina tèrmica elèctrica per a instal·lació vertical
Models sense intercanviador de calor
Les empreses fabricants produeixen cortines d’aire en diverses configuracions, que corresponen a l’especificació declarada del consumidor, configuració estàndard o sense intercanviador de calor. Es poden tractar de models convencionals que no tinguin elements de calefacció elèctrics ni escalfadors d’aire. En aquest cas, la cortina d’aire funciona com un simple ventilador amb una distribució de flux d’aire estretament dirigida.

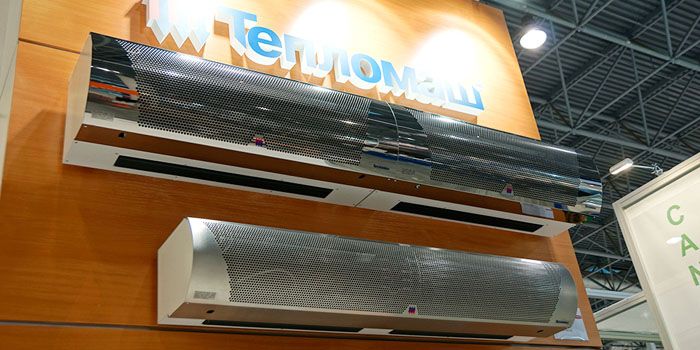

Cortina tèrmica "Teplomash KEV-125 P5051W"
Com triar una cortina tèrmica, què cal buscar
A l’hora d’escollir una cortina tèrmica, cal parar atenció a les seves característiques tècniques: potència, dimensions i rendiment, així com:
- tipus i disseny de l'intercanviador de calor: elèctric, aigua o sense;
- ubicació i direcció dels fluxos d'aire - verticalment "de baix a dalt" o "de dalt a baix" i horitzontalment - en sentit únic o bidireccional;
- modes d’ús: poden ser accions constants o variables;
- lloc d’entrada d’aire: aire intern de la sala on s’instal·la la cortina de calor o l’aire exterior;
- disponibilitat d’un sistema d’automatització, control i protecció;
- tipus de protecció contra raig.

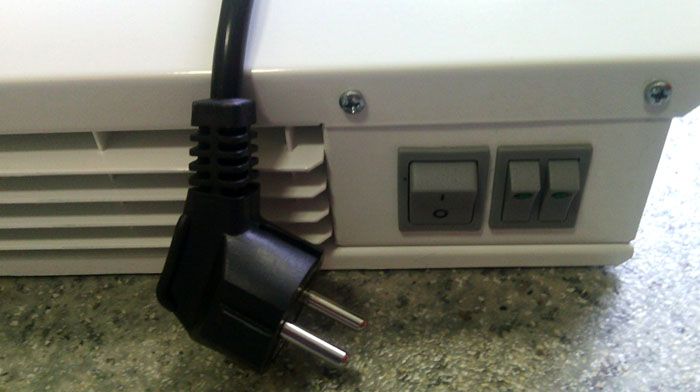

Botons de control de cortines elèctriques domèstiques
Els models domèstics de cortines d’aire estan equipats amb dos (tres) interruptors per encendre els elements de calefacció i el ventilador. A més, aquests sistemes es poden equipar amb reguladors de diverses etapes (potència i velocitat de calefacció), així com amb unitats de control integrades que funcionen de forma remota.
La protecció contra raigs és la protecció dels fluxos d’aire, pot ser:
- tipus de porta - es realitza una repulsió completa de l'aire exterior;
- tipus de mescla - en el procés de funcionament, l'aire exterior es passa parcialment i es barreja amb l'aire interior, seguit de l'escalfament.

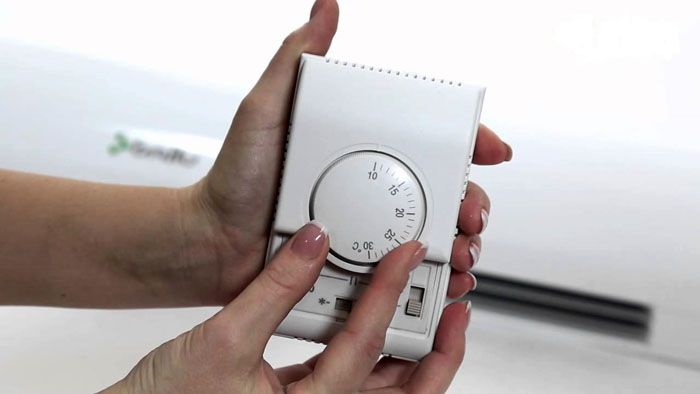

Mitjançant el control remot podeu configurar la temperatura i el flux d’aire
Com instal · lar
La instal·lació d’una cortina tèrmica és un esdeveniment responsable del qual depèn l’observança del règim de temperatura a l’habitació i el manteniment d’un microclima òptim. En aquest sentit, és millor confiar aquest treball als professionals, tant en l’etapa d’elecció d’un model com en la mateixa implementació del procés d’instal·lació. Si la instal·lació es realitza de forma independent, és necessari consultar amb especialistes al lloc de compra del model seleccionat.
A més, serà útil l’assessorament de la nostra redacció, que es pot formular de la següent manera:
- La cortina tèrmica s’ha d’ubicar el més a prop possible del pla de l’obertura en què s’instal·la.
- La longitud del cos del sistema ha de cobrir completament l'obertura. Si la longitud d’una cortina no és suficient, cal instal·lar-ne diverses, tot i que haurien de situar-se una a prop de l’altra.
Només els especialistes poden realitzar una instal·lació d'alta qualitat de qualsevol complexitat
- La cortina només s’instal·la des de l’interior de l’habitació.
- Si la sala disposa de sistemes de ventilació d’alimentació i d’escapament i aire condicionat s'han de reconfigurar de manera que minimitzin l'impacte mutu.
- La cortina es fixa a les estructures de construcció mitjançant els elements de subjecció subministrats amb el sistema (mènsules, mènsules, etc.).
- Els suports i altres elements de subjecció s’adhereixen a les estructures de construcció mitjançant cargols d’ancoratge o tacs d’expansió, pinces i altres dispositius de subjecció, en funció del material d’aquestes estructures (formigó, maó, sandvitx, cable).
La presència d'una llum de fons en el cas del dispositiu amplia la seva funcionalitat: el model "Ellipse 12P"
Funcions de connexió
La connexió de la cortina d’aire no és menys important que la seva instal·lació, especialment per als models equipats amb un intercanviador de calor d’aigua. Les cortines de calor d’aigua s’inclouen al sistema de calefacció o subministrament d’aigua calenta de l’edifici, i és precisament per això que s’associen les dificultats de connexió.
Quan connecteu models d'aigua, heu de:
- aturar el subministrament i la devolució del sistema de calefacció o el subministrament a les xarxes d’aigua calenta;
- en connectar la cortina de calor, no confongueu la "entrada" i la "sortida" indicades a la caixa del model, en cas contrari el sistema no funcionarà en mode normal;
- si no hi ha prou pressió al sistema de subministrament (especialment per a xarxes d’ACS), cal instal·lar una bomba addicional de circulació d’augment;
- en connectar-se a xarxes de calefacció, no serà superflu d’instal·lar filtre gruixut a l’entrada del sistema;
- si és possible baixar la temperatura a l’habitació per sota de 0˚С (portes d’entrada de grans portals), cal aïllament de canonades.

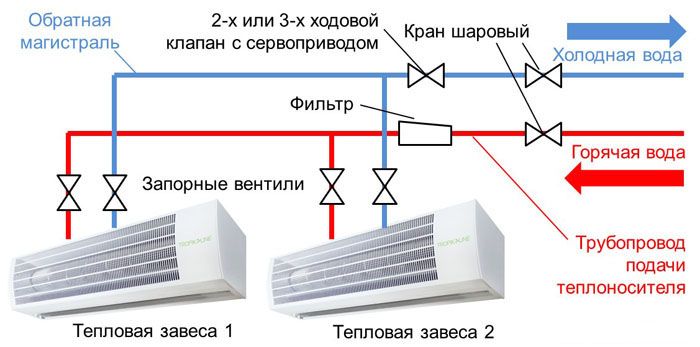

Esquema de connexió d’una cortina de calor amb intercanviadors de calor d’aigua al sistema de calefacció de l’edifici
Quan s’utilitzen models elèctrics, cal recordar que:
- la font d'alimentació s'ha de realitzar en una línia separada, connectada des d'un interruptor de circuit dedicat;
- la carcassa de la cortina d’aire ha d’estar connectada a terra o, en casos extrems, anul·lat, d'acord amb les Normes d'instal·lació elèctrica (PUE);
- si és possible, és necessari realitzar una font d'alimentació de seguretat del dispositiu connectat, que permetrà garantir-ne l'ús en el futur.

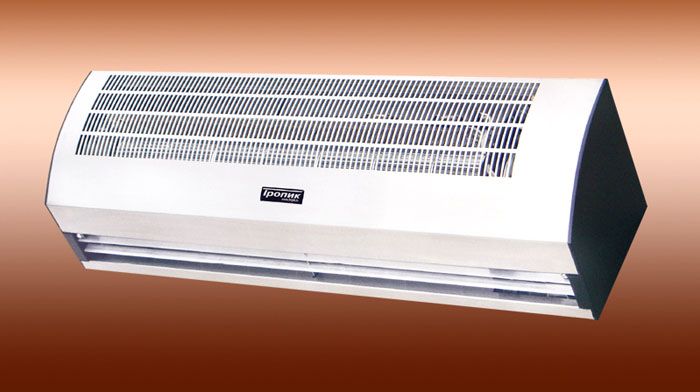

Cortina tèrmica elèctrica "Tropic - A6"
Normes de manteniment de les cortines de calefacció
El manteniment d’aquest equip d’enginyeria ha de complir els requisits regulats pel fabricant i les normes per al funcionament dels sistemes de calefacció i subministrament d’aigua calenta.
Les activitats generals inclouen les següents obres:
- Manteniment mensual:
- inspecció visual;
- comprovació del treball en tots els modes d'ús;
- netejar la caixa de pols i brutícia.
- Un cop al trimestre:
- inspecció completa del dispositiu;
- estrenyent les connexions de contacte de la xarxa elèctrica i les juntes de les canonades.
- Un cop cada sis mesos: neteja de les reixes per a l’entrada i subministrament d’aire.
- Un cop l'any: neteja de tots els elements estructurals amb detergents.
Cortines d'aire tèrmiques models Frico "PA4200" i "PA4225 WL"
Matisos de reparació de cortines de calor
La reparació de cortines d’aire es realitza millor en organitzacions especialitzades amb llicència del fabricant d’aquest equip. En aquest cas, es pot esperar que els elements substituïts siguin del disseny original i que la reparació sigui d’alta qualitat, amb la previsió d’un període d’ús de garantia.
Els principals tipus de mal funcionament inherents a les cortines d’aire són:
- mal funcionament del termòstat, de la unitat de control o d’un altre element estructural;
- danys al cable d'alimentació o a la connexió d'endoll;
- fuites de refrigerant a les juntes de les canonades;
- mal funcionament del comandament a distància.
Si el motiu és causat per un curtcircuit al sistema d’alimentació, heu d’apagar el dispositiu i contactar amb l’organització que manté les xarxes elèctriques. Si hi ha fuites i és impossible eliminar-les vosaltres mateixos, haureu de posar-vos en contacte amb l’empresa gestora (ZhEK, etc.) i trucar a un lampista per fer les reparacions.
Cortina tèrmica Ballu model "BHC-H20T24-PS"
Fabricants populars de cortines d’aire
Entre la varietat de models presentats al mercat d’equips d’enginyeria, els més populars entre els usuaris nacionals són les cortines tèrmiques de marques "Teplomash", "BALLU", "TROPIC" i "FRICO"... "Teplomash" és una planta de la companyia "RUSHIT" (Rússia) dedicada a la producció i subministrament de cortines d'aire, escalfadors de ventiladors i accessoris per a ells. La línia de productes de la planta inclou cortines tèrmiques de la sèrie: "Optima" i "Brillant", "Comfort" i "sostre", "IP54" i "IP21", a més de "interior". Totes les sèries estan disponibles amb o sense bescanviadors de calor elèctrics i d'aigua. Models en sèrie, que difereixen en característiques tècniques, materials usats i disseny de caixes.
Cortina de calor model Teplomash "KEV-5 P1152E" (sèrie "100 Optima")
- "BALLU" - la marca pertany a l'empresa industrial "BALLU Industrial Group" (Taiwan), dedicada a la producció d'equips climàtics i d'enginyeria. La línia de productes de l'empresa inclou una sèrie de cortines d'aire:
- "S1" i "S2", "S2-M" i "T2 M", "PS-B (T)" i "PS (MT)", "PS (HT)" i "Stella": amb un intercanviador de calor elèctric;
- "PS (W)" i "PS-B (W)", "Stella" - amb un intercanviador de calor d'aigua;
- "PS A" - sense intercanviador de calor.
- "TROPIC" - L'empresa "Tropik-Line" (Rússia) es dedica a la producció d'equips de calefacció per a diversos usos i accessoris. Al grup de productes relacionats amb les cortines tèrmiques, hi ha sèries:
- "K" i "A", "M" i "T100E Nova", "TE" i "XE", així com "D" - amb un intercanviador de calor elèctric;
- "T" i "X": amb un intercanviador de calor d'aigua;
- "TA" i "X": sense intercanviador de calor.
Cortina d'aigua tèrmica model TROPIK "T109W10" (sèrie T)
- "FRICO" - l'empresa "Friberg & Co" (Suècia) és el líder europeu en la producció d'equips d'enginyeria tèrmica i estalvi d'energia. La gamma de cortines d’aire inclou les següents sèries:
- "RA" i "SFS", "RDS" i "AR", així com "Portier": amb un intercanviador de calor elèctric;
- "PA C" i "PAW", "ARW" i "ADCorinteW", així com "AGIW" - amb un bescanviador de calor d'aigua;
- "PA2200C" i "PAA", "ADA" i "PSA", sense intercanviador de calor.
A quin preu es pot comprar una cortina tèrmica per a una porta d’entrada
Es poden adquirir equips de calefacció a organitzacions especialitzades, així com a cadenes de venda al detall de material elèctric, d’estalvi d’energia i d’enginyeria tèrmica.
En les grans organitzacions comercials, les marques més famoses estan representades per estands separats
A més, podeu contactar amb els distribuïdors de l’empresa que produeix el model que vulgueu o trobar una versió adequada d’aquest equip a Internet. El preu de les cortines tèrmiques instal·lades a la porta d’entrada pot variar molt segons les diferents organitzacions comercials, per la qual cosa cal tenir molta cura a l’hora d’escollir un venedor. La següent taula mostra el cost de les cortines tèrmiques de diversos dissenys a partir del començament del 2n trimestre del 2018, quan es venen a través de l’empresa Termomir, distribuïdora de molts fabricants d’equips de calefacció.
| Nom de la marca | Sèrie | Model | Tècnic característiques (kW, mm, m³ / h) | Cost (a l'abril de 2018) de rubles |
|---|---|---|---|---|
| "Teplomash" | Imaptima | KEV-3P1154E | Potència: 1,5 i 3; Dimensions generals: 800 × 160 × 160; Consum d’aire: 500 | 6150 |
| Diamant | KEV-10P1061E | Potència: 5 i 10; Dimensions generals: 1550 × 195 × 185; Consum d'aire: 1000 | 15900 | |
| Confort | KEV-20P2111W | Potència: 7 i 9; Dimensions globals: 1040 × 225 × 225; Consum d'aire −1000 | 17541 | |
| Sostre | KEV-29P2181W | Potència: 10 i 13,5; Dimensions generals: 1620 × 420 × 205; Consum d'aire: 1250-1500 | 28440 | |
| BALLU | S1 | BHC-CE-3 | Potència: 1,5 i 3; Dimensions globals: 505 × 190 × 135; Consum d’aire: 300 | 4290 |
| T2 M | BHC-H10-T12 | Potència: 6 i 12; Dimensions generals: 1105 × 280 × 300; Consum d'aire: 2500 | 19590 | |
| PS (W) | BHC-M10W12-PS | Potència - 11,3; Dimensions globals: 1090 × 240 × 260; Consum d'aire: 1000, 1200 i 1400 | 25190 | |
| PS-B (W) | BHC-B10W10-PS | Potència - 8; Dimensions generals: 1125 × 215 × 240; Consum d'aire: 1100 | 19490 | |
| TROPIC | A | TO-3 | Potència: 1,5 i 3; Dimensions globals: 452 × 145 × 114; Consum d’aire: 180 | 3700 |
| A | A-9 | Potència: 4,5 i 9; Dimensions generals: 1320 × 110 × 170; Consum d’aire: 800 | 10183 | |
| T | T109W10 | Potència - 9; Dimensions generals: 1000 × 200 × 213; Consum d'aire: 1150 | 17790 | |
| X | X315W10 | Potència - 15; Dimensions generals: 1000 × 258 × 229; Consum d’aire: 2100 | 23490 | |
| FRICO | RA | PA 1006E03 | Potència - 3; Dimensions globals: 650 × 164 × 153; Consum d’aire: 230 | 14183 |
| SFS | SFS23E08 | Potència - 8,1; Dimensions generals: 2200 × 580 × 295; Consum d’aire: 2300 | 629538 | |
| PA C | PA2210СW | Potència: 6,9; Dimensions globals: 1050 × 355 × 210; Consum d’aire: 1200 | 66027 | |
| PA W | PA2520W | Potència: 11,5; Dimensions globals: 2050 × 355 × 210; Consum d'aire: 2600 | 130126 |
La presència d’un gran nombre de models permet triar una cortina tèrmica d’acord amb els criteris de selecció i les preferències personals del consumidor, i la disponibilitat de comentaris d’usuaris experimentats ajuda a no equivocar-se.
Opinions dels clients sobre cortines tèrmiques de la porta principal
Degut al fet que Internet ha entrat fermament a la vida d'una persona moderna, sempre podeu utilitzar-lo si teniu cap pregunta. Pot ser una consulta en línia o llegir comentaris dels usuaris sobre el model que vulgueu de qualsevol tècnica. A continuació es mostren les ressenyes dels compradors de cortines tèrmiques, els models dels quals es consideren en aquest article.
Opinió sobre el model BALLU BHS-3.000SB:Llegiu més a otzovik: http://otzovik.com/review_3017308.html

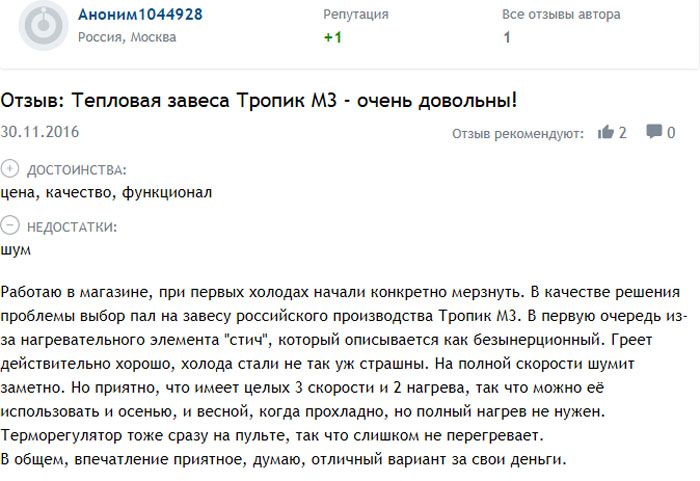

Opinions sobre el model TROPIK M3:Llegiu més a otzovik:https://otzovik.com/review_4146989.html
Una altra ressenya sobre el model TROPIK M3:Llegiu més a otzovik:https://otzovik.com/review_4778648.html
Vídeo: "El principi de funcionament de la cortina tèrmica i les seves diferències"
