L’objectiu funcional del garatge inclou no només l’aïllament efectiu del cotxe dels intents de control no autoritzat del mateix, sinó també dels efectes negatius de diversos factors climàtics: pluja, neu, temperatures baixes i altes, radiació ultraviolada, etc. La porta té un paper important en aquest procés. Per exemple, les portes de garatge de persianes enrotllables, les mides, preus i característiques de rendiment de les quals es donaran a continuació, afronten amb èxit aquesta missió. La funcionalitat i la qualitat d’un element tan significatiu tenen un impacte significatiu en la formació del microclima del garatge i la seva seguretat tècnica.

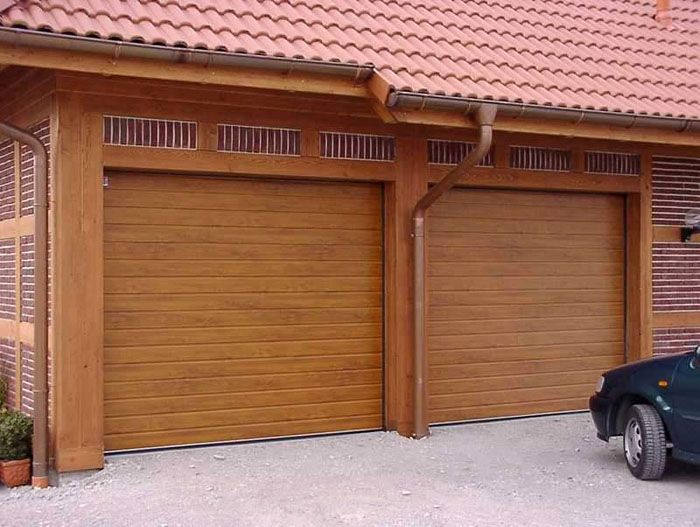

Exterior d'una porta moderna
El contingut de l'article
- 1 Tipus de portes de garatge
- 2 Esquema d'una porta de garatge de persianes enrotllables
- 3 Característiques tècniques principals de les portes de les persianes
- 4 Portes de garatge persianes enrotllables: avantatges i desavantatges
- 5 Portes de persianes per a garatges: tipus bàsic
- 6 Descripció general de portes de garatge de persianes, mides, preus i fabricants populars
- 7 Persianes enrotllables automàtiques
- 8 Instal·lació de bricolatge de portes de garatge de persianes enrotllables. Les principals etapes del procés
- 9 Vídeo: autoinstal·lació de persianes enrotllables
Tipus de portes de garatge
La classificació moderna de les portes que s’utilitzen als locals de garatge es basa en els seus paràmetres tècnics i característiques de rendiment, com ara els materials utilitzats i els mètodes d’instal·lació, les característiques funcionals i la possibilitat d’automatitzar-se més.
Per tant, les portes del garatge poden ser:
- aixecament;
- gronxador;
- retràctil;
- persianes enrotllables (persianes enrotllables);
- seccional.
Cadascun dels tipus anteriors té característiques, avantatges i desavantatges de disseny individuals.
Portes elevadores
Els models d’aquest tipus s’executen estructuralment en dues versions principals: giratòria i giratòria.La fulla de la porta, que cobreix l’entrada, és essencialment un panell sandvitx (d’acer pintat o xapes galvanitzades, entre les quals es posa un aïllament de poliuretà de 40 mm), equipat amb rodets de plàstic. L'obertura es realitza mitjançant un mecanisme de palanca articulada que mou la faixa al llarg dels rails situats a les parets laterals de l'obertura i al sostre.

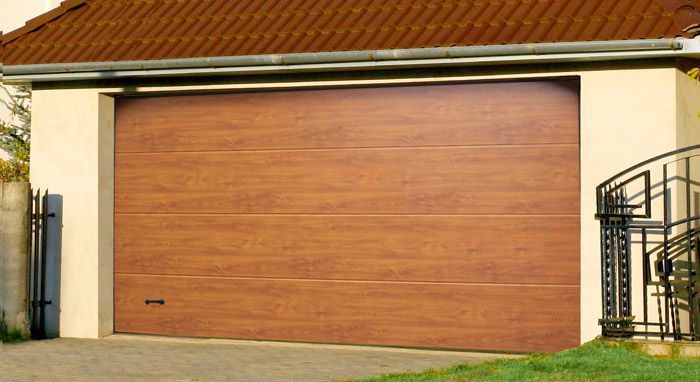

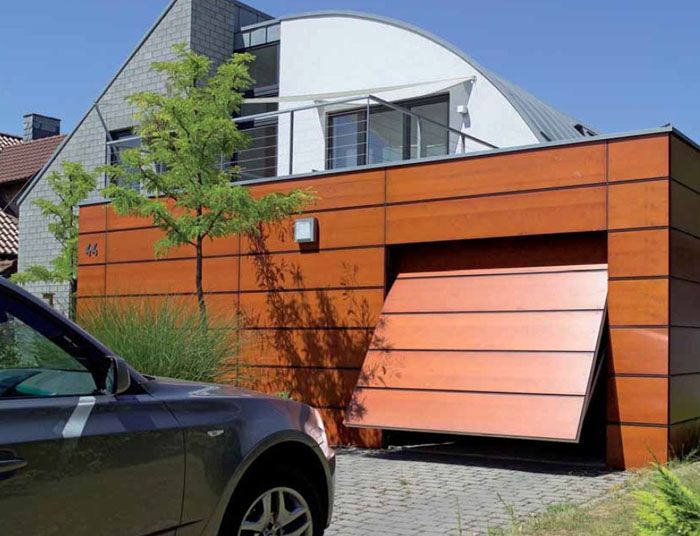

Model tipus elevació
Les portes sovint estan decorades amb alumini pintat com coure (bronze, marbre), fusta valuosa o cobertes amb tauler ondulat d’esmalt en pols.

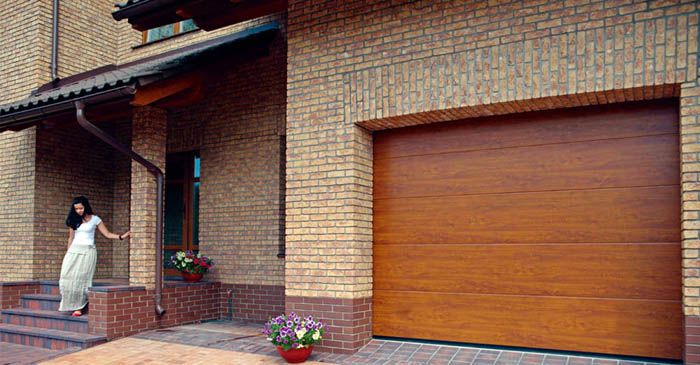

Model elevador decorat
Avantatges:
- Facilitat d'instal·lació i facilitat d'automatització posterior.
- Estalvi substancial d’espai dins i fora del garatge.
- La funcionalitat del producte no es veu afectada després de les fortes nevades a l’hivern.
- Possibilitat d’incrustar finestres (ranures de visualització) i portes.
Desavantatges:
- Resistència feble a l'entrada no autoritzada.
- Impossibilitat de funcionament en mode intensiu (el nombre recomanat d'obertures i tancaments no supera les 10 vegades durant el dia). Grans pèrdues de calor causades per la formació de gel i, com a resultat, el tancament incomplet de la fulla de la porta.
- Aplicació en garatges amb obertures exclusivament rectangulars.
- Impossibilitat de substituir parcialment el full de la porta en cas de dany.
- L’obligació de crear buits tecnològics, limitant la possibilitat d’aïllament.
Per tant, us decanteu per comprar una porta de garatge aèria? Per obtenir informació sobre les mides estàndard i els preus dels productes dels principals fabricants, consulteu la taula següent.
| Empresa fabricant (país) | Dimensions globals (alçada / amplada), ml | Cost, fregar. |
|---|---|---|
| SIBARS (Federació Russa) | 2 000/1800 | > 22 225 |
| "Zaiger" (Suïssa) | 2 100/1800 | > 26 312 |
| "LegProm" (Federació Russa) | 2000…6 000/1800…3100 | > 35 000 |
| "CORN" (Federació Russa) | 2 500/2390 | 30 900 |
| "DoorHan" (Federació Russa) | 2 000/1900 | 26 900 |
Article relacionat:
Porta aèria del garatge. A la revisió, examinarem per què són tan populars aquestes portes, les seves mides i preus, una visió general dels dissenys de productes, criteris de selecció i característiques d’instal·lació.
Portes batents
La versió clàssica de la porta del garatge. La seva merescuda popularitat es basa en un alt grau de fiabilitat i un valor força democràtic. El disseny d’aquests productes és de dos, fixats mitjançant frontisses sobre bastidors rígidament fixats, faixes de capitell. L’increment de la resistència estructural s’aconsegueix mitjançant la fabricació de bastidors en forma de fleixos metàl·lics de ple dret. Una de les portes, per regla general, està equipada amb wicket.
Disseny de swing clàssic
Els principals avantatges d’aquest tipus de productes són:
- el cost més baix en comparació amb altres tipus de portes;
- admissibilitat de la instal·lació
- accionament elèctric;
- la viabilitat de muntar l'estructura en un espai reduït;
- la capacitat de dur a terme un aïllament eficaç amb una gran varietat de materials.
Els desavantatges objectius de les portes batents són:
- arcaisme d'aquesta opció;
- vida útil curta a causa de càrregues elevades que afecten negativament les frontisses quan les portes estan obertes;
- la necessitat de comprovacions periòdiques de l'estat del marc i de les frontisses de la porta per detectar casos de flacciditat de les fulles i, com a resultat, la fallada posterior de l'accionament automàtic.
Portes corredisses
Popularitat portes corredisses per a les places de garatge és bastant elevat, ja que no només són originals i elegants, sinó que també són pràctics i resistents. La decisió d’instal·lar aquest tipus de porta esdevé especialment rellevant si no hi ha espai lliure davant de l’edifici del garatge.

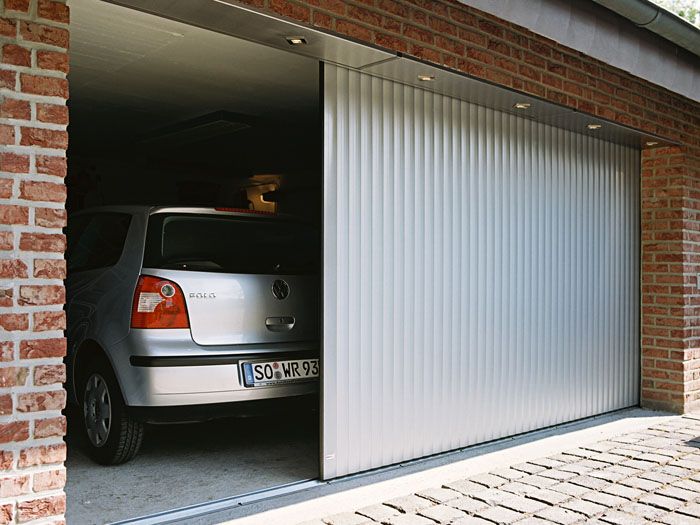

Elegància i practicitat en l'acció
Quins avantatges té les portes corredisses? N’hi ha força:
- Sense radi d'obertura.
- Llarga vida útil.
- Protecció contra obertures accidentals (tancaments), per exemple, contra una ràfega sobtada de vent.
- Alt nivell de seguretat contra l'entrada no autoritzada per pirateig.
- Probabilitat mínima de distorsions del full de la porta.
- La facilitat de netejar la zona circumdant, per exemple, de la neu.
- Reducció de càrregues als punts de referència de l’edifici.
No obstant això, també hi ha vulnerabilitats en aquests dissenys. No són tan nombrosos, però sí obvis:
- una diferència significativa en el cost, en comparació amb les mostres tipus swing;
- la complexitat de la instal·lació;
- la necessitat de preparar un lloc addicional abans d’instal·lar la porta.
Persianes enrotllables per a garatge
La creixent popularitat d’aquest tipus de portes, que són persianes enrotllables, es justifica per les seves característiques de disseny, que permeten estalviar significativament espai. Segons el disseny i el material utilitzat per a la producció de la cortina, les persianes per a portes es divideixen en:
- acer (massís);
- alumini (sòlid);
- panells d'alumini (buits) o sandvitx farcits de farciment aïllant tèrmicament.

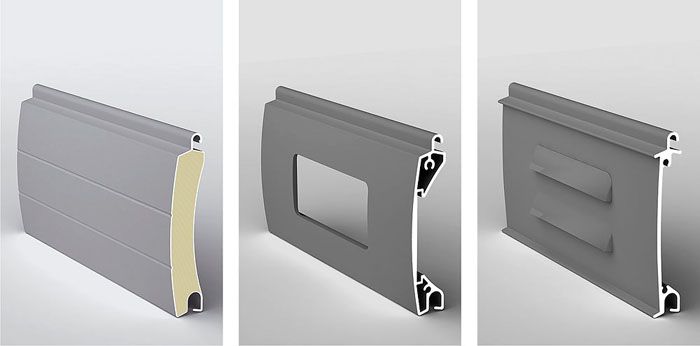

Opcions de configuració de la persiana enrotllable
Portes de garatge seccionals
A diferència de les portes de garatge descrites anteriorment, les portes de garatge seccionals, el preu de les quals és força elevat, consten dels elements següents:
- Llenços formats per seccions formades per dues làmines d’acer i una escuma de poliuretà aïllant col·locada entre elles.
- Guies de perfil d'acer que proporcionen elevació (baixada) del llenç i un sistema de suspensions i suports que fixen el llenç a la posició superior extrema.
- Un sistema de molla que equilibra la cortina i crea condicions per al control manual de la porta.
La simplicitat del disseny implica la possibilitat d'utilitzar control automàtic, cosa que augmenta significativament la comoditat del seu ús.

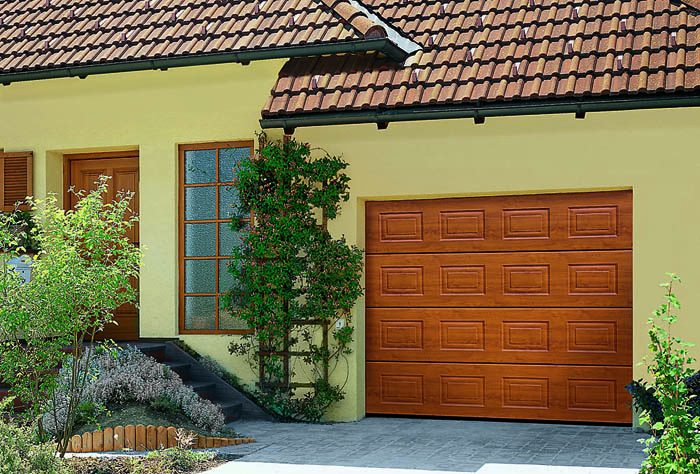

Objectivament, es poden considerar les qualitats positives dels models seccionals:
- estalvi de plaça de garatge;

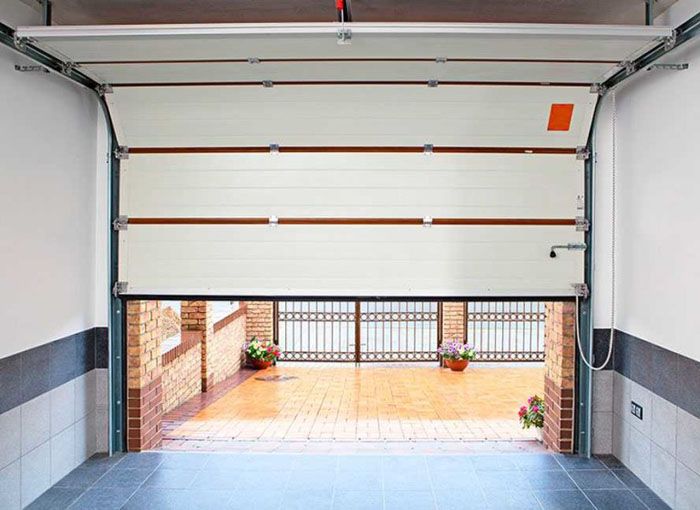

Estalviant espai en acció
- alt grau de protecció contra robatoris;
- excel·lent aïllament acústic i acústic, que amplia significativament la funcionalitat del garatge;
- seguretat operativa i senzillesa;
- bones característiques d'aïllament tèrmic.
La dependència dels preus de les dimensions generals del producte és la següent:
| Categoria | Dimensions globals, ml | Cost, fregar. |
|---|---|---|
| Mida màxima | 5000/3040 | 69 500 |
| La mida mitjana | 3000/2540 | 42 000 |
| Mida mínima | 2500/1870 | 35 000 |
Article relacionat:
Porta de garatge seccional. Mides i preus dels fabricants més populars, una guia pràctica per a la selecció amb consells d’instal·lació en una publicació especial del nostre portal.
Esquema d'una porta de garatge de persianes enrotllables
Un tret característic del disseny de les persianes de garatge, que són, en essència, una mena de persianes, és la presència d’elements bàsics i addicionals:
Bàsic:
- Drap muntat a partir de perfils de persiana enrotllable d’acer (alumini) o lamelles.
- Rails de guia verticals.
- Una caixa protectora de forma rectangular o semicircular, necessària per col·locar la tela.
- El rodet de captació, el propòsit funcional del qual és enrotllar la xarxa.
- Accionament mecànic o elèctric.
- Barres transversals o dispositius de bloqueig automàtic.
- Palanca d'alliberament que s'utilitza per obrir les persianes enrotllables en cas de fallada elèctrica (utilitzada en la construcció de portes automàtiques).

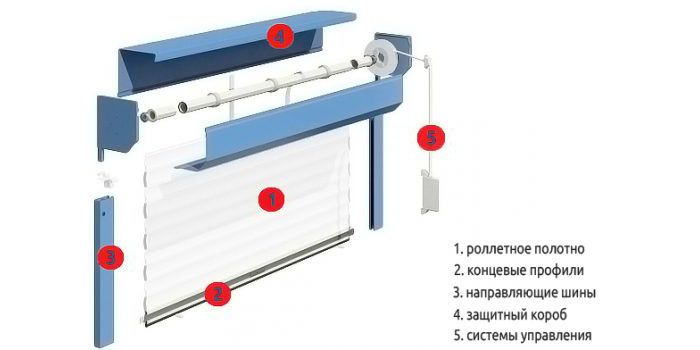

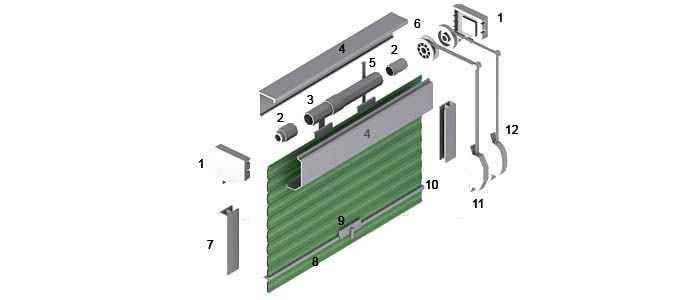

Disseny dels elements principals
En funció de les preferències del client, les portes de persianes automàtiques es poden equipar amb elements addicionals:
- Sistema d'alarma contra incendis o antirobatori.

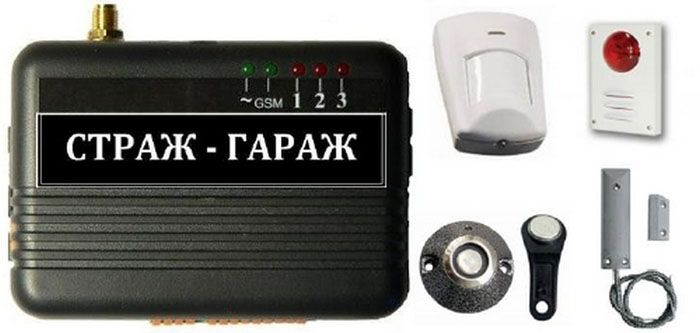

Kit d'alarma antirobatori
- Control remot.

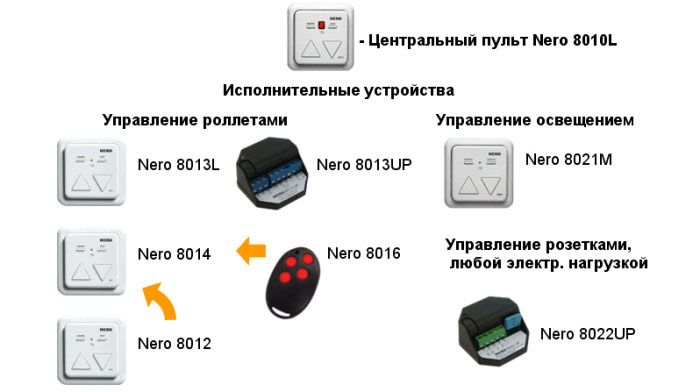

Elements bàsics dels sistemes de control
- Sistema de calefacció.

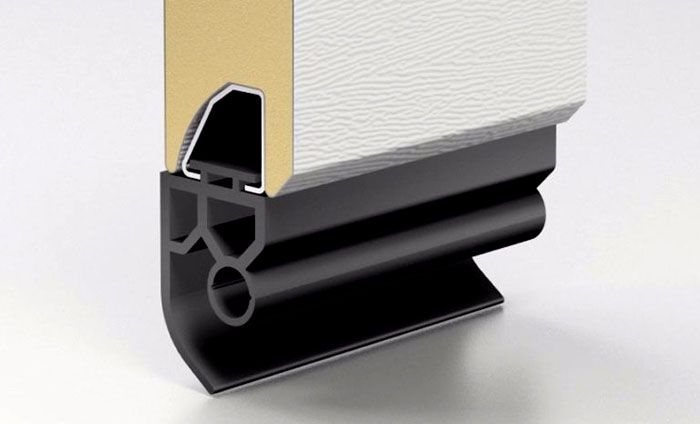

- Juntes de silicona o goma.
Estanquitat millorada gràcies a la qualitat del segellat
Característiques tècniques principals de les portes de les persianes
Les característiques tècniques i operatives de les persianes enrotllables per a locals de garatge depenen en gran mesura de paràmetres similars dels perfils utilitzats en la producció de la cortina d’aquestes portes.
| Nom del paràmetre | Valor o característica del paràmetre | unitat de mesura |
|---|---|---|
| Perfil d'acer | ||
| Material | Cink Steel | - |
| El pes d’un metre corrent amb un gruix de cinta de 0,9 mm | 1,2–1,36 | quilograms |
| Pes per metre quadrat amb un gruix de cinta de 0,9 mm | 10,25–11,5 | quilograms |
| El nombre de làmines per metre de tela | 8,54 | peces |
| Àrea web màxima | 60 | m2 |
| Amplada màxima de la web | 11500 | mil·límetres |
| Perfil de farciment d’escuma | ||
| Material | Alumini | - |
| El pes d’un metre corrent amb un gruix de cinta de 0,9 mm | 0,145–0,193 | quilograms |
| Pes per metre quadrat amb un gruix de cinta de 0,9 mm | 2,5–3,33 | quilograms |
| El nombre de làmines per metre de tela | 17,24 | peces |
| Àrea web màxima | 10-12 | m2 |
| Amplada màxima de la web | 3500-4000 | mil·límetres |
| Densitat d'escuma | 70-180 | kg / m3 |
| Perfils extrusionats | ||
| Material | Alumini | - |
| El pes d’un metre corrent amb un gruix de cinta de 0,9 mm | 0,196–0,292 | quilograms |
| Pes per metre quadrat amb un gruix de cinta de 0,9 mm | 4,36–5,08 | quilograms |
| El nombre de làmines per metre de tela | 17,42–22,22 | peces |
| Àrea web màxima | 12,5–14 | m2 |
| Amplada màxima de la web | 4000-5000 | mil·límetres |
Portes de garatge persianes enrotllables: avantatges i desavantatges
Com qualsevol altra porta de garatge, les persianes tenen tant avantatges indiscutibles com desavantatges objectius. La llista de característiques positives té aquest aspecte:
- facilitat d'instal·lació;
- alt nivell de seguretat i fiabilitat contra l'entrada no autoritzada, combinat amb la possibilitat d'instal·lar qualsevol tipus de dispositius d'alarma;
- sense necessitat d'activitats regulars d'inspecció o control;
- durabilitat de l'operació;
- combinació harmònica amb gairebé qualsevol solució interior;
- estalvi màxim d’espai.
Els especialistes van identificar els següents factors com a desavantatges:
- baix nivell d’aïllament tèrmic, que fa que aquests models no siguin adequats per al funcionament en regions amb condicions climàtiques dures;
- la possibilitat de cobertura de l’estructura metàl·lica a l’hivern, que impedeix l’obertura correcta de la porta;
- cost força elevat.
Portes de persianes per a garatges: tipus bàsic
Les persianes per a portes es classifiquen segons diversos criteris.
La primera característica de classificació de les persianes de garatge és el grau de protecció contra l'entrada no autoritzada (robatori). Els experts han identificat tres grups principals:
- Classe P1-P2 (nivell baix), sovint conegut com a fontaneria o clàssic, disminueix efectivament el soroll i protegeix contra la penetració de pols.
- Classe P3 - P5 (nivell intermedi). L’ús de xapa d’acer proporciona un nivell de resistència prou alt de la banda.
- Classe P6 - P8 (nivell alt). De fet, un producte blindat capaç de suportar fins i tot armes de foc.
La següent característica de classificació és el material utilitzat en el procés de fabricació de portes:
- Persianes enrotllables d'acer, el preu del qual és força elevat, però, els paràmetres d’aïllament acústic i resistència als robatoris d’aquesta opció són força alts.

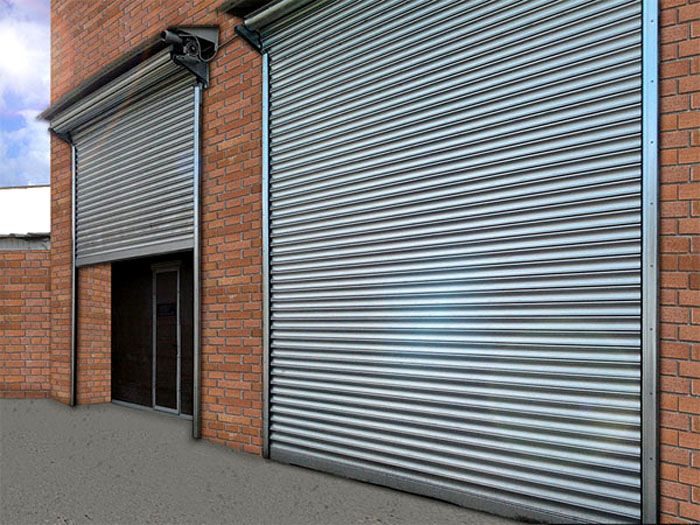

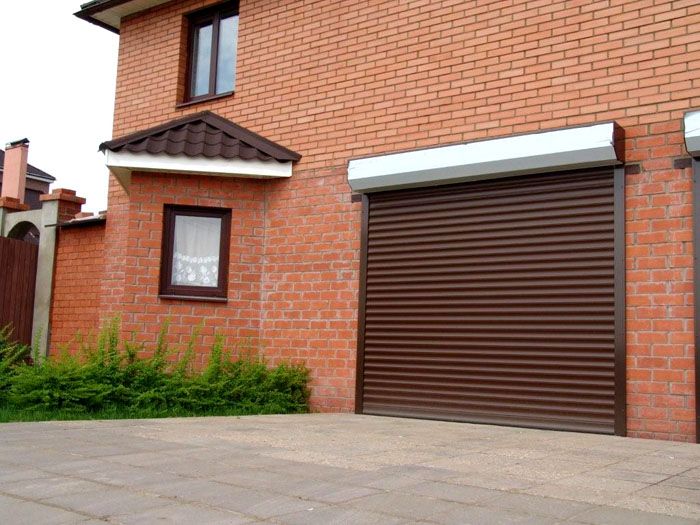

Aspecte d’un producte fabricat en acer
- Persianes enrotllables d'alumini es distingeixen per la seva lleugeresa, resistència a la precipitació atmosfèrica, bona fiabilitat i excel·lents qualitats decoratives. A més, no es pot deixar de constatar el cost més aviat democràtic de les persianes enrotllables d'alumini per a un garatge. El preu per a ells, per descomptat, depèn de la mida i oscil·la entre els 6 800 i els 28 400 rubles.
Persianes enrotllables d'alumini lleugeres i duradores
Important! Depenent del material utilitzat en el procés de fabricació de portes, s’adopten certes restriccions en les seves dimensions màximes. Per tant, les portes d’acer no haurien de superar els 700 mil·límetres de longitud i la seva àrea és de 49m2. Per a les portes d'alumini, aquestes xifres són, respectivament, de 600 mil·límetres i 14m2.
Hi ha dos tipus de control de persianes de garatge:
- Mecànica. L'aixecament i baixada de la web es realitza manualment. S'utilitza per a models que el seu propi pes web no excedeixi els 30 quilograms.

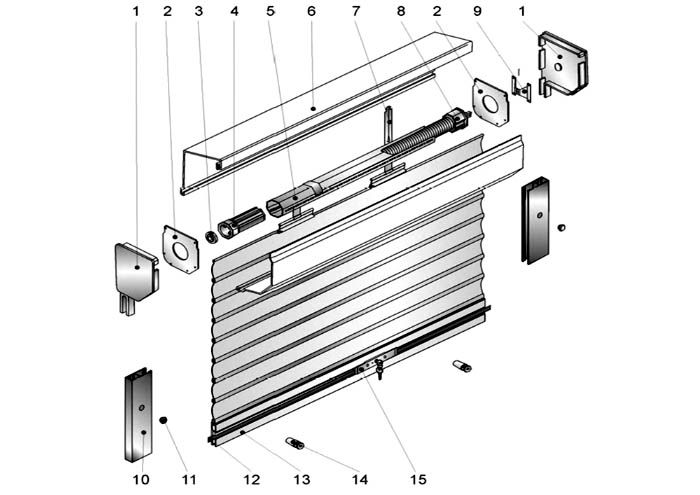

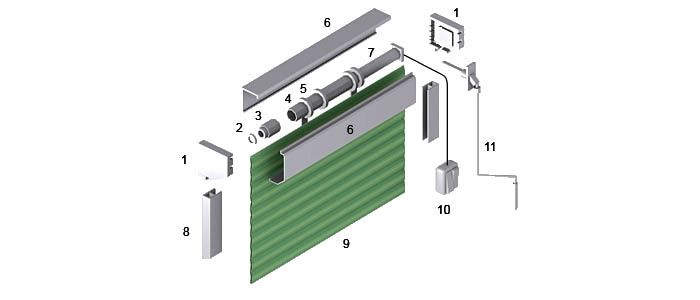

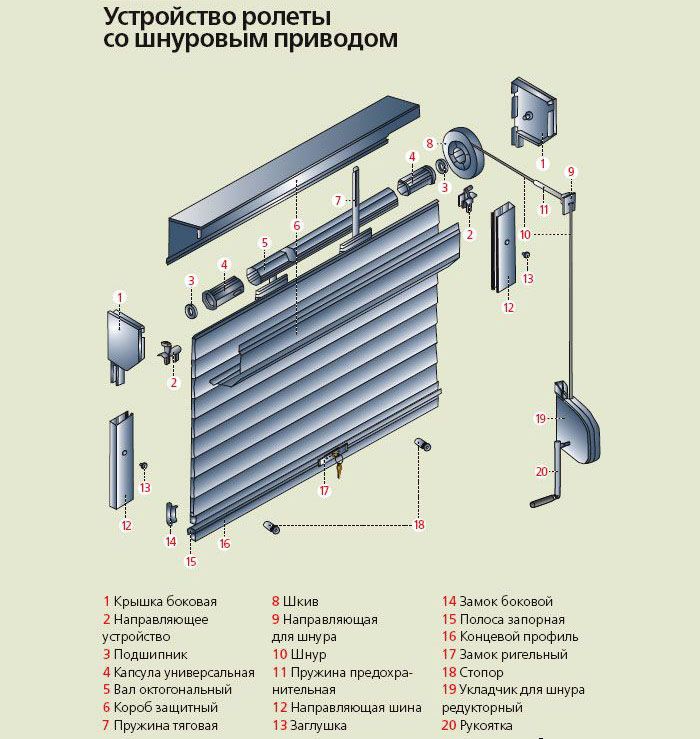

Esquema esquemàtic del disseny d’un producte amb control mecànic
- Automàtic. Es caracteritza per una accionament elèctric controlat per control remot o botons estacionaris. Sovint, un fabricant, per tal de garantir la seguretat operativa, suggereix equipar aquests productes amb sensors de moviment, cosa que augmenta el seu cost de 2.000 a 6.000 rubles.

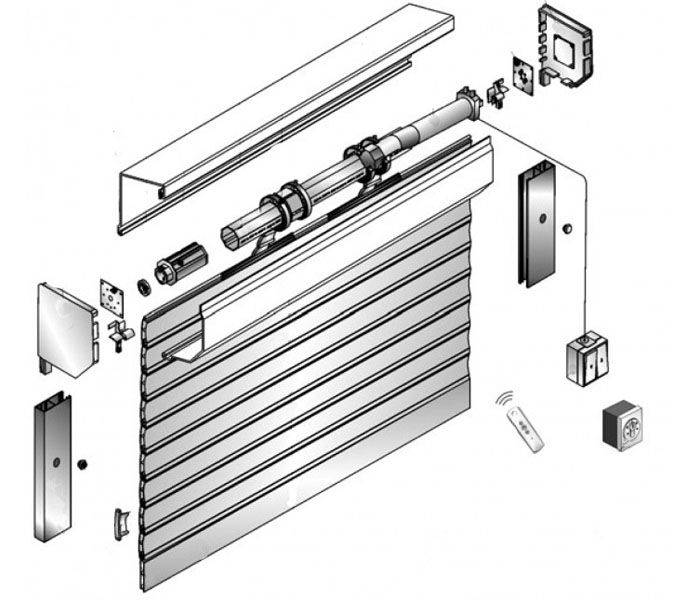

Esquema esquemàtic del disseny d’un producte amb control automàtic
En funció del mètode d’instal·lació a l’obertura, es distingeixen les persianes enrotllables:
- incorporat, o muntat directament a l'obertura del garatge;
- lletres de ruta, o exterior, és a dir, instal·lat a l'exterior de l'edifici del garatge. La caixa s’instal·la sobre l’obertura;
- combinat. Per realitzar aquest tipus d’instal·lació, cal fer un nínxol a sobre de l’obertura.

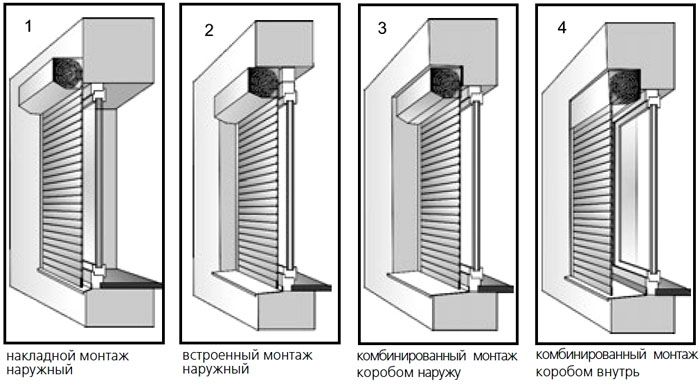

Varietat de mètodes d'instal·lació
Descripció general de portes de garatge de persianes, mides, preus i fabricants populars
La formació de preus per a aquest tipus de portes depèn directament dels paràmetres i de les característiques del capítol anterior. És molt lògic que un producte fabricat en acer blindat amb control remot automàtic costi una quantitat bastant sòlida i que els models d’alumini amb accionament mecànic siguin una opció econòmica excel·lent.
Un altre factor que afecta significativament el cost final del producte són les seves dimensions globals. A la taula següent es mostra la relació entre mides estàndard i preus mitjans.
| tipus d'unitat | Alçada d'obertura, mil·límetres | Amplada d'obertura, mil·límetres | Preu, rubles |
|---|---|---|---|
| Mecànica | 1500 | 1500 | 6800 |
| 2500 | 2200 | 19100 | |
| 2500 | 2500 | 20500 | |
| 2500 | 3000 | 28400 | |
| Elèctric | 1500 | 1500 | 7100 |
| 2500 | 2200 | 23200 | |
| 2500 | 2500 | 24500 | |
| 2500 | 3000 | 38000 | |
| 2700 | 4000 | 60000 | |
| 2700 | 4300 | 68000 |
El nom del fabricant no té una influència menys significativa en la formació del preu de les persianes de garatge. Actualment, al mercat nacional de portes de garatge d’aquest tipus, tres fabricants ocupen una posició de lideratge:
- «DoorHan " És una empresa russa amb producció pròpia, que li permet liderar amb confiança els mercats xinès i de la CEI en el segment econòmic.
Exemple de productes "DoorHan"
- Empresa alemanya "Hormann". Els productes d’aquesta empresa es distingeixen per un preu elevat, que es compensa amb escreix amb una excel·lent qualitat i un alt nivell de fiabilitat del producte, confirmat per obligacions de deu anys de garantia i la presència de certificats internacionals.
Exemple de productes Hormann
- "Alutech" (República de Bielorússia). L’empresa és el major fabricant no només de portes i sistemes automàtics de tot tipus, sinó també de sistemes de perfils d’alumini, coneguts per la combinació òptima de “qualitat-preu”.
Un exemple de productes Alutech
Persianes enrotllables automàtiques
Instal·lar models amb accionament automàtic no és certament una necessitat vital, però la comoditat que proporcionen, sobretot en condicions meteorològiques, fa que molta gent els compri.

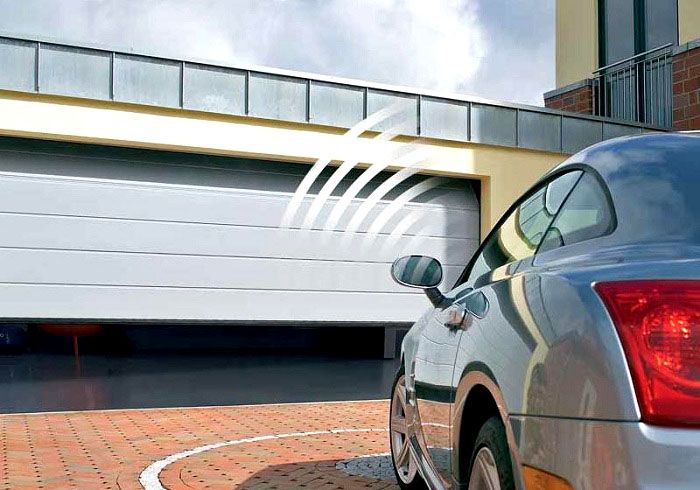

Confort i comoditat
A més, no requereixen bloqueig mecànic, ja que el mecanisme es bloqueja fins que es rep un senyal d'obertura.Per tant, sorgeix un problema força desagradable: la dependència del sistema de la disponibilitat d’energia elèctrica. Hi ha dues maneres de solucionar-ho:
- instal·lació d’un sistema que proporciona desbloqueig manual;
- compra d’una font d’energia de seguretat. A més, pot ser un generador elèctric o una bateria d’emmagatzematge normal.
Nota! Per a aquells que els agradi la reassegurança, recomanem la instal·lació simultània d'ambdós sistemes, que preservarà la comoditat d'ús i reduirà la dependència de les interrupcions de la xarxa.
Article relacionat:
Porta automàtica del garatge amb obertura remota. En una publicació independent trobareu consells sobre selecció i instal·lació, així com sobre tipus de portes.
Instal·lació de bricolatge de portes de garatge de persianes enrotllables. Les principals etapes del procés
El suport tècnic i material per al procés d’auto-muntatge de persianes inclou:
- Conjunt d’eines que consisteix en un conjunt de claus, tornavisos, martell i alicates.
- Broques per a formigó (Ø8, Ø10, Ø12 mm) i metall.
- Martell rotatiu i trepant elèctric.
- La ruleta.
- Tisores de metall.
- Nivell d’edifici.
- Allargador.
- Escala.

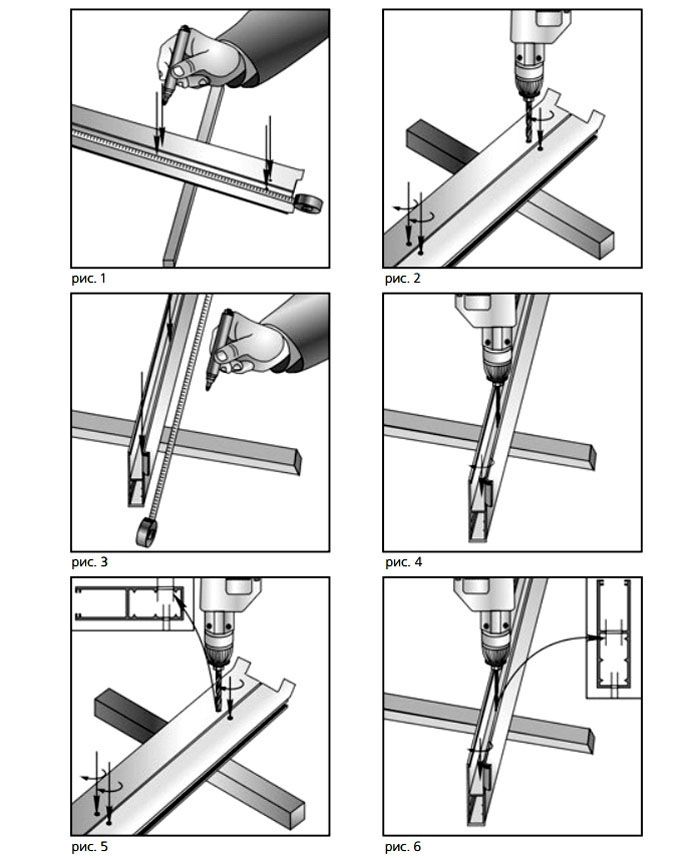

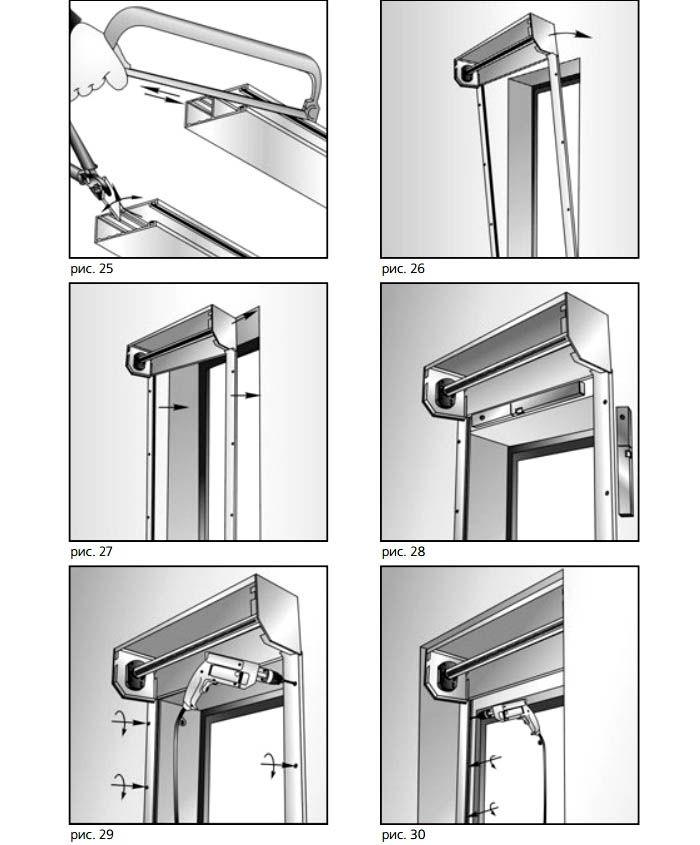

Preparació d'obertura
Per a l'atenció dels usuaris! L'estanquitat i la facilitat de moviment de les persianes depèn directament d'un paràmetre com la diferència de mesures diagonals de l'obertura. No ha de superar els 5 mil·límetres. És igualment important comprovar els costats de l’obertura horitzontalment i verticalment (desviació admissible <1,5 mil·límetres per metre).
La incoherència de l’obertura del garatge amb els paràmetres anteriors, elimina la presència d’irregularitats, estelles i esquerdes mitjançant l’ús de mescles de construcció i revestiments especials.
Muntatge del marc de la porta
En primer lloc, es realitza la preparació de les guies, que consisteixen en marcar i perforar forats de Ø8 mil·límetres a una distància de 50 centímetres entre si. Per instal·lar els taps, es fan forats de Ø118 mm a la part superior de cada carril.
Fonamentalment! Els forats per fixar el marc a l’obertura haurien d’estar situats, com a mínim, entre 100 i 150 mil·límetres de la vora de la guia.
Esquema per marcar els forats de muntatge de les guies
A continuació, es munta el marc de la porta, format per guies i una caixa.
Instal·lació del marc en posició de disseny
Després de comprovar la simetria de la posició del marc en relació amb l'obertura del garatge a través del nivell, es realitzen les accions següents:
- marqueu els punts de subjecció a l’obertura, taladreu els forats, introduïu tacs;
- fixeu el marc a l'obertura, després de la qual cosa es tornarà a comprovar mitjançant una línia de plomada i nivell d’edifici.
Esquema d'instal·lació de marcs
Instal·lació de controls i tela
Connecteu els elements de control a l’actuador elèctric segons el diagrama d’instal·lació adjunt ...
Esquema de muntatge d’un producte amb control automàtic
... o instal·leu controls manuals.
Esquema de muntatge manual del producte
L'algoritme d'accions addicional té aquest aspecte:
- munteu la fulla connectant les làmines i fixeu-la a l’eix;
- connecteu els elements d’empenta amb l’eix motriu col·locant les molles als forats corresponents;
Esquema de connexió de la fulla amb l’eix motriu
- munteu els taps que fixen la tela al nivell superior (inferior) extrem, instal·leu el pany;
- proveu (si cal, feu ajustos) la mobilitat de la persiana enrotllable en diverses posicions: inferior, intermèdia, superior. En el procés de moviment, no hi ha d’haver cap bloqueig ni cruixit. Si el llenç es mou de manera desigual, és fàcil reparar la persiana enrotllable amb les seves pròpies mans. Com a regla general, es tracta de danys menors a les guies o de la presència d’objectes estranys;
- impermeabilitzeu els buits restants, instal·leu endolls i altres accessoris.
Vídeo: autoinstal·lació de persianes enrotllables
S'està carregant ...
